AXI4-Full和AXI4-Stream适用场景：什么时候用内存映射，什么时候用纯数据流 ​

AXI4-Full 和 AXI4-Stream 同属 AMBA AXI4 家族，连握手信号（VALID/READY）都长得一样，但服务的是两类完全不同的数据传输问题。很多初学者在 FPGA 工程里把两者混着用——用 Stream 去做寄存器访问、或者给图像数据流硬套 Full 的地址通道——结果不是功能别扭就是白烧逻辑。这一篇把两者的适用边界一次划清。关于 AXI 家族的更大图景（APB/AHB/AXI 怎么选）可以看 AMBA 总线选型指南，AXI4-Full 协议本身的细节在 AXI4 完整协议 burst 基础。

本文要回答的问题 ​

  1. AXI4-Full 和 AXI4-Stream 的本质区别到底是什么？
  2. 拿到一个模块接口需求，怎么快速判定该用哪一个？
  3. 哪些典型 IP 场景分别对应 Full 和 Stream？
  4. 实际选型中最容易踩的误区有哪些？

简短结论 ​

要给数据一个「地址」、需要随机访问或突发读写内存/寄存器，用 AXI4-Full；数据天然就是一条单向、连续、无地址的流（像素、采样点、网络报文），用 AXI4-Stream。 判断依据只有一句话：你的数据需不需要被「寻址」。需要寻址就是 Full 的地盘，不需要寻址、只需要按顺序往前灌就是 Stream 的地盘。

AXI4-Full 与 AXI4-Stream 一句话分野

这张对比卡抓住一个核心：Full 的五个通道里有三个在围着「地址」转（AW 给写地址、AR 给读地址、B 回写响应），而 Stream 把这些全部砍掉，只留数据加握手。砍掉的不是功能，是约束——Stream 假设数据的目的地天然确定，不需要每笔交易都报地址。

理由一：寻址模型不同，决定通道结构不同 ​

AXI4-Full 是内存映射（memory-mapped）协议：每一笔事务都带一个地址，主设备说「我要写地址 0x4000_0000 开始的 16 拍数据」，从设备照地址执行。为了支撑这个模型，它拆出五个独立通道：写地址（AW）、写数据（W）、写响应（B）、读地址（AR）、读数据（R），读写完全并行，地址和数据分离还能流水化。

AXI4-Stream 则假设数据就是一条河：从源头到终点按顺序流，没有「第几个字节放到哪」的概念，所以连地址通道都不存在。信号表精简到 TVALID/TREADY/TDATA，外加 TLAST 标一个包的结束、TKEEP 标有效字节，仅此而已。

chip-design/beginner/axi4-full-vs-stream-scenarios.md D2 示意图

上图的两个分层正是真实 SoC/FPGA 系统的样子：左边 Full 世界围着互连和地址转，右边 Stream 世界是一条处理流水线。两个世界并不互斥，绝大多数工程是「Stream 负责高速数据通路，Full 负责控制面和落盘」，中间靠 DMA 衔接。

理由二：性能特征的诉求不同 ​

Full 的性能手段是突发（burst）加乱序：一次 AW 握手声明要传 1~256 拍，之后数据连续走；多笔事务可以用不同 ID 并发挂着（outstanding），互连按 ID 区分归属、允许乱序返回，把总线利用率拉满。这些机制的存在都是为了「访问内存」这个场景——DDR 延迟高，只有靠深度流水和并发才能掩盖。

Stream 的性能手段恰恰相反：什么都不做就是最快。没有地址开销、没有响应通道、每个时钟周期都是纯数据，位宽做到 512 bit 就每拍搬 64 字节。视频 4K@60 的像素流、100G 以太网报文，都靠这种零开销的流式传输。突发的概念在 Stream 里退化为「一个 TLAST 包」，而且包长可以任意、甚至无限。

理由三：软件可见性不同 ​

Full 的世界对软件是透明的：CPU 用普通 load/store 指令就能摸到挂在总线上的一切，驱动开发者看到的是「基地址 + 偏移」。Stream 对软件天然不可见——CPU 没有「往流里塞一个数据」的指令，必须借助 DMA 把流和内存之间做一次转换。这也是为什么 Xilinx 的 AXI DMA、CDMA 这类 IP 永远是 Full 一侧接 PS/互连、Stream 一侧接用户逻辑。

典型例子：同一个视频系统里的两种接口 ​

以 FPGA 视频处理系统为例，两种接口各司其职：

  • 摄像头 sensor 输出 → 视频时序转换 IP → 帧数据以 AXI4-Stream 单向流入滤波、缩放等处理 IP——像素一旦产生就永远往前流，没有回头寻址的必要，Stream 是唯一合理选择。细节可参考 AXI4 Stream 与 DMA 数据流。
  • 处理完的帧要进 DDR 缓存 → AXI DMA 的 Stream 侧收数据，Full 侧发起突发写把帧搬进 DDR 指定帧缓冲地址——这里需要地址（第几帧、帧内偏移），必须是 Full。
  • CPU 配置滤波系数、查询状态 → 走轻量的 AXI4-Lite 寄存器口（Full 的简化版），见 AXI4 Lite 从机设计。

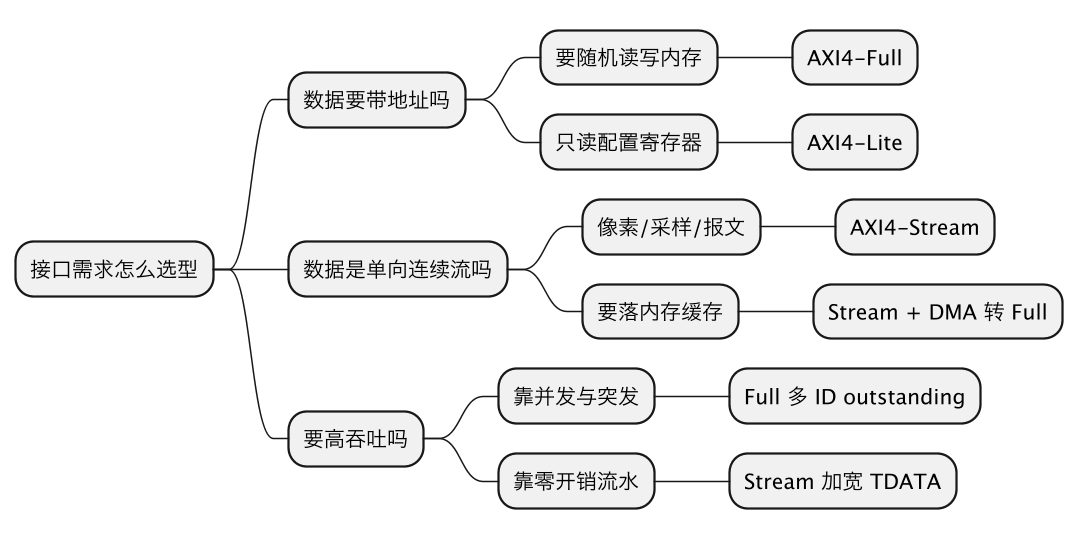

AXI4-Full和AXI4-Stream适用场景：什么时候用内存映射，什么时候用纯数据流 示意图（第 2 张）

这张思维导图把选型收敛成三个自问：数据带不带地址、是不是单向流、吞吐靠什么撑。三个问题答完，接口类型基本唯一确定，不存在「都可以」的灰色地带——灰色地带往往意味着该把模块拆成「Stream 数据面 + Lite 控制面」两个口。

常见误区 ​

误区一：Stream 只是「阉割版 Full」，用 Full 总是更保险。 恰恰相反。给纯数据流套 Full，你得自己编造一套地址语义（比如永远往同一个地址写），白白多花五个通道的逻辑和布线，还丢掉了 Stream 生态里现成的 IP（FIFO、DataMover、位宽转换器）。Stream 不是简化，是为流场景专门设计的最小完备集。

误区二：Stream 不能做分包、不能做对齐。 TLAST 就是分包边界，TKEEP 就是字节级对齐标记，TUSER 还能随流捎带边带信息（比如行号、时间戳）。Stream 的表达力足够覆盖绝大多数流协议，缺的是地址，不是能力。Stream 的反压细节（VALID 不能等 READY 这类坑）见 AXI Stream 反压握手时序。

误区三：Full 一定比 Stream 快。 裸数据通路上 Stream 更快，因为每个周期都是净荷；Full 的优势在访问内存时的并发掩盖延迟。两者比的是不同赛道，选型不是比快慢，是看数据形态。

误区四：Lite 和 Full 的差别只是位宽。 AXI4-Lite 砍掉的是突发和多 ID，每次只传一拍、无 burst——它和 Stream 的选择逻辑一样来自「数据形态」而非「性能档位」。Lite 与 Full 的逐条差异，同系列的 AXI4 与 AXI4-Lite 核心区别 有专门展开。

这一篇在知识体系里的位置 ​

本篇是 AXI 簇里负责「划界」的入门问答：向上接 AMBA 总线选型指南 的家族视角，向下把两条深入路径分开——选 Full 的读者接着看 AXI4 完整协议 burst 基础 和 AXI4 事务生命周期，选 Stream 的读者接着看 AXI4 Stream 与 DMA 数据流 与 AXI Stream 反压握手时序。

一句话总结 ​

AXI4-Full 和 AXI4-Stream 的分界线只有一条——数据需不需要地址：需要寻址、突发、随机访问就走 Full 的五通道内存映射世界；数据天然单向连续、按序推进就走 Stream 的零开销流式世界，真实系统里两者通过 DMA 各司其职，选型错误几乎都是因为给流数据硬编了地址、或给内存访问硬删了地址。
