开源PDK流片门槛和成本：免费 shuttle 到几千美元，签核责任自己扛 ​

更新时间：2026-10-28。前面 流片（Tape-out）是什么 讲了把设计交给晶圆厂制造意味着什么，一颗芯片要花多少钱 说了商业流片的 NRE（一次性工程费用）动辄几十上百万美元。于是初学者最常问的就是：我没有公司、没有预算，用开源 PDK 真的能把芯片造出来吗？这一篇给结论，也把费用量级和责任边界说透。

本文要回答的问题 ​

  • 什么是 shuttle（MPW 拼车）？为什么它能把你负担不起的流片变成负担得起？
  • 开源 PDK 流片有哪些渠道？各要多少钱？
  • 「免费 shuttle」真的没有附加条件吗？
  • 用开源 PDK 流片，出问题谁负责？

简短结论 ​

能流片，而且入门可以做到接近零成本。以 SkyWater sky130 为代表的开放 PDK，配合 Google 赞助的免费 shuttle 计划和 Efabless、TinyTapeout 这类公开渠道，把个人流片的门槛从「几十万美元起」降到了「免费到几千美元」。但有两条边界要清醒：免费班车有面积、工艺档期和名额限制；PDK 与工具链不提供商业担保，签核正确性和最终良率的责任全部在你自己。

一、shuttle 是什么：把一块晶圆切成大家拼 ​

先理解费用为什么能降下来。商业流片贵，贵在掩膜版（mask）和工程批次是为你一家开的：一套掩膜版几十万到上百万美元，晶圆一跑就是一整批，NRE 全由你承担。

shuttle（也叫 MPW，Multi-Project Wafer，多项目晶圆）的思路是「拼车」：把同一批晶圆的面积切成很多小格，几十上百个设计共享同一套掩膜、同一次工程流片，每家只按自己占的面积出钱。晶圆厂定期开一班「班车」，你在截止日前提交 GDSII（版图数据），几个月后收到几片到几十片封装好或裸片的芯片。关于 NRE 与拼车更细的账，见 MPW shuttle 与 NRE 成本。

下面这张分层图把「从个人设计到晶圆厂」的三层关系画出来，读的时候抓住一条主线：shuttle 组织者站在你和晶圆厂之间，替你承担了掩膜与批次的固定成本，你只为小格面积付费。

chip-design/beginner/open-pdk-tapeout-barrier.md D2 示意图

二、三档渠道与费用量级 ​

以公开常识口径，参与渠道大致分三档（具体名额、面积与价格以各渠道官方当期公告为准，下面只给量级概念）：

开源 PDK 流片三档渠道：免费班车、低价教学拼车、商业 MPW

读这张对比卡抓住两点：越便宜，面积越小、限制越多（免费班车通常要求设计开源，用开放 PDK 才有机会入选）；越贵，越接近商业流片的自由度。三档之间没有优劣，只有「你这一步想验证什么」——第一次流片选教学班车就够了，别一上来就买大面积。

一个参照系：即便走商业 MPW，几千到上万美元相对商业专批流片的几十万美元 NRE，也是两个数量级的差距。这就是「开源 PDK 把流片从不可能变成可能」的真实含义——不是不要钱，而是把固定成本摊到人人付得起。

三、整条开源链路怎么串起来 ​

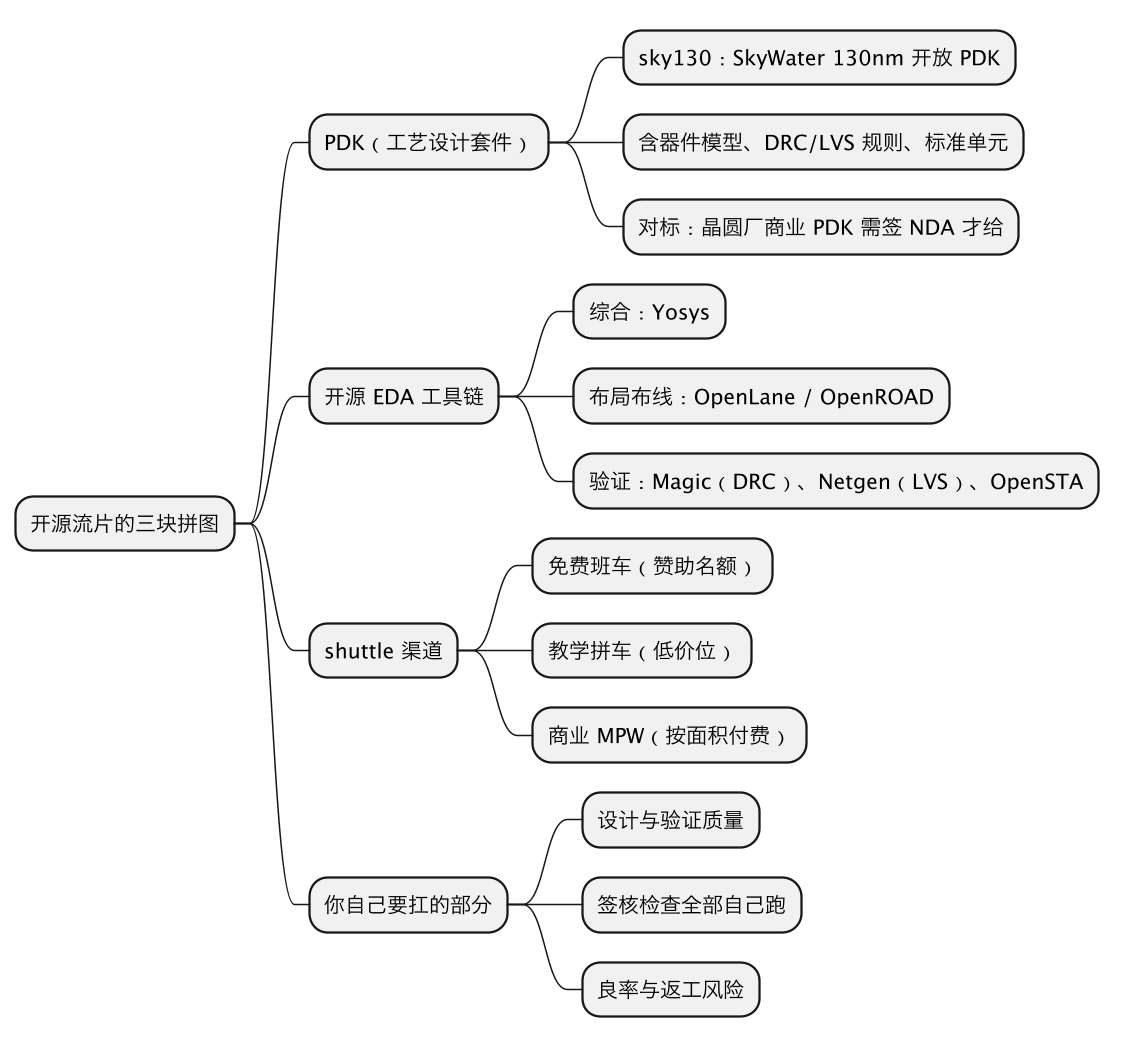

光有车还不够，还得有「造车图纸」的全套工具。开源流片之所以成立，是三层东西同时凑齐了，这张思维导图把它们展开：

开源PDK流片门槛和成本：免费 shuttle 到几千美元，签核责任自己扛 示意图（第 2 张）

图里右边那一枝「你自己要扛的部分」是本文最想强调的一枝。关于 PDK 里到底装些什么（模型、规则、单元库视图），可以看 标准单元与 PDK 库视图；开源工具与商业工具的版图对比见 开源 EDA 工具链。工具链第一次跑起来的常见坑（环境变量、PDK 下载）我们也收了排错篇，如 OpenLane 报 PDK 根目录未设置、make pdk 拉取超时。

四、签核责任自负：免费不等于包对 ​

这是最容易被初学者忽略的一条。商业世界里，晶圆厂给你 PDK 的同时配套技术支持，签核（sign-off）流程里有明确的责任分界；而开放 PDK 与开源工具的口径是「按现状提供」：

  • PDK 与工具不做商业担保。sky130 是真实量产的成熟工艺，但开放版 PDK 和开源工具链没有商业合同背书；DRC/LVS 全绿是你用这些工具自查的结果，不是晶圆厂替你把过关。
  • 「能流片」不等于「流回来能工作」。功能对不对取决于你的验证充分性。仿真过了不等于流片安全，原因见 RTL 仿真通过不等于流片安全；正式签核要查什么，对照 流片签核检查清单。
  • 返工成本归你。芯片拿回来点不亮，没有「赔付」一说，下一班车重新交钱排队——好在拼车档位的钱亏得起，这正是先上便宜班车练手的理由。
  • 良率自己理解。小面积、成熟工艺的教学设计良率通常不差，但良率概念本身要建立，见 良率基础。

一句话：开源链路把「物理制造的门票」打下来了，但「工程质量的账本」一整本都在你手里。

五、一个典型参与路径 ​

把上面的东西串成一条可走的路：

  1. 学一遍开源流程，用 OpenLane 把一个小设计（比如 UART、小 RISC-V 核的简化版）从 RTL 跑到 GDSII；
  2. 先用 TinyTapeout 这类教学班车流第一颗，花一两百美元量级，几个月后拿到真的能测的芯片；
  3. 验证流程跑顺、想做更大的设计，再盯 Google 赞助的免费 shuttle 名额（要求设计开源），或直接上商业 MPW 按面积付费。

常见误区 ​

  • 「开源 PDK = 性能不行」：sky130 是 130nm 成熟工艺，做教学、传感器接口、小控制器完全够用；它本来就不是让你对标 5nm 的。
  • 「免费班车随时有」：免费名额按批次开放、需要申请评选，错过就等下一班；别把项目计划押在不确定的名额上。
  • 「DRC 全绿 = 万事大吉」：工具自查通过只是底线，时序、天线效应、密度规则、封装可行性都还在你的清单上。
  • 「流片失败是渠道的责任」：拼车渠道只负责把版图送进晶圆厂并寄回样片，设计对不对从来是你的事。

这一篇在知识体系里的位置 ​

一句话总结 ​

一句话总结：开源 PDK（以 sky130 为代表）加上 MPW shuttle 拼车机制，把个人流片的门槛从几十万美元 NRE 压到「免费班车 → 一两百美元教学拼车 → 数千美元商业 MPW」三档可选——Google 赞助的免费 shuttle、TinyTapeout、Efabless 等公开渠道让「能流片」第一次对普通爱好者成立；但门票免费不等于担保质量，PDK 与开源工具按现状提供，签核检查、验证充分性、良率与返工风险全部自负，所以正确的姿势是先用最便宜的班车把全流程跑通，再决定要不要为更大的设计付费。
