FPGA 专家 29：网络加速与 SmartNIC——在几个时钟周期里决定一个包的命运 ​

本文是 fpga/ 专家层第 32 篇。以太网基础见 进阶 18，10G/线速卸载见 专题 01，主机驱动/DPDK 见 专家 29。

一、从 NIC 到 SmartNIC/DPU ​

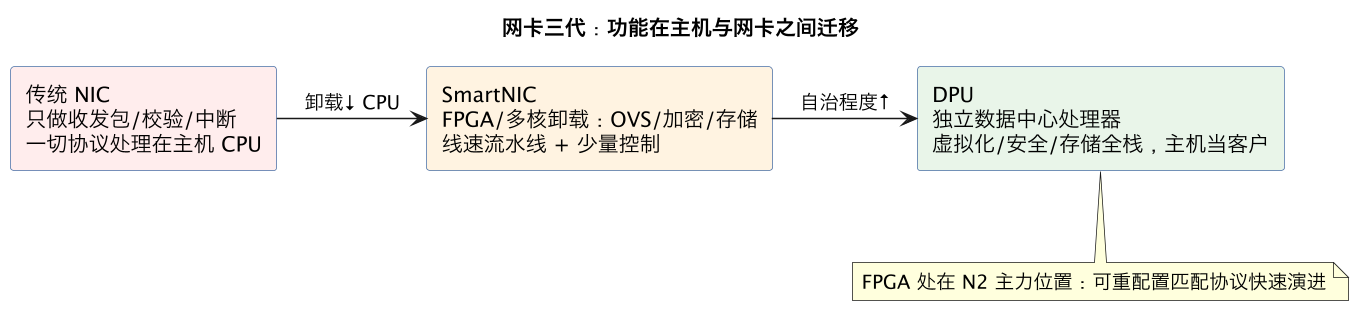

网卡三代：功能在主机与网卡之间迁移（第 6 张）
bash
传统：网线 ─ NIC ─ 中断/协议栈 ─ CPU 跑 vSwitch/安全/存储 ─ 业务核被吃掉
SmartNIC：网线 ─ FPGA 管线(解析/匹配/动作/调度) ─ 直接进 VM/存储
                          ▲ P4Runtime/控制面 agent 下发规则

二、核心数据通路（cut-through 流水线） ​

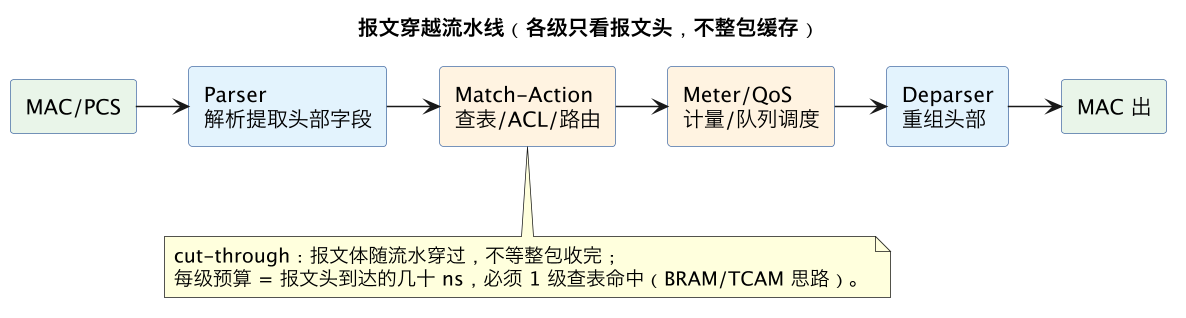

报文穿越流水线（各级只看报文头，不整包缓存）（第 7 张）
bash
MAC/PCS → PARSER → MATCH(流表) → ACTION → 流量管理(队列/调度/整形) → MAC
          以太网   5元组/隧道    NAT/封装   QoS/多端口
          VLAN     conntrack     计量/丢弃
          IP/L4    BRAM/TCAM     元数据边走边改

设计纪律：

  • 每级预算固定 1~2 拍，绝不先缓存整包；包体数据与元数据（头字段、命中结果）分两条轨并行；
  • 多表并行查找；精确匹配 BRAM，前缀/通配 TCAM；
  • 全链 valid/ready 反压，入口缓冲吸收突发；
  • 时钟与线速反推：先算"每包拍数预算"再定架构。

三、P4 on FPGA ​

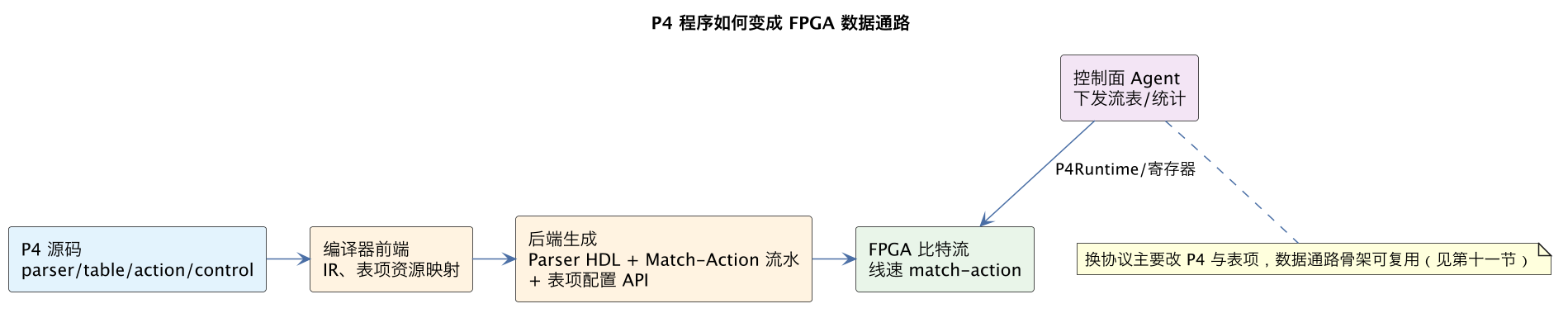

P4 程序如何变成 FPGA 数据通路（第 8 张）

声明 header / parser / table(match-action) / control，编译器生成流水线，P4Runtime 动态下发表项。适合标准转发逻辑快速迭代；极限时延与自定义动作仍需 RTL，常见 P4 骨架 + RTL 动作模块混合。

四、与主机的协同边界 ​

  • 首包/未命中上送 CPU 建流（slow path），命中后硬件转发（fast path），表项老化由控制面管；
  • SR-IOV/virtio、OVS offload、RDMA/RoCE、IPsec 卸载各有分工，FPGA 管数据面，主机驱动管异常与管理面。

五、可观测性是线速设计的一部分 ​

逐级计数器 + 丢包原因位 + 队列水位峰值 + 镜像口 + 段延迟直方图；排查沿"谁拉低 ready→谁缓冲满→丢包原因位"逆向追溯。

六、线速流水线的时序预算：每一级只有一个报文头的时间 ​

线速（wire-speed）网络数据通路的设计哲学，是把“处理一个报文”摊到每一个时钟周期里，而不是“收完一个报文再处理”。理解这一点的关键是算一笔严苛的时间账：在一条 100Gbps、时钟 322MHz、数据总线 512 位宽（约 64 字节）的通路上，几乎每个时钟周期都有一个新的数据 beat 到达，一个 64 字节的最小报文只占一个 beat 左右。这意味着报文头解析、表项查找、修改、转发决策这些逻辑，不能先把整个报文缓存下来慢慢算——它们必须在报文头流过的那几个周期内、由不同流水线级并行完成。任何一级处理不过来导致停顿，都意味着在无阻塞线速要求下丢包。

每级的时间预算由此被钉死：一个报文头能在某一级停留的周期数，等于该报文头在输入速率下“占用”的周期数，且流水线不能反压到入端口（在线速 cut-through 设计中，入端口以链路速率来数据，你无法让光慢下来）。因此复杂操作必须切成多级流水：第一级解析以太网/IP/TCP 头并抽取关键字，第二级并行发起多路表查找，第三级收集查找结果做决策，第四级改写报文头、更新校验，第五级送交换/输出仲裁。单级逻辑一旦超过周期预算（比如一个巨大的多级查表组合路径），要么再切级，要么降位宽换更高并行，绝不能靠“这一拍算不完下一拍再算”——下一拍已经是下一个报文的数据。

cut-through 与 store-and-forward 的取舍要在这个预算下理解。store-and-forward 先收齐整个报文再处理，逻辑简单、可在转发前发现错误，但延迟至少是一个完整报文时间、且要缓冲整个报文（在高速下缓冲成本巨大）。cut-through 一收到报文头、查完表就开始转发，延迟只有报文头处理时间、缓冲只需几 KB，是 SmartNIC 数据通路的主流；代价是一旦开始转发就无法反悔（比如输出端口突然拥塞），且对流水线的头处理速度要求极严。很多设计混合使用：正常走 cut-through，异常/需要重组（如 GRO/GSO、IP 重组）的流量旁路到慢速缓冲区路径。

最小报文与报文间间隙（IPG） 给出了最恶劣情况（worst case），时序和缓冲设计必须按它而不是平均包长。小包线速时每秒报文数（PPS）最高，查表、分配、回收、中断的频率都被推到极限——一个能线速处理大包的设计，常死在小包 PPS 上。因此评估表查找速率、描述符/缓冲管理、DMA 描述符产生速率、主机中断频率时，都要用最小包长的 PPS 来压测，而不是用满帧 1500 字节的吞吐数字自欺。线速能力必须按 Mpps（百万包每秒） 和 Gbps 两个指标同时声明，缺一个都会在真实流量（大量小包的握手/查询流量）下露馅。

固定延迟 vs 低延迟 也要分清。流水线天然带来若干级的固定处理延迟，cut-through 下这个延迟与报文长度无关、且抖动极小，这正是确定性网络设备需要的特性；优化目标是把级数压到满足时序和功能的最小值、且不引入与负载相关的可变等待（如在数据通路里等待软件、等待 DRAM 查表）。凡是需要在报文路径上等待慢介质（DDR 查找、主机决策）的功能，要么用缓存预测、要么把结果预取到片上、要么把这类报文重定向到慢路径，确保快路径上的延迟像导线一样确定。这套“每个头只有固定几个周期、按最坏 PPS 预算、延迟固定且与负载无关”的纪律，是线速网络流水线区别于普通流处理的根本。

七、解析器与逆解析器：协议无关转发的工程核心 ​

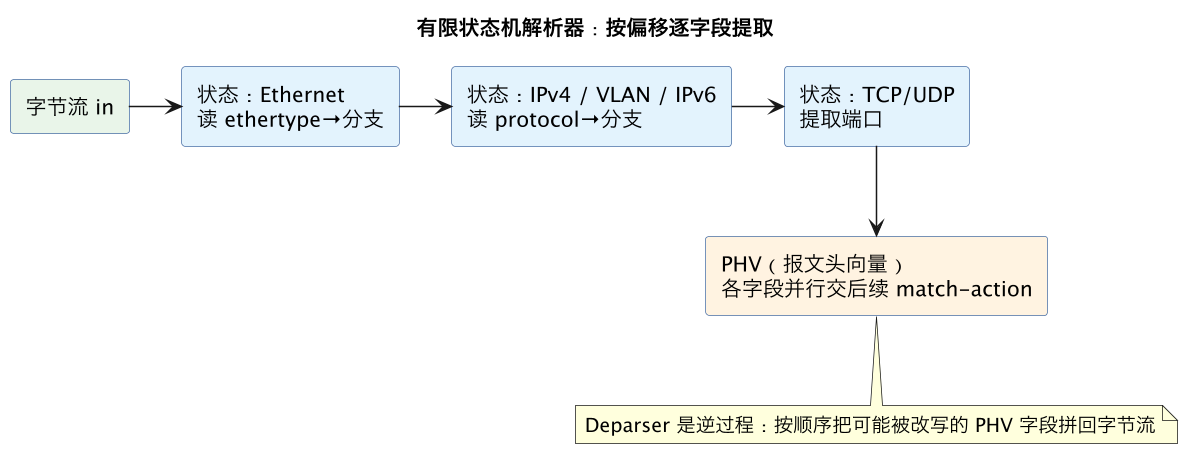

有限状态机解析器：按偏移逐字段提取（第 9 张）

可编程数据通路（P4、智能网卡流水线）里最能体现“硬件如何理解软件世界的协议”的两个模块，是解析器（parser）和逆解析器（deparser）。它们负责在报文的字节流与流水线内部的结构化“头部字段”表示之间双向转换，是协议无关转发能够成立的关键，也是资源、时序和正确性问题的集中地。

解析器要在报文头流过的固定周期内，把一串字节识别成分层的协议头。以太网头在固定偏移，但之后是 VLAN 还是 IPv4/IPv6？IP 头里 protocol 字段又指向 TCP、UDP 还是隧道？隧道里面还可能再嵌一层以太网/IP（VXLAN/Geneve/GRE）。解析器因此是一个数据相关的有限状态机：解析完当前层，读取“下一头类型”字段，决定下一状态去按哪种格式解析，同时抽取需要的字段送进后续流水线，并记录每层头的偏移和长度供修改时使用。实现上常用一个可配置的解析状态机/解析图（P4 parser state 的综合结果），每个周期或几个周期推进一层；约束是总解析时间不能超过前面算的报文头时间预算，且要支持的最大嵌套层数、头部宽度都受资源限制。这也是为什么可编程交换机/网卡对“解析多深、支持多少层封装”有明确规格——解析状态、偏移计算和多路字段提取都是要吃 LUT/BRAM 的真硬件。

解析器的正确性边界很多：非对齐（协议头不从总线边界开始，需要跨 beat 的旋转对齐网络）、变长头（IP IHL、VLAN 堆叠、TCP 选项）、畸形/截断报文（声称的长度超过实际报文）、未知协议、TTL/校验和联动。健壮的解析器对每一种畸形都要有确定行为：要么按默认路径转发、要么送慢路径、要么丢包并计数，绝不能因为一个畸形头产生非法偏移去读越界地址或让状态机跑飞。线速设备直接面对公网恶意流量，解析器事实上是安全边界，fuzzing（随机畸形报文）测试是必做项，这与软件协议栈的健壮性要求一致，只是错误发生在固定周期的硬件状态机里，代价更高。

逆解析器做反向工作：把流水线可能修改过的结构化头部重新序列化回字节流。转发路径常要改头：改目的 MAC、减 IP TTL（并增量更新 IP 头校验和）、改端口做 NAT（更新 TCP/UDP 校验和的伪头）、压入/弹出 VLAN 或 MPLS 标签、封装/解封装隧道头。逆解析器按解析阶段记录的布局，把修改后的字段写回正确偏移、重算校验和、按新的头部顺序和长度重组字节流。压入/弹出头还会改变后续所有内容的偏移和整体长度，需要和缓冲读出地址、输出调度联动。校验和通常做增量更新（只根据变化字段的差值调整，而不是对整个报文重算），否则每个报文对全载荷求和会吃掉大量周期和带宽——这是把软件里随手调用的“算个 checksum”变成线速硬件时必须做的算法级改造。

协议无关（protocol-independent）的真正含义，是解析/逆解析的“协议长什么样”由程序（P4 的 parse graph、header 定义）描述并编译进硬件结构，而数据通路的其余部分（match-action 流水线）操作的是抽象字段，不关心字节布局。这让同一套硬件能够通过重新加载程序支持新封装（如新增一种隧道），而不必重写 RTL——但代价是硬件必须为“可能的解析图规模、字段宽度、表数量”预留可编程资源，且并非任意协议都能装进固定资源和时序预算。理解 parser/deparser，就理解了可编程数据平面的能力边界：它擅长“已知形态、有限深度、字段可枚举”的协议处理，不擅长任意长度、深度递归或需要跨多包复杂重组的解析（后者仍应甩给慢路径/主机软件）。把这条边界划对，是用 P4/FPGA 做网络卸载时避免“以为什么协议都能线速解析”的关键。

八、表项更新与控制平面一致性：在线换表而不停线速 ​

数据平面按表行动，表由控制平面（软件、SDN 控制器）不断更新：路由收敛、ARP/MAC 学习、ACL 下发、NAT 会话建立与老化、隧道端点变化。如何在数据平面以每秒上亿次查找持续转发的同时，安全地更新表项而不丢包、不误转发、不造成时序毛刺，是网络加速器区别于“跑固定功能的管道”的核心工程，本质上是一个高并发读写、强一致要求的内存系统问题。

查找结构的硬件实现决定了更新能力的下限。精确匹配（如五元组哈希、MAC 表）用哈希表，要处理冲突（开放寻址/多 way 哈希/cuckoo），查找需在固定周期内完成，因此常把哈希表放 BRAM 并多 way 并行；最长前缀匹配（LPM，路由表）传统用 trie/树或多步查找，现代常用 DCFL/方向前缀 trie 或把查找拆成固定级数的流水结构；通配/范围匹配（ACL）用 TCAM 或编译成多阶段哈希/决策森林。每一种结构都在“查找速度、表容量、更新代价、面积功耗”之间权衡：TCAM 更新快、可并行掩码但昂贵功耗高；算法化结构省资源但一次软件表项更新可能要重排多个硬件表项（如 cuckoo 哈希的踢链、trie 的重构），更新本身要被组织成不打断查找的序列。

读多写一/多写场景的一致性是要害。数据平面每拍都在读表，控制平面偶尔写；直接“读一半被写”可能导致一个报文用到半新半旧的字段。常见机制：双缓冲/影子表（在副本上改好再原子切换指针，延迟和容量翻倍）、版本号与两阶段提交、利用流水线特性做单表项原子写（一条表项存在同一拍可读的位置，写操作保证原子）、以及多表/多字段关联更新的事务性（一个逻辑表项可能展开到解析、匹配、action、计数多个物理位置，要保证报文不会看到“匹配已更新但 action 还是旧的”这种撕裂状态）。复杂更新通常打包成一个由硬件状态机执行的更新事务，控制平面下发一批写，硬件在保证不撕裂的提交点生效。

更新速率与收敛时间必须纳入设计指标。大规模网络事件（如链路翻动导致成百万路由更新、突发建立大量会话）会在短时间灌入海量更新；若硬件更新跟不上，表会长期落后于控制平面，造成黑洞或环路。要估算更新路径（软件算好→驱动→DMA→硬件更新引擎→表）的端到端更新 PPS，并为更新风暴设计批处理和背压，同时保证更新不侵占数据通路的时序裕量（更新逻辑不能把关键路径拖长）。会话类表还有**老化/淘汰（aging）**问题：硬件要周期性扫描超时表项或用空闲/idle 位反馈给软件回收，软硬件对“会话是否还活着”的认知要一致，否则表会被死会话占满，新连接无法建立。这又是一条需要软硬件协同的状态管理通路。

控制平面与数据平面的契约应当清晰且可观测：下发是否成功（容量满、硬件不支持的掩码组合）要回执；表项要有硬件命中计数回送给控制平面做决策和清理；软件表（权威副本）与硬件表（工作副本）要有对账机制（定期比对/校验，发现漂移能重建）；重启/重配置后要有快速重建表的流程而不是冷等学习。把数据平面当成一个需要事务、回执、对账和容量管理的外部高并发数据库来设计控制接口，而不是一组“随时可写的寄存器”，才能在真实的、表项持续变化的网络里长期稳定运行。这部分做得粗糙的数据通路，实验室打流能线速，一上生产网络就在路由收敛和会话老化时出问题。

九、典型坑与设计评审清单 ​

线速网络加速的坑集中在 PPS、协议健壮性、表更新和系统协同。汇总如下。

按平均包长做预算：用 1500 字节测出线速就宣称线速，实际小包流量 PPS 爆表，查表/描述符/中断跟不上而丢包。正解是按最小包长的最坏 PPS 设计和压测，同时给出 Gbps 和 Mpps。

快路径里等慢介质：在报文处理中读 DDR 表、等主机决策、做不可流水的长运算，导致延迟随负载抖动、线速破功。正解是热表和热状态进片上、慢操作预取或旁路、快路径延迟固定。

解析器只测合法流量：畸形/截断/深度隧道/超长选项报文使解析状态机越界或跑飞。正解是解析器按安全边界设计，所有畸形有确定处理，fuzzing 随机报文长期回归。

校验和与改头错误：改 TTL/端口后全量重算校验（太慢）或忘记更新（报文被对端丢弃）；压弹 VLAN/隧道后偏移错乱。正解是增量校验和、解析阶段记录布局、逆解析按新布局重组并做边界测试。

反压与丢包语义不清：入端口不能停却没有足够缓冲，下游拥塞时静默丢包且无计数；或反压环路时序违规。正解是明确 cut-through/缓冲策略、按最坏情况配置片上/外部缓冲、所有丢弃都有原因计数器。

表更新撕裂/跟不上：更新中读到半新半旧表项、关联表不一致、更新风暴时硬件落后软件、死会话占满表。正解是原子/事务化更新、更新 PPS 有指标、idle 老化、软硬件表对账与重建。

可观测性缺失：只看总吞吐，没有逐端口/逐队列计数、没有时延直方图、丢包无原因，线上无法定位。正解是把计数器、镜像、时间戳、in-band network telemetry 作为数据通路的内生功能（呼应正文“可观测性是线速设计的一部分”）。

与主机协同失配：零拷贝/描述符环没喂满、每包中断、内核协议栈重复处理、卸载功能与软件状态不一致。正解是控制面/数据面清晰分工，批量、聚合中断、卸载能力与内核/驱动版本对齐。

设计评审清单：①按最小包长 PPS 给出吞吐与时序预算，每级逻辑在预算内；②快路径无慢介质依赖、延迟固定且与负载无关；③解析器支持的封装深度/宽度/畸形行为明确且经 fuzzing；④逆解析器改头、偏移、增量校验和正确；⑤表查找结构的容量、更新代价、命中时序已量化；⑥表更新原子/事务、更新 PPS、老化、对账齐备；⑦缓冲与反压按最坏情况设计，丢弃全部可计数归因；⑧计数器/镜像/时戳/遥测内建；⑨与主机的零拷贝、批量、中断聚合路径贯通；⑩资源（LUT/BRAM/URAM）、频率、多端口/多队列扩展性在预算内。逐条通过再投实现，能把绝大多数“实验室线速、生产出事”的风险挡在前面。

十、缓冲管理与流量控制：线速设备的内存经济学 ​

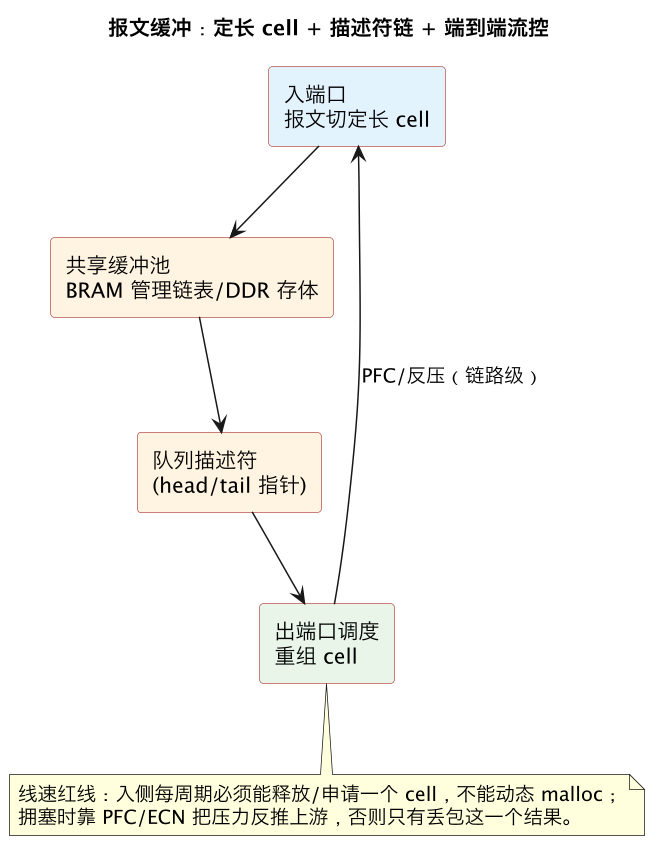

报文缓冲：定长 cell + 描述符链 + 端到端流控（第 10 张）

线速通路里，缓冲（FIFO 和包缓冲）的组织方式直接决定丢包率、延迟和成本，是数据通路设计中最需要算账的部分。共享内存式交换结构里，所有端口的包进入统一的包缓冲，描述符/指针在队列间流转；其核心难题是缓冲是稀缺资源，分配策略决定拥塞时谁被牺牲。最简单的尾丢弃（队列满即丢新来的包）在多端口拥塞时会产生不公平和全局同步；成熟的做法包括每队列最小保证配额加可借用的共享池、加权随机早期检测（在将满时按概率标记/丢弃以配合端到端拥塞控制）、以及按优先级的丢弃策略（关键控制流绝不与背景流争同一份缓冲）。所有丢弃都必须计数并归因到端口、队列、原因，否则线上“丢包”永远查不清。

背压与流控要区分层级：芯片内流水线用 ready/valid 逐拍反压，代价是停顿会向入口传播；片间/设备间则用链路级流控（暂停帧、PFC 优先级流控、credit）阻止对端继续发送。PFC 这类逐跳无损机制要极其谨慎——它把拥塞从一个端口扩散到上游甚至形成环路拥塞树（head-of-line blocking 蔓延），数据中心因此还需要端到端拥塞通知配合。设计准则是：反压只在明确的信任边界和短距离内使用，广域不可控网络必须允许丢包并由协议恢复；任何流控帧的发送都要有速率限制和超时，防止故障对端把自己永久暂停。

队头阻塞（head-of-line blocking）是缓冲设计里反复出现的结构性敌人：一个队头被慢速/拥塞目的端口堵住的包，会挡住它后面去往畅通端口的包。解法是把队列粒度做细——虚拟输出队列（输入端按输出端口分队列）、按流分队列、以及在 cut-through 结构里尽快把包导向与输出端口绑定的短缓冲。延迟敏感的设计刻意把缓冲做小（浅缓冲），用丢包换确定性延迟；吞吐敏感的设计才用深缓冲吸收突发。这是一个产品定位问题而非纯技术问题：金融场景选择浅缓冲加优先级隔离，存储/通用网络才需要深包缓冲。

还要管理描述符与载荷的分离：数据通路搬运定长的指针/描述符，载荷在大包缓冲里只存一次（零拷贝转发），多播时复制的是指针并配引用计数。引用计数错误（少减导致泄漏、多减导致提前回收）是交换数据通路最隐蔽的 bug 类，必须配合压力测试和“缓冲永不耗尽、计数最终归零”的不变量断言（随机压测方法见 专家 39）。缓冲水位要成为一等遥测指标：水位分布能直接告诉你队列深度是否足够、PFC 是否频繁触发、哪个端口在成为瓶颈。

十一、换协议不换架构：数据通路的复用与参数化 ​

网络加速团队的长期效率，很大程度取决于能否把一个项目的验证成果复用到下一个协议。表面上以太网、定制背板协议、嵌入式总线差别很大，但在数据通路层面它们共享同一组抽象：帧化的字节流、头部与载荷的分界、关键字段的抽取、基于关键字的查表动作、有保证的握手、逐跳或端到端的流控。围绕这些抽象构建参数化的数据通路骨架，协议之间的迁移就从“重写”变成“换解析图、换表格式、换动作集”。

具体做法是分层固化：最底层是协议无关的流处理骨架（定宽数据总线、旁路旁路、反压、定长节拍内的字段切片原语）；其上是可配置的解析/逆解析层（用描述表定义字段偏移、长度、下一层选择，对应 P4 parser 的思路）；再上是 match-action 流水线（表宽、表项格式、动作数参数化）；顶层才是协议特有的控制面和表项格式。这样，从以太网交换到定制遥测协议，骨架和大部分检查器、流控逻辑、缓冲管理器不动，只替换解析描述和动作定义。验证资产（事务监视器、随机流量生成器、scoreboard、乱序/丢包检查器）也因此能复用——这是比 RTL 复用更大的收益，因为验证通常占项目三分之二的工作量。

参数化要克制：真正随产品变化的维度（端口数、数据位宽、表深度、队列数、流ID宽度）做成参数；不怎么变的东西不要过度抽象，否则一个到处是 generate 和泛型握手的“万能通路”会比专用通路更难收敛时序、更难调试。实用判据是：至少有两个具体目标需要不同取值时才参数化，并且每个参数组合都要在 CI 里有构建覆盖（配置矩阵思想见 专家 46），否则未被编译的参数分支等于未验证代码。

协议演进（新封装、新字段、更长的头）要在结构上预留：解析器支持有限状态扩展、关键字选择器留有余量、动作总线允许新增动作类型而不破坏旧表项格式。新增一个协议变体的理想成本是“加描述、加表、加动作模块”，而不是改流水线寄存器布局。把易变的策略面（怎么分类、做什么动作）和稳定的机制面（怎么搬字节、怎么排队、怎么保证不丢）分开，是数据通路可复用设计的总纲。

十二、网络加速的边界：什么不该放进 FPGA 通路 ​

知道什么不做，和知道做什么同样重要。FPGA 通路最适合协议分层明确、每包处理有界、可流水化、状态适度的工作；以下几类工作强行放进来通常以失败告终，应当明确划给主机软件或慢路径。

第一类是复杂、易变、需要完整协议状态的控制逻辑：TCP 栈的完整实现（重传、拥塞控制、乱序重组的全部边界）、TLS 握手与证书验证、路由协议的邻接与策略计算。这些代码量大、频繁随标准变化、分支密集，硬件化的验证成本远高于收益；正确分工是硬件做线速的快操作（卸载校验和、分段/聚合、有序快路径、对称加密/哈希原语），把建连、协商、异常恢复留给软件。经验法则：状态爆炸或标准半年一变的，别烧进流水线。

第二类是需要大表、随机访问和复杂数据结构的工作：百万级带超时和复杂淘汰的连接表、深度包检测的正则集合、大规模 NAT 的软状态。片上放不下就必须走外部存储，而外部随机访问的延迟破坏线速流水线；折中方案是硬件只做缓存热项（如连接跟踪快表），未命中送软件慢路径建立，之后转发到硬件——这又要求连接建立的首包延迟可接受。把表容量需求在架构期用真实流量画像（表项规模、命中率、建立速率）量化，是避免“硬件里塞了个半吊子数据库”的唯一方法。

第三类是批量极小、规则稀疏的功能：为了某客户一个罕见需求在数据通路里加分支，会增加所有人的时序压力和验证面。这类需求放软件或 FPGA 里独立的旁路核（软核做慢路径，见 专家 28）更合适。第四类是没有线速要求的管理面：CLI、SNMP、遥测聚合、日志格式化，全部应在处理器上实现，硬件只提供计数和事件导出（见 专家 45）。

判断一个功能该在哪的统一标准仍然是量化：处理每包的时间预算（是否能在节拍内完成）、状态规模（是否放得下片上存储）、变化频率（会不会要求频繁重新综合）、失效率与异常路径占比（慢路径是否足够稀疏而不影响快路径线速）。FPGA 网络加速器的理想形态是“一条又窄又深、功能克制但每个功能都线速的快路径，加一个什么复杂情况都能兜住的软件慢路径”，试图让快路径什么都懂，往往是什么都做不快、也做不可靠。

总结 ​

SmartNIC 用 FPGA 的 cut-through 解析-匹配-动作-调度流水线，在每包十几个周期内完成原来吃 CPU 的虚拟交换/隧道/安全/存储处理；P4 换开发速度、RTL 换极限效率，定位问题靠埋在每一级的计数器和反压追踪。
