光刻胶与显影：正胶负胶怎样把曝光图样变成工艺窗口

版图上的多边形要进入晶圆，先要变成一种能选择溶解、能保护底层材料的图形。光刻胶与显影正是这次转换的核心：曝光改变胶膜不同区域的化学性质，显影再把其中一部分溶掉，留下窗口或遮挡。本文建立正胶、负胶与化学放大胶的入门直觉，不展开设备配方；光学成像、掩模和分辨率公式可接着读光刻原理：掩模、曝光与分辨率。

本文要回答的问题

• 光刻胶为什么只是图形转移的临时工具，而不是芯片最终的永久结构？
• 从涂胶、软烘到曝光、显影和坚膜，每一步分别改变了什么？
• 正胶与负胶怎样产生相反的图形极性，为什么不能简单理解成颜色相反？
• 化学放大胶如何用少量光引发后续反应，它又增加了哪些控制要求？
• 对比度、分辨率、灵敏度与线宽粗糙度为什么不能各自独立追求？
• 显影不足和过度显影有哪些表现，异常应划给光刻还是后续工序排查？

一、光刻胶与显影：把光强分布变成可加工的模板

晶圆表面通常已经有一层待加工的介质、半导体或金属薄膜。光刻胶覆盖在这层材料上，曝光系统把掩模图样投射成空间上不同的光强分布。胶膜接收光以后发生化学变化，显影液再根据溶解性差异去掉部分胶。此时得到的不是最终导线或沟槽，而是一张带窗口的临时模板。

显影后的开口让刻蚀剂、离子束或沉积材料能够到达指定区域；留下的胶则尽量保护其下方。由此可见，光刻胶同时承担两种角色：在显影阶段，它必须呈现清楚的溶解性反差；在后续加工阶段，它又必须有足够的机械与化学稳定性。只研究“能否显出来”而忽略“能否撑住后续工艺”，会得到一张好看却不能用的模板。

读这张图要抓住“被溶掉的是哪一区”，不要只背图形黑白的反转。正胶通常把曝光区变成开口，负胶通常保留曝光区；但开口最终会变成凹下去的沟槽，还是凸起来的材料，还取决于后续采用刻蚀、注入还是剥离。胶形极性与最终结构极性之间，永远隔着一道具体工艺。

二、从涂胶到坚膜：五步各自解决什么问题

光刻不是把晶圆照一下再泡进显影液。涂胶要建立连续、厚度受控的膜；软烘去除溶剂并稳定胶膜；对准曝光把本层图样放到既有结构上的正确位置；显影把潜在化学差异变成真实三维胶形；必要时再通过坚膜改善后续加工前的稳定性。某些胶体系还在曝光后、显影前安排曝光后烘，让曝光产生的化学变化继续完成。

图中蓝色是成膜准备，红色是图样写入，橙色是反应与图形形成，紫色是按需要采用的收尾。这里最容易混淆的是三种烘烤：软烘发生在曝光前，主要处理溶剂和成膜状态；曝光后烘服务于曝光后的化学反应；坚膜发生在显影后，面向后续工艺。它们不是可以任意互换的“再烘一下”，具体是否需要、如何安排都由胶体系和工艺集成决定。

显影结束时还要检查的不只是开口有没有出现。胶厚是否仍足够、侧壁是否合适、底部是否干净、相邻图形是否保持间距，都决定这张模板能否继续使用。因此，显微镜下“看见图形”只是起点，不代表整个图形转移已经成功。

三、正胶与负胶：溶解性变化决定图形极性

正胶的经典直觉是曝光削弱树脂对显影液的抵抗，使曝光区更容易溶解。某些体系通过化学转化产生更亲显影液的基团，现代化学放大正胶则常通过酸催化去保护实现这种变化。未曝光区保留原有溶解特性，于是成为留下的胶墙或胶岛。

负胶走相反方向。曝光促使成膜材料交联，或产生其他降低溶解性的变化，使曝光区在显影液中更难被带走；未曝光区被溶掉。交联可以想象成分子之间拉起更多连接，原本容易分散离开的材料变成较难拆散的网络。不过，“正胶一定分解、负胶一定交联”只是帮助入门的概括，不能代替对具体材料体系的判断。

观察维度	正胶	负胶	读图时应有的追问
曝光区的主要变化	通常更易被显影液溶解	通常更难被显影液溶解	溶解性朝哪个方向改变
显影后曝光区	多数情况下被去除	多数情况下被保留	哪一区成为窗口
未曝光区	多数情况下保留	多数情况下被去除	哪一区承担遮挡
常见化学直觉	去保护或其他增溶反应	交联或其他减溶反应	是否属于具体胶的既定机制
同样掩模下的胶形	与负胶呈互补倾向	与正胶呈互补倾向	最终结构还受哪道工艺影响
后续工艺关注点	残胶、开口尺寸与胶形稳定性	同样的尺寸与稳定性问题	不按正负标签豁免检查

极性必须逐层追踪。假设正胶的曝光区被显影开口，随后刻蚀，那么窗口下方的薄膜会被去掉；若改为离子注入，窗口下方则成为接受掺杂的区域；若用于金属剥离，窗口是沉积材料希望直接接触底层并留下的位置。掩模、胶形和最终材料三层图样不能用一句“正负相反”全部说完。

四、化学放大胶：一个光子如何触发后续反应链

化学放大胶（Chemically Amplified Resist，CAR）的关键不是把光直接“放大”，而是把光引发与主要溶解性转换拆成两段。曝光先让光酸发生剂产生酸，曝光后烘中酸催化树脂反应；催化反应后酸仍可继续参与其他位点的反应，于是一个酸分子能推动多次转化。正胶体系中，这常表现为去保护后更易溶解，也存在采用相应机制的负胶体系。

这种设计降低了对每个转化位点都必须直接吸收一个光子的依赖，有利于灵敏度，但也把新的控制对象引入工艺。酸的生成、扩散、被碱性组分中和以及催化反应，共同决定最终化学图样。酸扩散太少，目标区域反应可能不充分；扩散过多，化学信息会向图形边界外扩展。于是“感光大”并不等于“边界永远更清楚”。

化学放大也解释了为什么曝光与显影之间的环境管理很重要。空气中的微量碱性污染可能消耗酸，使胶表层的反应受到抑制，出现表面溶解异常或胶形变化。这里应建立的是因果链，而不是背某种固定缺陷形状：曝光产生什么、后烘如何转化、哪些因素会中断反应，才适合用于分析具体问题。

五、对比度、分辨率、灵敏度与线宽粗糙度：一张牵制网

对比度描述溶解响应对曝光量变化的陡峭程度。高对比度意味着“保留区”和“去除区”的转换更鲜明，通常有利于形成清晰边界；但它不直接等于分辨率。分辨率关心能够可靠分开多细、多近的图形，还受光学成像、胶层反应、显影和后续转移共同限制。单独把某一项指标做高，不能自动保证最小图形合格。

灵敏度表示形成目标胶形所需的曝光条件高低。较高灵敏度有利于减少曝光需求，却可能让随机涨落、酸扩散或环境波动更显眼。线边缘粗糙度（Line Edge Roughness，LER）看单条边的起伏，线宽粗糙度（Line Width Roughness，LWR）看整条线宽的变动；两者相关但不完全相同，一条边缘很平滑的线也可能因两边一起漂移而改变宽度。

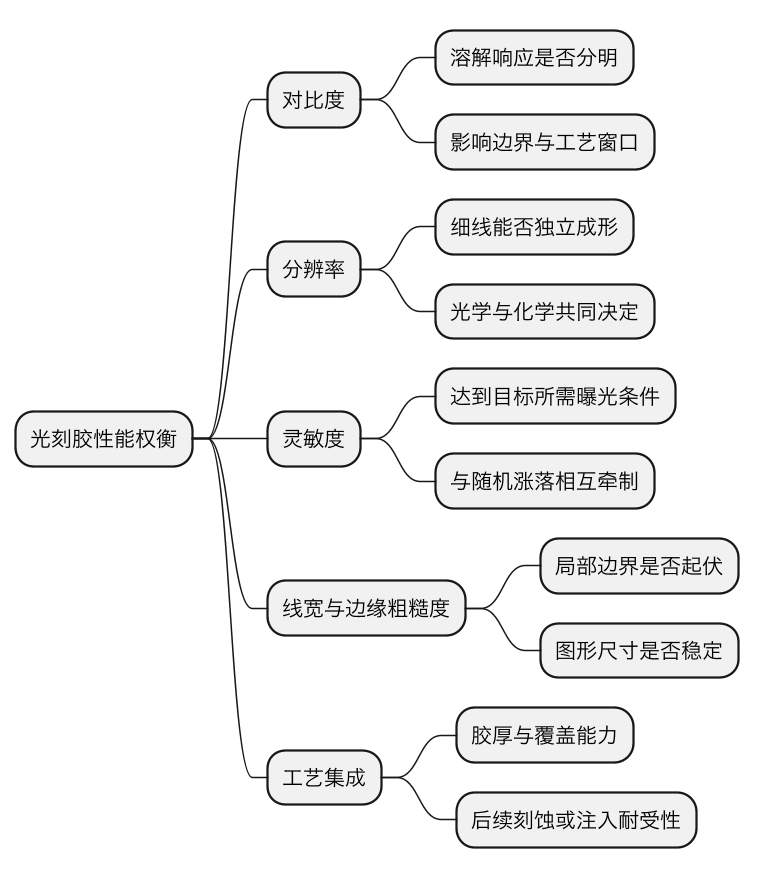

这张思维导图把指标分成“化学响应、图形能力、曝光需求、尺寸起伏、工艺集成”五组。读图时不要把它们当成五个独立旋钮：例如提高反应或扩散带来的增溶效果，可能改善显影，却也影响边界位置；减薄胶膜可能有利于某些细图形，却会削弱后续刻蚀中的保护余量。工程目标是在完整流程里获得足够宽的共同工艺窗口，而非追逐单项最好看。

六、显影不足与过度：同一现象要按胶的极性理解

显影不足是可溶区域没有按预期充分去除。正胶中常表现为开口偏小、孔底残胶或窗口没有完全打开；负胶则应观察未曝光区是否残留。过度显影则是本应保留的胶受到过多攻击，正胶可能表现为开口扩大、胶线变窄或胶厚损失，负胶同样可能出现保留胶被侵蚀。名称相同，几何后果要结合极性判断。

观察到的现象	可能涉及的环节	为什么不能立刻归因于显影
开口底部有残留	显影不充分、曝光化学反应不足、底部污染	相同残胶外观可能由不同上游原因造成
开口比目标大或胶线变窄	过度显影、曝光横向分布、酸扩散	化学边界与显影侵蚀都会移动胶形边界
局部胶膜脱落或图形缺失	附着、涂胶、显影冲击、后续处理	需先判断失效发生在显影前后
图形顶部或侧壁异常	表面反应受抑、驻波、显影与材料作用	不能只凭一个轮廓锁定单一根因
线宽沿晶圆位置变化	涂胶、曝光、烘烤、显影均匀性	空间分布需与设备和其他量测共同对照

因此，“多显影一会儿把孔打通”并不是通用修复。它可能去掉残留，也可能同时扩大开口、消耗胶厚或伤害邻近细线。排查时要把目标尺寸、残胶位置、胶形轮廓和不同区域的变化一起看，再回到曝光、后烘和显影的因果链中寻找可区分的证据。

七、光刻胶不是终点：与刻蚀、注入和剥离的边界

在刻蚀流程里，胶保护的区域应尽量留下，窗口中的目标材料被去除，随后去胶，才得到永久材料图形。详细的干法、湿法和剖面问题见刻蚀工艺：干法与湿法怎样把光刻图形刻进材料。若显影后胶形正确而刻蚀后尺寸不对，就应继续检查选择比、各向异性和过刻蚀，不能把所有线宽偏差都归给光刻胶。

在离子注入中，胶或硬掩模挡住不该掺杂的区域，窗口区域接受离子；之后的退火与掺杂激活已超出显影范围，可对照离子注入工艺：剂量、能量、沟道效应与退火。这里胶不仅要“图形正确”，还要与遮挡能力、注入造成的材料变化和后续去胶相容。最终结深异常，也不等于显影异常。

剥离工艺则先在胶形帮助下沉积材料，再连同其上的多余沉积层一起去胶，让直接落在底层窗口里的材料留下。它同样依赖合适的胶形，却不通过刻蚀把窗口图形转进已有薄膜。三条路径共享“显影得到模板”，但模板之后的物理过程、失效模式和排查证据完全不同。

缺陷出现的阶段	优先检查对象	排查边界
涂胶后、曝光前	覆盖、颗粒、附着与胶膜均匀性	尚不能用显影条件解释已有异常
显影后立即量测	开口、残胶、侧壁、胶厚与尺寸	先区分曝光化学与显影去除
刻蚀或注入完成后	材料转移、选择比、遮挡和实际掺杂结果	不要把下游偏差倒推成胶形偏差
去胶后	永久材料轮廓、残留与表面状态	光刻胶已离场，需检查其历史影响和后续作用
