低功耗验证入门：电源域的行为为什么必须专门验证 ​

更新时间：2026-09-15。本文是「集成电路大类 · 低功耗设计与验证」入门层系统篇第 39 篇。低功耗设计流程把 UPF、隔离、保持、电源门控串成一条实现线，但「实现里有这些单元」不等于「任何上下电场景下行为都对」。断电再上电是普通功能用例几乎不会覆盖的异常路径，却在手机一天里发生成百上千次——这就是低功耗验证成为独立专项的原因。系统地图见低功耗导读。

本文要回答的问题 ​

  • 一个域功能验证全绿，为什么加了电源门控后还是会出致命 bug？
  • 断电瞬间，关断域的输出在数字世界里是什么（X？Z？随机？）？
  • 隔离、保存、断电、恢复、复位、上电的合法顺序由谁保证？
  • 「电源状态覆盖率」是什么，为什么普通功能覆盖率覆盖不到它？
  • 低功耗验证有哪些手段：仿真、断言、形式、门级检查各管什么？

一、断电引入的五类新风险 ​

普通功能验证假设所有寄存器永远通电、所有连线永远有合法逻辑值。电源门控把这个假设撕碎了：

风险物理画面不防的后果
隔离失效关断域掉电后输出浮空/乱跳乱码灌进常开域，总线 corruption、状态机跑飞
保持/恢复错序保存早于停止访问、恢复早于电源稳定保持寄存器内容损坏，醒来状态错乱
脏数据传播非保持 FF 掉电后是随机/X上电未复位直接参与运算，难复现的硅上 bug
电平转换方向/使能错跨压信号无转换或反向馈通高压穿入低压器件、漏电甚至可靠性损伤
事件丢失掉电期间中断在关断域产生唤醒源消失，系统「睡死」

这些场景在永远通电的仿真里根本不存在；必须让验证环境知道「电」这件事——这正是 UPF 在验证中的用途（格式基础见 UPF 入门，物理单元见保持与隔离）。

二、UPF 仿真：让 X 和 Z 按电源状态出现 ​

在仿真器里加载 UPF 后，电源网络不再是隐含背景：

  • 一个域进入 OFF，其非保持寄存器和门后网表节点按电源状态变成 X（未知）；
  • 断电域对外的端口若无隔离，X 直接传播；有隔离且使能正确时，输出被钳到 UPF 指定值（常为 0）；
  • 隔离单元、保持单元、电源开关、电平转换器在网表中有真实模型，控制信号（ISO_EN、SAVE、RESTORE、PG_EN/ACK）必须由电源管理 FSM 按时序驱动。

这让「忘记插隔离」「隔离使能极性写反」这类问题在仿真波形上直接表现为一串 X 打穿总线，而不必等回片。对应地，RTL 代码本身通常不含电源信息，同一套 RTL 配不同 UPF 可以建不同域划分——这也是低功耗「意图与实现分离」在验证上的好处。

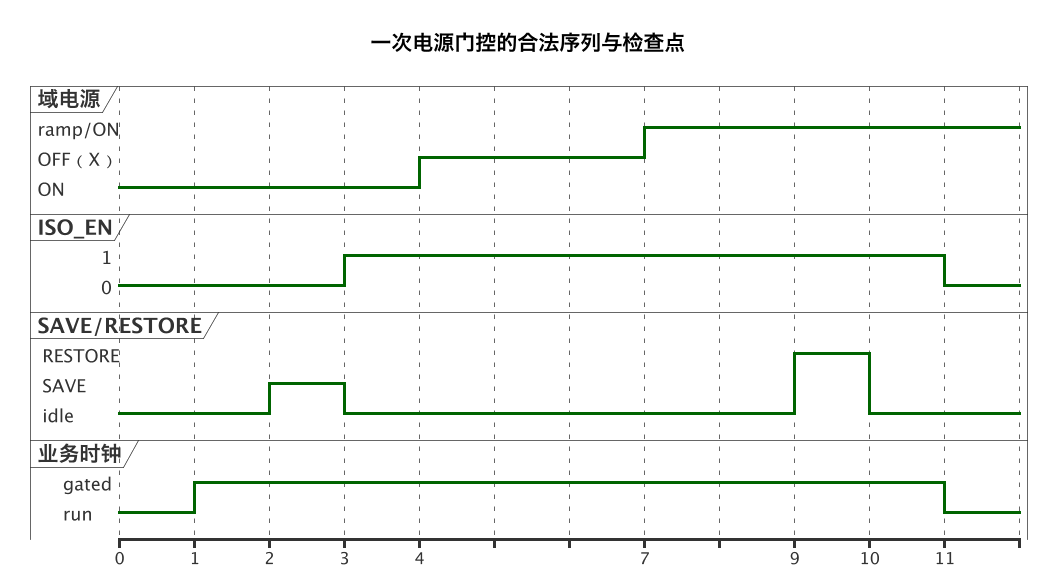

一次电源门控的合法序列与检查点（第 2 张）

三、断言与覆盖：把「电源纪律」变成可检查项 ​

**低功耗断言（SVA）**典型检查：

  • 进入 OFF 前：时钟已门控、保存握手完成、隔离已使能；
  • OFF 期间：关断域输出在常开域边界为确定钳位值，无 X 进入；
  • 恢复阶段：电源 good 应答（PG_ACK/pwrgood）到达前不得撤销隔离、不得放行事务；
  • 保持寄存器：保存使能窗口内核心电源仍在；恢复期间其输入不被业务驱动；
  • 唤醒：AON 锁存的事件在域上电后确实被看到（不丢中断）。

电源状态覆盖是低功耗验证区别于功能验证的核心指标：

  • 定义电源状态表（每个域 ON/RET/OFF 的组合）和允许的迁移图；
  • 覆盖率要求所有合法状态组合至少到达一次、所有迁移至少走过一次，并验证非法组合（如两域同时向同一电平转换器反向输出）不可达；
  • 还要把上下电与普通流量交叉：正在 DMA 传输时关域、连续快速上下电、半路上被唤醒打断恢复序列等。

这通常用 UVM 实现：一个独立的「电源管理虚拟序列」像捣蛋鬼一样在正常测试中随机插入上下电事务，监测器检查隔离窗口和 X 传播（通用验证方法背景可参考芯片验证）。

四、形式验证：电源控制逻辑的穷举检查 ​

仿真只能覆盖「想得到的序列」，而电源管理 FSM 的非法组合可以用形式方法穷尽证明（形式方法在芯片验证中的位置见芯片验证）：

  • 隔离使能信号在任何「域可能 OFF」的状态下恒有效；
  • 电源开关的 ack/pgood 不回有效前，恢复动作不可达；
  • 掉电请求与紧急唤醒并发时，状态机能收敛到合法状态而非死锁；
  • 复位树覆盖所有非保持单元（不存在「上电后永远读不到复位」的寄存器）。

低功耗形式检查常在 RTL+UPF 阶段跑，比仿真更早给出「结构上不可能违规」的强结论。

五、门级与硅前检查：单元到底插没插对 ​

UPF 写了不代表网表对：综合/物理阶段可能因约束、面积或命名问题漏插、错连。签核前的结构性检查包括：

  • 跨电源域的每条路径都有隔离/转换器且方向正确；
  • 保持单元的保存控制接到常开电源、控制极性正确；
  • 电源开关链的使能顺序与涌流控制一致（开关链设计见 SoC 电源架构）；
  • always-on 单元数量与位置符合预期，没有普通单元挂在已关电网上；
  • 门级低功耗仿真：带 SDF/电源模型再跑关键上下电序列，确认时序（保存沿与时钟停摆的先后）也成立。

六、最常见的五个真实 bug 清单 ​

  1. 漏隔离打穿：某条跨域信号新加时没进 UPF 清单，关电后 X 进常开域——靠「跨域路径结构检查」兜底，不靠人记得。
  2. 恢复早于电源稳定：状态机没等 pgood 就撤隔离，采到爬升中的信号——断言必备。
  3. retention 极性反/保存窗口错：功能上永远看不出来，第一次深睡挂起必现。
  4. 上电不复位脏寄存器：偶发、与温度和掉电时长相关，是最难调的硅上低功耗 bug 类型（排查方法见功耗异常排查的「深睡唤醒偶发」桥段）。
  5. 掉电中中断丢失：事件只在关断域登记，AON 无锁存——唤醒源必须在常开逻辑双登记。

七、和普通验证计划怎么合 ​

  • 复用 UVM 环境：只增加电源代理（驱动 UPF 电源对象、注入上下电）与电源监测（检查 X 传播/隔离窗口）。
  • 测试矩阵：每个域 × 每个电源状态 × 代表性业务流量 × 随机打断点。
  • 覆盖率三件套并行：功能覆盖（业务）、电源状态/迁移覆盖（LP）、断言覆盖（纪律）。
  • 回归纪律：任何 RTL/UPF 改动都要重跑含上下电的最小回归，因为普通功能测试给不了电源行为任何信心。

八、一个低功耗验证计划的最小骨架 ​

把前面的原则落成可以直接抄用的验证计划骨架：

  1. 对象清单：逐域列出域内关键模块、跨域接口（每条注明隔离位置与钳位值）、保持寄存器组、电平转换器、唤醒源。
  2. 状态与迁移矩阵：电源状态表的每个状态定义验收标准（谁有电、谁被钳位、谁在保持）；每条迁移定义合法前后置条件。
  3. 用例分层：
    • L1 结构检查：跨域路径 100% 有规则单元、无普通单元挂错电网（全自动 LP check）；
    • L2 序列用例：每条迁移正向跑通，波形检查 ISO/SAVE/RESTORE/PG 握手时序；
    • L3 交叉用例：迁移与业务流量并发（DMA 进行中关域、收发途中唤醒）；
    • L4 随机/打断：上下电虚拟序列随机插入、恢复被高优先级唤醒打断、连续快速睡眠；
    • L5 长稳压测：长时间随机上下电后校验所有保持数据与业务状态一致性。
  4. 覆盖率模型：状态覆盖、迁移覆盖、跨域接口 × 电源状态交叉覆盖、断言覆盖合流。
  5. 签收标准：结构检查 0 waiver 或逐条签字；断言 0 失败；矩阵覆盖 100%；保留未覆盖项的风险说明。

九、UPF 版本管理：低功耗验证最容易翻车的工程细节 ​

UPF 是与 RTL 平行演进的设计资产，实践中的高频事故都和版本协同有关：

  • RTL 新增一个跨域信号但 UPF 隔离规则没更新 → 结构检查本应拦截，但若该检查未进 CI 就会漏到门级；
  • 域重新划分后旧的电源状态名残留在测试序列里 → 仿真报莫名 X；
  • 前端 UPF 与后端 UPF 分叉（各自手工改过）→ 网表行为与仿真不一致。

纪律建议：UPF 与 RTL 同仓库同评审同合入；LP 结构检查纳入每次回归的必跑项（成本低、价值极高）；前后端 UPF 采用单一来源+后端只追加约束的模式，并做差异审计。格式与检查工具消费方式见低功耗格式速查。

  • 误区：功能验证过了，电源域只是实现细节。 上下电路径是独立的一类行为，必须独立验证。
  • 误区：门级再查就行。 结构问题在 RTL+UPF 仿真就能暴露，拖到门级修一轮的成本高数倍。
  • 误区：只测正常挂起/恢复一条序列。 真实世界充满半路唤醒、连续快速睡眠、业务进行中关域，随机化不可或缺。
  • 误区：隔离钳位值随便选 0。 钳位值影响常开域解读（如片选低有效时钳 0 可能误选中），要按接口语义定。

十、一个唤醒丢失的完整案例 ​

用一个典型故障把全片概念串起来。某可关域含 UART，设计意图是「深睡时收到字节可唤醒」。初版实现中 UART 模块整体随域断电，唤醒中断线也从该域引出——结果约三分之一的深睡测试丢字符。根因链：掉电后 UART 检测逻辑本身不存在，首字节边沿出现在重新上电完成之前；中断状态寄存器在断电期间无法记录事件。

修法分三层：在常开岛放一个极小的 UART 边沿检测器（或始终通电的接收状态机前段），事件先在 AON 锁存并同时拉起电源请求；电源管理 FSM 收到请求后按「上电→等稳定→撤隔离→复位非保持逻辑→放行已锁存事件」的顺序恢复；低功耗验证补两条用例：在 OFF 窗口内注入字节（验证 AON 锁存不丢）、在恢复序列中途注入第二个字节（验证顺序不被打断）。这个案例对应第三节表格的最后一行：凡是要在断电中存活的功能，其检测与记忆必须在常开侧双登记，只在关断域「希望它醒来」是不够的。

十一、覆盖率收不满怎么办 ​

电源状态组合随域数量指数增长，三个域各三档就是 27 个状态，全状态强行走一遍既慢又可能包含非法组合。实务做法：先按电源状态表区分合法/非法状态，合法状态要求全部到达；迁移覆盖只要求状态图声明的边；非法状态改用形式证明不可达，而非用仿真硬造。对恢复时序这种关键序列，采用「确定性序列+随机扰动」混合：主干由定向测试保证，扰动（延迟、打断、并发请求）由随机环境注入。把低功耗覆盖从「越多越好」变成「按状态图精确签收」，是专项验证成熟的标志。

这一篇在知识体系里的位置 ​

一句话收口：功能验证证明「通电时算得对」，低功耗验证证明「断电不乱串、醒来还是我」——后者不是补充测试，而是电源域设计能否活过第一个晚上的入场券。

总结 ​

电源门控引入了隔离失效、保持错序、脏 X 传播、电平转换错向、断电事件丢失五类普通功能验证永远覆盖不到的新风险；低功耗验证要在 UPF 感知仿真中让 X/Z 按电源状态真实出现，用 SVA 断言把上下电纪律变成可检查项，用独立的电源状态/迁移覆盖率（并与业务流量交叉、随机打断）签收，再用形式化穷举关键电源序、用结构检查确认网表真插对了单元。核心原则是按 PST 合法状态精确签收而非追求覆盖越多越好，且凡要在断电中存活的检测与记忆必须在常开侧双登记。
