时序收敛基本手法：打拍、流水线、retiming 与约束优先级 ​

更新时间：2026-09-06。本文是「集成电路大类 · 芯片设计」进阶层（intermediate）第十三篇新正文（#15）。前两篇备齐了 SDC 约束（#13）和 STA 报告阅读（#14），这一篇讲违例报告摆在桌上之后怎么修。时序收敛不是后端一家的事——约一半的收敛问题要靠前端 RTL 和微架构解决，越早改代价越小。

本文要回答的问题 ​

  • 关键路径违例了，按什么顺序想办法？
  • 流水线/打拍、retiming、逻辑重组各解决什么问题？
  • 哪些「违例」其实是约束问题，不该动 RTL？
  • 前端、综合、后端在收敛流程里各修什么？

一、黄金原则：先查约束，再改设计 ​

看到负 slack 第一反应不是改 RTL，而是问三个问题（#14 的报告里都有答案）：

  1. 这条路径真的需要这个周期约束吗？ 跨异步域却没标 clock_groups？数据 N 拍才用一次却没设 multicycle？——假违例修 SDC，动 RTL 是白改还可能引入新问题；
  2. 路径两端是什么？ reg→reg 内部路径才谈逻辑优化；input→reg 违例先看 input_delay 与 IO 摆放；
  3. 延迟花在哪？ 网表阶段 cell delay 大 → 逻辑级数太多；布线后 net delay 大 → 扇出/物理距离问题。

确认真违例后，按「改动成本从低到高、效果从架构到工艺」的顺序出手。

二、微架构/RTL 级：最有效，也最便宜 ​

  • 插流水线寄存器（打拍）：长组合链中间加一级寄存器，关键路径砍半，频率上限提高——代价是结果晚 1 拍出来。必须在协议/功能允许处插：valid/ready 流水用 Skid Buffer 保吞吐（握手 #06），AXI 通路每级打拍反压天然支持；但反馈环（累加器读自己）里插不进去，环本身就是频率上限；
  • 切断跨模块组合长链：译码→控制→数据通路一气呵成的组合逻辑，拆成「寄存译码结果 → 下拍用」；
  • 高扇出复制：一个使能/控制寄存器驱动几百个单元时，net delay 和 transition 都恶化——复制成多个寄存器各带一片负载（综合器也能自动做，RTL 里显式写更可控）；
  • 逻辑重组：连环加法/比较改成平衡树（8 个数串行加是 7 级、平衡树是 3 级）；宽 mux（多寄存器选 1）改 one-hot 选择（FSM #04 的 one-hot 同理）；状态机输出打拍变 Moore，去掉输出组合链；
  • 数据预计算：复杂译码/比较提前一拍算好，关键路径只做选择。

三、综合级：让工具做重活 ​

  • retiming（重定时）：工具在不改变功能的前提下，把寄存器在组合逻辑间前后移动，让每级延迟更均衡——你写的 3 级流水边界未必最优，retiming 自动平衡。前提是寄存器没有被复位/边界钉死；
  • cell sizing / Vt 替换：关键路径上的 cell 换成大尺寸（drive 强、延迟低）或低阈值（LVT，快但漏电大）——工具自动做，但要盯着功耗/面积代价，别全芯片 LVT（漏电爆炸，低功耗权衡见 #23/#24）；
  • 物理综合：综合时预估布局布线延迟（DC Topographical 类），比纯逻辑综合的结果更接近后端实况。

四、后端级：物理距离与时钟树 ​

布线后 net delay 常占关键路径一半以上（物理实现）：

  • floorplan/f布局：数据交互密集的模块（如 ALU 与寄存器堆、DMA 与 FIFO）摆在一起，长连线天生变短；
  • CTS 时钟树：平衡时钟网络让 launch/capture 时钟延迟差最小（#25 提到的复位树同理），insertion delay 小了留给数据的时间就多；
  • ECO：布线后违例用工程变更单修——setup 差一点换大 cell、hold 违例插 delay buffer（#14 讲的方向），见进阶 #39 ECO 流程。

五、收敛迭代纪律 ​

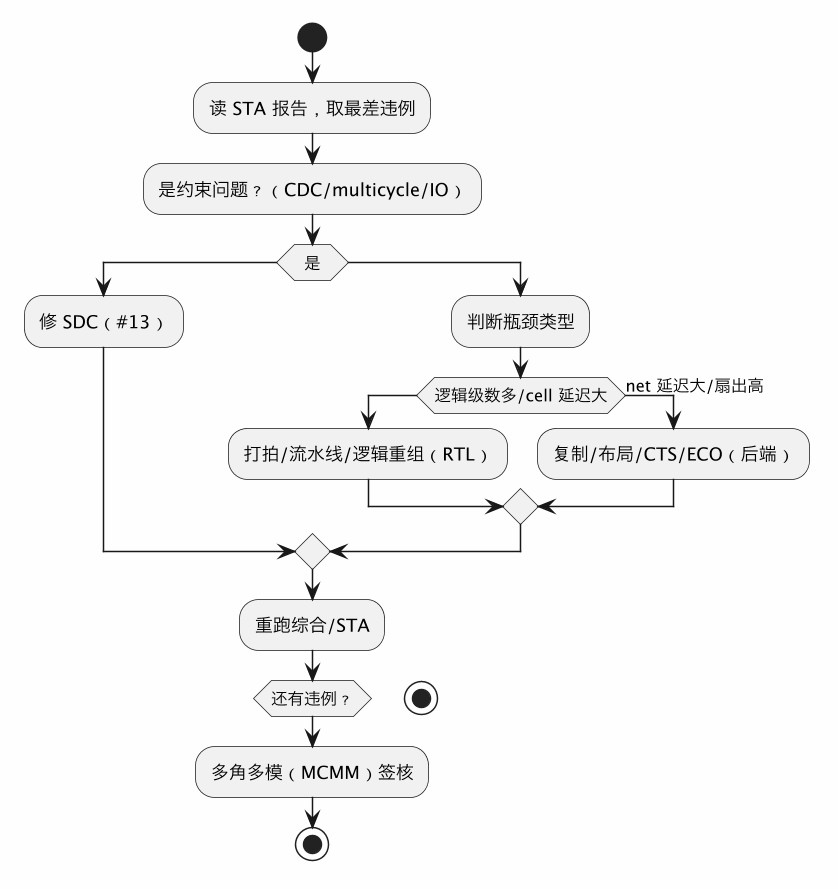

时序收敛基本手法：打拍、流水线、retiming 与约束优先级 示意图（第 2 张）

纪律：① setup 先行、hold 后清——setup 靠改结构，hold 等 CTS 后插 buffer 集中修；② 先修最差路径，瓶颈会转移（修好一条，次差的冒头），逐轮收敛；③ 不要过设计：为 −0.01ns 把模块全换 LVT 不值得，slack 到正、留合理余量即可；④ 多角多模（最好/最差、温度电压、功能/测试模式）要同时收敛，不能只绿一个角；⑤ 收敛记录归档：哪些路径改了 RTL、哪些加了约束，评审可追溯。

相关与延伸 ​

上一篇：STA 报告解读。时序收敛线（#13–15）至此完成，下一批进入验证线：综合优化（#16）与形式验证入门（#17）。入门铺垫：STA 概念、逻辑综合、物理实现；打拍与反压见 valid/ready 握手；低功耗与 LVT 漏电权衡见进阶 #23 低功耗 RTL / #24 UPF；CTS 见 #35，ECO 见 #39。

总结 ​

时序收敛的正确顺序是「先查约束（假违例修 SDC）→ RTL/微架构（打拍流水线最有效、逻辑重组与扇出复制次之）→ 综合（retiming、sizing）→ 后端（布局、CTS、ECO）」；setup 靠切短路径先行、hold 靠插缓冲后清，逐轮消灭最差路径、多角多模同时签核，不过设计、留余量可追溯。
