FPGA 进阶 25：FPGA 上的嵌入式软件——裸机 BSP、设备树与 Linux 控制 PL ​

本文是 fpga/ 进阶层第 29 篇。Zynq 这类 SoC FPGA 一半在 PL 硬件、一半在 PS 软件。承接 Zynq 入门 和 DMA 数据交互，这篇讲裸机和嵌入式 Linux 两条软件路线，以及「软件怎么够到 PL 寄存器」的机制。

本文要回答的问题 ​

  • 裸机 BSP 是什么？怎么读写 PL 寄存器、配中断？
  • 为什么寄存器指针必须加 volatile？
  • Linux 设备树起什么作用？改 PL 为什么要同步设备树？
  • 用户程序访问 PL 寄存器有哪几条路（/dev/mem、UIO、内核驱动）？
  • 裸机和 Linux 怎么选？

一、两条软件路线 ​

裸机 bare-metal嵌入式 Linux
环境Vitis 工程，BSP + 主循环/中断PetaLinux/内核 + 用户态程序
启动FSBL→elfFSBL→U-Boot→内核→根文件系统
访问 PL直接 volatile 指针 MMIO驱动 ioremap / UIO / /dev/mem
实时性高、确定需配置（PREEMPT_RT/核隔离）
生态无 OS、资源小网络/文件系统/多任务/库齐全
适合任务明确、低延迟控制网络、存数据、复杂协议、交互

二、裸机：BSP + MMIO + 中断 ​

Vitis 根据 Vivado 导出的硬件（.xsa）生成 BSP（板级支持包）：含 xparameters.h（各 IP 基地址、中断号、时钟）、驱动库（XAxiDma、ScuGic 等）、启动代码。

c
#include "xparameters.h"
#include "xil_io.h"
#define MY_BASE   XPAR_MYIP_0_S00_AXI_BASEADDR   // 来自 Address Editor
#define REG_CTRL  (*(volatile unsigned int*)(MY_BASE + 0x00))
#define REG_STAT  (*(volatile unsigned int*)(MY_BASE + 0x04))

int main(void){
    // ... 初始化 ScuGic 中断控制器、注册 DMA/用户中断 ...
    REG_CTRL = 0x01;              // 写寄存器启动 PL 硬件
    while( (REG_STAT & 0x1)==0 ); // 轮询（或用中断等待）
    // DMA 用 XAxiDma 库；buffer 记得 cache flush/invalidate（进阶23）
    return 0;
}
  • volatile 必须加：寄存器不是普通内存、每次访问有硬件副作用，不加会被编译器优化删掉重复读写；
  • 中断用 BSP 的 ScuGic 注册回调；DMA 用 XAxiDma 库。

三、嵌入式 Linux：设备树 + 驱动 ​

设备树（device tree） 是运行时描述硬件的数据结构（.dts→.dtb 随内核加载）：告诉内核「某地址有个什么 IP、中断号、用哪个驱动」。PL 加了/改了 IP、地址中断变了，设备树必须同步，否则内核看不到设备、驱动不绑定。PetaLinux 能自动生成部分，自定义 IP 节点常手写：

dts
myip@43c00000 {
    compatible = "mycompany,myip-1.0";
    reg = <0x43c00000 0x1000>;   // 基地址 + 跨度
    interrupts = <0 61 4>;       // 中断号
};

用户程序访问 PL 的三条路：

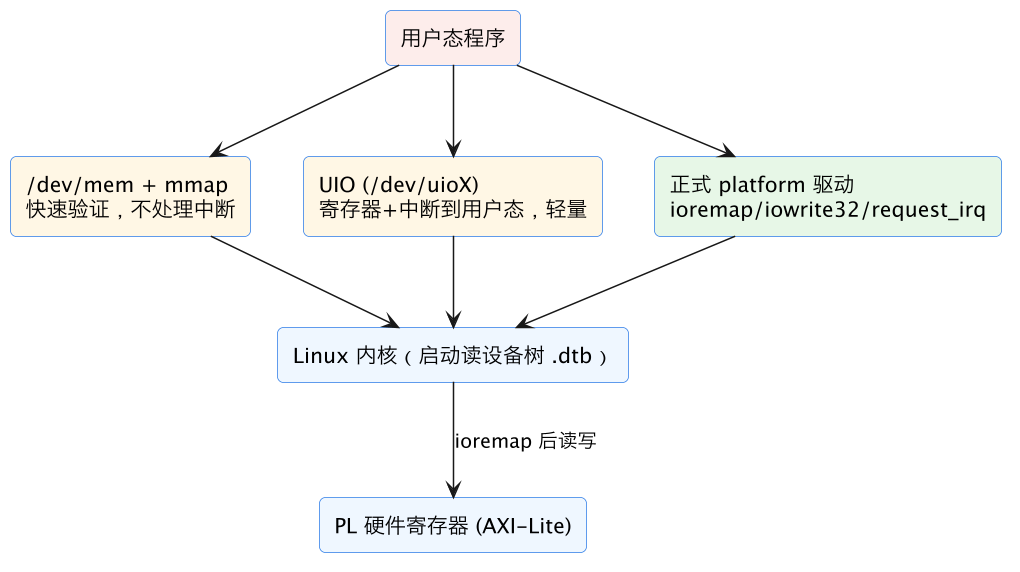

FPGA 进阶 25：FPGA 上的嵌入式软件——裸机 BSP、设备树与 Linux 控制 PL 示意图（第 2 张）
  1. /dev/mem + mmap：用户态 mmap PL 物理地址直接读写——最快验证，权限大、不处理中断；
  2. UIO（Userspace I/O）：设备树标 uio 兼容，框架把寄存器 mmap 到用户态、中断经 /dev/uioX 通知——用户态处理寄存器+中断，轻量驱动捷径；
  3. 正式 platform 驱动：内核态 ioremap、iowrite32/ioread32、request_irq、DMA 用 dmaengine+dma_alloc_coherent，经字符设备/ioctl/sysfs 暴露——产品化走这条。

四、软硬件协同：改了硬件别忘了软件链路 ​

PL 改动 → 重出 bitstream → 重新 Export Hardware（.xsa） → 裸机更新 BSP/xparameters、Linux 更新设备树，否则软件用的基地址/中断号和实际硬件对不上——这是 Zynq 最常见的「改了没效果/访问挂死」根因。

常见坑对照 ​

坑后果正确做法
寄存器指针没加 volatile读写被编译器优化宏定义加 volatile
Linux 改了 PL 没更新设备树内核看不到设备.dts 加/改节点
用户态直接用物理地址访问不到/段错误mmap /dev/mem 或走 UIO/驱动
DMA buffer 用普通内存cache 不一致dma_alloc_coherent（进阶23）
改 PL 没重导出 xsaBSP/设备树地址中断错出 bitstream→导出→更新软件
Linux 强求硬实时延迟抖动PREEMPT_RT/核隔离，实时放 PL/裸机核
照抄 demo 基地址访问错地址挂死以本设计 xparameters/Address Editor 为准

相关与延伸 ​

前置/配套：Zynq 入门（地址/启动）、DMA 数据交互（cache 一致性）、块设计 IPI（地址来源）、AXI-Lite 寄存器。 FPGA 设备驱动与 OS、软核处理器深水区见专家层。

一句话总结 ​

Zynq 软件两条路：裸机和 Linux。 裸机用 Vitis 按硬件导出（.xsa）生成 BSP（xparameters.h 给基地址/中断号），主循环/中断里把 PL 寄存器当 volatile 指针 MMIO 读写（volatile 防优化、DMA 记得 cache flush/invalidate），简单确定、适合实时控制。Linux 下内核靠设备树（.dts→.dtb） 知道 PL 挂了哪些 IP、基地址/中断号/驱动——改了 PL 必须同步设备树；用户程序经 /dev/mem+mmap（快速验证）、UIO（轻量、中断到用户态）或正式 platform 驱动（ioremap/iowrite32/request_irq/dmaengine，产品化）访问 PL。选型：任务明确低延迟→裸机；要网络/文件系统/多任务→Linux（硬实时仍放 PL 或裸机核）。铁律：改 PL → 重出 bitstream → 重导出 xsa → 更新 BSP/设备树，否则软件地址中断对不上。
