FPGA 专家 45：技术趋势——从更大的 LUT 阵列到异构计算平台 ​

本文是 fpga/ 专家层第 48 篇。平台实例见 专题 02 UltraScale+/Versal，AI 加速见 专家 34，CXL 融合见 专题 05。

一、工艺红利的三个替代引擎 ​

bash
旧路线：更小制程 → 单片更大阵列
新路线：FinFET(选择性) + 2.5D/3D/chiplet 拼装 + 硬 IP 化 + HBM 近存储
新约束：跨 die 延迟、硬 IP 边界、封装供电/散热、工具对多 die 的感知

二、器件形态：从纯 FPGA 到异构平台 ​

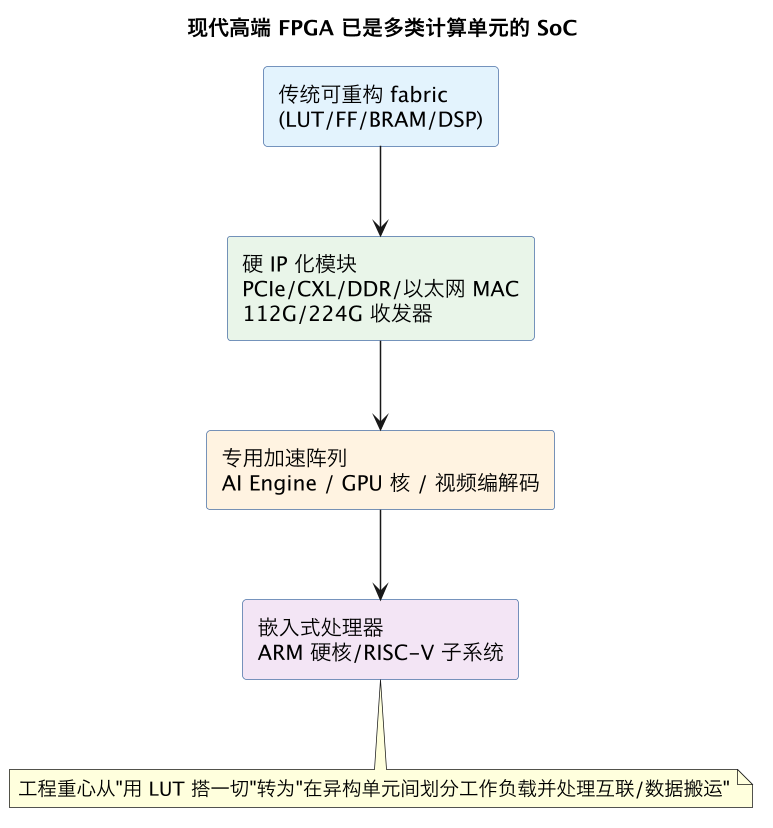

现代高端 FPGA 已是多类计算单元的 SoC（第 6 张）
组件承担
ARM/RISC-V 处理系统管理面、慢路径、OS
可编程逻辑（LUT/FF/DSP/BRAM）不规则通路、接口 glue、定制算子
AI Engine / 向量阵列规整高吞吐 AI/信号算子
硬 SerDes/以太网/PCIe/CXL高速互联
HBM（同封装）破解内存墙

核心新技能是工作负载在引擎间的划分，不是抛弃 RTL。

三、软件化：编译链向上生长 ​

HLS 成熟 → P4/SQL/框架图 → 比特流的领域编译（Vitis AI 等）→ MLIR/Python 生态。被自动化的是固定模式翻译，不是架构判断和物理调试。

四、eFPGA 与生态 ​

  • eFPGA：ASIC 里留可重构区域；chiplet 降低集成门槛，"成本+可改"诉求下复兴；
  • 可靠性/安全内建：刷新/TMR、加密/安全启动成标配；
  • 国产生态：工艺、自主综合/布局布线工具链、RISC-V 组合在供应链安全驱动下加速，差距与机会并存。

五、技能投资建议 ​

底层（时序/CDC/接口/Verilog）打底不过时；HLS/高层编译当工具；向上加软件栈与一个纵深领域；关注新封装与硬 IP 带来的新约束，而不仅是新器件参数。

六、先进封装的真实工程约束：跨 die 不再是免费的 ​

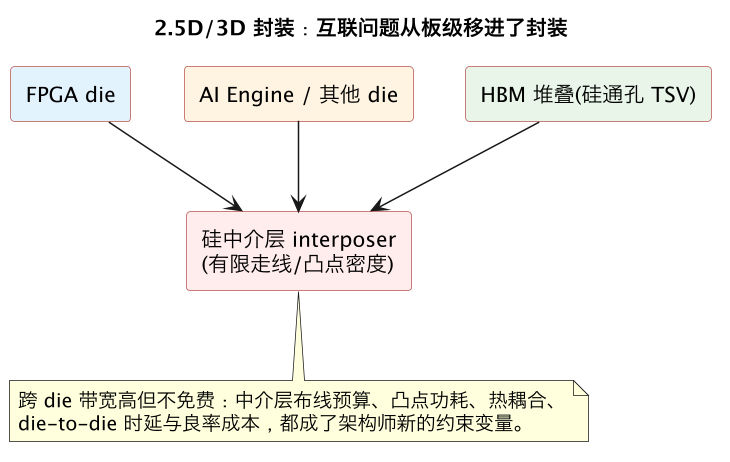

2.5D/3D 封装：互联问题从板级移进了封装（第 7 张）

2.5D 封装（如 SSIT 多 die 拼接）让单片容量突破了光罩极限，但它不是把四个小 FPGA 缝起来那么简单——die 与 die 之间通过硅中介层上的超长互连线（super long line）通信，这条通道在架构上是一种新资源：数量有限、延迟比片内布线长、只能落在 die 交界附近的固定区域，工具用专门的跨 die 布线器处理。对设计者的直接影响有三层。第一，模块布局不再是工具的私事：一个跨 die 边界频繁往返的数据通路，会吃掉宝贵的 inter-die 走线并产生多拍延迟，分割线必须尽量切在通信量低的层次边界上（与多 FPGA 分区的思路同构，见 12 多 FPGA 分区算法 割集/容量/图划分）。第二，时钟跨越 die 边界要重新审时序：跨 die 路径的 skew 和 jitter 预算不同，约束里要把它们识别成特殊网线并加相应裕量，不能当普通片内路径处理。第三，die 间故障模式独立：多 die 器件的局部发热、电压降、甚至单粒子翻转是按 die 分布的，可靠性分析（见 专家 21）的粒度要下沉到 die 级，刷新与诊断也按 die 组织。

3D 堆叠（逻辑叠逻辑、或存储叠逻辑）进一步引入散热方向问题：上层 die 的热量要穿过下层散出，热点叠热点会产生单片设计里没有的热耦合；HBM 同封装则把内存墙问题转化成了 interposer 布线和功耗预算问题。理解这些约束的意义在于：未来高端器件的选型和物理设计，架构师必须把封装拓扑当作设计输入，而不是拿到器件后再让工具自己消化。 只会写 RTL、看不懂 die 平面图的工程师，在这类器件上会反复踩“功能对了但频率上不去、布线拥塞在一条缝上”的坑。

七、硬 IP 化与 112G/224G：FPGA 正在变成“协议平台” ​

观察近三代高端 FPGA 的 die 面积会发现，纯 LUT 阵列占比在下降，越来越大的面积给了硬模块：112G 并向 224G 演进的 PAM4 SerDes、400G/800G 以太网 MAC 与 FEC、PCIe 5/6 与 CXL 控制器、DDR5/LPDDR5/HBM 控制器、硬加密引擎。原因是物理性的：PAM4 多电平调制、长通道均衡、重定时器和超低抖动 PLL 是模拟/混合信号与高速定制电路的领地，软逻辑无论多少 LUT 都做不出那个眼图和功耗；协议控制器硬化后还能把关键时序路径从用户时序域拿走，保证线速。

这带来三个工程后果。其一，设计分工上移：工程师不再从门级实现协议，而是配置硬核、设计硬核与软逻辑之间的适配层（时钟域 crossing、数据位宽转换、流控衔接，见 专家 32），集成与约束能力比“能手搓 UART”更重要。其二，硬核边界成为新的调试边界：硬核内部不可见，问题定位变成“协议分析仪看端口、状态寄存器看硬核、ILA 看软逻辑”三段式，硬核的勘误（errata）和模式限制要当成设计约束管理。其三，器件选型变成协议清单匹配：选型时先核对硬核的协议代际、速率档位、硬核数量和许可，再看 LUT 余量；软逻辑反而是第三优先级。判断趋势的方法也很简单——凡是“对工艺/模拟特性高度敏感、且协议已标准化”的功能，就会持续硬化；凡是“协议在变、客户要定制、数据通路不规则”的功能，留在可编程逻辑里。这条分界线决定了 FPGA 工程师的长期价值所在。

八、AI Engine 与异构平台：技能重心从写 RTL 移到划分工作负载 ​

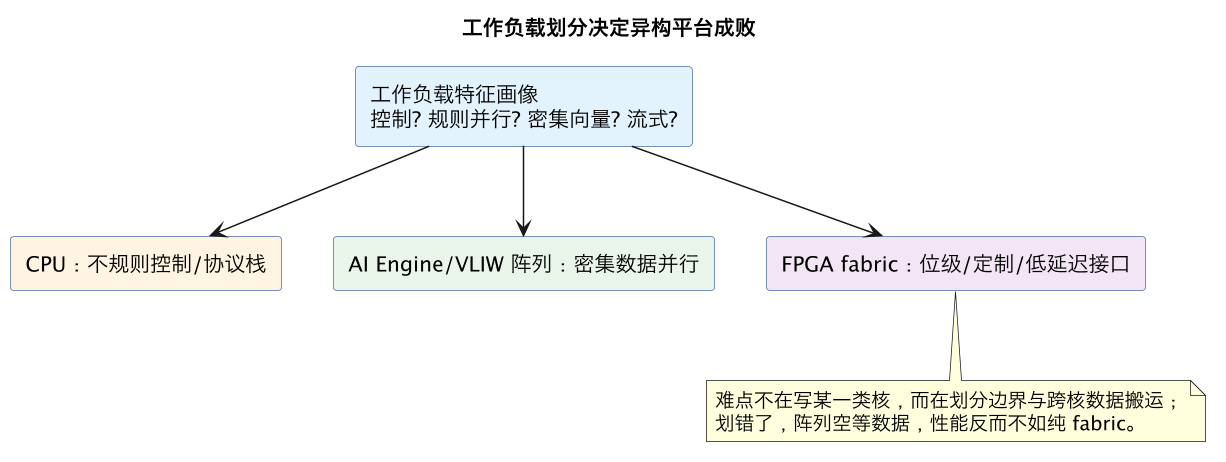

工作负载划分决定异构平台成败（第 8 张）

AI Engine 阵列（成组的 VLIW/SIMD 向量核，按 mesh 互联、用 C/C++ 编程）、DPU/SmartNIC 上的固定加速引擎，代表了高端器件最明确的演进方向：把高吞吐、模式规整的计算从 LUT 阵列搬进面积效率和能效高一个数量级的专用引擎，FPGA 结构退居“不规则通路、协议粘合、自定义算子和可变性”的角色，ARM/RISC-V 核承担管理面。这不是 RTL 的终结，而是工程问题的重心改变：最难的决策变成“这部分负载该放到哪个引擎”。

划分的方法论仍然是 roofline 和数据流分析（见 专家 31、专家 34）：先算每个算子的计算密度和数据复用率，密度高、控制简单的进 AI Engine；位级操作多、时序要求苛刻、需要与线速接口紧耦合的留在 PL；分支多、协议状态复杂的慢路径放处理器。引擎之间的边界（DMA 流、共享内存、片上网络）往往才是真正的性能和调试瓶颈——数据在引擎间搬运的开销可以轻易吃掉引擎内部的加速比，这也是为什么“懂系统、懂数据怎么流”的人比“单个引擎编程高手”更稀缺。调试形态也随之变化：软件侧看核的程序计数器和内存，PL 侧看 ILA/trace（见 专家 45），跨引擎要用统一时间基关联事件。会写底层逻辑、懂时序和接口的人在这些平台上负责系统集成、引擎间协议、自定义算子和 bring-up，恰好处在不可替代性最强的位置；而只会把 C 循环丢给编译器、对硬件边界无感的人，最先撞到性能墙。

九、软件化与高层编译：门槛下降，责任上移 ​

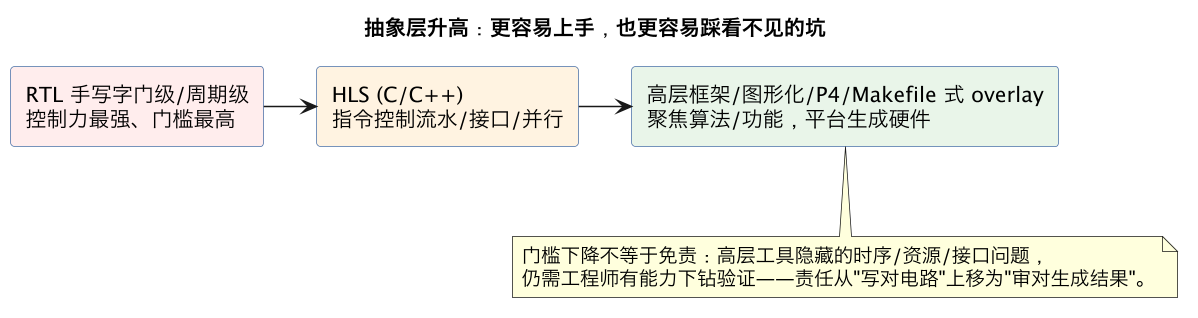

抽象层升高：更容易上手，也更容易踩看不见的坑（第 9 张）

工具链向上生长是持续了十几年的明确趋势：HLS 把 C/C++ 翻成流水线 RTL，P4/SQL/网络与数据库领域语言直接编译到数据通路，AI 框架图经 Vitis 类工具落到 AI Engine 与 PL，MLIR 让新领域编译器的开发成本大降，Python 接口覆盖了从控制到部署的全流程。每上移一层，“把固定模式翻译成功耗可接受的电路”这类可自动化的工作就被吞掉一层，领域专家不写 RTL 也能用上 FPGA。

但有经验的工程师能清楚看到编译器的能力边界：它优化的是你写下的计算，优化不了你对系统的理解。HLS 生成的流水线上不去频率、突发吞吐崩溃、内存端口冲突、接口协议假设错误时，要能回到 RTL 直觉定位；框架编译器把模型映射到错误的存储层级、多引擎切分不合理时，要能读懂生成的报告和架构。工具越高层，“出问题时知道去哪一层看”的人越值钱。 因此合理的能力投资结构是 T 字形：纵向根基是时序、CDC、复位、接口、Verilog/SystemVerilog 这些不会被任何一代工具淘汰的物理层判断；横向工具面是熟练使用 HLS、领域语言、框架编译和自动化流程（见 专家 46）；再向上叠加软件栈能力（驱动、容器、操作系统，见 专家 29）和一个纵深领域（网络、信号处理、AI、金融低延迟，见 专家 35）。工具会换代，“底层扎实、会做异构划分、有领域纵深”这个组合不会贬值。

十、eFPGA 与 Chiplet：把“可改变”做成芯片的一个预算项 ​

eFPGA（embedded FPGA）是把一块可编程阵列作为 IP 嵌入 SoC/ASIC：整颗芯片按 ASIC 成本和功耗量产，却保留一块出厂后甚至现场仍可重配置的区域，用于更新加密算法、适配新协议、修补流片后发现的局部硬件问题、或用同一颗芯片派生多个 SKU。它在网络芯片、智能网卡、存储控制器里早有实践，过去受限于两件事：阵列 IP 的面积效率差于独立 FPGA、以及专用工具链与主流 ASIC 流程的集成成本。Chiplet 正在改变这个等式——把 FPGA die 与 ASIC die 通过先进封装拼在一起（见 专题 05 的分解式视角），集成方不必再混合两套物理设计，面积代价被隔离在独立 die 上，eFPGA 的采用门槛实质下降。

对工程师而言，eFPGA/chiplet 复用的是 FPGA 技能，但增加了三层新纪律。一是一次性流片的验证纪律：可重构区救得了算法迭代，救不了 die-to-die 接口和全局时钟/复位架构错误，这些必须在流片前按 ASIC 标准验证，FPGA 原型（见 06 原型验证系统全景与文档地图）在这里是给自己的芯片做原型。二是预算思维：可重构区给多少面积、配多少存储、挂在什么总线上，是产品定义期就要冻结的取舍，留小了不够改、留大了每颗芯片白付成本。三是配置生命周期：阵列的比特流变成了固件，要有签名、安全加载、版本回滚和现场升级通道（见 20 比特流烧录与四方版本一致 manifest/门禁）。趋势判断上，协议迭代越快、客户定制诉求越强、量产规模越处于“大到值得 ASIC、又没大到能承受完全固化”的区间，eFPGA/chiplet 方案的账就越算得过来。

十一、可靠性安全内建与国产生态：供应链成为架构变量 ​

两个“非功能性”趋势正在深刻影响器件选择。其一是可靠性与安全从外挂变标配：高可靠场景的配置存储器周期性刷新与 TMR（见 专家 21）、比特流加密与认证、可信启动链、侧信道防护、运行时 attestation，正从军工航天的特殊需求下沉到数据中心和汽车器件的标准特性。架构上这意味着安全/可靠机制要在设计第一天进入框图（哪些资源三模、刷新时能否不停机、密钥怎么注入和轮换），事后追加几乎一定要伤时序和资源。其二是国产 FPGA 生态在供应链安全驱动下加速：工艺上高端器件仍有代差，但中端容量、成熟节点器件已能承接大量控制与中速数据通路场景；真正的短板长期在工具链（综合优化质量、时序收敛能力、调试器体验）和商业 IP 生态（高速接口、处理器、AI 算子库），这些靠时间和应用规模磨，无法靠单颗器件跳过。RISC-V 与自主 EDA（开源/国产综合、布局布线）的组合提供了一条差异化路径：工具链透明、可审计、可定制，对安全敏感市场有额外价值。

对工程师的务实建议是不持立场地做双轨能力建设：设计上坚持可移植的 RTL 风格和厂商原语隔离（把时钟缓冲、I/O 原语、硬宏包在薄 wrapper 后，见 07 面向原型的 RTL 交付规范 层次/黑盒/电源域），让关键设计具备在两三家器件间迁移的可能；同时把至少一个真实项目落在国产或开源工具链上，用亲身体验校准“能做什么、哪里要绕路”，而不是凭市场宣传或刻板印象做判断。供应链已和性能、成本一样成为架构变量，多一条经过验证的退路，本身就是工程韧性的一部分。

十二、HBM 与近存计算：内存墙如何改写架构取舍 ​

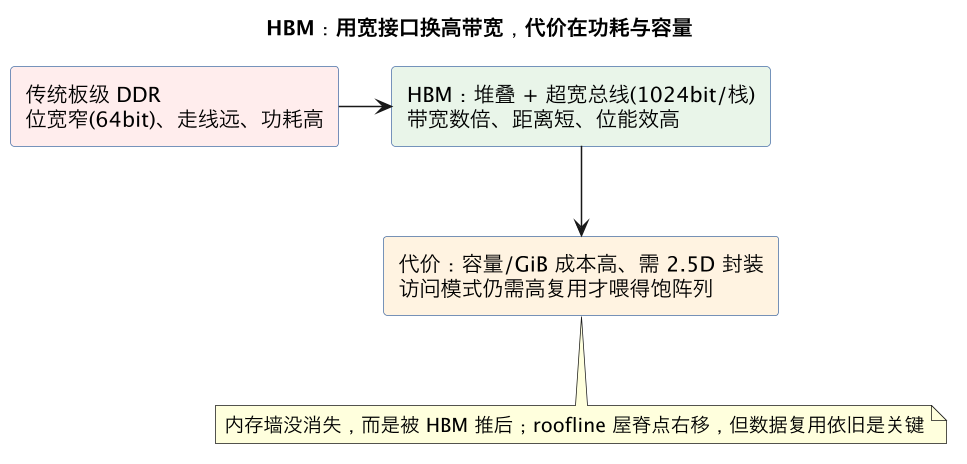

HBM：用宽接口换高带宽，代价在功耗与容量（第 10 张）

过去二十年 FPGA 设计的瓶颈逐步从逻辑资源转向访存带宽：外部 DDR 的引脚数和速率增长远慢于片上计算阵列吞吐，板级走线和功耗也限制了 DDR 颗粒数量。HBM（高带宽存储）通过把多层 DRAM die 垂直堆叠、经硅中介层用极宽（上千位）但不算极快的接口与 FPGA 同封装，用“宽度换频率”，单堆即可提供数百 GB/s 带宽、单位带宽功耗显著低于板级 DDR，这正是高端 AI/网络器件把 HBM 列为标配的原因。对设计者，HBM 改变了架构优化的第一性问题：roofline 的转折点大幅右移，过去被带宽判死刑的算法（大表查找、不规则访存、大模型 KV/权重流式读取，见 专家 34）重新可做，而过去“计算不够所以堆流水线”的直觉要让位于“数据复用和访问调度”。

HBM 不是免费的：接口是硬控制器加物理层，占据可观 die 面和功耗预算；访问按伪通道与 bank group 组织，吞吐依赖足够多的未完成请求和 bank 级并行，简单地把一个 DDR 控制器换成 HBM 而不重构访问模式，实测带宽可能只有标称的零头；同封装还意味着供电和散热预算更紧，逻辑规模与 HBM 容量的配比要在选型期按真实流量算清（见 专题 05 的分解式内存视角）。更远的趋势是近存/存内计算：把部分规整计算（矩阵乘、位操作、匹配查找）下沉到更靠近存储的位置，减少数据往返。对工程师的含义一致——未来高端设计的核心竞争力是数据布局和访问编排能力，而不是把算子流水线写多深；时序和接口功底保证设计能跑，带宽建模能力决定设计值不值得跑。

十三、云化 FPGA 与多租户：器件正在变成基础设施资源 ​

另一条不太被器件手册强调、但深刻改变使用方式的趋势，是 FPGA 从“插在某台服务器里的板卡”变成云上可编排的资源池（背景见 专家 30）。云厂商提供标准 Shell/逻辑分区、弹性的 FPGA 实例、统一的镜像安全审查，使租户不必拥有板卡就能部署加速逻辑。这一趋势对器件和工具提出了新要求：单器件多租户的安全隔离（逻辑分区之间不互相侧信道、不耗尽共享电源/带宽）、比特流级别的认证与沙箱、可热加载而不影响宿主机、标准化的管理与监控接口。器件厂商因此越来越多地把管理处理器、虚拟化能力、回滚保护做进器件，而这些恰是 eFPGA/云化共同推动的“FPGA 服务器化”。

对工程师的实际影响有三层：技能上，理解 Shell 边界、虚拟功能、热迁移约束和云端构建发布流程（见 20 比特流烧录与四方版本一致 manifest/门禁）变得和理解片内架构同等重要；设计上，可移植性、可重入、无板级硬编码假设从“好习惯”变成准入要求；商业上，云化降低了 FPGA 加速的采用门槛（客户无需资本开支即可试用），让中小团队的加速逻辑有了分发渠道，但也把差异化竞争从“我有特殊硬件”推向“我的逻辑和软件栈更好”。判断这条趋势线时关注一个先行指标：云 FPGA 的单位算力价格与 GPU 实例价格比、以及主流 Shell 之上可复用 IP 的丰富程度——这两个量跨过拐点时，应用格局会比器件参数变化更快地改写。

十四、功耗墙与散热：高端 FPGA 的隐性设计边界 ​

容易被忽略但已成为选型硬约束的趋势是功耗与散热：高端 FPGA 单器件功耗突破百瓦、向数百瓦演进，供电相数、板级铜皮、散热器高度和风道成为设计起点而非收尾项。功耗上升不只是电费问题，它直接限制可用逻辑比例——在散热受限时，器件标称容量再大也只能点亮一部分，实际是“按热预算设计”而非“按资源设计”。架构上的应对包括：更激进的时钟门控（在原型上转为显式使能，见 07 面向原型的 RTL 交付规范 层次/黑盒/电源域）、数据通路降位宽与近似计算、AI Engine 等专用引擎替代 LUT 实现同等算力（专用电路的能效优势在这里比面积优势更决定性）、以及按工作负载动态调频调压。工具侧功耗报告要像时序报告一样进入评审趋势，板级供电与 PI 仿真（见 专家 42）在项目早期介入。对部署在边缘和嵌入式场景的团队，能效往往比峰值性能更早决定方案生死，这也是纯 LUT 阵列相对专用 SoC 最吃亏的维度，选型时必须把“典型负载下的实测瓦数”而非手册峰值写进决策表。

十五、十年尺度的判断：哪些变化是真趋势，哪些是营销噪声 ​

面对器件发布会式的信息轰炸，工程师需要一套区分长期趋势与营销概念的框架。可观察的判据有四个：第一，是否有物理必然性支撑——内存墙、单 die 良率、SerDes 模拟极限、散热上限这些约束只会强化不会消失，顺着它们的变化（HBM、chiplet、硬核化、能效设计）是真趋势；第二，是否跨越了两家以上独立厂商的路线图——单一厂商命名的“平台”概念可能是营销，而多家厂商在封装、CXL、RISC-V、224G 上独立收敛说明行业共识在形成；第三，软件与人才生态是否跟得上——没有调试器、驱动、文档、第三方 IP 和大量会用的工程师，再强的器件也只停在发布会；第四，是否能在真实客户的 TCO 表上算正——数据中心采购最终按每瓦性能、每比特成本、可运维性决策，实验室 demo 的惊艳不构成采用。

用这把尺子回看：2.5D/3D、HBM、协议硬核化、异构引擎、高层编译、eFPGA/chiplet、安全可靠内建，都有两条以上判据支撑，值得按真趋势投入；而一些“完全免 RTL”的承诺则反复在物理调试和性能调优点失效，更适合理解为门槛工具而非替代。最后给个人的建议收束为一句：不要押注某一款器件或某一门语言，要押注“在物理约束变化时仍成立”的能力——跨时钟域、时序与功耗权衡、高速通道、异构数据流划分、系统调试与自动化（见 专家 46），这些在 LUT 时代、多 die 时代和异构平台时代都不会过时；器件参数每年都在变，理解参数背后物理意义的人，始终稀缺。

十六、开源工具链与开放架构：FPGA 世界的“Linux 时刻”会来吗 ​

长期由两家商业厂商主导的 FPGA 工具生态，正在出现第三股力量：开源综合与布局布线（以 Yosys/nextpnr 为代表的工具链）、开放的 FPGA 架构研究、RISC-V 与 FPGA 的深度组合、以及面向 eFPGA 的可配置阵列生成。它们今天的能力边界很清楚——成熟度、优化质量、器件支持面与商业工具差距明显，高端多 die、HBM、硬核协议的器件几乎不可用；但趋势价值不在“立刻平替”，而在三点：其一，教育与研究的可观测性，开源流程让综合、布局布线算法第一次成为可教学、可改进的对象，培养出理解工具内部而非只会点按钮的一代工程师；其二，中小器件与特殊场景的自主可控，在量产成本敏感、工艺成熟的中小容量市场，开源加可定制架构的组合正在被验证；其三，对商业工具的议价与标准推动，有可验证的替代方案存在，本身就是生态健康的约束力量。

对工程师的合理姿态既不是轻视也不是狂热：保持对开源工具的动手能力——至少完整跑通一次从 RTL 到比特流的开源流程，理解其中间表示和优化阶段划分，这会反过来加深你对商业工具报告的解读能力；但生产项目按成熟度选型，不拿交付赌信仰。真正值得长期下注的是“开放接口”而非某个具体工具：RTL 可移植、约束可迁移、验证环境与厂商解耦、CI 流水线中立（见 专家 46），这样无论哪条工具链胜出，组织资产都不被锁死。FPGA 的“Linux 时刻”即使到来，形态也更可能是多生态长期共存，而非赢家通吃——这恰恰要求工程师具备跨生态的迁移能力。

十七、给不同阶段工程师的趋势应对路线图 ​

把趋势判断落成个人行动，最忌“什么热学什么”的清单式焦虑，更有效的是按职业阶段分配投入。**入门期（0–2 年）**几乎不要追趋势，全部时间投在不过时的根基：用 Verilog/SystemVerilog 手写并上板验证一批小系统（UART、SPI、简单 DMA、状态机），亲手收一次敛、违一次时序、跨一次时钟域、调通一次 SerDes 环回，建立“代码—电路—物理现象”的直接映射；这阶段用任何器件都行，关键是亲历完整周期（参考路径见 04 ASIC 原型验证全链路 RTL ID/GateID/层次映射）。**胜任期（2–5 年）**在一个领域纵深（网络、视频、信号、AI、存储、低延迟任选），同时向上补软件栈：至少能独立写驱动、定位缓存一致性问题（见 专家 29）、搭建自动化回归；此时开始有意识地使用 HLS 和高层工具，但每用一次都要回读生成的 RTL 和资源/时序报告，建立“编译器会怎么翻译”的直觉。

**骨干期（5 年以上）**的重心转向异构划分与系统判断：在真实项目里为“哪个引擎做什么、数据怎么流、HBM/DDR 预算怎么分”做过决策并承担结果，读懂封装拓扑和硬 IP 边界（本篇第六、七、十二节），主导过一次从原型到量产或硅后（见 05 原型到硅后衔接 pre/post-silicon 协同/errata）的完整闭环；同时建立技术判断力——用第十一节的四条判据独立评估新器件和新概念，而不是复述厂商路线图。贯穿所有阶段的一条元能力是写作与复盘：把每次踩坑沉淀成带根因的案例（见 专题 08）和可执行的检查清单，这既是组织资产，也是个人把“经历”转化为“经验”的唯一机制。趋势年年变，按这条路长出来的人不会被任何一代器件甩开——因为他们理解的是约束本身，而不是约束在某一年的具体解。

总结 ​

摩尔放缓后，FPGA 靠先进封装、硬 IP 化、HBM 与 AI/向量引擎走向异构平台，工具链持续上移但架构与物理层判断不可替代；工程师的护城河是"底层扎实 + 会做异构划分 + 有领域纵深"。
