FPGA 原型验证专题 02：多 FPGA 原型系统 ASIC 分区/TDM ​

本文是 FPGA 原型验证专题第 02 篇。跨片链路见 Aurora 串行协议，平台调试见下一篇 03 原型平台 bring-up 多片点亮/trace，完整方法论见 04 ASIC 原型验证全链路 RTL ID/GateID/层次映射。

一、为什么需要多片 + 核心难题 ​

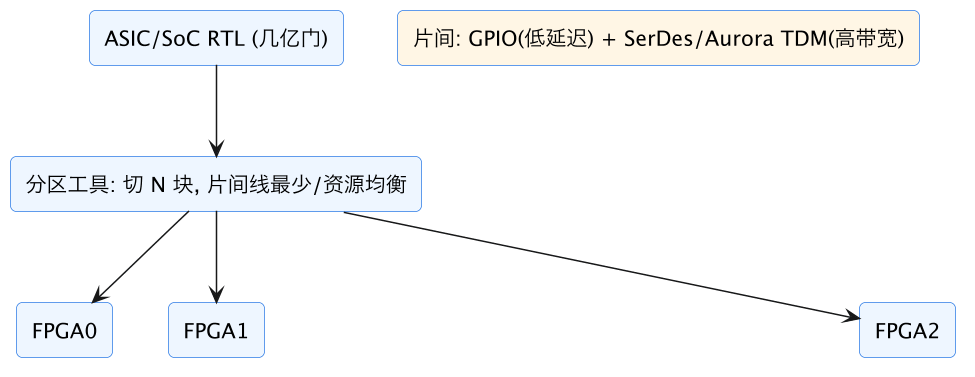

FPGA 原型验证专题 02：多 FPGA 原型系统 ASIC 分区/TDM 示意图（第 2 张）

二、三大关键权衡 ​

问题方案代价/要点
装不下多片分区紧耦合同片、资源均衡、关键路径不切
引脚不够跨片信号 TDM 复用到收发器/Aurora延迟几十~上百拍→降频
频率低接受功能验证定位OS/软件栈可跑，仿真提速 10^4~10^6

三、工程要点 ​

  1. 时钟/复位：全局时钟分发到各片；跨片信号按同步/异步链路插入握手；
  2. 存储映射：ASIC SRAM → BRAM/外挂 DDR，容量带宽单独核算；
  3. 调试可见性：预留 trace 缓冲、JTAG 链复用、工具自动探针路由；
  4. 容量规划：利用率目标 60~70% 以下（分区开销 20~40% + 调试/迭代 20~30%），引脚/收发器是比门数更早的瓶颈；
  5. bring-up：逐片、逐链路点亮（见 bring-up 篇）。

四、验证价值边界 ​

能验证不验证
RTL 功能、软硬件协同、中断/DMA/协议真实时序（STA 流程负责）
完整软件栈/OS、长时间 soak性能上限（原型降频）
真实接口/PHY 系统联调功耗/物理特性
仿真跑不到的周期数—

五、分区工程学：割集、资源平衡与工具协同 ​

多 FPGA 原型的核心技术问题是一个经典图划分问题：把模块级网表切成 N 块，在“跨片割集最小、各片资源均衡、关键路径不被切、时钟域完整”之间求折中，而实际工程还叠加了物理约束（板上每两片之间有多少收发器/引脚）。理解这一点，就不会把分区当黑盒按钮。割集（cut）的成本由板级互联决定：每个跨片信号若走并行 GPIO 占一根线和相应时序预算，若走 TDM 串行则占用一条收发器链路的一部分带宽并引入固定延迟；因此“片间带宽预算”必须在选型/设计背板时先于分区确定，先有分区结果再抱怨引脚不够是顺序倒置。资源平衡不是平均：BRAM/URAM、DSP、LUTRAM、时钟缓冲和局部布线资源要分别平衡，只看 LUT 会出现某片存储爆满另一片空置；工具通常按多维权重优化，工程师需要根据报告调权重。时钟域完整优先于一切：一个时钟域被切到多片会产生大量跨片同步并改变时序语义，应在 RTL 架构阶段就让大时钟域边界与模块边界对齐，这是最有效的“人工辅助分区”。

人工干预分区有几种高价值手段：把紧耦合的层次（如一个核与其本地缓存）用“同片约束”绑定；把已知关键路径标注为不可切；把物理上连真实外设（收发器、DDR）的模块锁在对应 FPGA；用层次化网表让分区在模块级而不是门级进行（门级割集会产生海量无意义跨片线）。分区是迭代过程：第一次分区报告给出割集和资源分布，按瓶颈做 RTL 调整——把宽总线改成窄的事件/描述符接口、在跨边界处插入 FIFO/寄存器、合并小模块减少边界数——再重新分区，通常需要数轮到十几轮。团队应把每次分区的关键指标（割线数、TDM 比、各片利用率、可达频率）记录成趋势，用于判断 RTL 变更是否在恶化可分性。对于超大规模 SoC，专用原型工具和商业平台（带自动 TDM 宏、自动探针）几乎是必需品；自研流程只在较小规模或特殊拓扑下才划算。

六、TDM 互联的微观机制：延迟、速率与协议语义 ​

时分复用是把成百上千条跨片信号装进少量高速串行管道的技术，理解它的微观机制才能正确设定原型时钟。一条 TDM 链路在发送侧把多组跨片信号按固定时隙轮转：假设复用率 1:N（N 组逻辑信号共享一条物理串行帧），每组信号每 N 个 TDM 周期更新一次；物理 SerDes/Aurora 链路速率远高于原型系统时钟，N 个时隙在一个（或几个）原型时钟周期内传完，于是对被验证设计而言，跨片信号表现为“延迟了若干拍的同名信号”——工具自动在两侧插入保持寄存器和握手宏，使逻辑功能正确，但这条原本 1 拍可达的路径现在延迟 D 拍（D 随复用率、管线级数、跨片跳数变化，几十到上百拍很常见）。如果一个设计跨片往返多次（A→B→A 形成环路），延迟会叠加，这往往是原型频率的最终决定因素：系统时钟周期必须大于最长跨片往返路径。工程上要优化的不只是平均延迟，而是环路割集：尽量让模块间的依赖图是有向无环或弱环结构，避免控制信号频繁跨片往返（把控制状态机和它管理的数据通路放同片）。

协议语义的保留由工具插入的同步宏处理：单 bit 电平信号、脉冲信号、多 bit 总线需要不同封装（脉冲要保证不丢、跨时钟域要带同步器），握手协议（valid/ready、request/ack）跨片时延迟插入不能破坏死锁自由——ready 反向通道也跨片时，环路延迟可能改变 FIFO 所需深度，工具会自动加深但代价是资源。并行 GPIO 通道仍有价值：板上相邻 FPGA 间的几百到几千根低延迟线用于最关键的信号（复位、中断、低延迟总线、时钟握手），与 SerDes TDM 形成混合互联。多跳路径（信号经过 FPGA0→1→2）要尽量避免，每跳都加延迟和抖动，分区时用“距离感知”权重。设计团队能做的最有效优化在 RTL 阶段：减少跨模块的隐式全局状态、避免跨大层次的组合逻辑、把复位/使能等扇出极高的信号本地化——这些“可原型性”规则和良好 RTL 设计风格高度一致，也与仿真加速（emulation）的编码要求相通。

七、时钟、复位与降频：让慢时钟依然验证正确 ​

原型时钟体系与真实芯片完全不同，设计不当会让“功能正确”的 RTL 在原型上跑出假故障。全局时钟分发：平台提供一个或几个低抖动参考时钟树到所有 FPGA，原型系统时钟（可能只有几 MHz 到几十 MHz）由这个基经 PLL/MMCM 在各片本地生成，必须保证所有片同频且相位关系已知；跨片 TDM 物理链路用独立的高速时钟（几百 MHz），与原型时钟之间由插入宏做 CDC。门控与派生时钟是重灾区：真实 RTL 里大量功能时钟门控、分频时钟在降频原型中可能不工作或频率低到无意义，原型流程通常把时钟门控转换成使能、把内部派生时钟映射到平台时钟资源；如果 RTL 从一开始遵循“单时钟+时钟使能”风格，移植成本会大幅降低。异步时钟域在原型中数量会膨胀：物理链路时钟、TDM 宏时钟、各 FPGA 本地时钟之间全是异步关系，工具会插入同步器，但真实的 CDC 设计（FIFO、格雷码指针）仍然需要在目标频率关系下验证——要意识到原型改变了时钟频率比，某些依赖具体频率比的行为（如超时计数器）可能需要参数化。

降频后什么仍被验证、什么不能：功能逻辑、协议状态机、CPU 取指执行、软件栈、DMA/中断、死锁/活锁都照常被验证，且能跑比仿真多几个数量级的周期；但依赖真实时间的电路（UART 波特率、以太网 MII、定时器、SerDes 速率）不能直接用降频时钟驱动——标准做法是这些外设 IP 用独立的真实速率时钟域（平台提供或片上 MMCM 生成真实频率），与慢速原型逻辑通过异步 FIFO 对接，于是软件看到的 UART 仍是 115200、真实 PHY 仍跑满速，而核心 SoC 慢很多。软件也要适配：依赖 cycle 计数的延时循环要改成读真实时间计数器，超时阈值按原型速率缩放。复位体系必须全片有序：平台管理控制器统一分发复位，先释放物理链路和 TDM 宏（链路训练完成）、再释放分区逻辑，避免跨片寄存器在链路未就绪时采到 X；多 FPGA 复位树和启动顺序是 bring-up 的高风险点（系统化上电方法见 03 原型平台 bring-up 多片点亮/trace）。

八、存储映射与容量墙：SRAM、DDR 与内存语义 ​

ASIC/SoC 里的存储层次（寄存器堆、各类 SRAM、缓存、片上 RAM）映射到 FPGA 时各有不同代价，是分区之外的第二堵容量墙。分布式小 SRAM/寄存器堆通常直接映射到 LUTRAM/FF，面积膨胀明显，且常常成为 LUT 资源瓶颈，大量微小存储实例应在综合时合并（memory compaction）。中大 SRAM 映射到 BRAM/URAM，注意端口语义差异：ASIC SRAM 常见的双端口、混合位宽、使能时序与 FPGA 硬核不完全一致，原型库通常提供行为级替换模型，但时序（latency）变化可能暴露 RTL 对存储延迟的隐式假设——任何依赖“SRAM 同一周期出数”的逻辑在替换为一周期延迟的 BRAM 后会出错，可综合性 RTL 应把存储延迟参数化。缓存一致性结构是难点：大 L2/LLC 常常装不下或分区切割破坏一致性目录，原型验证时常见折中是缩小缓存容量（保持关联性和协议不变）、用外挂 DDR 模拟末级缓存（牺牲延迟）、或在早期用非缓存配置先验证功能。

外挂 DDR 作为大容量存储后端：当片上 BRAM 装不下（如片上大 SRAM、帧缓冲、trace 缓冲），用 FPGA 板载 DDR 替换，但带宽和延迟特性完全不同——ASIC 内部单周期 SRAM 变成几十纳秒的 DDR 访问，依赖近内存延迟的逻辑不能接受，只能用于真正的大容量场景；DDR 控制器和控制宏本身吃资源且通常必须整模块放在某一片内，影响分区。地址映射与软件可见性：替换后的存储地址映射要与真实地址图一致（或经软件抽象层转换），软件才能不加修改地启动 OS；内存属性（cacheable/device）必须保留。存储内容初始化与加载：ROM/启动代码镜像要能从主机快速加载（经 JTAG/PCIe/以太网写存储），大镜像加载时间本身影响迭代效率，商用平台提供存储 backdoor 下载。规划容量时的经验：把全部 ASIC 存储按类型折算成 BRAM/URAM 个数和 DDR MB 数，单独列一张存储容量表，与逻辑容量表并行管理；存储往往比逻辑更早触顶。

九、可观测性与可调试性：在 8 片 FPGA 内部看见信号 ​

单片 FPGA 上抓波形很简单，多 FPGA 原型中 99% 的内部信号都不可达，调试能力必须在平台设计阶段内建，这是商业原型平台相对自研背板最值钱的部分。分层观测：第一类是全局状态——各 FPGA 的时钟/复位/链路 up、TDM 错误、收发器误码计数，由平台管理控制器集中采集（思路见 专家 45）；第二类是深度 trace——选择一批内部信号经自动探针（工具把观测点路由到预留的 trace 缓冲，通常在 BRAM 里做环形采样）或引出到逻辑分析仪通道，触发条件可配置，trace 深度与观测信号数是资源权衡；第三类是软件视角——处理器经总线能读写的任意内存映射寄存器/存储，始终是信息量最大的观测源，软件断言和 trace 事件写入共享内存再上传主机。自动探针路由是专业工具的核心能力：重新选一批观测信号不需要改变分区，工具在预留的调试网络上重新布线即可，成本是固定比例的 LUT/布线开销（约 5%～10%）。

触发与时间相关：跨片触发需要全局触发网络（管理控制器或专用 trace 链路分发触发），保证多片 trace 缓冲在同一（已知相对偏移的）时刻停止；各片本地时间戳计数器在复位时同步，用于事后对齐事件。JTAG 与下载拓扑：多片 JTAG 串成链或经 JTAG-over-link 隧道（专家 05 第九节的方法），支持逐片配置、单步和边界扫描；8～16 片的全链 JTAG 配置时间不可忽略，通常用并行配置或高速 SelectMAP。验证工作流建议：从软件可观测层（断言、事件日志）先定位到模块，再动用硬件 trace；在设计中内建断言和性能计数器（这些 RTL 在 ASIC 里也有长期价值）；trace 信号清单随版本管理。一个常被忽视的点：调试逻辑本身改变时序和资源，调试版本与性能版本的分区结果可能不同，平台容量预算里必须永久保留调试开销，不能用满载比特流“临时挤一挤”。

十、平台选型与容量规划：一次把账算够 ​

多 FPGA 原型是昂贵且长生命周期的投资（平台、工具授权、机柜、配套软件），选型阶段的容量错算会让项目持续两年缺氧。容量账的正确算法：先把 RTL 总量按器件资源类型（LUT/FF/DSP/BRAM/URAM）统计并打三类折扣——分区与 TDM 开销（20%～40%）、调试观测预留（10%～20%）、迭代增长预留（15%～25%，SoC 项目一年中增长 20%～30% 很正常）；目标利用率控制在 55%～70%，高利用率直接导致布局布线时间爆炸（单次构建十几小时）、时序不收敛和分区无解。带宽账先于门数：列出模块间预估通信矩阵，折算为所需 SerDes lane 数和 GPIO 数，与候选平台背板拓扑对照；很多项目逻辑装得下但割集落不了板。存储账：第八节的存储折算表决定需要多少 BRAM 密集型 FPGA 和 DDR 通道。软件与接口账：要跑多完整的软件栈（决定要不要连真实 PCIe/以太网/存储控制器，这些硬核在哪些片可用）、多少并发用户（决定是否需要多平台）、调试下载速度（迭代周期＝构建时间+配置时间+软件加载时间）。

商用平台 vs 自研：商用平台（多片 UltraScale/Versal + 背板 + 电源/时钟 + 分区调试软件）带来开箱即用的容量、TDM IP、自动探针和多用户调度，适合时间敏感的主流 SoC 项目；自研背板在接口特殊（要接特定物理外设）、有长期平台团队、或多项目摊薄成本时才划算，且要正视自研软件栈（分区宏、调试网络、管理控制器）的巨大工程量。生命周期决策：原型平台应按项目峰值容量（而非当前规模）选型，因为中途换平台等于重做分区和板级环境；同时评估 FPGA 与 ASIC 工艺代际的速率差距，规划哪些验证必须转仿真加速（emulator，容量更大、时钟更慢、观测更全）或 FPGA 原型（更快、可接真实接口），两者互补——功能回归在 emulator，软件性能/真实接口联调在 FPGA 原型（流程见 04 ASIC 原型验证全链路 RTL ID/GateID/层次映射）。最后建立容量看板：每周跟踪资源、割集、利用率、构建时间、可达频率五条曲线，容量恶化在趋势上可见，项目就不会在流片前三个月才发现原型“装不下新版本”。

十一、bring-up 策略：从一片灯亮到全系统跑软件 ​

多 FPGA 平台的上电集成遵循与高速链路相同的“从内向外点亮”原则，规模放大后更需要严格编排（通用方法见 03 原型平台 bring-up 多片点亮/trace、专家 43）。第一阶段是平台就绪：电源、时钟、配置链路、管理控制器独立验证，各 FPGA 能被逐片配置并读回身份/DNA，跨片链路按 Aurora/SerDes bring-up 流程（参考钟、回环、眼图）逐条点亮，TDM 环回用固定 pattern 验证。第二阶段是骨架设计：先用最小 DUT（空分区+跨片回环+管理接口）跑通“分区→构建→多片配置→链路 up”的全流程，再逐步引入真实模块，每一步都保持系统可运行。第三阶段按分区逐块集成：先单片子系统（处理器核+本地存储）能执行简单程序，再加入跨片模块，每引入一组跨片连接就验证 TDM 宏和握手。第四阶段才是完整 OS/软件栈。每阶段都有明确的通过判据和回退点，切忌全量比特流一次上电。

典型故障的分层归因：配置失败查电源/配置链/JTAG 链；单片中的功能失败查模块；跨片信号随机错查 TDM 链路误码和时钟关系；只有高负载才出错查 FIFO 深度和原型频率余量；软件跑飞但简单测试正常查存储模型（RAM 延迟替换）和真实时间外设。管理控制器应能逐片复位、读链路误码计数、注入时钟降档，并提供统一的上电/掉电编排。平台级自检（所有链路 PRBS、存储 march 测试）应做成一键脚本，每次分区版本更新后先跑自检再交验证团队——这套“平台 BIST”能避免把环境故障误判成 DUT bug，在多人共享平台时尤其关键。

十二、验证计划：原型在整体验证中的定位 ​

成熟的 ASIC/SoC 项目把仿真、仿真加速（emulation）、FPGA 原型和真实接口环境组成一个分层验证体系，原型团队必须清楚自己负责回答哪些问题。原型强项：周期规模大（可跑 bootloader/OS/完整驱动和应用、数小时 soak）、真实软件在真实并行硬件上执行、真实 PHY 和接口设备（示波器外的流量、真实 SSD/网卡）、软硬件协同与性能量级评估、上电/复位/电源管理等长序列。不适合在原型上回答的问题：时序签核（STA 和门级仿真负责）、精确功耗（原型映射改变了负载，只能粗略估计）、极小概率的跨时钟域亚稳态（CDC 审查+形式验证负责）、精确性能数字（降频和 TDM 改变了相对延迟）、模拟/RF 行为。明确边界能避免“原型测过了所以芯片没问题”或“原型频率低所以没价值”两类错误结论。

验证产出应工程化：自动化的每日/每周构建（分区变化时重新出全套比特流，CI 思路见 专家 46）；冒烟测试集（启动 OS、跑内存测试、接口环回）在每个构建上自动执行；回归测试集按功能模块组织，失败直接关联 RTL 版本和分区版本；性能相关测试给出“原型周期数”而非墙钟时间，以便换算。与软件团队的接口要提前定义：下载镜像方式、控制台（经真实 UART 或虚拟 console）、共享文件系统（经 PCIe/以太网 host 通道）、调试符号与回溯地址映射（原型地址经 TDM 重映射，trace 要能翻译回 RTL 层次名）。把原型当“共享验证基础设施”运营（容量排期、多用户队列、维护窗口），它才能支撑整个项目而不是只服务 bring-up 期。

十三、成本模型与项目组织：什么时候值得上多 FPGA ​

最后从项目经济学角度给决策框架。多 FPGA 原型的真实成本包括：平台采购/租赁（单平台七位数人民币级并不罕见）、商业分区与调试软件授权（常按年计费且价格可观）、机柜/电源/散热、2～5 人的专职平台团队（分区、bring-up、TDM、工具链）、每次 RTL 变更的构建算力与等待时间（大规模分区构建一轮数小时到一天）。收益是：软件提前 6～18 个月在硬件上开发、验证周期吞吐比仿真高 4～6 个数量级、流片前发现系统级 bug（一个流片后 bug 的代价远超整个原型项目）。决策门槛通常是：SoC 门数确实超过最大单片 FPGA 的有效容量（打七折后仍超）、软件复杂度高（OS、协议栈、大量驱动）、有多个硅前里程碑需要演示或认证、组织有能力或预算获得平台与工具链。中小规模 ASIC 优先考虑单片大容量 FPGA（容量足够时简单一个数量级），早期架构探索用仿真加速，接口密集型子系统可用专门的接口原型板，最后才是全尺寸多 FPGA 平台。

组织上建议设三个明确角色：平台/基础设施负责人（背板、工具链、构建系统、bring-up）、分区工程师（理解 RTL 也理解工具，负责割集迭代和频率）、验证对接人（测试自动化、软件接口、回归）。RTL 设计团队则承担“可原型性”责任：单时钟风格、参数化时序、层次边界清晰、不依赖门级延迟（相关编码规范与 HLS/RTL 质量要求相通，见 专家 20）。项目计划上，平台 bring-up 与 RTL 开发并行启动，在 RTL 冻结前数月平台就应可用；不要把平台采购当作 RTL 完成后的采购动作。一句话收尾：多 FPGA 原型不是“更大的开发板”，而是一套包含物理平台、分区软件、验证方法学和专职团队的系统工程；以系统工程的方式投资它，它就是大芯片项目性价比最高的硅前保险；反之，把多 FPGA 平台当作“插上就能用的大板子”，项目往往在流片前半年陷入分区无解、构建以天计、bring-up 无人负责的被动局面。分区、互联、降频、调试、容量五件事，缺一不可，这就是多 FPGA 原型工程的全部要点。

常见坑对照 ​

坑后果正确做法
门数÷单片容量估片数余量不足跑不动留 30~50%，利用率<70%
忽略引脚/收发器瓶颈分区无法落地按片间带宽先行核算
关键路径切跨片降频到无法接受关键路径约束同片
期待原型验时序定位错误功能验证，时序靠 STA
全片高利用率迭代极慢/不收敛留调试/迭代空间
跨片信号不做同步化亚稳态/不稳定工具插 TDM/握手宏

相关与延伸 ​

互联：Aurora 协议、收发器。 流程：03 原型平台 bring-up 多片点亮/trace、04 ASIC 原型验证全链路 RTL ID/GateID/层次映射、34 FPGA 与仿真器互联 事务级桥接/SCE-MI。

总结 ​

多 FPGA 原型解决'ASIC 大到单片装不下'：用专用工具把网表分区到多片 FPGA——分区三大目标是片间连线最少（跨片引脚/收发器是比逻辑门更稀缺的瓶颈）、资源均衡、关键路径留在同片；切开的信号走片间链路，并行 GPIO 延迟低但线少、大量信号经 SerDes/Aurora 时分复用（TDM，几百条信号轮转进一条串行帧，代价是跨片延迟从 1 拍变几十上百拍），系统因此降频到几 MHz。但验证价值巨大：真实 RTL 并行跑、比仿真快 10^4~10^6 倍、能启动完整 OS 和软件栈做长时 soak，验证功能与软硬件协同（时序由 ASIC STA 负责，原型不做时序签核）。容量规划纪律：利用率压在 60~70% 以下（分区开销 20~40%+调试迭代 20~30%），引脚/收发器带宽比门数更早成为限制，平台选型一次留足余量。
