FPGA 专家 05：PCIe DMA 架构——XDMA/QDMA 与驱动协同
本文是
fpga/专家层第 08 篇。PCIe 协议见 PCIe 深水区，通用 DMA 架构见 DMA 数据搬运，Linux 侧见嵌入式软件。

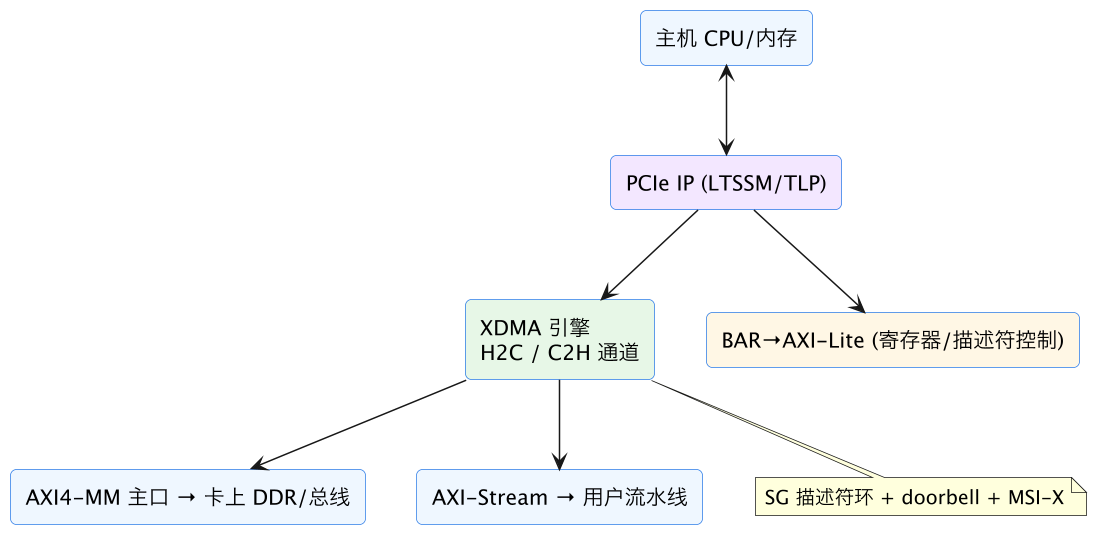

一、XDMA 数据通路
| 方向 | 含义 |
|---|---|
| H2C（Host to Card） | 主机→FPGA（MWr posted） |
| C2H（Card to Host） | FPGA→主机 |
| BAR/AXI-Lite | 控制寄存器、描述符管理、状态 |
| MM vs Stream | 按地址搬运到卡内存 / 流式直连用户逻辑 |
QDMA：Xilinx 新一代引擎，支持数千队列、streaming、更低延迟，面向云/虚拟化；架构思路相同。
二、SG 描述符工作流
1. 驱动分配/映射 buffer, 建描述符环(物理地址+长度+next)
2. 批量挂描述符到提交队列
3. 写 doorbell 寄存器启动
4. DMA 引擎自取描述符 → TLP 搬运 → 写完成状态
5. 一批完成 → MSI-X 中断 → 驱动收完成、再挂新活关键：引擎批量自助、CPU 异步、不要求大块连续物理内存。
三、主机软件要点
| 技术 | 用途 |
|---|---|
dma_alloc_coherent | 描述符环/控制结构一致性内存 |
dma_map_sg | 用户页零拷贝映射给硬件 |
| mmap/VFIO/UIO | 用户态直访 BAR/DMA，poll mode 低延迟 |
| MSI-X | 完成中断、多队列绑核 |
| 中断合并 | 批量完成再中断，降频率 |
四、性能与排障
- lspci 确认协商速率/宽度（降级是隐形杀手）；
- 大传输+SG 环批量提交，避免小传输被延迟主导；
- outstanding/MPS/MRRS 拉满；
- 读 IP 吞吐计数器 + ILA 抓流空泡，区分"没活干/路径窄"；
- 主机侧查 NUMA、内存带宽、应用消费速度。
五、DMA 引擎内部结构：描述符取指、上下文表与数据通路
用好 XDMA/QDMA，先要理解引擎内部的三段流水线。控制面维护队列（SG 环）：主机内存中的环形数组每项是一个描述符（源地址、目的地址、长度、控制位、next 指针或 EOP 标志）；驱动维护生产者指针（尾指针），写完若干描述符后敲 doorbell（一次 BAR 写）通知引擎；引擎维护消费者指针，经 PCIe 主动发起 MRd 把描述符取回来解析——注意连描述符本身也是 DMA 引擎从主机内存读来的，所以描述符环必须放在 DMA 可寻址的物理内存且缓存同步正确。上下文/标签表：引擎为每个在途的读请求维护表项（tag→队列 ID、缓冲区地址、剩余长度、字节偏移），因为读完成可能拆分、乱序返回，必须据此把 CplD 拼回正确的用户缓冲区；表项数就是有效的 outstanding 深度，直接决定读方向能盖住多少往返延迟。数据面：H2C 把 MRd 取回的数据按 AXI-MM 写到卡上地址，或直接送入 AXI-Stream；C2H 从 AXI-MM/Stream 收数据，按 MPS 切成 MWr posted TLP 发往主机；写路径还负责 4KB 边界拆分（PCIe TLP 不得跨 4KB 主机页边界）和长度对齐。
这套结构解释了若干常见现象。描述符取指本身消耗带宽和往返：描述符太小（每项只搬几十字节）时，引擎把大量时间花在“敲门铃—取描述符—执行—回写完成”的控制开销上，数据效率极低，所以小传输必须在驱动聚合或改用一条描述符搬大块。C2H 比 H2C 更容易受用户逻辑反压影响：引擎发 MWr 必须保证数据连续可得，Stream 侧一旦断流就产生 TLP 气泡，入口 FIFO 深度要按“一个最大 TLP+PCIe 仲裁等待”设计。完成回写（writeback descriptor/EOP 中断）也是 posted 写，主机看到完成不等于数据已被应用消费，只意味着到达内存——零拷贝轮询模型里应用仍需配合内存屏障。QDMA 的演进主要在控制面：数千个硬件队列、寄存器式门铃与聚合成批模式（cmpt 完成聚合）、ST（streaming）直通模式绕过 AXI-MM 互联、以及可选的即时/延迟中断策略，为虚拟化和云的多租户高队列密度而生；理解了上面的三段结构，QDMA 只是把每段做得更并行、更可配置。
六、主机软件栈深论：DMA 内存、缓存一致性与内存屏障
FPGA DMA 的疑难问题一半在主机软件，而软件侧最核心的是理解“哪些内存能给 DMA、谁来保证一致性”。Linux 下分三类。一致性内存 dma_alloc_coherent：驱动长期持有一块不可缓存或被系统一致性域（snoop）保护的内存，CPU 和设备随时访问都一致，适合放描述符环、控制寄存器影子、完成队列；缺点是容量有限（常依赖 CMA 预留）、不可缓存导致 CPU 访问慢，不能当大数据缓冲。流式映射 dma_map_single/dma_map_sg：把普通（可能可缓存、物理不连续）内存临时映射给设备，map 时做必要的 cache 回写并返回 DMA 地址（scatterlist 给 SG 引擎，天然零拷贝）；传输结束 unmap 时使缓存失效，CPU 才能安全读数据。C2H（设备写主机）最典型的 bug 就是 unmap/同步点缺失，CPU 读到陈旧 cache 内容，表现为“偶发数据是旧的”，且随负载、CPU 型号、缓存压力时隐时现。用户态直访 VFIO/UIO：把设备 BAR 和 DMA 能力安全地交给用户进程，应用自己分配 hugepage、锁定内存（mlock）、建立 IOMMU 映射、写描述符、敲门铃并轮询完成队列，彻底绕开系统调用和中断，尾延迟可压到微秒以下，是金融交易、智能网卡数据面的标配；代价是要自己处理 IOMMU 组、中断（通常用 eventfd）和进程崩溃后的资源回收。
一致性架构的平台差异必须知道：x86 是强序 + snooping 互连（多数 Root Complex 对 DMA 做缓存监听），但“强一致”只省掉显式 cache 维护，不省掉编译器和 CPU 的乱序屏障——描述符协议中“先填数据、再写就绪标志/门铃”必须用合适的 barrier（如 wmb/rmb）和 volatile/READ_ONCE 语义，否则 CPU 或编译器把门铃写重排到数据写之前，引擎取到半新不旧的描述符。ARM、RISC-V 等弱序平台上 DMA 一致性还可能取决于设备是否参与 coherency（CCI/CCN/IO-coherent 端口），非一致 FPGA 端口必须走显式同步。IOMMU/SMMU 在虚拟化和安全场景下把设备 DMA 地址翻译并限制在授权区间，使能后每个地址都经页表翻译，映射太碎会有翻译缓存 miss 开销，大页（2MB/1GB）能显著改善。地址宽度也要核对：FPGA 引擎只支持 40 位 DMA 地址却插到内存超过 1TB 的主机上，会得到高位截断的非法地址，需要平台的 bounce buffering 或明确的寻址能力声明。把这些规则写进驱动评审 checklist，能消灭一大类“换平台就坏”的 DMA 事故。
七、MM 模式与 Stream 模式：数据通路的架构选择
XDMA 两种用户接口对应两种根本不同的系统架构，选型错误会在项目后期付出巨大返工。AXI-MM 模式：DMA 引擎作为 AXI 主设备，把主机数据搬到卡上内存映射空间（DDR、BRAM、用户寄存器），路径是 PCIe→DMA→AXI 互联→DDR/从设备。它保留地址语义，适合：主机把数据集/配置批量加载到卡上 DDR、处理引擎再从 DDR 取数（两阶段工作流）；卡上有多个内存映射从设备需要随机访问；系统已有 AXI 内存架构（Zynq 式）。代价：每次搬运经过 AXI 互联和（可选）DDR，延迟和功耗增加，DDR 带宽成为上限，地址转换和 4KB 拆分逻辑更复杂。AXI-Stream 模式：引擎直接吐出/吸入流（H2C 的 tdata 流到用户逻辑，C2H 从用户逻辑取流），没有地址、不经内存，路径最短，适合采集流、网络包、实时算法流水线这类“数据穿过 FPGA 做一次处理”的场景；用户逻辑只需实现 AXI-Stream 握手，可用 tuser 标记报文边界（与帧模式接口约定，见 专家 05）。代价是没有缓冲语义，用户逻辑必须自己解决反压和临时存储。
实际系统常常两者并存：MM 通道做控制/低速面（寄存器、描述符扩展、状态），Stream 通道做高带宽数据面，或数据先进卡上 DDR 再由引擎回放。设计时要把背压闭环想清楚：Stream 侧 tready 拉低最终会沿引擎、PCIe 信用、主机 SG 缓冲一路传播，主机驱动需要足够深的环和合理的队列调度，否则 FPGA 一个长停顿可能让主机端缓冲区堆满甚至丢包。带宽规划上，先按 专家 07 的扣减法得到 PCIe 可持续带宽，再减去卡上 DDR/互联开销，最后核对用户流的平均+突发速率；三者取最小并留 15%～20% 余量。多引擎（多 H2C/C2H context）用于多队列并行和避免单上下文串行化，但每个引擎都要吃 Block RAM/LUT 资源和 PCIe tag，资源—性能折中应基于实测吞吐曲线，而不是默认开满。
八、性能调优实战：从计数器到小包曲线
DMA 性能调优要有方法而不是凭感觉换参数。第一步永远是确认物理链路：lspci 读 LnkSta，确认速率和宽度达到设计（Gen3 x8 而不是 Gen1 x8/x4），任何后续调优在降速链路上都没有意义；同时读 AER/重传计数排除信号问题。第二步是建立端到端计数器：FPGA 侧统计各引擎的周期使能率、字节数、tag 占用峰值、Stream tready/tvalid 握手率、入口 FIFO 水位和溢出次数；主机侧统计完成速率、平均描述符批大小、中断频率、软中断 CPU 占用、内存带宽。第三步是画“传输大小—吞吐—延迟”三条曲线，从 64B 一直测到 16MB，吞吐曲线的拐点会直接显示控制开销主导区（小包）与带宽饱和点；延迟曲线（提交到完成的尾延迟 p99/p999）决定轮询还是中断模式的选择。
针对各瓶颈的典型手段：小包/IOPS 场景——增大描述符环、批量敲门铃（一次提交几十个）、完成聚合、MSI-X 每队列绑核、用户态 VFIO + busy poll、CPU 调频设 performance；进一步可启用 QDMA 的即时描述符（bypass 取指排队）模式。大包带宽场景——MPS 尽量大、MRRS 512B、读方向 outstanding/tag 深度按“带宽×往返延迟÷包大小”反算（例如 7GB/s、1µs 往返、256B 包要约 28 个 tag，取整翻倍）、缓冲区 4KB/2MB 对齐避免拆分、用 hugepage、就近 NUMA 分配并把中断和线程绑在同一 NUMA 域。双向场景——H2C/C2H 各自独立队列和缓冲，避免共享锁；验证双向同时跑时各自仍能达到单向的 80% 以上。FPGA 侧瓶颈——Stream 模式看握手率空泡（tvalid 低=数据源没数据，tready 低=引擎发不出去）；MM 模式看 DDR 利用率和 AXI 仲裁（方法见 专家 06 第八节）。要特别警惕“主机消费慢”伪装成“FPGA DMA 慢”：C2H 应用不及时回收完成，环满后引擎停发，此时 FPGA 计数器显示空闲而非拥塞。调优的产出应沉淀为一张“参数—曲线—瓶颈结论”表，供不同代际平台复用。
九、可靠性与安全：错误处理、FLR、IOMMU 与现场升级
产品化 DMA 必须回答“出错时会怎样”。传输错误处理：引擎报告完成状态（成功、引擎错误、读完成 UR/CA、奇偶/ poisoned TLP、标签溢出），驱动必须检查每项完成而不是只看中断；UR 通常意味着 DMA 地址未映射或越界——这是软件 bug 的强烈信号，应让传输失败并记录，而不是重试到死。溢出与丢流：Stream 接收 FIFO 溢出会丢数据且 posted 模型下主机无感知，必须在 FPGA 侧加序号/计数，主机校验连续性；高可靠场景在应用层做缺口检测与重传（思路同 专家 05 第十二节）。复位路径：PERST#、热复位、FLR 都要让引擎和用户逻辑回到定义明确的初始态——排空在途 TLP、清零 tag 表和 FIFO、等待所有 AXI 访问返回（从设备不能挂起）、撤销 MSI-X；驱动重开设备时重新初始化全部队列。复位处理不完整是虚拟化热迁移/驱动重载后出现“幽灵 DMA”的根因。
安全边界：支持多租户/云场景必须开 IOMMU（VT-d/AMD-Vi/SMMU），每个设备只映射授权内存页，防止恶意/失控 FPGA 读写主机任意内存；VFIO 把这一约束强制到用户态直通。FPGA 比特流本身的可信启动（防篡改、签名镜像、热升级回滚）见 专家 24。热升级与不中断维护：通过 PCIe 热重配置 FPGA 逻辑时，PCIe IP 和配置通常保持配置（或用专用分区，见 专题 03），数据面先停流、DMA 静默、升级用户分区、重新握手；要保证升级窗口内主机不发起 DMA（驱动配合停队列），否则会向不存在的用户逻辑发请求导致 UR 风暴。可维护性：把引擎版本、队列状态、错误计数、性能计数器暴露到 ethtool/自定义 sysfs 或遥测总线（见 专家 45），现场问题靠计数器而不是拆机上 ILA。把这些可靠性/安全项和功能需求同等写入规格，DMA 通道才算达到产品级。
十、端到端设计清单与常见架构反模式
收尾给一份可直接用于设计评审的清单。需求侧：单/双向的持续带宽、小包 IOPS、尾延迟目标、缓冲区大小与对齐、并发队列数、CPU/NUMA 拓扑、虚拟化要求。IP 侧：代际宽度与实际协商一致、DMA 地址位宽匹配主机内存、PF/VF 与 MSI-X 向量数满足队列数、用户时钟时序可收敛、MPS/MRRS 策略明确、复位（PERST/FLR）全覆盖。FPGA 数据面：Stream 反压可一路传播且 FIFO 深度按停顿预算计算；MM 路径的 DDR 带宽与仲裁满足叠加峰值；跨时钟域全部经 FIFO；序号/缺口检测就位；所有 AXI 从口必定返回响应；性能与错误计数器齐全。主机软件：描述符环在 coherent 内存、数据缓冲正确 map/sync、屏障语义在弱序平台复核、hugepage/NUMA 亲和、中断聚合与绑核、VFIO 用户态路径的崩溃回收、IOMMU 使能时的地址映射验证。验证：链路降速注入、拔卡/FLR/重载压力、24 小时双向满速 + 数据校验、随机小包/大包混合、跨两代主机平台互通、内存超 1TB 平台的寻址测试。
三类经典反模式值得专门点名。其一，控制和数据不分：用 BAR PIO 逐字节搬大数据或把每个报文都走寄存器中断，性能永远起不来——控制走 BAR、数据走 DMA、通知走批量 MSI-X 是基本分层。其二，同步一请求一完成：用户态或 FPGA 逻辑里提交一个传输就等完成，把 PCIe 往返延迟串行化，哪怕 Gen4 也只有几十 MB/s；必须异步环 + 深 outstanding。其三，反压/溢出靠假设：假设主机永远及时收、FIFO 永远够深、链路永远不降速，然后在现场温度或负载边界丢数且无法检测。正确姿态是把所有“不可能”都设计成可计数、可恢复的事件。PCIe DMA 的工程本质是：协议由硬核保证，性能来自队列深度和软件协同，可靠性来自对每一种停顿、复位和错误路径的显式设计——把这三件事做扎实，一个 FPGA 加速卡在数据面上就具备了进入数据中心的资格。
十一、虚拟化与多租户：SR-IOV、VF/QDMA 与云场景架构
云上 FPGA 的 DMA 架构与裸金属有本质区别：一块卡要被多个虚拟机安全共享。SR-IOV 在 PCIe 层面定义物理功能 PF（管理面，宿主机持有）和多个轻量虚拟功能 VF（每个直通给一个 VM），每个 VF 有独立的 BDF、BAR、MSI-X 向量和流控信用，但共享同一物理链路和收发器；PCIe IP 需支持 VF 的配置空间、enable/disable、FLR 独立复位。DMA 引擎要为每个 VF 维护独立队列上下文（QDMA 的数千队列正是为此设计），并在硬件层强制隔离：VF 发起的 DMA 只能命中 IOMMU 为该 VF 映射的页表（Intel VT-d 的 PASID/页表、ARM SMMU），队列门铃只允许访问自己的队列寄存器范围。地址转换由 IOMMU 完成，驱动（vfio-pci 或厂商 PF 驱动）负责把 VM 的 guest 物理页钉住并建立映射；设计不当会出现“邻居 VM 的描述符被本 VF 取走”这类严重漏洞，因此队列索引与 VF 编号的绑定必须在硬件中不可绕过。
性能隔离同样重要：一个恶意或过载租户不应占满 PCIe 信用导致其他租户饥饿，硬件调度器要支持每 VF 的速率配额/权重和最小带宽保证；中断风暴要按向量限流。FPGA 逻辑侧还要有“每租户的数据流沙箱”：DMA 落地地址（Stream 模式下的内部缓冲、DDR 分区）由管理面静态配置，用户逻辑不能改写。典型云 FPGA 架构是：PF 走管理（比特流加载授权、监控、Shell 升级，Shell 与 AF 的划分见 专家 24），VF/QDMA 队列走租户数据面，卡上 Shell 提供 PCIe/DDR/时钟/监控的标准化基础设施，AF（Amazon F1 式自定义逻辑）只挂标准 AXI 接口。调试上，VF 路径的问题要分别在“无 IOMMU 裸金属—开 IOMMU 单 VM—多 VM 压力”三个层级定位，IOMMU fault 日志是最直接的线索。把隔离、配额、独立复位、可观测四条做到硬件里，DMA 引擎才适合多租户环境。
十二、低延迟数据面：从轮询到用户态协议的工程细节
在算法交易、行情处理、自适应网络等场景，目标不是带宽而是尾延迟（p99.9 在微秒级），整个 DMA 栈要为延迟重新设计。硬件侧：启用 streaming DMA 绕过卡上 DDR；DMA 描述符支持“立即模式”（单描述符门铃即启动，无批量等待）；引擎内部排队深度取“恰好盖住往返”的最小值，深队列虽然提带宽但增加排队延迟；MSI-X 中断路径仍有数百纳秒到数微秒开销，超低延迟用主机轮询完成队列（busy poll），FPGA 写完成标志用一个 MWr 直达应用正在轮询的 cache line（注意这会占用一个 snoop 流，频率要平衡）。数据面可以考虑 doorbell 合并的反面——每个包一次门铃，用最小的 BAR 写（一个 DW）触发。
软件侧：VFIO/UIO 把 BAR 和 DMA 映射到用户态，应用零系统调用；固定线程到隔离 CPU 核（isolcpus、nohz_full）、禁超线程、performance governor、关 C-state、NUMA 本地内存与中断亲和；缓冲区 hugepage 并预故障（pre-fault）化，避免首次缺页；轮询线程与应用线程共享无锁环形队列（SPSC ring），cache line 对齐避免伪共享。FPGA 与主机之间的时间语义要统一：用硬件时间戳（卡上时钟与 PTP 校时，见 专家 36）在数据进入物理口时打戳，延迟在“卡上时间戳到主机可读时刻”之间端到端测量。测量方法本身要严谨：冷启动（cache 冷）与稳态分开统计、画出延迟分布直方图而不是只看平均值、做长时间（数亿包）尾部观察。最后接受物理下限：PCIe 往返（H2C 门铃 posted + C2H 数据 posted 的单向模型可做到亚微秒，但需要读完成确认的交互至少付一次根复合体往返）、内存写监听、CPU 微架构抖动都是地板，架构设计应尽量让关键路径全是 posted 单向流。
十三、XDMA/QDMA 之外：何时自研 DMA 与 IP 选型决策
最后讨论一个常被问到的问题：直接用厂商 DMA IP，还是自研？厂商 IP（XDMA/QDMA、DMA/Bridge Subsystem 及各家对应产品）的优势是协议合规风险低、驱动生态完整（Linux 主线或厂商驱动）、经过大规模出货验证，自研的动机通常只有三类：极端延迟/特殊语义（固定优先级、无队列抽象、与特定协议如金融行情线速解析深度融合）；资源极度受限（只需要一个简单 posted 写通道，完整 DMA 核的 BRAM/LUT 开销不划算）；深度定制（自定义 TLP 封装与自有协议栈融合，如智能网卡的报文旁路）。即便自研，PCIe 硬核和配置/链路层通常仍用厂商 IP，自研范围限于 DMA 引擎：描述符取指、tag 表、拆分重组、AXI 主口。必须自己承担的工程量包括：全部 TLP 边角（4KB 拆分、完成超时、poison、排序位、10-bit tag）、异常注入验证、一套维护多年的驱动、以及代际迁移（Gen3→Gen4/5 时数据通路宽度变化）。经验上，没有两三个有 PCIe 经验的工程师和一年以上验证周期，不要启动自研 DMA。
选型决策表：标准数据加速卡用 XDMA；多队列/虚拟化/云用 QDMA/SR-IOV；只需要简单寄存器和极少量数据传输用 AXI Bridge（PIO 即可，别上 DMA）；超低延迟先尝试 QDMA streaming + 用户态轮询，仍不满足再考虑裁剪自研；智能网卡/数据包处理考虑带报文接口的专用 DMA（队列+包描述符模型）。无论选哪条路，可观测性（计数器、错误状态、队列快照）、复位完备性和驱动—固件版本联动都是自己的责任。把 DMA 子系统看成“硬件 IP + 固件 + 内核驱动 + 用户态运行时”四件一体的产品（其版本协同与发布纪律见 20 比特流烧录与四方版本一致 manifest/门禁、专家 46），而不是“例化一个核”，是这一篇最想传递的工程观。补一条容易被忽视的验证纪律：所有 DMA 异常路径都要用错误注入主动覆盖——在仿真或 FPGA 调试寄存器里制造 CplD UR、完成超时、描述符环回绕、门铃与完成竞争、FLR 与在途传输并发、主机端故意不回收完成等场景，确认硬件停在安全态、驱动可恢复、无内存泄漏、无对主机内存的越界写。正常路径靠 demo 就能跑通，异常路径才区分玩具和产品；而异常路径恰恰是不可能在现场被动等到全部种类的，只能在实验室主动制造。把“错误注入覆盖率”作为 DMA 子系统的验收指标之一，配合长时间随机压力（随机大小、随机方向、随机队列、随机复位）持续跑过夜测试，发布时才有底气说这不是“在我们办公室的机器上没出过问题”。最后强调 DMA 与上层应用的契约：驱动应向应用明确暴露四类事件——正常完成、传输错误（含 UR/超时）、复位/链路事件、队列溢出/丢流；每类事件都要有对应的恢复动作定义（重试、重建队列、全链路重置、上报上层丢弃）。许多现场“数据偶尔不对”的投诉，根因是驱动把错误完成静默丢弃，应用层在不知情下继续处理了不连续数据。把事件语义文档化、在示例代码里正确处理，比追求最后百分之几的带宽更能决定这个 DMA 产品的实际口碑。硬件、驱动、运行时三方对错误语义有共同约定，端到端数据通路才算真正闭环。补充一个版本协同的细节：DMA 引擎的描述符格式、寄存器映射属于驱动与固件之间的二进制接口，任何字段调整都应同步提升接口版本号并在启动时双向校验，拒绝加载不匹配的组合；现场升级只更新了比特流或只更新了驱动，是最难排查的“偶发坏数据”来源之一。
常见坑对照
| 坑 | 后果 | 正确做法 |
|---|---|---|
| 虚拟地址直接给 DMA | 乱写内存 | 一致性分配/SG 映射 |
| 一次一传输同步等 | 带宽全是往返 | SG 环批量+中断 |
| 链路协商降级不知 | 带宽差 8 倍 | lspci 查 LnkSta |
| 小数据频繁传输 | 延迟主导吞吐 | 聚合/批量 |
| 应用消费慢反压 | DMA 空泡 | 流控+缓冲+消费并行 |
| 跨 NUMA 分配内存 | 带宽腰斩 | 就近 NUMA 分配 |
相关与延伸
协议：PCIe 深水区；DMA 原理：DMA 数据搬运架构。 应用：云端 FPGA/SmartNIC（专家层后续）、嵌入式软件/Linux。
一句话总结
PCIe DMA 架构以 XDMA/QDMA 为核心：PCIe IP 之上跑 DMA 引擎（H2C/C2H 双通道），控制面走 BAR→AXI-Lite，数据面二选一——AXI-MM 主口按地址搬卡上 DDR、AXI-Stream 直连用户流水线（低延迟流式）。性能来自 SG 描述符环：主机在内存建描述符链（物理地址+长度+next，可指向分散页），批量挂入提交队列、敲一次 doorbell，引擎自助取描述符连续搬运并批量 MSI-X 完成中断，CPU 全程异步。主机软件：描述符环用一致性内存、数据用 dma_map_sg 零拷贝映射，极致低延迟走 VFIO/UIO 用户态 poll mode 绕开内核中断。排障分层：lspci 查链路协商（Gen3x8 别被降级）、小传输必须批量聚合、读 DMA 吞吐计数器+ILA 看空泡、主机侧查 NUMA/内存带宽/应用消费速度——区分"链路窄、没活干、反压"三类瓶颈。
