FPGA 专家 12：部分可重配置 PR 深水区——分区、ICAP、动态加载
本文是
fpga/专家层第 15 篇。概念入门见进阶 部分可重配置 PR 入门；运行时加载与 Linux 协同见 Zynq PS/PL，比特流安全见 FPGA 安全。

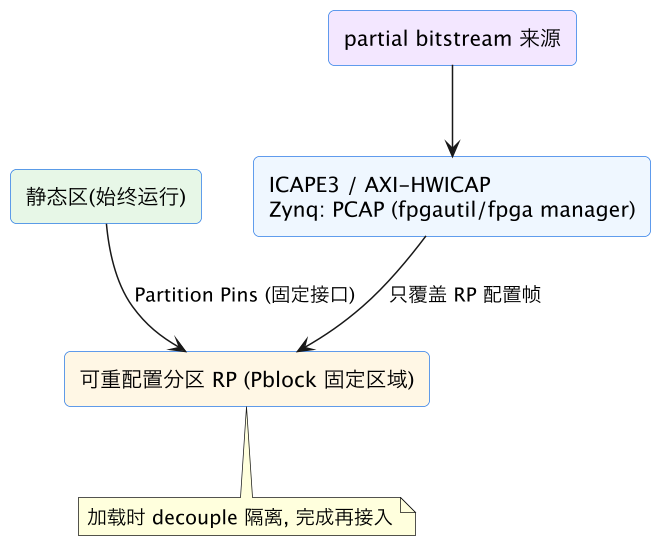

一、结构与加载路径
| 加载路径 | 场景 |
|---|---|
| ICAPE3 / AXI-HWICAP | 纯 FPGA，PL 内控制状态机或 CPU 经 AXI 喂流 |
| PCAP（Zynq） | PS 管理，Linux fpgautil/fpga manager，主流 |
| SelectMAP/JTAG | 生产/调试 |
二、分区与时序纪律
- Pblock 框 RP：资源按最大 RM 留足、对齐时钟列/BRAM 列；
- Partition Pins：RM 只经边界固定 pin 通信，端口列表与 RP 定义一致；
- 全局资源（MMCM/BUFG/DDR 控制器）放静态区共享；
- 静态时序锁存，各 RM 独立收敛，换 RM 不影响静态；
- 接口用 AXI-Stream/FIFO/valid-ready 标准解耦，便于隔离。
三、PR 实现流程
1. 综合: 顶层 + 各 RM 分别综合(RM 为独立 module)
2. link_design: RP 以 black box 占位, 静态布局布线 → 锁存 context
3. 对每个 RM: 基于锁存的静态上下文实现 RM, 生成 partial bitstream
4. 输出: full bitstream(上电用) + 多个 partial bitstream
5. 运行时: ICAP/PCAP 加载 → decouple 隔离 → 切换 → 重新接入四、工程坑点
| 坑 | 后果 | 正确做法 |
|---|---|---|
| RP 资源按小 RM 留 | 大 RM 装不下 | 按最大 RM 预留 |
| static 改了不重出 partial | 刷入功能异常 | 同版本发布+版本校验 |
| 加载时不 decouple | 假数据灌坏流水线 | 隔离/钳位+握手接入 |
| RM 直接拉静态内部信号 | PR 实现失败 | 全走 partition pin |
| RM 内放 MMCM/全局资源 | 冲突 | 全局资源留静态区 |
| 切换无数据面配合 | 丢包/状态错乱 | 暂停/缓冲/帧边界切换 |
五、分区架构设计：Pblock、partition pin 与静态区边界

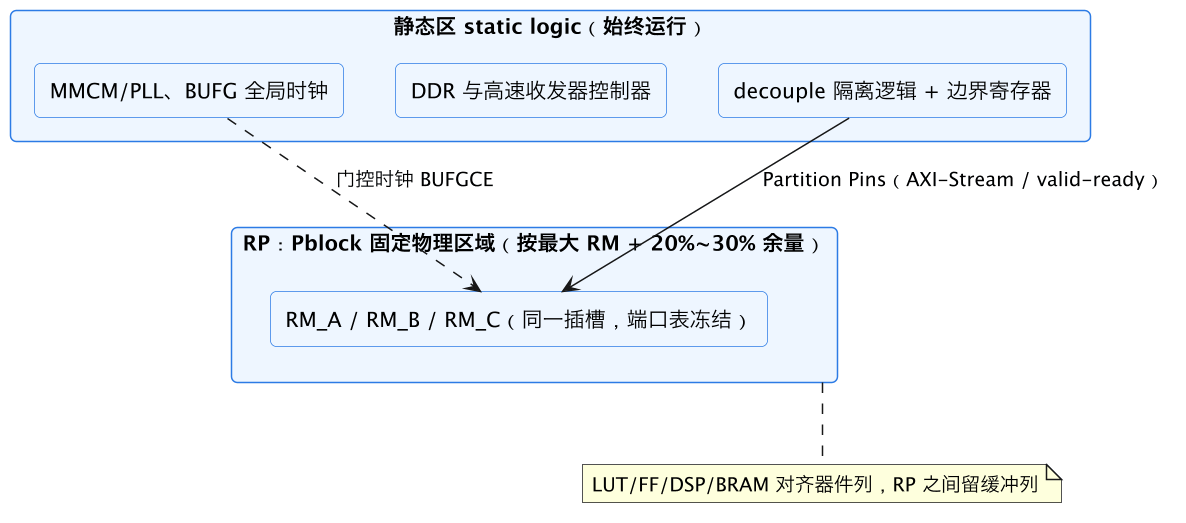

PR 项目成败的八成在第一次分区架构，而不是工具命令。设计分区要同时满足功能、物理和时序三重约束。功能上，应沿天然边界切：可切换的协议引擎、不同工作模式的算法核、多租户加速函数适合做 RM；共享的时钟/复位基础设施、DDR 与高速收发器控制器、配置控制器（ICAP/HWICAP 自身）、跨分区公共数据通路必须留静态区。一个常见错误是把“可能要改”的模块都做成 RP，结果静态区被切得只剩骨架，每个 RM 都要重复实现公共逻辑——PR 解决的是“确定要动态替换的整块功能”，不是版本管理替代品。物理上，Pblock 必须是工具可布线的完整区域：覆盖足够的 LUT/FF/DSP/BRAM/URAM（按最大 RM 再加 20%～30% 余量）、对齐器件的时钟区域和列资源（某些资源如收发器、块 RAM 列不能被 Pblock 边界斜切）、包含 RM 所需的局部时钟资源但不占有全局 MMCM；多个 RP 之间留缓冲列，降低布线拥塞互相影响。Pblock 画得太碎或跨 SLR 都会让实现时间和时序同时恶化。
接口上，RM 与静态区只能通过 partition pin（RP 边界逻辑）通信，端口表在静态设计中冻结，每个 RM 必须实现完全相同的端口（名称、位宽、方向、时钟域）。接口设计应主动标准化：数据流用 AXI-Stream + FIFO 落地，控制用 AXI-Lite 或固定寄存器组，时钟/复位/状态走专用窄端口；在边界两侧各放一级寄存器，使时序路径“止于边界寄存器”，这样 RM 内部和静态内部各自独立收敛，跨分区只有一个周期的已知延迟。禁止 RM 直接窥探静态区内部信号、禁止跨分区组合逻辑、禁止一个 RM 直接连另一个 RM（必须经静态区中转）。还应在架构期决定调试与监控接口：所有 RM 状态经统一的状态/版本寄存器上报，ILA 核放静态区通过边界信号观测（RM 内部探针需要在每个 RM 版本中预置并保持位置兼容）。把分区图画成正式架构文档（区域坐标、资源预算、端口表、时钟复位策略、切换协议），评审通过后再动工具，PR 就成功了一半。
六、时序与实现流程：上下文锁存、OOC 与多版本构建
PR 的实现流程比普通设计严格得多，理解每个产物为什么存在，才能驾驭构建失败。标准流程是：先把各 RM 作为独立模块带时序约束综合（out-of-context 思路，RM 综合时不知道最终布局，端口被当作黑盒边界）；静态设计（RP 位置放 black box）做一次完整布局布线，这一步确定 partition pin 的物理位置和全部静态布线，结果作为静态上下文被锁存；然后对每个 RM，在这个锁存上下文之上分别实现——工具只在 Pblock 内放置布线 RM，静态部分逐比特保持不变，这保证了任意 RM 之间切换不会影响静态逻辑时序；最终输出一个完整比特流（上电默认配置）和每个 RM 的 partial bitstream（部分版本还生成清除用 blank bitstream）。理解“逐比特不变”很重要：它不仅是时序保证，也是 partial 只含区域配置帧、体积可控的原因。
工程化构建有几个关键纪律。第一，版本一致性：静态上下文的哈希（或工具生成的 fingerprint）必须嵌入每个 partial 文件和完整比特流，运行时加载前由软件/硬件比对，防止旧 partial 刷新静态（错配可能导致内部冲突甚至器件级配置错误）。第二，约束分层：静态 XDC、RP 边界 XDC、各 RM 独立 XDC 分开管理，RM 内部时钟周期等约束在每次 RM 实现时生效，全局时钟定义只在静态侧。第三，结果可复现：PR 流程对工具版本敏感，工具升级后原则上要重出全套（静态+全部 partial），CI 中固定工具版本并把所有比特流作为一个发布集合管理（发布模型见 20 比特流烧录与四方版本一致 manifest/门禁）。第四，资源审计：每次 RM 实现后检查 Pblock 利用率和布线拥塞，余量低于阈值（如 LUT>80%）就预警——RM 迭代变胖是 PR 项目最常见的慢性失效。第五，构建时间管理：RM 数量多时实现时间线性增长，用并行构建和只重建变更 RM 的缓存策略，但静态上下文变更必须全量重建。把这些流程脚本化进版本管理和 CI（专家 46），PR 才不是“某位工程师电脑里的黑魔法”。
七、运行时切换：decoupling、安全状态机与切换时序

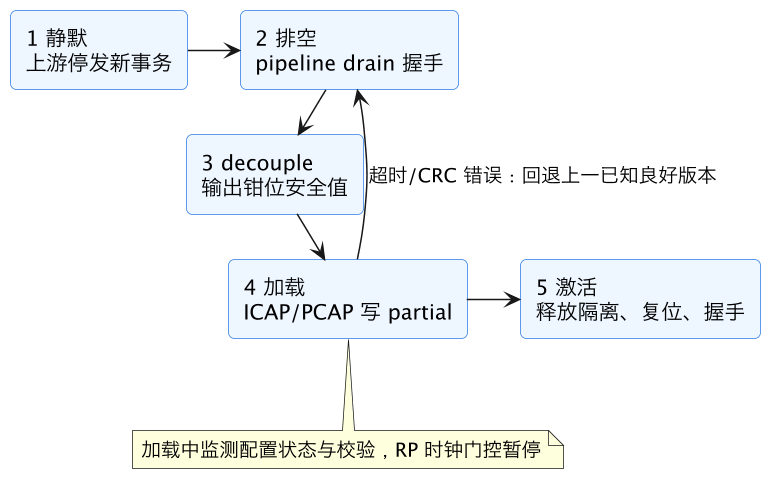

动态加载期间 RP 的配置位在逐帧改变，RM 的触发器内容和输出在中途是未定义的，直接连着数据通路必然喷出假数据、假握手甚至虚假中断。因此切换协议是 PR 设计的核心运行时逻辑，标准做法分五步：静默——上游停止向该功能发新事务（软件层停队列/驱动 quiesce，或数据面自动在报文/帧边界暂停）；排空或标记——等待 RM 内流水线排空（带 drain 完成握手），或明确丢弃在途数据并让上层按序号重放；decouple——静态区隔离逻辑把 RP 输出钳位到安全值（valid 拉低、error/中断屏蔽、AXI 通道拉空闲），输入侧保持静止；加载——经 ICAP/PCAP 写入 partial bitstream，期间监测配置状态和 CRC/校验；激活——释放隔离、复位 RM、等 ready/版本寄存器有效、重新握手恢复数据流。每一步都有超时和失败回退（加载失败恢复上一个已知良好版本），整个状态机在静态区或 PS 侧实现，绝不能放在正在被重配的 RM 里。
时序与资源细节同样要落实。加载耗时取决于 partial 体积和配置时钟：大 RP 的 partial 可达几 MB，ICAP 带宽（按器件和配置时钟，几百 Mb/s 量级）决定切换时间通常在毫秒到几十毫秒，必须在产品规格中写明“切换中断窗口”，数据面用缓冲吸收或在业务允许的维护窗口切换；Zynq 经 PCAP/DMA 加载效率高，是软件定义功能切换的主流路径。时钟策略上，多数流程建议加载时暂停送入 RP 的可门控时钟（BUFGCE 关掉），加载完成后随复位顺序恢复，避免配置过程中的时钟导致未定义行为。多 RP 系统要定义全局切换编排器：支持多个 RM 独立切换、防止切换风暴（同时重配多个区造成电流瞬态和带宽争抢）、记录切换日志（谁、何时、从哪个版本切到哪个版本、结果）。还要覆盖异常：加载掉电（上电后检测“半配置”状态并强制重配该区）、看门狗发现 RM 失活后的自动重载（fault recovery 模式）、以及产线首次烧录的默认 RM 与完整镜像策略。把这些写成状态机和时序图并做故障注入测试（截断比特流、错误版本、加载中掉电），切换逻辑才算产品级。
八、安全与供应链：签名、加密与比特流完整性
PR 把“现场改变硬件行为”变成常规操作，也因此把比特流变成了活跃的攻击面。威胁模型至少包括：攻击者替换存储中的 partial 文件植入恶意 RM（可以访问同一 FPGA 内静态区连接的全部引脚和 DMA 通道）、降级到有缺陷的旧版本（rollback 攻击）、加载损坏/截断文件造成设备异常、利用 RM 间共享资源做侧信道。防护层次如下。完整性与鉴权：高安全器件启用比特流认证加载支持（RSA/ECDSA + 哈希），partial 文件随发布签名，加载链路在写入配置端口前验签；即使器件的硬件认证不覆盖 partial（不同代际支持不同，要查手册），也应在 PS/安全处理器侧先验证再放行加载。防回滚：在防篡改存储（eFUSE 或安全闪存单调计数器）中记录已接受的最低版本号，拒绝旧版本。机密性：设计可能泄露 IP 时用加密比特流（密钥 provisioning 流程、密钥更新策略要与产线配合）。
架构隔离是纯逻辑层面必须做的：RM 只连接完成功能所必需的 partition pin，不要因为方便把全部 AXI 总线、调试口、主 DMA 通道挂到每个 RP；多租户场景中 RM 的地址访问窗口由静态区防火墙（AXI 协议转换+地址过滤）强制限定，RM 不能发起对他人内存或配置口的事务（云 FPGA Shell 模型，见 专家 24）。供给与运维：升级包按“静态镜像+全套兼容 partial”的清单发布，验签失败保留旧版本运行；调试接口（ICAP 的用户态入口、JTAG）在量产配置中关闭或加认证；切换日志防篡改（环形日志写到安全存储）。测试上要做负向验证：错误签名、跨型号文件、伪造版本号、超大文件全部被拒绝，且拒绝后设备仍处安全态。安全启动与动态重配必须整体设计——只对启动镜像签名而放任运行时加载未认证 partial，等于前门上锁、后门敞开。
九、典型应用架构：时分复用、在线升级与云多租户
不同应用的 PR 架构差异很大，识别场景能避免过度设计。场景一，功能时分复用：设备在不同时段执行不同大功能（白天采集、夜间回放；同一端口接不同传感器时加载对应协议引擎），每个功能单独装不下或用静态复现代价大，但从不同时需要。架构要点是各 RM 共享同一数据缓冲和控制面，切换可接受秒/毫秒级中断，软件按工作流调度加载；容量按最大 RM 划 Pblock，其余时刻区域闲置是有意为之。场景二，在线升级与补丁：设备要求不停整机更新某个算法模块（7×24 基础设施、认证设备）。关键不是 PR 本身而是更新协议：A/B 分区存两套 partial、后台传新版本并验签、帧/事务边界切换、失败自动回滚、版本上报；静态区变更无法热升级，仍需整机重启窗口，所以架构要把易变逻辑尽量放 RM、稳定基础设施放静态。
场景三，故障容错：静态健康监控检测到某 RM 死锁/超时（心跳停止、错误率越限）后自动加载 blank 再重载同一 RM，相当于给硬件模块加“进程重启”；注意它只能修复瞬态错误，对确定性 bug 无意义，且重载期间的数据缺口要按业务定义处理。场景四，云多租户/加速即服务：Shell+AF 模型——静态 Shell 提供 PCIe/DDR/时钟/监控/防火墙，客户 AF 作为 RM（或 DFX 分区）加载，配合 专家 08 的 SR-IOV/IOMMU 隔离；此时 partial 的来源认证、资源配额、加载频率限制、租户间清理（加载 blank 确保前租户状态不可恢复）都是平台级需求。场景五，自适应电台/多协议仪器：协议栈各层（调制/解调/编解码）按波形配置加载，常配合多 RP 流水线（一部分模块重配时其他模块维持）。决策反模式也要认识：如果功能可以静态共存（资源够）、切换必须无损且零中断、或团队没有能力维护 PR 构建与发布体系，就不要上 PR——用复位/使能的多模式静态设计简单一个数量级。PR 是有持续运维成本的架构能力，不是免费的灵活性。
十、调试、验证与 PR 项目检查清单
PR 的调试难度高于静态设计，因为问题多了“版本组合”和“切换瞬态”两个维度，必须在流程中预置可观测性。仿真：RM 端口用统一的 bus-functional model，各 RM 在同一静态测试台跑功能；切换控制状态机单独充分验证（五步协议、超时、掉电恢复）。上板调试：静态区内置各 RM 状态寄存器（版本/fingerprint、状态、切换计数、错误码）、RP 边界 ILA（观测 decouple 前后握手）、ICAP 驱动的错误状态读取；利用 JTAG 直接加载 partial 做开发期快速迭代，但发布流程走正式链路。必做异常测试：首次上电无有效 RM；partial 传输中掉电/复位；错误 fingerprint 拒绝；加载中断后的重试与回滚；连续数千次切换的稳定性（检查配置端口、软件侧内存泄漏、资源完整性）；切换与高速业务并发（收发器/DDR 持续压力下重配不相关 RP，验证静态区无扰动）；温压角下的加载可靠性。性能验证：实测切换中断时间分布、加载期间电流瞬态（多 RP 同时重配的峰值可能触发电源保护）、各 RM 在锁存上下文上的时序报告逐一归档。
项目检查清单：架构（RM 清单与边界、Pblock 坐标/资源余量、冻结端口表、时钟复位归属）；流程（工具版本锁定、静态 fingerprint 管理、full+partials 成套发布、构建可复现）；运行时（静默/排空/隔离/加载/激活状态机、超时回退、默认与 A/B 镜像、切换日志）；安全（签名/加密/防回滚、JTAG/ICAP 关闭策略、访问防火墙）；验证（各 RM 功能、切换异常注入、长稳、温压角、电源瞬态）；运维（现场升级指南、版本矩阵、回滚演练）。把 PR 当作“带运行时部署能力的子系统”而非综合技巧，组织上需要 RTL、平台软件、安全和发布工具链共同负责——做到这些，动态可重配置才会成为产品优势而不是现场事故来源。
十一、ICAP/PCAP 机制与自研加载控制器

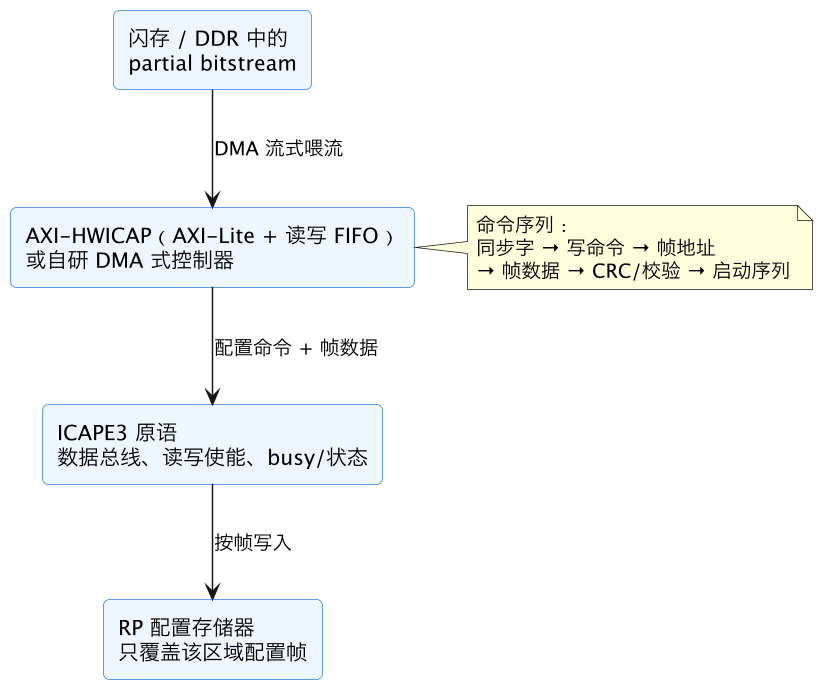

理解配置端口本身，有助于解释加载速度和失败现象。ICAP 是 FPGA 内部对配置逻辑的并行访问口：原语提供数据总线、写/读使能和忙/状态信号，外部按器件配置命令序列（同步字、写命令、帧地址、帧数据、CRC/校验、启动序列）操作；直接写原语需要严格遵循配置用户指南的时序和帧格式，因此通常不裸写，而是用两种封装：AXI-HWICAP（挂 AXI-Lite，CPU 经寄存器/读写 FIFO 喂流，配合驱动把文件搬到 ICAP）或自研 DMA 式控制器（比特流从 DDR/闪存流式写入，启动加载和性能关键场景用）。Zynq 的 PCAP 是 PS 专用配置通道，经 PS 的 devcfg/DMA 子系统，由 FPGA Manager 框架统一管理，fpgautil/echo full 到 sysfs 是应用层入口；MPSoC 上增加了更完善的权限和分区模型。吞吐估算要算清：partial 体积（MB 级）除以端口有效带宽（ICAP 宽度×配置时钟×效率），再加上文件系统/拷贝时间，得到真实切换窗口；从闪存直接 DMA 到配置口比“读到内存再写寄存器”快一个数量级。
自研控制器必须正确处理配置状态机：忙信号反压、abort/错误状态清除、CRC 错误上报、partial 写完后的启动命令；启动一次失败的加载后要有复位配置口的恢复路径。配置期间该 RP 的时钟策略（门控）和隔离由控制器与 decouple 逻辑协同（第七节）。还要注意器件代际差异：ICAPE2/ICAPE3 的位宽、时序、命令编码不同，自研代码不可直接平移。工程建议是除非有明确的延迟/无 CPU 需求，优先用厂商 IP + 标准框架，自研范围限于“文件获取—校验—调用加载”的编排层；配置帧级编程属于高风险深水区。
十二、多 RP 系统的资源与电源管理
多个可重配置分区共存时，资源和电源管理上升为系统级问题。资源预留策略：每个 RP 按其最大 RM 留 Pblock，但相邻 RP 的峰值资源需求时间不同时，一种高级做法是设计“互斥共享区”——两个永不同时活动的 RM 可以共享一片物理区域（通过静态区切换配置实现，本质是同一 RP 的两个 RM，而不是两个 RP），用软件调度保证互斥；这能显著节省面积，但分区架构和切换协议要在最初设计。电源瞬态：重配过程改变区域内开关活动，加上配置写入电流，多个 RP 同时重配可能产生明显电流尖峰；电源设计要评估最坏同时切换情况，软件编排器负责错峰加载（串行或限并发）。时钟与复位树：全局时钟在静态区统一生成，各 RP 用 BUFGCE 独立门控，复位由静态区的复位控制器按 RP 独立释放；绝不允许 RM 拥有 MMCM，因为重配时 PLL 的失去/恢复会波及共享时钟网。
布局布线拥塞的长期治理：随着 RM 迭代，Pblock 内拥塞会逐渐上升（新功能加资源），需要在 CI 中跟踪每次构建的拥塞评分和该 RM 的 WNS，逼近阈值就扩大区域或重构。多个 RP 的 partition pin 都要连到静态区，pin 总数和位置构成一个“静态区接口预算”，早期要规划好走线通道，否则后期加 RP 会发现静态区没有可用布线资源。经验是静态区也要按 70% 利用率自律——它要长期承载所有版本的接口、控制和隔离逻辑。把 RP 清单、区域坐标、资源峰值、共享关系、并发切换矩阵、时钟复位归属整理成“DFX 架构表”，每次评审更新，多 RP 系统才不会在项目后半程失序。
十三、PR 决策框架与一页纸总结
决定一个功能是否值得做成 RM，可以用五个问题过一遍：它是否需要在不重新配置整片 FPGA 的情况下改变（这是唯一硬理由）？候选 RM 间是否天然互斥（同时需要就不是 RM 问题）？切换可接受的中断窗口是多少（毫秒级通常可以，零中断必须另做双区冗余或放弃 PR）？功能边界是否清晰、接口能否冻结成标准流/寄存器？团队是否有能力长期维护“静态+N 个 RM”的多版本构建、签名发布和回滚体系？五个问题中有三个以上答案不理想，就应退回更简单的方案：静态多模式（配置一次、运行时切换工作模式）、资源时分共享的状态机实现、或换更大器件。PR 的真正成本不在首次跑通 demo，而在产品全生命周期里每次静态变更牵动全套 RM 重建、每次发布的组合验证矩阵和每次升级的安全责任。
一页纸总结：PR = 固定静态区 + 带标准边界接口的可重配置分区；Pblock 按最大 RM 预留并对齐器件资源列；partition pin 是唯一通信边界，两侧寄存器落地；全局资源全部留静态；静态上下文锁存后各 RM 独立实现，fingerprint 不匹配的 partial 绝不加载；运行时五步切换（静默、排空、隔离、加载、激活）带超时回退；安全上签名验签、防回滚、最小连接和调试口关闭缺一不可；典型价值场景是时分复用、在线升级、容错重载和多租户；工程体系上需要架构表、成套发布、CI 构建、异常注入验证和版本矩阵。把这一页真正落实到项目流程，PR 才会从“有趣的技术”变成可靠的产品能力。
十四、PR 项目常见事故复盘与组织建议
事故一，静态区误改导致现场部分功能失效：团队修复一个静态逻辑问题后只发布了完整镜像，没重出 partial，现场升级后 RM 行为错乱；根因是上下文指纹没有强制校验。对策是构建系统把 fingerprint 写入发布清单，加载器拒绝任何不匹配组合，CI 对“静态变更必须全量重出”做强校验。事故二，切换期假数据：decouple 只隔离输出、没有阻断输入握手，RM 重载后内部 FIFO 含未定义数据，恢复后第一帧损坏；对策是五步切换协议加“复位后先排空再激活”，并在帧序号上检测缺口。事故三，Pblock 慢性长胖：RM 迭代几个版本后资源逼近上限，某次工具升级直接无法布线；对策是每次构建跟踪利用率曲线，达到 80% 触发架构评审扩区。事故四，多租户串数据：云场景新租户 RM 能看到上一个租户留在 BRAM 里的数据；对策是切换时先加载 blank 清理分区，再加载新租户逻辑，密钥与会话状态只放静态安全区。事故五，升级掉电变砖：partial 写到一半断电，设备重启后 RM 区是半截配置且没有有效默认镜像；对策是完整镜像 A/B 分区、分区镜像独立 A/B、启动时校验失败自动回滚。
组织层面，PR 项目需要明确四个 owner：DFX 架构师（分区、Pblock、端口冻结）、构建/发布负责人（上下文管理、签名、CI）、运行时软件负责人（切换状态机、驱动、升级协议）、安全负责人（密钥、回滚防护、调试口策略）。把 PR 当作一个需要持续维护的平台能力立项，而不是某个版本的“高级特性”，项目成功概率会高得多，这也是许多团队用代价换来的共识。
相关与延伸
入门：PR 概念；平台：Zynq PS/PL、UltraScale+/Versal。 配套：工程版本管理、FPGA CI/CD（专家层后续）、FPGA 安全。
一句话总结
PR 让 FPGA 配置存储器分区工作：静态逻辑持续运行，可重配置分区 RP（Pblock 框定的固定物理区域）里的模块 RM 可在运行时用 partial bitstream 重载——经 ICAPE3/AXI-HWICAP（纯 FPGA）或 Zynq PCAP（Linux fpgautil/fpga manager）写入，只覆盖该区域配置帧，加载期间 decouple 隔离输出、完成后再接入数据通路。三大纪律：RP 按最大 RM 预留资源、RM 与外界只能经固定 Partition Pins 通信（全局时钟/MMCM/DDR 全留静态区）、静态实现 context 锁存后各 RM 独立收敛；版本管理是生命线——static 一变 partition pin 布局就变，所有 partial bitstream 必须同版本重新生成并做版本校验。PR 适合功能时分复用、在线升级补丁、多协议设备、容错重载和云多租户，代价是面积开销、更重的多次实现流程和毫秒级切换中断；静态多模式能解决就别上 PR。
