FPGA 进阶 42：FPGA RTL 质量检查——lint、警告治理与评审门禁
本文是
fpga/进阶层第 46 篇。检查对象来自：CDC 多时钟、复位策略、时序例外纪律；工程化落地依赖版本管理和 CI（专家层）。
本文要回答的问题
- 综合 warning 哪些必修、怎么治？
- CDC 静态检查怎么看、怎么算过？
- check_timing 看什么？
- 怎么把检查固化成团队门禁？

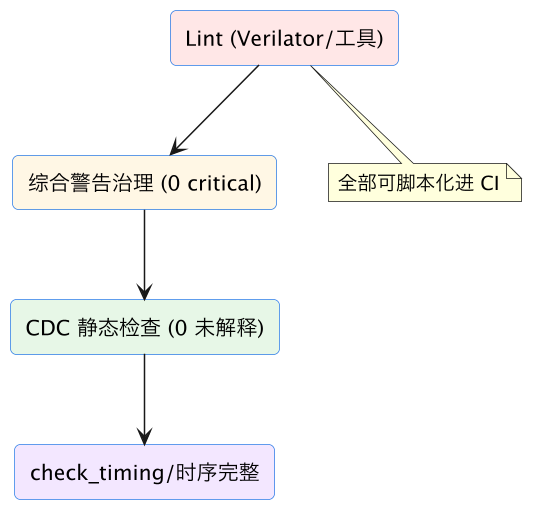

一、四道质量门禁
二、常见警告处理表
| 警告/问题 | 风险 | 处理 |
|---|---|---|
| Critical Warning（任意） | 未约束/IP/时序缺失 | 全部清零或逐条确认 |
| 位宽不匹配/截断 | 高位被斩、数据错 | 改位宽或显式 [n-1:0] 截位 |
| inferring latch | 锁存器、时序不可控 | if 补 else、case 补 default、变量全分支赋值 |
| multi-driven | 多驱动冲突 | 单一 always 驱动 |
| implicit net/悬空 | 拼错名导致信号丢失 | `default_nettype none、显式声明 |
| 敏感列表不全（仿真） | 仿真综合不一致 | @(*) 或 always_ff/always_comb |
| initial/# 延迟 | 不可综合行为 | testbench 专用，RTL 用复位 |
开源门禁：Verilator（verilator --lint-only -Wall）秒级反馈，适合 pre-commit。
三、CDC 检查
report_cdc（Vivado）或 SpyGlass/Questa CDC，每条跨域路径必须归类：
- 单 bit → 双 FF 同步器（工具识别为 safe）；
- 多 bit → 异步 FIFO / Gray 指针 / 握手；
- 静态配置/测试 → 对应
set_clock_groups/set_false_path且注释。
不允许存在"未解释"项。跨域全部走标准 CDC 模块，报告自然干净。
四、check_timing 与时序完整性
- 无 unconstrained clock（对照时钟拓扑表）；
- IO 端口 delay 约束完整或明确异步；
report_clock_interaction无意外 async/未约束；- 时序例外每条例外有依据（见时序例外篇）。
check_timing 不干净时，时序报告的"绿勾"可能只是漏查。
五、人工评审清单（节选）
- [ ] 复位统一：异步断言同步释放、每域独立；
- [ ] 跨域只走标准同步器/FIFO/握手，命名标注时钟域；
- [ ] 无组合环路、无寄存器分频（用 CE/MMCM）；
- [ ] 状态机有 default 态、死态可恢复；
- [ ] FIFO 深度有计算依据；
- [ ] 参数化、无魔数（见复用篇）；
- [ ] 新接口有自检 TB（见高级 TB）。
常见坑对照
| 坑 | 后果 | 正确做法 |
|---|---|---|
| warning 习惯了忽略 | 截断/悬空导致上板错 | 每警告必修或书面豁免 |
| critical warning 放过 | 时序/约束假象 | 零 critical |
| CDC 只靠仿真 | 随机亚稳 | report_cdc 清零 |
| check_timing 不看 | 漏分析的绿勾 | 时钟/IO 约束完整 |
| 质量靠人记得 | 时好时坏 | 脚本化进 CI |
相关与延伸
一句话总结
FPGA 质量四道门禁：lint（Verilator/工具，秒级拦语法和坏味道）→ 综合警告治理（critical warning 零容忍，位宽截断/锁存器推断/多驱动/隐式线网逐条修或书面豁免）→ CDC 静态检查（report_cdc/SpyGlass，每条跨域路径必须归到同步器/异步 FIFO/握手/静态豁免，零未解释项）→ check_timing（无未约束时钟/端口，否则时序绿勾是漏查）。原则：warning 要么修要么注释为什么可忽略，"一直有"不是理由；CDC 是结构问题仿真抓不到，静态检查是主力。固化方式：lint/综合/cdc/回归 TB 脚本化进 CI（critical>0、WNS<0、自检失败即拦提交），合并前过人工评审清单（复位/CDC/状态机/FIFO 深度/参数化）。
