FPGA 进阶 32：高层次综合 HLS 入门——C/C++ 到 RTL

本文是 fpga/ 进阶层第 36 篇。HLS（Vivado HLS / Vitis HLS）让 C/C++ 算法自动综合成 RTL IP。接口对接靠 AXI4-Stream/Lite，导出后在 块设计里当普通 IP 用；优化指令深入见下一篇 HLS 优化。

本文要回答的问题

• HLS 把什么变成什么？顶层函数、接口怎么映射？
• 为什么说"还在设计硬件"？流水/展开/分区指令干什么？
• HLS 的开发和验证流程？
• 什么模块适合 HLS、什么必须手写 RTL？

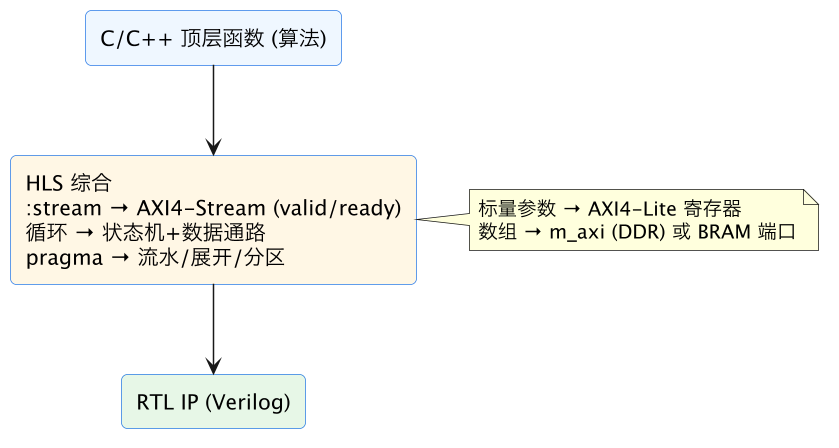

一、HLS 的基本映射

C/C++ 写法	综合成的硬件
顶层函数	一个硬件模块（IP）
标量参数（配置/控制）	AXI4-Lite 控制寄存器
数组参数	AXI4 主机口（m_axi，搬 DDR）或 BRAM 端口
hls::stream<T>	AXI4-Stream（valid/ready 流）
普通循环	串行：一个运算单元反复用，II = 循环体延迟
#pragma HLS PIPELINE	循环迭代重叠流水，II → 1
#pragma HLS UNROLL	循环展开：复制运算单元，全并行
ARRAY_PARTITION	数组拆成多块 BRAM/寄存器，解除访存瓶颈
DATAFLOW	函数/循环间乒乓/流式并行

II（Initiation Interval，启动间隔）：每多久能接受一个新输入，是 HLS 最核心的性能指标——II=1 表示每周期一个，流水打满。

二、一个最小例子

// 流式 FIR：每来一个样本，输出一个结果
void fir_top(hls::stream<data_t> &src,
             hls::stream<data_t> &dst,
             const coef_t coeffs[N]) {
  #pragma HLS INTERFACE axis port=src
  #pragma HLS INTERFACE axis port=dst
  #pragma HLS INTERFACE s_axilite port=coeffs bundle=config
  #pragma HLS ARRAY_PARTITION variable=coeffs complete

  static data_t shift[N];
  #pragma HLS ARRAY_PARTITION variable=shift complete

  data_t x = src.read();
  acc_t acc = 0;
  #pragma HLS PIPELINE II=1
  for (int i = N-1; i > 0; i--) shift[i] = shift[i-1];
  shift[0] = x;
  for (int i = 0; i < N; i++) acc += shift[i] * coeffs[i];
  dst.write((data_t)acc);
}

要点：stream 做 AXI-Stream、系数走 axilite 配置、数组 complete 分区成寄存器、循环 PIPELINE II=1 打满流水——综合后就是一个每周期出一个结果的 FIR 核，等效手写转置型 FIR。

三、开发验证流程

1. C/C++ 写算法 + C testbench：先纯软件仿真（csim）把功能和定点调对（定点化见定点 DSP 设计）；
2. 加接口/优化指令：定接口类型、PIPELINE/UNROLL/PARTITION/DATAFLOW；
3. 综合（synthesis）：看报告——Latency/II、LUT/FF/BRAM/DSP、接口波形；不达标改代码迭代；
4. C/RTL 协同仿真（cosim）：C testbench 驱动综合出的 RTL 跑周期级仿真，验证流水/握手/时序行为；
5. 导出 IP（package）：生成可在 Vivado 块设计里例化的 IP，与手写 RTL/PS 对接；
6. 上板：ILA 抓数与 C 参考模型比对。

四、适用边界：HLS vs 手写 RTL

适合 HLS	适合手写 RTL
算术密集算法（滤波/FFT/矩阵/图像/AI）	底层接口（DDR 控制器、SerDes、源同步）
参数/位宽经常迭代	精确周期控制的状态机
有 C 参考模型、算法团队软件背景	资源/时序要抠到极限
数据流规整、可流水/并行	特殊复位/跨时钟/定制协议

工程主流是混合：数据通路算法核用 HLS（AXI-Stream 流式），控制、接口、胶水逻辑手写 RTL，在块设计里拼装。

常见坑对照

坑	后果	正确做法
以为写 C 就自动快	综合出串行慢电路	主动加 PIPELINE/UNROLL
流数据用数组经 DDR 绕	延迟大、带宽浪费	hls::stream + AXI-Stream
大数组不分区	存储端口成瓶颈、II 上不去	ARRAY_PARTITION/RESHAPE
只看 C 仿真就上板	接口/流水行为没验证	必跑 C/RTL cosim
循环里有不确定退出（while 等）	综合困难/性能不可控	尽量定界循环
动态内存/指针乱飞	不可综合	用数组/stream、定址访问
HLS 写底层状态机	可读性/可控性差	该手写就手写

相关与延伸

前置：AXI4-Stream 与 Lite、块设计 IP Integrator、定点 DSP。 优化深入：HLS 优化 pipeline/unroll/dataflow；取舍深论见专家层《HLS 与手写 RTL》。

一句话总结

HLS 把 C/C++ 顶层函数综合成 RTL IP：标量参数→AXI4-Lite 配置寄存器、数组→m_axi 搬 DDR 或 BRAM 口、hls::stream→AXI4-Stream 流接口、循环→数据通路+状态机。核心认知是"仍在设计硬件"：普通循环默认串行（II=循环体延迟），要性能必须显式加指令——PIPELINE 让迭代重叠（II→1，每周期一个样本）、UNROLL 展开复制运算单元、ARRAY_PARTITION 拆存储解除访存瓶颈、DATAFLOW 让任务级并行。流程：C 仿真调功能定点 → 加指令综合看 II/资源报告 → C/RTL 协同仿真验证真实 RTL 行为 → 导出 IP 进块设计与手写 RTL/PS 拼装上板。适合算术密集、迭代快的算法核；底层接口、精确时序、资源极限场景仍手写 RTL。
