FPGA 专家 11：Zynq UltraScale+ 与 Versal——异构平台演进
一、三代平台对比
| Zynq-7000 | UltraScale+ MPSoC | Versal ACAP | |
|---|---|---|---|
| 应用 CPU | 双核 A9（32b） | 四核 A53（64b） | 双核 A72 |
| 实时核 | — | 双 R5（可锁步） | R5 |
| PL 架构 | 28nm 7 系 | UltraScale（DSP48E2/URAM） | Adaptable Engine |
| 互联 | AXI crossbar 手工连 | NIC + HP/HPC | NoC 片上网络 |
| 向量加速 | PL RTL/DSP | PL DSP | AI Engine 阵列 |
| 收发器 | 7 系 GTP/GTX | GTH/GTY 16~28G、PS-GTR | GTY 58G/PAM4 |
| 内存 | DDR3 | DDR4 | DDR4/LPDDR |
| 管理/启动 | FSBL | PMU fw + ATF/安全启动 | PLM + XRT |

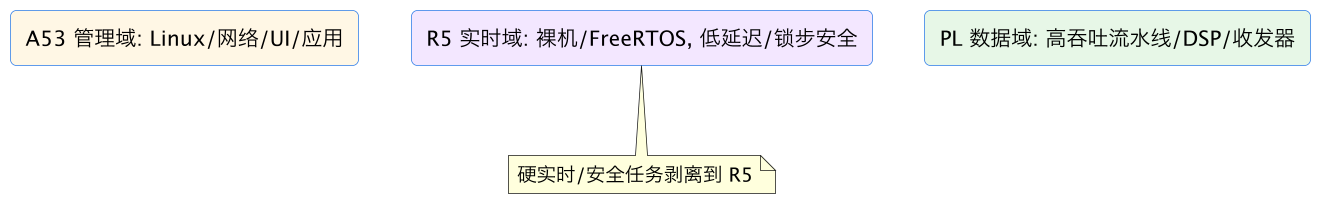

二、MPSoC 三域分工
三、Versal 关键转变
- NoC：声明"主口访问 DDR/带宽 QoS"，路由/仲裁/跨时钟域/时序由 NoC 硬件保证，告别手工 crossbar；
- AI Engine：C/C++ 编程的 VLIW/SIMD 向量核阵列，擅规则向量密集计算（5G/ML/滤波器），与 PL 经 stream、与 DDR 经 NoC 协同；
- XRT/PLM：统一运行时和平台管理，Vitis 做加速 kernel。
四、迁移要点
- DDR3→DDR4，MIG/引脚重新生成；
- 32 位→64 位（工具链/设备树/驱动适配）；
- 实时任务评估剥离到 R5；
- 启动链增加 PMU firmware/ATF（MPSoC）、PLM/XRT（Versal）；
- Versal：互联思维转 NoC、向量算法评估 AI Engine、Vitis 统一流程；
- RTL 逻辑大多可移植，重在 IP 重参数化与系统架构。
五、MPSoC 三域协同：A53、R5 与 PL 的职责工程
UltraScale+ MPSoC 相对 7000 最大的架构红利是出现了三个特性明确的执行域，用好它们的关键不是“核多了”，而是按确定性和信任级别分配职责。A53 应用域：64 位 ARMv8、虚存、完整 Linux、丰富生态，承担人机界面、网络协议、数据管理、算法的非实时部分；其调度抖动是微秒到毫秒级，任何需要硬截止期的逻辑都不能默认放这里。R5 实时域：双核 R5F，带紧耦合存储器 TCM、紧耦合中断控制器、低延迟访问外设，可运行裸机/FreeRTOS，关缓存或精控缓存时中断响应可达亚微秒到数微秒；适合实时总线主站、运动控制、安全监控、上电早期任务、对 A53/PL 的看门狗。R5 双核可分核（独立处理两路实时任务）或锁步（两核执行同一指令流、硬件比对输出，任一偏差触发异常），锁步是面向 ISO 26262/IEC 61508 功能安全的配置，代价是一半算力和更严格的诊断覆盖，不要为了“看起来可靠”默认锁步。PL 数据域承担微秒以下确定性、线速和大规模并行。
三域协同要设计通信与生命期。通信通道包括：基于共享内存的消息（OpenAMP/RPMsg，配合硬件信号邮箱和缓存维护）、PS-PL 中断、AXI 端口（R5 也可直接访问 PL/部分 PS 资源，延迟低于经 Linux 的路径）。设计原则：安全/保护链路由 R5 或 PL 独立持有，A53 文件系统损坏或重启不影响保护动作；Linux 作为可重启的“应用容器”，R5/PL 在其崩溃时进入安全态并记录事件；启动顺序上 R5 可先于 A53 运行（FSBL 加载 R5 固件），满足“上电即监控”。软件组织上建议 PMUFW（平台电源/复位服务）、R5 固件、ATF、Linux 镜像分别版本化，并定义 ABI（消息格式、共享内存布局、版本握手），否则现场升级任一组件都可能破坏核间通信。还要避免常见浪费：把 R5 当“第二个慢 A53”跑复杂网络栈，或把硬实时仍留在 Linux 用户态靠提升优先级硬撑——前者浪费了实时能力，后者在压力下必然失效。三域模型的本质是把“功能正确、实时正确、安全正确”三种正确性分配到最适合证明它们的执行环境。
六、MPSoC 电源、复位与启动：PMU、电源域和启动镜像
MPSoC 的电源和启动复杂度相对 7000 上了一个台阶，理解电源域划分是可靠设计的前提。芯片分为 PS（含 A53/R5/PS GTR 等多个子域）与 PL 电源，PMU（Platform Management Unit，一个微Blaze 运行 PMUFW）是电源/复位/时钟的仲裁中心：所有上电、域上下电、复位、挂起/唤醒请求都经 PMU 固件的 API/电源节点处理；PL 可以独立断电（PL 断电后 PS 继续运行），这为低功耗和现场重配置提供了基础，但也意味着 PL 电源的时序、监控和 PG 信号必须按器件 PCB 设计指南实现，电源违规时 PMU 会拒绝启动或触发错误停机。硬件设计要给 PL 配置和 PS 启动留足电源裕量，MPSoC 的电流需求高、瞬变大，PS/PL 去耦和电源排序不可照搬 7000。
启动链为 BootROM→PMUFW（初始化电源管理与安全服务）→FSBL（时钟/DDR/互连，加载各分区）→ATF（BL31，安全监控，提供 SMC 服务）→u-boot→Linux；R5 固件可由 FSBL 作为独立分区加载并立即运行。BOOT.BIN 是容器，BIF 文件声明各成分（pmu_fw、fsbl、bitstream、u-boot、应用 elf、R5 固件）的加载地址、权限、目标 CPU、签名/加密属性。安全启动（RSA/SHA、AES 加密、PPK 熔断 eFUSE）在 BootROM 阶段建立根信任，之后逐级验签；调试端口可被 eFUSE 永久关闭，量产板应明确策略。工程建议：用统一脚本生成 BIF/镜像并纳入 CI（专家 46）；测量每个启动阶段耗时并预算；实现 A/B 双分区 + u-boot 失败回滚 + PL 比特流独立回滚；保留安全的恢复模式（未签名调试只允许工厂模式）。PL 比特流既可作为启动分区由 FSBL 加载，也可在 Linux 运行时经 FPGA Manager 在 PMU 协调下重配（配合部分重配置见 专题 03）。把“谁在什么时候复位谁、谁先活、谁可以死”画成时序图，是 MPSoC 系统设计必须交付的一页。
七、Versal NoC 深论：声明式互联的模型、带宽与约束
Versal 最根本的变化是把系统互联从可综合的 AXI 开关变成硬化的片上网络，理解其模型才能用对它。NoC 由若干 NMU（NoC 用户接口/主入口，AXI 入端口）、NSU（从出口，接 DDR 控制器等）和内部路由组成，工具按用户声明的连接关系、时钟域、带宽/QoS 参数在硬化网络上实例化通路；DDR 控制器（PMC 管理的硬控制器）、MCDMA、PL 主口、PS 都挂到网络上。相比手工 crossbar，它消除了大量 LUT/BRAM 和时序不收敛的互联逻辑，跨时钟域在网络内部完成，延迟和带宽有可分析的结构（QoS 类、VC）。但这不是“无限带宽总线”：每条路由仍受通道速率、入口数量、DDR 端汇聚能力限制，多个主设备打同一 DDR 口时，约束仍是 DDR 保证带宽（专家 06）；QoS 设置影响仲裁顺序和延迟上界，需要按业务配置而不是默认值。
使用方法学从“连线”改为“建模与约束”：在工具中声明 NMU 的 AXI 参数（位宽、ID、时钟）、目标映射、每路业务的带宽（Mbytes/s）与读/写比例、延迟要求；工具做可行性检查并报告布线/争用，不满足时要调整入口宽度、拆分通路或改变业务假设。设计 NoC 时应把它当作网络而不是开关：估算每跳延迟（数据手册给典型值，配置后以工具报告为准）、为实时流预留带宽类、避免一个超大 NMU 汇聚所有源（多个入口更利于并行和 QoS）、把控制流量与数据流量分到不同入口。调试上 NoC 提供内部性能/错误监控（速率、占用、译码错误、毒数据），应像 AXI 计数器一样纳入遥测（专家 45）。迁移团队常见的不适应包括：地址映射在 NoC 上下文中定义而非互联地址编辑器；旧的“register slice 打拍提频”手段不再适用（网络自身流水化）；某些 AXI 信号行为（如原子操作、用户信号）受 NoC 支持范围限制，需要查兼容矩阵。把系统架构图从“方框加 AXI 线”重画为“入口—网络 QoS—出口—DDR”的流图，是从 MPSoC 思维转向 Versal 思维的标志。
八、AI Engine 编程模型：kernel、stream、内存与协同设计
AI Engine（AIE）是 Versal 区别于一切前代 FPGA 的执行单元：一列（或多列）编译型 VLIW/SIMD 处理器阵列，每核含向量运算单元、标量单元、私有程序存储器和小容量数据存储，核间用 stream（流）互连，列边缘与 PL 经 stream FIFO/锁存器连接，对 DDR 的大块数据访问经 NoC。开发用 C/C++ 写 kernel（带数据流和窗口 API），编译器做指令调度、内存分配和阵列映射，仿真用专用的编译器/模拟器和波形接口；它不是“在 FPGA 里放了个 ARM”，也不是 HLS 生成 LUT 电路，而是空间分布的软件可编程处理器阵列。适用问题有共同形状：高吞吐、规则、向量密集、流式、数据局部性好——多相信道处理、FFT/滤波/矩阵运算、某些推理算子。控制分支密集、稀疏、位级协议处理仍属于 PL 或 A72。
协同设计的核心是存储层级与数据流。AIE 的性能不取决于单核算力峰值，而取决于喂数：核内存储小，数据应经流在核间逐级处理形成流水线（一个 kernel 的输出直接是下一个 kernel 的输入），避免反复往返 DDR；与 PL 的边界按 stream 连接（PL 里的 RTL/AXI-Stream 产生/消费数据），与内存的大块交换经 NoC/DMA 按块（window/buffer）进行。典型分区：前端采样/协议和位操作在 PL，规整向量处理在 AIE 阵列，调度、参数、网络与结果管理在 A72，DMA/NoC 做数据编排。工程上要掌握的新概念包括：graph（kernel 与连接的静态描述）、tile（阵列单元）、内存库冲突（多口访问同一存储体会串行化，是常见性能杀手）、调度与同步（锁/事件/DMA 描述符）、确定性时序（阵列以确定时钟执行，适合实时信号链，但与 DDR/PS 的交互仍需缓冲和 QoS）。验证分层：kernel 级用编译器仿真，graph 级用事务级模型，系统级用 PL+AIE 协同仿真再上板；调试可见性弱于纯软件，需要在设计期规划性能计数器和状态导出。评估是否采用 AIE 的务实路径：先在 CPU 上量化算法的向量运算占比和数据复用率，复用率低、每字节都要往返 DDR 的工作负载在 AIE 上常常达不到预期；适合时再投入掌握新工具链——这是架构赌注，不应在项目中途无验证地引入。
九、平台迁移工程：7000→MPSoC→Versal 的检查单
三代平台迁移不是换器件型号，而是三类不同的工程动作，应分开评估。7000→MPSoC 的迁移项：处理器从 32 位 A9 变 64 位 A53（指针宽度、汇编、内核和驱动、设备树均要 64 位化），新增 R5（实时任务重新分配，见第五节）；DDR3→DDR4（控制器、PHY、板级、校准全面重做，专家 06）；HP 口配置、缓存一致性（CCI/HPC）、PS GTR（USB3/SATA/PCIe/DP 复用的硬核收发器，引脚和协议规划完全不同）；启动链增加 PMUFW/ATF、安全启动能力；电源树按多电源域重设计。PL 侧 RTL 多可综合移植，但时钟资源、原语（MMCM/URAM/DSP48E2）和时序约束要重签，时序收敛不能沿用旧报告结论。MPSoC→Versal 的迁移项：思维模型增加 NoC（第七节）和 AIE（第八节）；传统 PL 继续存在（Adaptable Engine），DSP/BRAM/URAM 和收发器（GTY 更高速率、PAM4 选项）演进，高速设计重做裕量；管理固件变为 PLM（Platform Management Controller）+ 运行时栈（XRT 等），开发流转向 Vitis 平台/扩展（Vivado 仍是 PL 硬件工具）；时钟、电源、配置接口按 Versal PCB/架构指南重新设计。
跨代通用纪律：建立“复用—重参数化—重写”三栏清单（业务 RTL 多在复用栏，互联/内存/启动在重参数化或重写栏）；接口抽象层（寄存器规范、DMA 客户端 API、时序控制）在原平台就解耦干净，迁移成本主要由架构解耦程度决定而非代码行数；不要试图在新平台复刻旧平台的手工时序优化（新结构的最优实现不同）；先做垂直切片（最小数据通路打通：DDR→NoC/互联→处理→主机）再全面移植；安全、启动、热、电源要在架构阶段而不是收尾阶段介入。团队技能同样需要迁移计划：软件侧从“裸机/Linux 驱动”扩展到多核生命周期/TrustZone/OpenAMP，硬件侧从“AXI 连线”扩展到 NoC QoS，算法侧需要能驾驭 AIE 数据局部性的人。把迁移当项目而不是当升级，是避免周期失控的关键。
十、选型决策与异构架构建议
最后给出平台选择的决策框架。继续选 Zynq-7000 的条件：控制+中等数据量、成本敏感、7 系 PL 资源足够（少量 1080p 视频、百兆/千兆网络、低速采集与运动控制）、生态成熟、团队已有资产；它在大量工业产品中仍是性价比最优解。选 UltraScale+ MPSoC 的条件：需要 64 位 Linux 与强应用性能、需要硬实时/安全域（R5、锁步）、多路 10G 级接口、DDR4、更大 PL；典型为高端工业控制、车载/轨交、医疗、边缘网关、多路视频。选 Versal 的条件：存在大规模规则向量/信号处理负载（无线、雷达、高密度 ML 推理前端）、需要高速 SerDes/硬 NoC 带来的集成度收益、团队有能力投入新工具链和架构模型；若只是传统控制+数据采集，Versal 的复杂度和成本不会自动转化为收益。无论哪一代，都应先用端到端带宽/延迟预算（传感器→PL→内存→主机/显示，逐段扣减）和任务—执行域映射表验证架构，再选器件；反向流程（先定“用最新芯片”再找负载）几乎必然造成资源闲置或关键路径错配。
异构架构的通用建议有四条：第一，每个功能按频率/复杂度/确定性三维落位到最合适的域，跨域只传递控制消息和成块数据；第二，安全与实时底线放在最确定、生命周期最长的域（PL/R5），Linux 负责可重启的复杂面；第三，接口一次设计到位（寄存器规范、DMA 描述符、核间 ABI、版本握手），这些抽象的寿命应长于任何单个处理器代际；第四，可观测性内建（各域时间戳对齐、跨域事件日志、性能与错误计数器），异构系统的集成成本主要花在跨域故障定位上。把这四条与各平台的启动/内存/一致性细节结合，就能把“器件选型”变成可论证的系统工程决策，而不是营销资料驱动的赌博。
十一、核间通信与多处理器数据共享：OpenAMP 模型与手工方案
MPSoC 上 A53、R5 与 PL 并存后，核间通信（IPC）成为新的设计面。标准方案是 OpenAMP：Remoteproc 负责远端处理器（通常是 R5）固件的生命周期（加载、启动、停止），RPMsg 在共享内存上提供基于 virtqueue 的消息通道（带门铃中断），Linux 侧表现为 rpmsg 字符设备/驱动，R5 侧跑 OpenAMP 库。它适合小消息、命令、异步事件，不适合直接搬大流量数据——virtqueue 的缓冲拷贝和中断节奏决定了它是控制通道。大数据应采用“共享内存+所有权交接”：在保留内存（carveout，设备树声明、对各核可见、缓存属性明确）中放数据池和描述符环，RPMsg 只传“第 N 块就绪”的短通知；这与 DMA 环形描述符是同一种模式。设计要点：carveout 内存属性在各核页表中必须一致规划（non-cacheable 最简单；用缓存则两端都要做 clean/invalidate 并注意 R5 与 A53 缓存维护指令/服务的差异）；门铃用硬件中断而非轮询；消息格式带版本号和长度字段，为固件独立升级留余地。
资源管理要避免“两个主人”：某外设/中断/内存区在任一时刻只能有一个核拥有，通过 rsc-table、设备树和一张“资源所有权表”集中声明（PL 复位控制器、看门狗、安全 GPIO 等尤其敏感）。启动模式（A53 引导 R5，还是 FSBL 直接启动 R5）决定故障模型：安全监控类功能应让 R5 由 FSBL 直接启动且不依赖 Linux 存活。没有 OpenAMP 需求或想完全控制时，可以手工实现“共享内存环形队列+硬件信号量/邮箱中断”，本质相同但要自己解决缓存同步、启动握手和超时恢复。无论哪种方案，都要做压测：双向小消息风暴、大块数据通知与消息混合、Linux 重启（remoteproc stop/start）期间 R5 的行为、共享区越界检测。IPC 层的稳定性往往比功能本身更决定多处理器系统的现场口碑。
十二、实时路径设计：从 A53 到 R5/PL 的延迟分解
“实时”不是单一指标，设计前必须把需求拆成周期、截止期、抖动、可用性四要素，再为每段路径分配预算。一个典型控制环：传感器接口（PL，亚微秒级时间戳与捕获）→PL 预处理/判决（确定周期）→R5 控制计算（数微秒到数十微秒，FreeRTOS 高优先级任务或裸机中断）→执行器输出（PL/R5 外设）。Linux/A53 完全在环路之外，只负责参数下发、日志和界面。若误把控制计算放 A53 用户态，延迟链会包括：中断响应到内核、唤醒调度、用户态抢占、cache miss，p99 抖动可能从微秒放大到毫秒，PREEMPT_RT 能改善中位数但难以承诺硬截止。R5 实时性的获得也有条件：关键代码和数据放 TCM 或写回缓存且避免 DMA/总线争用导致的不可预测停顿；中断优先级分组、把高优先级 ISR 与普通处理分开；关闭不必要的诊断窗口（扫描、调试端口）对执行时间的干扰；用锁步时还要接受比较器带来的配置约束。
PL 与 R5 的接口应尽量短：可用窄 AXI 从口/快速链路传控制结构，数据流用流式或双口内存，避免经 DDR 绕一圈。测量方法论同样关键：用一个 GPIO 在事件进入和输出时翻转，示波器测端到端延迟分布（百万次以上，给出 p50/p99/p999），而不是只看软件时间戳；在 CPU 高负载、网络流量、DDR 拥塞的最坏组合下复测。安全相关路径还要考虑故障检测时间：R5 看门狗、PL 独立超时、A53 心跳三者分工，任何一个环节死掉都能在规定时间进入安全态（与功能安全 专家 24 衔接）。最终交付的是一张“信号→各执行段→执行器”的延迟预算表和实测直方图；没有这张表，“系统是实时的”只是一句口号。
十三、迁移与选型清单：异构平台的一页纸决策
把 7000/MPSoC/Versal 的选型与设计落成可勾选项。需求澄清：是否需要 Linux 与 64 位生态；硬实时任务数量、周期与 ASIL/认证要求；数据面端到端带宽与延迟；是否需要 R5 独立于 Linux 的安全底线；向量处理占比（决定 AIE）；功耗与供电散热预算；供货周期与成本红线。架构输出：任务—执行域映射表（A53/R5/PL/AIE）；跨域数据流与带宽矩阵（套用 专家 11 方法，Versal 用 NoC QoS 表达）；端口选择（GP/HP/HPC/ACP/NoC NMU）；内存分区与缓存属性表；中断聚合与 IPC 方案；启动链、安全启动与 A/B 升级图；电源域与唤醒链；调试/日志时间基。软件输出：设备树来源与生成流程、驱动分层、固件组件版本矩阵（PMUFW/FSBL/ATF/u-boot/kernel/R5/bitstream）、OpenAMP 资源表、产线自检模式。验证：垂直切片先行（上电到数据流）；72 小时混合负载；Linux 重启/崩溃注入；升级回滚；温压角性能；安全启动篡改测试。
一条贯穿建议：先做垂直切片再扩功能。异构项目最危险的路径是各域并行开发数月、集成时才发现带宽模型、缓存一致性或启动顺序假设错误；在项目前几周用最朴素的 PL kernel+R5 心跳+Linux 驱动打通“启动→控制→数据流→中断→回收”全链，能以极低成本暴露 80% 的架构问题。Zynq 系列的真正难点从来不是某个 IP 怎么例化，而是跨处理器、跨内存模型、跨生命周期的系统纪律；掌握这些，平台从 7000 换到 MPSoC/Versal 都只是同一张决策表上的参数更新。
十四、异构平台的可观测性、调试与现场升级
三域系统（A53/R5/PL，Versal 再加 AIE/NoC）的调试复杂度是非线性增长的，必须在架构期投入可观测性，不能等出问题再拉 JTAG。启动可观测：PMUFW/FSBL/ATF/u-boot 各阶段日志通过独立 UART 或共享内存缓冲区输出，记录每阶段耗时和返回码；启动失败时能精确定位到分区验签、DDR 训练还是比特流配置。运行时分层日志：Linux 侧 syslog/结构化日志，R5 侧轻量环形 trace（带周期计数），PL 侧事件 FIFO（专家 45），AIE 侧性能/状态计数器；三路日志用硬件全局时间戳相关，PS 定期收集到统一快照。NoC 提供的速率/占用/错误寄存器要接入同一遥测，Versal 上“数据慢了”首先看 NoC 统计而不是猜。崩溃现场：A53 kernel panic、R5 异常、PL 检测到的致命事件都触发一次“现场冻结”——各域把核心寄存器、关键 FIFO 水位、NoC 计数器写入保留 RAM/持久存储，复位后由恢复软件导出，这是现场问题唯一可靠的尸检材料。
现场升级要覆盖全部组件且保证可恢复：镜像按 A/B 双分区组织（FSBL 先尝试新槽位、健康检查失败自动回滚旧槽位），PMUFW/FSBL/ATF 作为受信任链组件需要整体兼容验证；比特流可在 Linux 运行时经 FPGA Manager 更新，PL 重配置前业务先静默（停 DMA、排空 FIFO、通知对端），配置后重新握手；R5 固件升级通过 remoteproc 重启完成，但安全 IO 由 PL 保持的设计要先验证安全态。Versal 上 PLM/XRT 与外壳（shell）、内核（partition/kernel）分离的部署模型值得借鉴：稳定的平台管理部分少动，业务部分快速迭代（部署模型见 20 比特流烧录与四方版本一致 manifest/门禁）。安全调试口：JTAG/跟踪端口在量产熔断策略与工厂调试需求之间要有明确方案（认证解锁或一次性失效），防止现场设备被任意挂调试器。最终检验标准很朴素：设备在客户现场出现任何故障时，工程师不拆机、不挂 JTAG，仅凭导出的快照就能把问题归到某个域的某个模块——做到这一点，异构平台的复杂度才算真正被工程化管理，而不是在每个项目里重新交一遍学费。这也是从“会用某颗 Zynq 芯片”到“掌握一类异构 SoC 架构方法”的真正分界；前者依赖工具向导和参考设计，后者能在没有现成模板的新平台上依然做出可验证、可交付、可维护的系统决策。
常见坑对照
| 坑 | 后果 | 正确做法 |
|---|---|---|
| 把实时任务塞 A53+Linux | 调度抖动不可控 | 硬实时放 R5 或 PL |
| Versal 还想手搭大 crossbar | 违背平台设计 | 用 NoC 声明带宽 |
| 向量算法全用 RTL 堆 DSP | 功耗/开发量大 | 规则向量密集用 AIE |
| 64 位沿用 32 位假设 | 指针/驱动出错 | 工具链/驱动按 64 位 |
| 忽略 PMU/PLM 启动链 | 板子起不来 | 按新启动流程构建镜像 |
| R5 锁步当普通双核 | 资源/配置错 | 安全需求才锁步 |
相关与延伸
基础：Zynq 入门、HLS。 数据通路：AXI 互联、Zynq 数据交互、DMA 架构。 AI 加速见专家层《FPGA AI 推理加速》。
一句话总结
从 Zynq-7000 到 UltraScale+ MPSoC，PS 升级为四核 64 位 A53（Linux 管理域）+ 双 R5 实时核（裸机/FreeRTOS，低延迟确定、可锁步做功能安全），PL 升级到 UltraScale（DSP48E2/URAM、GTH/GTY、DDR4），系统分成管理/实时/数据三域——把硬实时和安全任务从 A53 或 PL 剥离到 R5。Versal ACAP 则是范式转变：用 NoC 片上网络替代手工 AXI crossbar（声明带宽/QoS，路由仲裁跨时钟域时序全由硬件保证），新增 AI Engine 向量处理器阵列（C/C++ 编程的 VLIW/SIMD 核，擅 5G/ML 等规则向量密集计算，单位功耗向量密度高于通用 PL，与 PL 经 stream、与 DDR 经 NoC 协同），管理走 PLM/XRT、开发统一到 Vitis。迁移工程上：DDR3→DDR4、32→64 位工具链驱动适配、实时任务用 R5、启动链增加 PMU firmware/ATF/PLM，RTL 本身大多可移植，重在 IP 重参数化和架构思维更新（互联靠 NoC、向量靠 AIE）。
