FPGA 专家 32：超低延迟设计——和每一纳秒、每一纳秒抖动作战
本文是
fpga/专家层第 35 篇。流水线/反压基础见 进阶 15，网络线速管线见 专家 32，确定性网络见 专家 36。
一、延迟预算：逐段纳秒账
光模块/SerDes → PCS/MAC → 头解析 → 业务(解码/策略/风控) → 编码 → 仲裁 → SerDes
固定延迟（优化对象） ＋ 排队/仲裁/软件（抖动来源，必须消灭）优化目标不是平均延迟，而是最大延迟与尾部抖动。

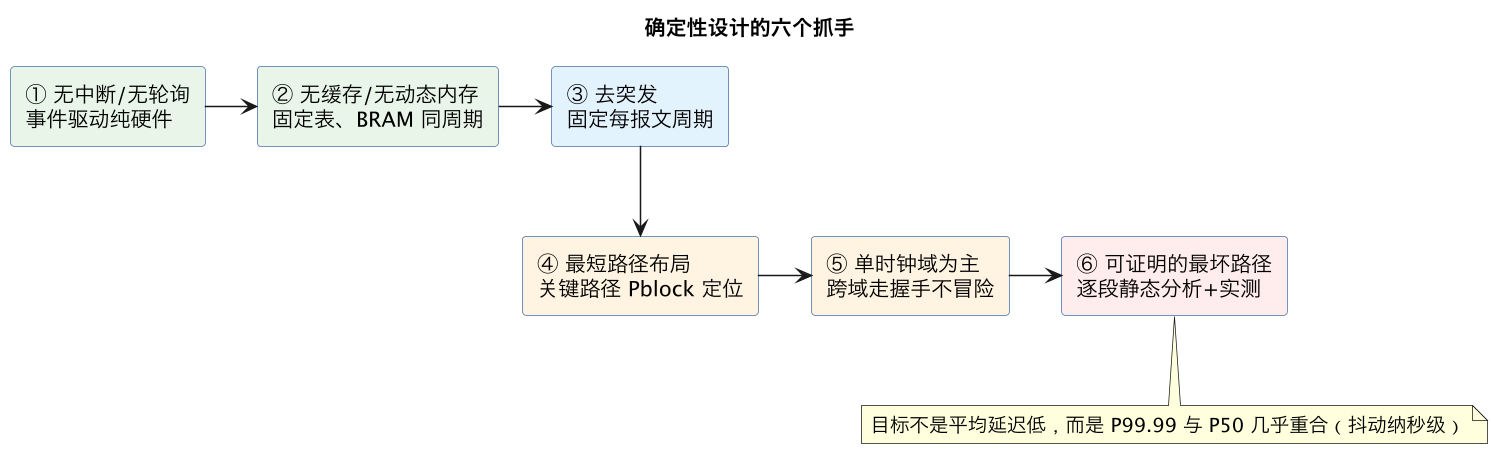

二、确定性六原则
- cut-through：头字段到齐即开始，边收边算边发。
- 热路径无共享：不碰 DDR/总线/中断/CPU，全片上单周期存储。
- 固定深度流水线：不允许动态停顿。
- 无分支电路：并行比较 + MUX 选择，替代条件跳转。
- 去突发：按可持续速率设计；超限丢旧/覆盖，不排队。
- 关键流专用：自己的订单/控制帧走绝对优先通路。
三、实现层技巧
| 手段 | 作用 |
|---|---|
| Pblock + 锁引脚（贴近收发器） | 布线短、结果可复现 |
| 局部高速时钟域 | 压缩热路径周期数 |
| flatten、复制大扇出、禁意外 retiming | 减逻辑级、稳定时序 |
| 低延迟 SerDes 模式、减弹性缓冲 | 省物理层纳秒 |
| 报文模板预生成，运行时只填字段 | 发送侧省拍 |
| 硬件时间戳入/出口 | 测准真实延迟 |
四、金融交易场景要点
行情（FAST/逐字段流式解压）→ 策略状态机 → 合规风控并行前置 → 订单模板填入 → 线速发送；主机配合 kernel-bypass 栈，但真正的决策闭环全在 FPGA。报告指标用硬件直方图（P50/P99/P99.9/Max/jitter）。

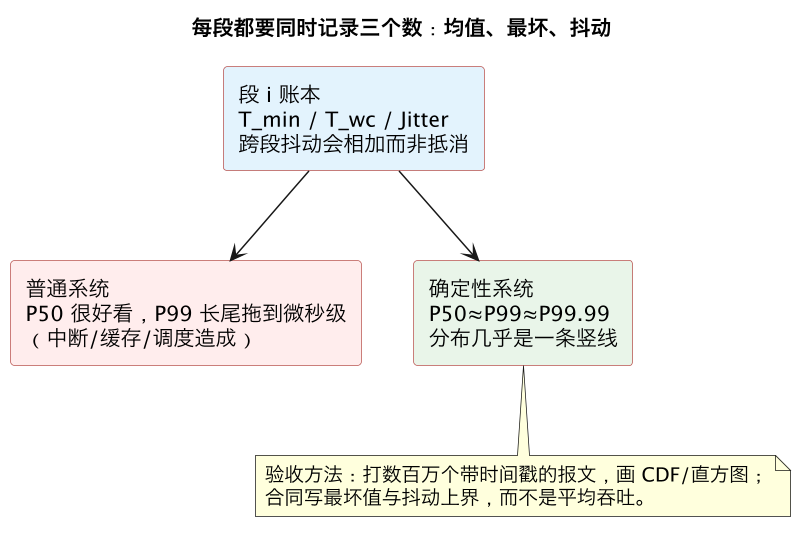

五、逐段延迟账本：从报文进 PHY 到主机可见
低延迟设计的第一步不是优化，而是建立一份纳秒级的延迟预算表，把端到端路径切成可独立核算的段，避免对着一个总耗时拍脑袋。以一条“报文从光纤进入 FPGA、处理、再发出/通知主机”的路径为例，典型段落包括：PHY/SerDes 串并转换与对齐（若干并行周期，与位宽和编码有关）、PCS/PMA 与 FEC（若启用，FEC 是大块延迟，可达数百纳秒到微秒级，低延迟场景常关 FEC 或用低延迟 FEC）、MAC 层帧处理、报文头解析、表查找（片上 BRAM/TCAM 几拍 vs 外部 DDR 上百拍，这是软件/慢路径与硬件快路径的分水岭）、决策与报文修改、输出仲裁与排队（排队延迟是负载相关的大头）、SerDes 发送，以及若要通知主机的 DMA 写入、中断/轮询、主机用户态读到的时间。每一段都标注典型值和最坏值，区分固定延迟（与负载无关、可预测）和可变延迟（排队、仲裁、等待慢介质）。
固定延迟与可变延迟要分开管理。流水线级数带来的是固定延迟，增加几级流水通常不影响吞吐和确定性，最坏值等于典型值，这类延迟好预算；真正可怕的是可变延迟：FIFO 排队、与其他主设备争用 DDR/总线、中断响应、主机调度、缓存缺失，它们的最坏值可能是典型值的几十上百倍且难以预测。低延迟架构的核心努力，就是把可变延迟逐出快路径——查表全放片上、热路径不经过 DDR/PCIe 往返、输出端口给关键流量保留专用队列或严格优先级、主机通知用轮询而非中断、主机侧绑核并隔离（isolcpus、无中断、无调度迁移）。做完这些，端到端延迟分布才会从“长尾失控”变成“集中在一个可签合同的窄区间”。
cut-through 与位宽/频率的取舍直接决定基础延迟。store-and-forward 收齐整帧再转发，延迟等于帧时长；cut-through 收到头够做决策就转发，把延迟压到头部处理时间。在极致场景里，还要最小化并行度带来的序列化延迟：更宽的内部总线 + 更高时钟能让一个 beat 承载更多字节、减少“等数据攒够一拍”的时间，但宽总线可能压低频率反而增加每拍时间，需要联合优化。甚至要审视编码：64b/66b、64b/67b、FEC 等链路编码都有固有块延迟，协议选项本身就是延迟预算的一部分。
主机侧的尾巴常被 FPGA 团队忽略，却可能是最大头。FPGA 算完写 DDR 再中断、内核唤醒、上下文切换到用户态，轻易就是 1~10 微秒且抖动巨大；kernel bypass（DPDK 式用户态轮询完成队列、DMA 直接写用户态预注册内存、专用核自旋等待）能把这一段压到亚微秒且几乎无抖动，代价是独占 CPU 核。要把“数据在 FPGA 里很快、但主机 10 微秒后才看到”的系统算账算清楚——很多所谓 FPGA 低延迟方案的实际收益被软件尾巴吃光。是否走内核、是否零拷贝、用中断还是轮询、绑核和电源管理（关闭 C-state、固定 P-state）都应写进延迟预算表并用实测填充，而不是只测 FPGA 段自嗨。
六、确定性的工程化：让最坏值可证明、可测量、可签合同
低延迟有两个常被混为一谈的目标：低均值/中位数和低尾延迟（P99/P99.9/最大值）。交易、控制、精密测量等场景真正付费买的是后者——一个平均 500ns 但偶尔 50μs 的通路，比稳定 800ns 的通路危险得多。因此工程重点是让延迟分布尽可能窄、最坏值可分析，并能在出厂和运行期被证明。
排除抖动源是确定性的主线。逐一识别并处理：①排队——关键流走无排队或有界深度的专用队列，严格优先级保证它不被背景流量阻塞，队列深度按最坏突发设计且明确丢包策略（宁可丢也不无界等待）；②资源争用——快路径用独立的存储 bank、独立总线、独立端口，不与统计、日志、控制面共享会停顿的资源；③中断与软件——快路径完全轮询化、不依赖中断和操作系统调度；④动态行为——避免在快路径上做动态内存分配、动态仲裁、动态长度的复杂操作，一切时间可静态推出；⑤时钟相关——用单一快时钟域或设计有界的跨时钟 FIFO，避免 CDC 引入的不定等待。把所有“取决于当下忙不忙”的因素从路径上拿掉，剩下的才是可签合同的延迟。
有界性比平均值更重要。对每个缓冲都要回答“最多排多久”，而不是“平均排多久”：FIFO 深度由生产/消费速率差和最大突发按最坏情况算出，并给出满时行为（反压到哪、丢谁、是否标记）；仲裁器用加权/严格优先级并能证明高优先级流的最大等待；表查找用固定级数的流水/TCAM，延迟固定；任何“等软件响应”的握手都要有硬件超时和降级。设计评审时，对路径上每个模块索要“最坏延迟 + 推导依据”，串起来就是系统最坏延迟。无法给出上界的模块（通用 CPU、DDR 随机访问、PCIe 重读）不允许出现在承诺低延迟的路径上。
测量体系与设计同等重要，因为无法测量就无法签合同。硬件侧应内置高精度时间戳：在报文进入的第一拍打进入时间戳、离开时打离开时间戳（用同一全局时钟，最好支持 IEEE 1588/PTP 纳秒级时基），把逐段或端到端延迟随报文镜像/统计导出；在线维护延迟直方图（分桶计数）而非只记平均，这样能持续看到 P99/P99.9 和长尾。测试要覆盖最坏负载组合：满背景流量打满所有端口、突发小帧、表查找压力、DDR 繁忙、控制面操作（更新表项、读统计）并发进行时，关键流的尾延迟仍要满足指标。只在空闲环境测“裸延迟”是自欺欺人。还要做温度/电压/器件批次的 corner 测试，因为慢 corner 下固定延迟也会上升。
把延迟指标变成合同和回归项。定义明确的 SLA：在规定背景负载和报文混合下，关键流的延迟均值、P99、最大值各是多少，以什么时基、在哪两个物理点之间测量。把这套测量自动化进回归（见 专家 39 的硬件 CI），每次改 RTL 都跑一遍延迟直方图，任何把尾延迟推过红线的提交立即拦下。很多团队功能和吞吐有回归、延迟没有，结果几个月后没人说得清系统现在的最坏延迟是多少——对低延迟产品，这等于核心指标失控。

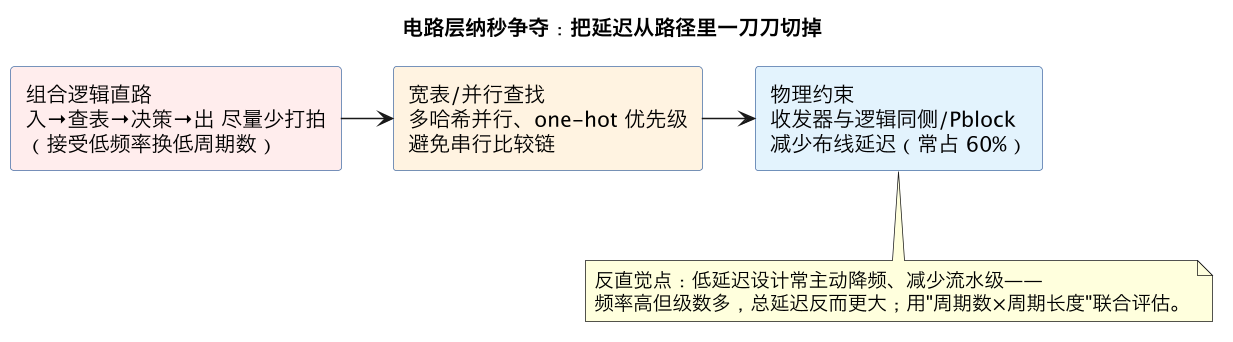

七、实现层技巧：电路层面的纳秒争夺
在架构把可变延迟逐出之后，剩下的固定延迟要靠电路与微架构技巧一纳秒一纳秒地抠。这些技巧各自收益不大，但叠加起来可能决定一个方案是 400ns 还是 800ns。
时钟频率与位宽的联合优化。提高频率直接降低每拍时间，但受限于关键路径和 SerDes 参考时钟；加宽大位宽能提高吞吐却可能因布线和多路选择拉长关键路径、反而降频。正确做法是让数据通路上的组合逻辑深度与目标频率匹配：重逻辑（复杂查找、大加法树、长 mux）切更多流水级，把每拍做的事减到最少；对真正的热点手工规划布局（把紧耦合的解析/查找/决策逻辑约束在相邻区域），减少布线延迟——在高速设计里布线延迟往往超过逻辑延迟。不要无脑追求最高综合频率，而要在“频率 × 数据位宽”满足线速的前提下，使头部关键路径上的级数最少，因为延迟等于级数除以频率，级数减半哪怕频率略降也可能更快。
把慢操作移出快路径。任何需要多周期的操作都不能阻塞直通流：大规模转发放小容量片上缓存（常用表项驻留），未命中送慢路径/预测转发；统计计数器用批量回写（先在片上累加，定期刷 DDR），绝不为记账停报文；日志、镜像、控制命令全走独立通道和队列。解析和查表尽量并行化：报文头一到就并行展开所有可能字段、并行发起多张表查找，再用选择器组合结果，用空间换串行级数。决策结果若可预测，可用推测（speculation）：先按最可能的结果启动动作，确认后再提交/撤销，掩盖查表延迟。
仲裁、队列与内存系统的低延迟配置。给关键流设严格优先级或专用通路，避免它在公平仲裁里排队；输出端最小化 FIFO 深度并保证关键流永远先服务（代价是背景流可能被饿死，要明确这是有意的策略）。片上存储选延迟确定的分布式 RAM/BRAM 而非 URAM/DDR 存热表；BRAM 配置成单周期读、避免读改写；双口/多口 RAM 支持并行查找。跨时钟域只在边界发生且用有深度的异步 FIFO，把 CDC 延迟计入预算，快路径内部尽量单时钟域。物理层选择低延迟模式：关 FEC 或用低延迟 FEC、关不必要的编码/扰码选项、选择 cut-through 的 MAC/PCS 配置并核对厂商 IP 的延迟参数（很多 IP 默认配置为吞吐/可靠性优化，延迟并非最低）。
主机与软件路径的极致化。用户态驱动、预注册并 pin 住的 DMA 缓冲、描述符和完成队列映射到用户态、专用核自旋轮询，是把主机尾延迟压到亚微秒的标准组合；运行时关闭该核的中断、调度、地址空间随机化带来的 TLB 抖动，使用大页降低 TLB miss，锁死 CPU 频率、禁用深度 C-state。FPGA 侧用 DMA 直接写主机预分配内存并在数据末尾写一个“完成标志/序号”，轮询核只见一次内存读即知就绪，省掉中断。时间戳在 FPGA 内打、随数据一起给主机，避免主机时钟和读时间误差污染测量。最后保持收益的边际意识：先用延迟账本定位最大的几段（往往是排队、FEC、主机软件，而不是某级组合逻辑），把精力花在占比最大的段上；把一个 5μs 的 FEC 关掉，胜过把 300ns 的电路优化到 250ns。

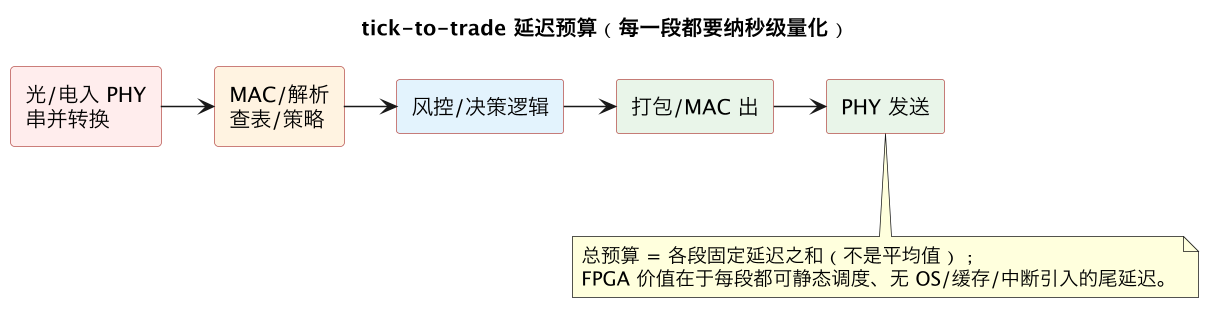

八、金融交易场景：为什么 FPGA 是 tick-to-trade 的标配
高频/低延迟交易是 FPGA 低延迟能力最被严格检验的领域，理解这个极端场景的需求，能反哺一切确定性设计。交易系统的核心指标是 tick-to-trade 延迟：从市场行情报文（tick）的第一个比特进入网卡，到 FPGA/主机解析行情、依据策略更新订单簿/产生信号、做出下单/撤单决策、再把订单报文送上线缆，全程的时间及其抖动。市场是严格的时间优先竞争，更快且更稳定的参与者在流动性提供中占优；而 FPGA 把传统“网卡→内核→用户态进程→策略→内核→网卡”的几微秒到几十微秒、抖动巨大的路径，压缩到几百纳秒、抖动几十纳秒，因此成为顶级做市和低延迟策略的事实标准。
为什么必须在 FPGA 内做决策，而不只是“FPGA 收包 + CPU 算”。哪怕用 kernel bypass 把主机路径压到亚微秒，一次 FPGA→CPU→FPGA 的往返仍引入纳秒到微秒级且受 CPU 抖动影响的延迟；极致策略把整条快路径——行情解析、协议解码、订单簿更新（撮合簿本身用片上 RAM 组织成可每拍更新/查询的结构）、风控的硬阈值检查、订单生成与协议编码——全部做成 FPGA 内的固定流水线，CPU 完全退出 tick-to-trade 关键路径，只负责配置参数、加载策略、监控和慢路径（如非关键消息、收盘处理）。这正是“快路径硬件、慢路径软件”原则最纯粹的体现（通用方法论见 专家 31）。
确定性和公平性在交易场景被放大到极致。不仅要快，还要可复现：同一行情序列在相同状态下必须产生相同决策和相同延迟，否则策略回测与实盘不一致、难以归因；尾延迟决定最坏情况下的成交质量，一个偶发抖动可能让一批订单滑点。因此系统追求无排队或有界排队、无中断、无软件介入快路径、全局纳秒时基（PTP 锁相到交易所时钟），并对每个决策附带精确时间戳用于合规与复盘。风控（pre-trade risk）也必须在下单前的硬件路径上强制执行（最大下单量、价格范围、净头寸、自成交防护），既满足监管要求又不显著增加延迟——风控做成并行检查、不通过即拦截，而不是事后审计。
工程上的特殊约束：行情协议往往是组播 UDP、小包、突发尖峰（开盘/收盘/波动事件时 PPS 暴增），系统必须按最坏突发率线速解析不丢包；多个交易所/多条链路要并行接收并做时钟对齐和序列仲裁；订单簿更新与查询在同一拍可能冲突，存储结构要专门设计；可靠性要求极高（交易时段宕机即真金白银损失），需要冗余（双 FPGA/双链路热备、状态复制、故障时确定性切换）和完善的健康监控。配置更新（风控参数、交易开关、策略表）要能在不停快路径的情况下安全生效（原子更新、版本号），并支持一键 kill switch（硬件级撤单/停发）。
可借鉴的方法论并不只属于金融业：①把端到端关键路径整体下沉为有界流水线，把通用计算推到慢路径；②用纳秒时基和逐事件时间戳让每个决策可测量、可复盘、可签 SLA；③按最坏突发而非平均负载设计；④安全/风控/合规检查并行内建而非串行追加；⑤冗余和确定性切换作为架构的一部分。凡对实时性、确定性、可观测性有高要求的场景（工业控制闭环、精密测量、5G 前端、自适应光学、实时防护），都能从这套思路受益——差别只在延迟目标的数量级，而“逐段预算、逐出可变、有界可测、快慢分离”的纪律完全一致。
九、典型坑与低延迟验收清单
低延迟项目的失败模式高度集中，汇总如下并给出可执行的验收清单。
只看均值不看长尾：报“平均延迟”而回避 P99/最大值，在客户的背景负载下偶发抖动被抓。正解是以 P99/P99.9/最大值为设计和验收指标，用硬件时间戳直方图在最坏负载下测量。
快路径混入慢介质/软件：片上放不下的表走 DDR、统计写 DDR 阻塞、关键决策等主机、用中断通知，引入不可控长尾。正解是热表热状态全片上、旁路统计、主机退出关键路径、快路径轮询化。
store-and-forward / FEC / 默认 IP 配置：整帧缓存、开启 FEC、使用吞吐优先的 MAC/PCS 默认参数，基础延迟白白抬高几百纳秒到微秒。正解是 cut-through、低延迟 FEC/关 FEC、核对并选择 IP 的最低延迟配置，写进预算。
队列无界、仲裁“公平”：关键流和背景流在同一个公平队列里竞争，拥塞时尾延迟爆炸。正解是关键流严格优先级/专用有界队列，明确满队列行为（丢背景保关键）。
主机尾巴吃掉收益：FPGA 很快，但 DMA+中断+内核+调度到用户态已数微秒。正解是 kernel bypass、用户态轮询、pin/绑核/大页/锁频/关 C-state，并把主机段纳入端到端预算实测。
只在空载测试：空闲时测裸延迟，满载和控制面并发时完全两回事。正解是满背景流量 + 突发小帧 + 表项更新/统计读取并发的 corner 矩阵压测。
没有时基/无法逐段归因：出了尾延迟问题不知在哪一段。正解是统一 PTP 级全局时基，进出口和关键段打时间戳，在线延迟直方图并纳入回归。
为省资源牺牲确定性：共享总线/动态仲裁/多周期操作放在快路径省了 LUT，却引入不定等待。正解是关键路径资源专用、一切延迟可静态推出、无界等待模块不得入快路径。
低延迟验收清单：①有逐段纳秒预算表，区分固定/可变延迟，总最坏值满足 SLA；②快路径无 DDR/主机/中断依赖，热表全片上；③cut-through、低延迟链路配置确认；④关键流有严格优先级和有界队列，满时行为明确；⑤主机 kernel bypass、绑核、锁频、大页配置到位并实测；⑥全局 PTP 时基，进/出口时间戳、在线 P99/最大值直方图；⑦在满背景负载、突发、控制面并发、温度/电压 corner 下尾延迟达标；⑧风控/安全检查并行内建、有 kill switch；⑨冗余/热备与确定性切换验证；⑩延迟直方图自动化进每次 RTL 回归并设红线。把这十项作为低延迟产品的出厂门槛，才能交付“最坏也够快”而不是“平均很快”的系统。

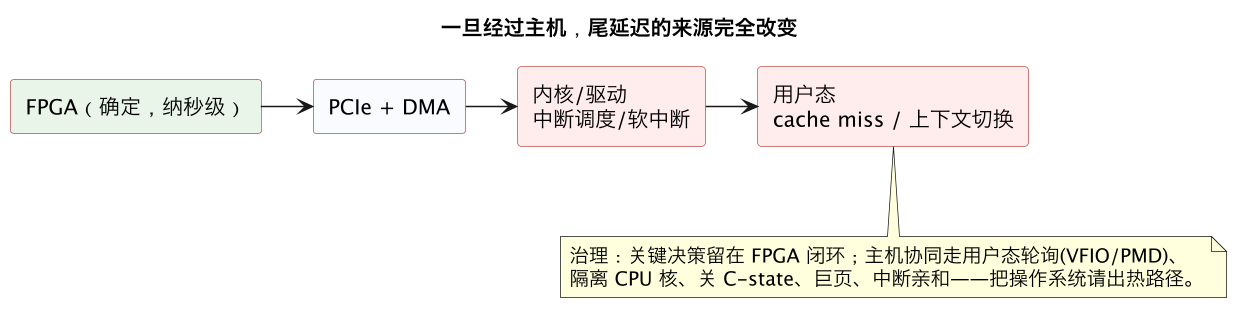

十、确定性软件栈：当 FPGA 必须和主机协同时的尾延迟治理
许多低延迟系统里，FPGA 负责硬件快路径，但事件最终仍要交给主机（做风控判断、写日志、与策略进程通信），这时主机软件会成为尾延迟的新主导项，前面在电路上省下的几百纳秒可能被一次上下文调度全部吞掉。确定性软件栈的目标，是让主机侧的关键线程也具备可分析的延迟上界，方法和硬件同构：识别抖动源、逐出关键路径、为剩余等待设界。
关键线程的环境隔离：把处理核从内核调度器手里“赎身”——用专用 CPU 亲和性绑定（affinity），配合内核启动参数把这些核从通用调度和内核卸载任务中隔离（isolcpus/nohz_full/rcu_nocbs），中断路由到其他核（IRQ 亲和性），关键线程提升为实时策略且锁内存（mlockall，杜绝缺页）。电源管理全部固定：禁用 C-state、锁 P-state/主频，因为一次深睡唤醒就是几十微秒的抖动。硬件上让 FPGA 的完成事件走 MSI-X 直送绑定核、用用户态轮询而非中断（或仅在无任务时由中断兜底），DMA 缓冲预注册、零拷贝。做完这些，主机侧事件响应可压到亚微秒且分布很窄。
软件结构上去抖动：关键路径不做内存分配（预分配对象池/无锁环形队列）、不上锁或只用自旋无锁结构（避免被调度走还持有锁）、不打同步日志（日志写共享无锁缓冲由后台线程刷盘）、不碰文件系统/网络栈这类不可预测路径；系统调用减到最少，或用内核旁路用户态框架。批处理与延迟的矛盾用“自适应”处理：低负载立即提交（最低延迟），高负载才聚合（保吞吐），切换阈值和最坏延迟一起设计。时间测量用 TSC/硬件计数器，关键操作打点在线生成延迟直方图，使尾延迟成为持续可见的线上指标（与 专家 39 的硬件 CI 遥测一致）。
协同边界的契约：FPGA 与主机之间要约定什么是硬实时（硬件保证）、什么是软实时（软件尽力），不要让业务依赖“主机在 X 微秒内必响应”——凡是上界必须保证的动作（安全联锁、超时熔断、kill switch）都在 FPGA 内闭环；主机只负责可容忍毫秒级抖动的决策和监督。主机看门狗与硬件看门狗分层：软件心跳喂硬件狗，软件停摆时硬件进入安全态。这样即使软件栈做不到严格硬实时，整个系统的安全与正确性仍由有界的硬件路径兜底。
十一、典型系统的延迟预算分解：三个参照案例
把原则落到具体数字上，建立数量级直觉。案例一高频行情处理 + 自动决策（tick-to-trade 量级）：SerDes/PCS 约几十至上百纳秒、MAC 与报文头解析数拍（按 300MHz 约十几到几十纳秒）、表查找（片上 BRAM/TCAM 式）数拍、决策流水数拍、报文生成与 SerDes 再数十纳秒，FPGA 内总计常见数百纳秒；若经主机 kernel bypass 约再加一微秒上下，走内核则跳到数微秒至数十微秒且无界。预算控制重点是关 FEC、cut-through、全片上查找、决策不下主机。
案例二工业实时闭环（EtherCAT/TSN 类毫秒级周期）：单周期预算常为 31.25μs/125μs/1ms 级，链路传播、从站处理、主站计算都在预算内，余量用于抖动和重试。FPGA 在这里通常承担从站 ESC/从控制器或 TSN 桥，关键是中断响应与处理的最坏时间落在周期的一小部分、网络调度窗（见 专家 36）与本地控制周期对齐，余量不足时把运动控制内环下沉硬件。数字上宽裕，但确定性（绝不超时）比平均快更重要，预算用最坏情况做满。
案例三低延迟采集/测量（ADC 流到结果）：ADC JESD/LVDS 解串与帧对齐数十到上百纳秒、数字下变频/滤波按流水级数（每级一个时钟周期）、判决与时间戳同拍、经 PCIe 上送主机则受 DMA 批量与 TLP 延迟影响（数百纳秒到微秒级）。若只需触发本地响应，把阈值判决和时标留在 FPGA（纳秒级），主机只收摘要；若必须上送，用小块高频 DMA 或 P2P 直写对端设备避免主机参与。
三个案例的共同方法是逐段列预算、标注固定/可变、把可变段重设计或移出关键路径、再用硬件时间戳实测 P99/最大。新手用总吞吐反推延迟，专家直接为最坏路径做加法——这就是低延迟工程与普通性能工程的分野。
总结
超低延迟设计把"排队、缓冲、批处理、共享、软件"全部当成敌人：cut-through 固定流水线 + 热路径片上专用 + Pblock 贴近收发器 + 用丢包代替排队，并用硬件时间戳直方图对尾部延迟负责。
