FPGA 专家 26：设备驱动与 OS——让主机把 FPGA 当成一台设备用起来

本文是 fpga/ 专家层第 29 篇。PCIe/TLP/BAR 硬件侧见 专家 07，DMA 架构见 专家 08，云端多租户见 专家 30。

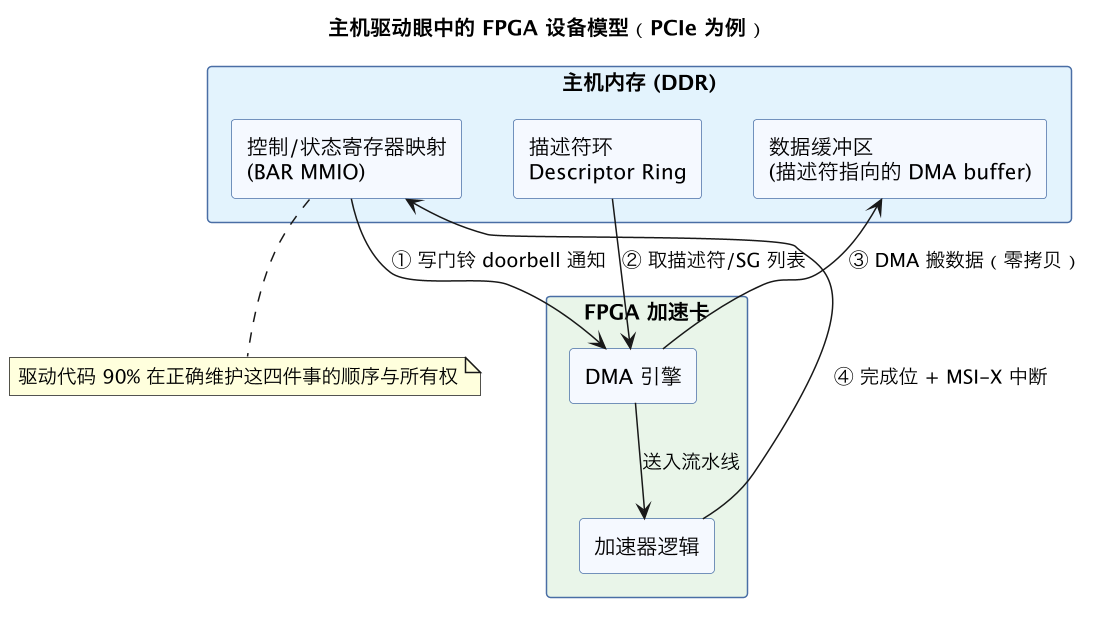

一、主机视角：FPGA 就是"寄存器 + 缓冲 + 门铃 + 中断"

用户进程  ──写命令──► 描述符环(共享内存) ──doorbell(MMIO写)──► FPGA 引擎
   ▲                              ▲                                │
   │ mmap BAR / 用户态轮询         │ pin+map(物理/IOVA)             │ DMA
   └──完成轮询/MSI-X◄──────────────┴──────────────── 主机 DDR ◄─────┘

四个必须解决的问题：地址怎么翻译（虚→物理/IOVA）、数据怎么同步（缓存一致性）、谁通知谁（doorbell/MSI-X）、怎么并发保护（屏障与队列）。

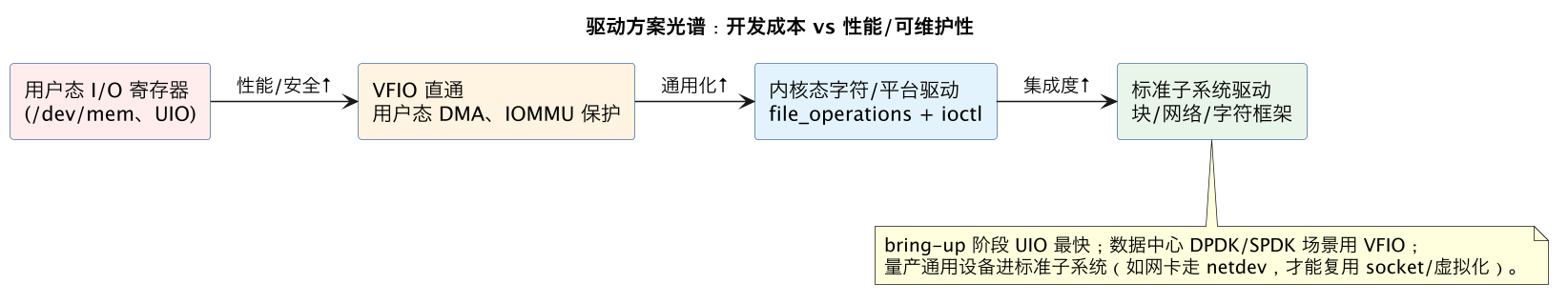

二、驱动方案光谱

方案	内核代码量	性能/延迟	隔离安全	适用
/dev/mem 裸 mmap	0	高	无，危险	实验室原型
UIO	极小模块	高（可轮询）	弱	自研设备、快速开发
VFIO	0 自研（框架）	高、用户态	IOMMU 隔离	DPDK/SPDK、云直通
完整字符/平台驱动	大	看实现	完整、标准	正式产品

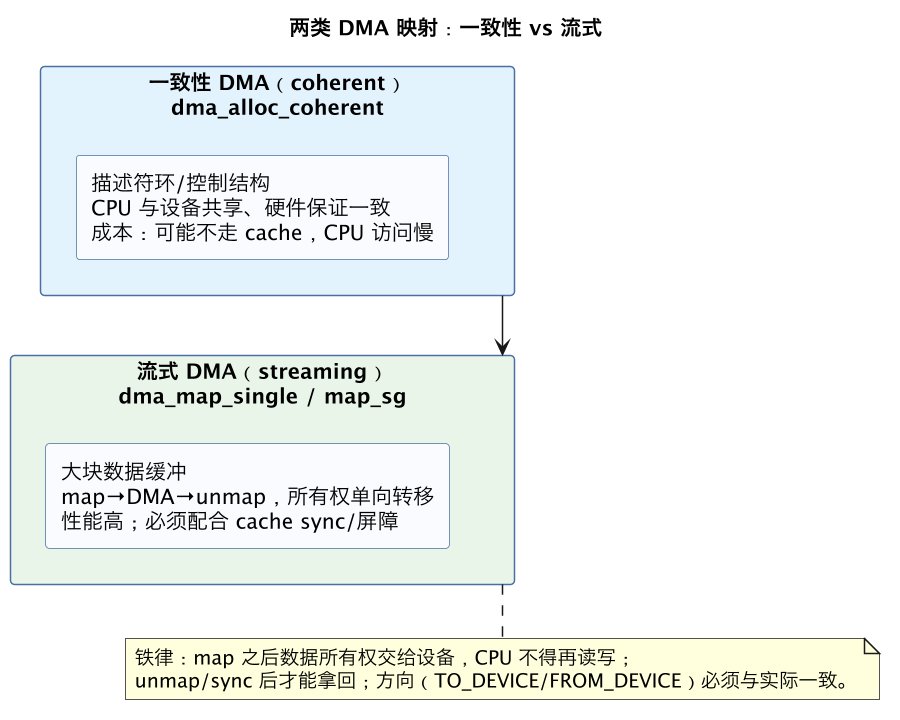

三、DMA 两类映射

• 一致性 dma_alloc_coherent：非缓存/强序，CPU 与设备立即可见，放描述符环、控制结构。
• 流式 dma_map_single/_sg：按需 pin + 同步，放大数据缓冲；设备访问前后用 dma_sync_single_for_device/CPU 管缓存所有权。
• IOMMU 把分散物理页映射成设备可见的连续 IOVA，并提供越权访问保护。

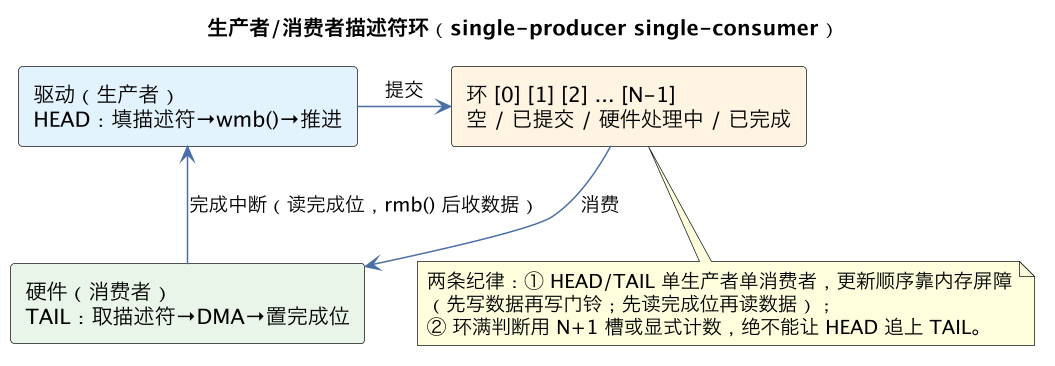

四、描述符环的软件纪律

ring[widx].buf  = dma_addr;
ring[widx].len  = len;
wmb();                       // 数据与描述符必须先于门铃可见
ring->widx      = widx + 1;
wmb();
writel(DOORBELL, &regs->db); // MMIO 通知硬件

• 完成侧：读硬件消费者指针前后配对屏障；中断（MSI-X）与轮询二选一或混合。
• 高频低延迟：用户态 + busy poll + 大页 + 绑核 + isolcpus；省 CPU 用中断/NAPI 混合。

五、常见坑清单

缓存未同步导致"数据偶发是旧的"；32/64 位描述符截断；字节序；DMA 跑向未 pin 的页；复位后描述符环状态不一致；MSI-X 未开退回 INTx；VFIO 没开 IOMMU/VT-d；大页未预留导致 mmap 失败。

六、驱动栈的分层解剖：从应用到寄存器的每一层在干什么

要把 FPGA 驱动写对，先要能在脑子里把主机软件栈“切片”。以 Linux 上一块 PCIe FPGA 加速卡为例，一次“应用把数据交给硬件算、再取回结果”的调用，会自上而下穿过若干层：用户态应用调用一套用户态库（SDK/runtime，封装好的 open/ioctl/共享内存 API）；进入内核后是字符设备驱动或更专门的平台/PCI 驱动，它负责设备发现、寄存器映射（把 BAR 空间 ioremap 成内核可访问地址）、中断注册、DMA 内存的分配与同步；再往下是 DMA 引擎驱动（可能复用内核 dmaengine 框架，也可能是 FPGA 自研 DMA IP 的专用驱动）、中断控制器、PCIe 子系统和根复合体；物理上则是 TLP 包穿过 PCIe 链路到达 FPGA。每一层都可能丢东西、缓存东西、重排东西，理解数据和控制流究竟在哪一层被如何处理，是定位“软件说发了、硬件没收到”这类跨域 bug 的前提。

控制路径与数据路径在驱动里必须分开设计，这与 FPGA 内部“控制面/数据面分离”是同一个原则的软件映射。控制路径走寄存器：驱动把命令、地址、长度写进 FPGA 的控制寄存器（通常经 MMIO，即内存映射 IO），这类访问每次几十到上百纳秒、强烈有序、不可缓存，量小但要求精确。数据路径走 DMA：硬件在驱动授权下直接读写主存里的数据缓冲区，吞吐极高，但要求缓冲区物理连续或经 IOMMU/SMMU 得到设备可寻址的地址、要求 Cache 一致性被正确处理、要求生命周期严格受控（内存绝不能在硬件还在 DMA 时被释放）。把大量数据用 MMIO 寄存器逐字节拷贝，是新手驱动最常见的性能灾难；反过来，用 DMA 去传递只有几十字节的命令，又会因为描述符设置和缓存同步的开销得不偿失。

驱动里最精巧、也最容易出错的构件是内存映射与寄存器访问的抽象。硬件寄存器在内核里不是普通内存：它可能 side-effectful（读一个 FIFO 数据寄存器会弹出一个元素、写一个中断清除寄存器才有清中断效果）、可能要求严格的访问顺序（先配长度再写启动位，顺序反了硬件会用旧值动作）、可能跨 CPU 架构有不同的内存类型语义。因此寄存器读写必须经过封装好的访问函数（Linux 的 readl/writel、ioread32/iowrite32），它们插入正确的内存屏障、保证访问宽度和顺序，而绝不能为了“快”把寄存器区当普通指针解引用、更不能让编译器把对同一寄存器的多次访问合并优化掉。一份好的 FPGA IP 驱动，寄存器偏移、位域、复位值、访问副作用都用宏或结构体集中描述，与硬件寄存器手册一一对应，这样硬件改位域时驱动的改动点清晰可审计。

DMA 地址是三套地址，必须时刻分清：用户虚拟地址（进程私有的、可换页的指针）、内核虚拟/物理地址、以及总线地址（设备经 IOMMU 或直接看到的地址）。驱动要做的，是把用户传来的缓冲区“钉住”（pin/lock，防止它被换出或移动）、为设备建立 DMA 映射（dma_map_single 一类接口）、得到能写进 FPGA 描述符的总线地址，等硬件完成后再解除映射。在 64 位系统上还要处理设备地址位宽：很多 FPGA DMA IP 早期只支持 32 位地址，而主机内存普遍在 4GB 以上，必须用 DMA 掩码告诉内核，或借助 IOMMU 转换，否则会出现“小内存机器正常、大内存机器偶发坏数”的诡异故障。对这套地址生命周期缺乏敬畏，是 DMA 类疑难杂症（坏数、踩踏、随机 panic）最大的根源。

把这几层看透之后，一个重要的工程判断会浮现：驱动代码的复杂度应当尽量下沉到可复用的库和框架，用户态 API 保持稳定。硬件每改一版 RTL，寄存器/DMA 细节会变，但应用团队不希望每次都改业务代码。成熟团队会把“发现设备、映射、DMA、中断、同步”封装成一层稳定的内核驱动加一层薄薄的用户态 runtime，对应用只暴露“打开设备、提交工作、等待完成、查询状态”几个语义稳定的调用。这样 RTL 迭代时改动被限制在驱动内部，应用和测试可以持续复用，硬件团队也能独立演进——驱动在这个意义上不是“让硬件能跑的附属品”，而是隔离硬件变动、保护软件投资的正式接口层。

七、用户态/内核态边界与零拷贝：性能是怎么一层层漏掉的

高性能 FPGA 加速（网络、存储、金融）对主机软件栈的核心诉求是低延迟和高吞吐，而操作系统内核边界恰恰是开销最集中的地方。一次传统的 write/read 系统调用，要经历用户态陷入内核、拷贝数据、调度、再返回用户态，每次上下文切换几十到上千纳秒，且会让本可流水线化的数据被同步点打断。理解开销从哪里漏，才能有的放矢地堵。

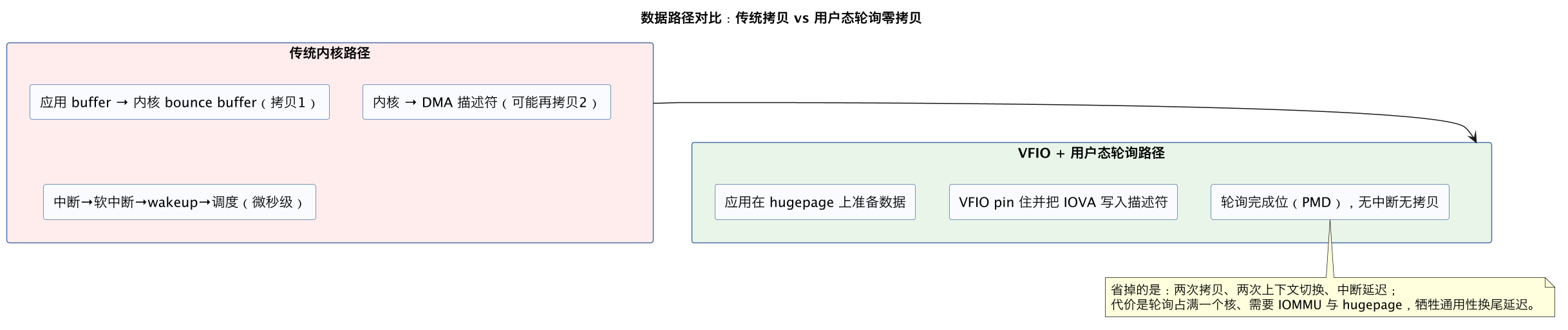

第一道大漏是数据拷贝。朴素路径里，一份网络报文可能被拷贝多次：网卡 DMA 到内核缓冲、协议栈处理、再拷贝到用户态缓冲；反过来用户数据也可能先拷到内核、再由 DMA 引擎取走。每次拷贝都吃内存带宽和 CPU 周期，在百 G 级流量下完全不可接受。零拷贝（zero-copy） 的思路是让硬件和用户态共享同一批物理页：驱动把用户缓冲区 pin 住并映射给设备，DMA 直接在用户内存上读写，省掉内核中转拷贝。代价是缓冲区管理变复杂（要处理页面不连续、生命周期、地址转换），且把内存安全的责任部分交给了应用，因此通常只对大块、长生命周期、性能关键的缓冲开放，并配合严格的所有权约定。

第二道漏是系统调用与上下文切换。即使数据零拷贝，每包都 ioctl 进内核仍是巨大开销。高性能方案普遍采用 用户态直接访问硬件（kernel bypass）：把设备的控制寄存器/门铃和一部分队列映射到用户态，应用通过轮询用户态可见的完成队列（poll mode driver，DPDK 是代表）直接收发描述符，完全绕开内核中断和系统调用。这样延迟可以压到亚微秒且抖动极小，但代价是放弃内核调度的便利、需要独占一个或多个 CPU 核专门轮询（自旋耗能）、安全边界下移到用户态框架。是否值得，取决于业务是否真的处在“每微秒都要争”的区间——很多通用场景用标准内核驱动加中断聚合反而更省资源、更好维护。

第三道漏是中断与轮询的调度策略错配。高速通路用每描述符一次中断会把 CPU 淹没在中断上下文里（中断风暴），吞吐反而下降；纯轮询延迟最低但空载也烧满一个核。成熟驱动按负载自适应：低速率用中断省电省核，速率升高切换到中断聚合（一批完成或超时才中断），极高负载干脆进入轮询模式（如 NAPI 的思路）。FPGA 侧通常也提供中断节制/聚合寄存器（coalescing），由驱动按吞吐/延迟目标配置。中断、聚合、轮询不是三选一的信仰，而是一条随流量连续调节的旋钮，好的驱动会暴露这套参数并给出按场景的推荐值。

第四道漏是Cache 一致性同步和内存屏障的误用。在一致性强的 x86 平台上，DMA 与 CPU 之间往往硬件保持 Cache 一致，但在 ARM、RISC-V 或不带一致性的 FPGA SoC 上，驱动必须显式地在 DMA 前后做缓存同步，同步范围错误（太大浪费、太小漏数据）直接造成性能或正确性问题。内存屏障同理：屏障不足会乱序出错，屏障过多会把性能拖垮，应当只在“配置寄存器→敲门铃”“读取完成位→取数据”这些真正需要顺序的点插入，而不是全局乱加。很多“在我机器上快、换平台就慢/出错”的驱动，病根都在这一层对架构差异的想当然。

第五道漏是队列深度与流水线没有喂满。硬件 DMA 和加速器通常能接受一串排队的描述符、在内部并行/流水处理，但若驱动一次只提交一个描述符就死等完成，硬件会反复“饿肚子—干完—等下一个”，吞吐远低于线速。正确做法是维护足够深的描述符环（ring），让飞行中的请求数（queue depth/outstanding）足以盖住“提交—处理—回写”的往返延迟，使硬件始终有活干；同时用背压（队列满时应用阻塞）防止无限堆积。延迟和吞吐在这里是两个独立目标：低延迟要少排队、请求尽快穿透；高吞吐要深排队、喂满管线。驱动要允许应用按业务选择偏延迟还是偏吞吐，而不是写死一个队列深度。

收尾的判断标准是：任何一层引入的抽象，都要能用一次明确的收益（拷贝数减少、切换减少、队列填满）来证明。性能驱动不是把所有技巧堆满，而是先用 perf/时间戳计数器把一次端到端操作的耗时拆解到各层（拷贝多少、切换多少、等中断多少、DMA 多少），找到占比最大的那一档漏点精准封堵，再复测，避免在只占 2% 的环节上投入 80% 的复杂度。

八、并发、同步与生命周期：驱动里最难证明正确的部分

驱动代码与普通应用最大的区别，是它天然运行在高度并发、且一旦出错就可能整机崩溃或损坏数据的环境里。同一块 FPGA 设备可能被多个进程同时打开，多个 CPU 核可能同时调用驱动、同时触发中断，硬件可能在软件正在拆除资源时仍在做 DMA。正确性的核心是对“共享状态”和“异步事件”的严格管理，而这部分恰恰无法靠“多测几次碰巧没出问题”来保证。

第一组问题是并发访问设备与共享数据结构。多个线程/进程同时往同一个描述符环提交工作，若没有保护，环的头尾指针会竞争错乱、描述符被重复使用或跳过。需要用锁（自旋锁用于极短的、不能睡眠的临界区，互斥锁用于可能阻塞的操作）或无锁环形队列（单生产者单消费者环可以做到无锁，靠内存序保证）来串行化入队/出队。但锁也不能乱加：在持锁期间等待硬件完成、或在原子上下文里调用可能睡眠的函数，会造成死锁或内核告警。设计上要尽量缩小临界区——只在修改环指针和元数据时持锁，把耗时的内存拷贝和 DMA 设置放到锁外。

第二组问题是中断与进程上下文之间的竞态。典型的同步模式是：进程提交工作后在一个等待队列上睡眠，硬件完成中断到来时，中断处理程序（上半部）只做最少工作（确认中断、把完成描述符摘下来），再唤醒等待队列或调度下半部（tasklet/workqueue/threaded irq）做耗时处理。这里到处是竞态窗口：进程刚要睡、中断恰好到来；多个完成事件合并成一次唤醒；虚假唤醒（spurious wakeup）。必须用标准的“检查条件—若未完成则可中断等待—被唤醒后重新检查”循环，而不是睡死等一次唤醒。还要处理设备在等待中被复位/关闭的情况，等待必须能被信号或拆除流程打断，否则进程会永远挂在内核里。

第三组，也是最危险的一组，是DMA 缓冲区与硬件的生命周期。规则极其刚性：一块内存一旦被映射给硬件做 DMA，在硬件明确报完成之前，软件绝不能释放它、不能解除映射、不能让它所在的进程退出（否则物理页被回收另作他用，硬件会把数据写进无辜的内存——这就是经典的“DMA 野指针踩踏”，症状是随机、难以复现的数据损坏甚至全盘崩溃）。因此缓冲区的所有权状态机要清晰：空闲→已提交给硬件（软件不可碰）→硬件完成（经同步后软件可回收）。关闭设备或进程异常退出（release/remove/异常路径）时，驱动必须先停住硬件、排空或等待所有在途 DMA、解除全部映射，然后才能释放资源。这条拆除路径最容易被忽略（因为正常流程很少走到），却是生产环境中文件描述符泄漏、设备 reset、热拔插时出大事故的地方。

第四组是寄存器访问与硬件状态机的跨域同步。软件对硬件的“命令—状态”交互本质是两个异步状态机用共享寄存器通信，必须假设硬件任何时候都可能正忙、可能报错、可能不按软件预期响应。每一次“写启动位→轮询完成位”都要有超时（无超时的轮询在硬件挂死时会永久锁死内核）；每一个状态位都要按硬件手册规定的方式读取和清除（很多状态位写 1 清零，读不清除，写错语义会漏掉事件）；中断使能位、软复位位、错误状态位的初始化顺序要在“冷启动、热复位、错误恢复”三种情形下都成立。把这些交互集中成几个有明确前置/后置条件的辅助函数（如 hw_reset()、wait_idle_timeout()），比在驱动各处散落裸轮询可靠得多。

第五组是可重入、错误处理与资源回收的纪律。内核代码里每一次内存分配、映射、注册都可能失败，驱动必须在任意一步失败时，把此前已申请的资源按相反顺序干净释放（goto 错误处理标签是内核惯例），否则长时间运行会泄漏 DMA 内存、中断号、设备号。设备移除（PCI 热拔、驱动卸载）路径要与正在进行的 IO 正确互斥，保证“不会有任何代码在设备资源释放后还去敲寄存器”。这类代码写起来繁琐、平时难触发，但它决定了一块加速卡能不能在服务器里连续运行三年、经历无数次 reset 和固件升级而不留下隐患。

衡量这部分质量的，不是功能跑通时的表现，而是压力和异常下的行为：满队列并发压测数小时不乱序不丢包；在高负载时反复 kill 应用、reset 设备、卸载重载驱动不泄漏不死锁；拔掉线缆、掐断供电、灌入非法描述符都能返回明确错误而不是 panic。把这些“破坏日”做成固定的压力测试场景（见 专家 39），驱动的并发正确性才算是被验证过，而不是“我这边试了试没问题”。

九、从裸机到生产驱动：方案光谱与团队能力匹配

同一个“主机要驱动 FPGA”的需求，可以用复杂度相差上千倍的方案实现，选错档位会造成两种相反的失败：小团队为并不复杂的设备硬套完整内核框架，陷入维护泥潭；或者产品级设备长期停留在裸机轮询的原型代码上，撑不住多用户、高性能和长期运维。关键是按设备的使用场景、性能目标、部署环境和团队能力，选择光谱上合适的位置，并预留向上演进的路径。

光谱最简单的一端是裸机/寄存器直驱：在单片机或无操作系统环境里，直接把控制寄存器映射成指针，轮询状态位，无中断、无 DMA 或用最简单的 DMA。这种方案代码量小、行为完全可见、延迟确定，适合 bring-up 早期、极简单的控制设备、或安全关键且要求确定性的嵌入式场景。它的边界也很清楚：不支持多用户、没有任何资源隔离、性能靠轮询烧 CPU、无法复用操作系统的网络/存储栈。很多硬件团队的第一版“能跑”演示都在这一档，问题是常有人把这一档代码直接带进了量产服务器场景。

第二档是轻量字符设备 + ioctl + 中断：在 Linux 下写一个字符设备，应用通过 open/read/write/ioctl 与驱动交互，控制走寄存器、数据可用 DMA，中断通知完成。这是大多数 FPGA 控制类/中等吞吐设备的“甜点区”——能进 Linux 的设备模型、支持多进程 open（内部串行化）、有标准的权限管理（/dev 节点权限）、可用标准工具和脚本运维，复杂度也可控。它不追求 kernel bypass 的极致延迟，但对绝大多数仪器、采集卡、控制设备、中速加速器完全够用，且团队学习成本合理。

第三档是融入内核框架的标准驱动：网络类设备接入 net_device/ndo、存储类接入 block/SCSI、DMA 接入 dmaengine、内存/加速器接入合适的子系统，让 FPGA 设备表现成一个标准网卡、块设备或 DMA 通道，直接复用内核协议栈和上层生态。优点是与系统集成度最高、可被标准工具管理、不需要自定义用户态 API；代价是要吃透对应子系统的约定和回调模型、调试更绕。判断标准很直接：如果你的 FPGA 在逻辑上就是“一块特殊网卡/特殊 SSD”，那就把它做成标准网卡/块设备，而不是发明一套私有 ioctl 让应用重新实现 TCP 栈。复用内核栈几乎总是长期更优，只有当内核栈的开销或模型确实挡不住性能目标时才另起炉灶。

第四档是高性能 kernel bypass 框架：DPDK（网络）、SPDK（存储）、自研用户态轮询驱动，把队列和门铃映射到用户态，绑核轮询、零拷贝、用户态 DMA。这一档换来亚微秒延迟和接近线速的吞吐，是高频交易、超大规模网络/存储卸载的必选项；但代价是需要专门的 CPU 核、用户态框架的运维复杂度、与内核生态的割裂、以及对内存安全和隔离更重的责任。它不是“更高级的默认选择”，而是只有在量化分析证明内核路径确实是瓶颈、且团队有能力长期维护用户态栈时才应采用。

跨档演进时，有几条降低返工的设计原则。其一，无论哪一档，寄存器定义、DMA 描述符格式、命令协议都以“硬件无关的描述层”集中定义，使上层策略与下层寄存器细节解耦，这样从裸机迁移到 Linux、从 ioctl 迁移到标准子系统时，协议层和测试可以复用。其二，用户态 API 从第一天就保持语义稳定、最小化（提交/完成/查询/复位），底层档位变化不影响应用。其三，尽早定义“软件可见的设备行为契约”：完成顺序、错误如何上报、复位后哪些状态丢失、内存一致性要求，让驱动各档位都实现同一契约，测试可以在契约层面统一编写。

最后要诚实评估团队能力与维护成本：内核驱动要求开发者理解并发、内存模型、子系统约定并接受上游社区的代码标准（若要合入主线）；用户态高性能栈则要求对 PCIe、缓存、轮询调度有深入理解。把方案复杂度压到“团队能在产品整个生命周期内独立调试和维护”的水平，比在原型阶段追求最先进架构更重要。一个朴素但正确、可观测、可压测的中档驱动，长期价值远超一个没人敢改的炫技驱动。

十、常见坑对照表与 bring-up 现场指南

下表汇总主机侧驱动 FPGA 时最高频的坑，按“现象—根因—正解”组织，可直接用于评审与 bring-up 现场排查。

寄存器写了没反应：根因多为地址/偏移错（设备树或 BAR 偏移与硬件不一致）、访问宽度不对（硬件是 32 位寄存器却用了 8/16 位访问）、访问被编译器/缓存优化重排。正解是核对硬件地址映射与设备树、严格用 readl/writel、在“配置→启动”之间加必要屏障，bring-up 第一步先做一组寄存器写读回与版本号读取（呼应 20 比特流烧录与四方版本一致 manifest/门禁 的版本寄存器思想）确认通路。

DMA 偶发坏数据：典型根因有缓冲区未 pin 住被换页/移动、给硬件的是虚拟地址而非总线地址、32 位设备地址掩码在大内存机器上越界、缓存未同步、字节序或尾部位宽处理错。正解是走标准 DMA API（map/unmap）、正确设置 dma_mask、在非一致平台显式同步、并先用小而确定的图案做端到端 DMA 环回（已知数据发出去收回来逐字节比对）再上真实业务。

性能远低于预期：按漏点逐项查——是不是在用 MMIO 搬大数据（应改 DMA）、每包一次中断（应聚合/轮询）、队列深度为 1 没喂满流水线、上下文切换/拷贝过多（考虑零拷贝/kernel bypass）、屏障加太多。正解是先测量分层耗时再针对性优化，别凭直觉。

高负载下随机死锁/panic：多为生命周期和竞态问题——硬件仍在 DMA 时缓冲被释放、持锁等待硬件、中断与等待唤醒竞争、无超时轮询撞上硬件挂死。正解是严格的缓冲所有权状态机、锁内不睡眠不等硬件、标准等待循环带超时、所有硬件交互都有超时和错误分支。

复位/拔板/重载驱动后资源泄漏或挂死：拆除路径未排空在途 DMA、未释放中断/映射/设备号、等待中的进程没被唤醒。正解是实现完整的 remove/error 路径，先停硬件、排空 DMA、唤醒并拒绝新请求、再逆序释放，并把“满载时反复 reset/卸载”做成压测。

跨平台行为不一致（x86 正常、ARM/RISC-V 出错或变慢）：内存序和缓存一致性差异、对端序想当然、对齐要求不同。正解是用标准 IO 访问器和 DMA API、显式屏障与同步，不依赖某一架构的强一致默认。

bring-up 现场推荐顺序：①电源/链路先通——lspci 能看到设备、Vendor/Device ID 正确、BAR 分配正常；②只读寄存器——版本/状态寄存器读值合理，证明映射和访问宽度；③写读回——挑可读写且无副作用的 scratch 寄存器验证写通路与顺序；④单次寄存器命令——触发一个最小的、可观测的硬件动作（点亮 LED、回环一个字符）；⑤单描述符 DMA 环回——已知图案端到端比对，先小后大；⑥中断——从轮询完成切换到中断完成，验证中断到来与清除语义；⑦描述符环与多请求队列，验证顺序与背压；⑧并发/异常压测——多进程、满载、reset、拔板、非法输入；⑨性能调优——测量分层、按漏点加 DMA/聚合/零拷贝；⑩长期稳定性与运维——版本可读、错误可计数、日志可定位、固件/比特流可升级可追溯。严格按这个阶梯推进，每一级稳定了再上一级，能避免“功能、性能、稳定性问题搅在一起无从下手”的典型困境。

总结

主机侧 FPGA = BAR 寄存器 + DMA 缓冲 + 门铃 + 中断：原型用 UIO、产品/云用 VFIO+IOMMU、标准产品写平台驱动；数据用 coherent/流式 DMA 映射，命令走共享描述符环，低延迟靠用户态轮询+大页+绑核，同步纪律靠内存屏障。
