FPGA 原型验证专题 14：可观测性插桩——dont_touch、信号保留、probe 插入与可见性预算 ​

更新时间：2026-09-12。本文是「ASIC FPGA 原型验证系统」专题 06~25 深体系列分册，对应阶段 2（约束标记/插桩）。观测硬件架构见既有 专家 45 片上 trace 系统，平台侧调试入口见 22 ILA/VIO 高级调试。

这一篇在链路里的位置 ​

阶段 2 输出的 dont_touch 约束保护需要观测的信号，避免阶段 3/4 的优化把网线删并。插桩信息必须与 RTL ID/GateID 绑定，阶段 5 采到的数据才能在阶段 6 回映到 RTL 层次。观测点设计因此是"编译期决策、运行期受益"。

本文要回答的问题 ​

  • 综合为什么会"删掉/合并/重命名"信号？哪些优化（常量传播、死逻辑消除、跨层次打平）破坏可见性？
  • dont_touch / keep / mark_debug 各管什么层级，放在哪一层（Compiler vs Vivado）最有效？
  • probe 如何把深层层级信号引到观测点？扇出很大的 probe 会不会影响时序？
  • 可见性预算：trace 存储深度/宽度、时钟、布线、引脚如何限制同时可见信号数？
  • 静态全量插桩 vs 动态可切换 probe（多路复用、信号交换矩阵）如何取舍？
  • 插桩如何与 ID 体系绑定，保证 Gate 域采集可回映 RTL？
  • 插桩对面积/时序/频率的扰动（observer effect）如何控制与评估？

一、为什么默认「看不见」：综合会主动删信号 ​

RTL 波形里的信号是按源码命名的网线，但从 RTL 到比特流经过两级优化（Compiler 逻辑综合 15 编译器逻辑综合 工艺无关网表/两级综合 + 厂商 P&R），大量网线在物理上不复存在：

  • 常量传播：接常量的输入被折叠，整条逻辑被证明永不变；
  • 死逻辑消除（DCE）：输出无人使用的模块和网线被删——调试想看的内部状态，对「功能输出」而言常常正是「无用」的；
  • 等价合并/重命名：两根恒等网线合并、表达式重构，原名消失；
  • 层次打平：跨模块边界优化后，层次路径不再对应物理边界；
  • 寄存器重定时（retiming）：触发器在组合云前后移动，原寄存器不存在了。

结果是：等上板后再加探针，工具报「找不到该网线」。可见性必须在编译期提前买——这正是本篇在阶段 2 存在的原因。

二、保护机制：dont_touch / keep / mark_debug ​

不同层级的保护约束解决不同问题（Compiler 约束层与 Vivado XDC/属性层两级，约束体系见 18 原型约束体系 SDC/XDC/跨片时序/例外）：

约束作用对象防什么
dont_touch（网表/实例级）模块实例、cell防整体被删、被打平、被跨边界优化；wrapper 替换边界也靠它
keep/syn_keep（网线级）具体 net防网线被 DCE 或合并
mark_debug（XDC/属性）网线既保网又自动接入厂商调试网（ILA）
DONT_TOUCH（XDC）cell/net/pin厂商实现阶段（优化/布局/布线）全程保护

传递原则：在最早的 Compiler 层打保护最可靠——如果信号在 Compiler 综合阶段就没了，Vivado 层再写 keep 也无对象可保。Compiler 把交付侧的观测清单（07 面向原型的 RTL 交付规范 层次/黑盒/电源域 里的 dbg_*/trace_* 命名与观测需求表）翻译成两级约束并透传。保护范围过宽会让优化大面积失效（面积/频率恶化），所以保护要按信号清单精确给，不能全设计 dont_touch。

三、probe 网络：把深层信号引到观测点 ​

被保护的信号往往埋在层次深处、甚至别的 FPGA 上，观测硬件（ILA/trace RAM，45）只在固定位置，中间要插一张观测网络：

  1. probe 点：源信号经一级观测寄存器（时钟域对齐，防亚稳与长组合扇出）接入；
  2. 汇聚网络：大量 probe 点经 probe mux 分级汇聚到 trace 采集引擎；
  3. 跨片观测：别的 FPGA 上的信号作为一类 TDM 时隙流量经互联链路回传（13 跨 FPGA 互联与 TDM SerDes/跨片同步/降频 §七），在采集片解出；
  4. 触发/限定逻辑：比较器（=、≠、范围）、事件计数器与 trigger sequencer 决定「什么时候采、采哪段窗」，尽量只存有效窗口以省存储；
  5. 导出通路：trace RAM → JTAG/PCIe/以太网导出到上位机（01 原型验证 Debug IP 寄存器是怎么被访问的）。

四、可见性预算：看得见多少是一道资源题 ​

可同时观测的信号数不是无限的，受四个物理量约束，必须像容量一样做预算并在分区时预留：

bash
trace 带宽预算 ≈ 观测信号总位宽 × 采样率
trace 存储深度 ≈ trace RAM 容量 / 每拍存储宽度
导出带宽     = JTAG/PCIe 回读速率（决定窗口搬空时间）
布线/时序    = probe 汇聚网络本身占 LUT/布线，扇出过大拖垮时序

典型取舍：宽而浅（一次抓几千个信号、几百拍，适合看连接关系与状态机）vs 窄而深（几十个信号、几十万拍，适合看协议序列与长间隔事件）。预算不匹配时三选一：减信号、降采样（1/N 拍采一次）、加 trace RAM/导出通道——这些都要在编译期定，上板后不能凭空加。跨片 probe 还要占互联 TDM 预算（12 多 FPGA 分区算法 割集/容量/图划分 的余量预留正是为此）。

五、静态插桩 vs 可配置观测 ​

两种模式常组合使用：

  • 静态插桩：观测点、mux 连接在编译期固定，硬件最省、时序最好，但换一个信号要重综合 P&R（小时~天级）；
  • 可配置 probe（probe mux / 信号交换矩阵）：编译期把「候选信号池」全部保留并接到软核可控的交叉开关，运行时通过寄存器选择当前哪批进 trace RAM——换信号只重配、不重编译，代价是候选池越宽，汇聚逻辑和布线开销越大；
  • 工程做法：分层观测——核心信号（状态机、关键总线、跨片接口）静态固定保证深度；外围信号进可配置 mux 池保证灵活度；候选池在每次版本构建时按调试申请增减。

六、插桩必须与 ID 体系绑定 ​

观测点的全部意义是让阶段 5 采到的 Gate 域数据能回映 RTL（23 Gate→RTL 数据回映 查表/聚合/SAIF）。因此每个 probe 点在插桩时就写入映射信息（汇入 17 info_table 映射表 GateID↔RTLID/回溯/版本）：源信号 RTL ID/层次路径 → 保护后网名 → probe 点 GateID → 在 trace 帧中的槽位号/位偏移 → 采样时钟域。没有这层绑定，trace 导出的只是「3 号槽有翻转」，无法回答「这是 top.u_core.u_alu 的哪根线」。插桩随 RTL ID 版本走，改 RTL 后 probe 槽位按最小失效集重新分配（10 RTL ID 体系 分配规则/层次绑定/稳定性），旧 trace 与新版本不混用（20 比特流烧录与四方版本一致 manifest/门禁）。

七、观测扰动：observer effect ​

加探针不是零成本，它会改变设计本身：probe 给信号增加扇出负载、汇聚网络抢布线资源、跨片 probe 占 TDM 时隙，可能让本来刚好收敛的路径违例、让系统频率下降。控制手段：① probe 接入一律先经本地观测寄存器（隔离组合扇出、把扰动变成「多一个 D 输入」而非长线）；② 观测网络走独立时钟/独立布线区域，关键路径附近不堆 mux；③ 报告里区分「插桩版频率」与「干净版频率」，性能结论以干净版或按扰动外推；④ 分批次插桩定位问题，而不是一次全插满。观测规划要回答的不是「能不能看到」，而是「在多少频率/资源代价下看到」。

八、观测规划流程 ​

可观测性是编译期决策、运行期受益，标准流程在项目早期启动：

bash
① 验证/软件团队提观测需求（按场景：启动流程、AXI 事务、跨片死锁…）
② Compiler 汇总为信号清单（层次路径 + RTL ID + 时钟域 + 优先级）
③ 按可见性预算分静态点/可配置池，生成 dont_touch/keep/mark_debug
④ 分区时为 probe 汇聚和跨片 trace 预留资源与 lane（[56]/[57]）
⑤ 编译后校验：每个观测点在网表中存在、槽位与 info_table 一致
⑥ 上板采集（[66]）→ 回映 RTL（[67]）→ 活动/覆盖率分析（[68]）

观测硬件本身（trace 引擎、RAM、触发、导出）的架构与容量设计在 专家 45 片上 trace 系统，本篇只负责「编译期如何决定并保住观测点」这半边——两者合起来，才构成原型相对真实芯片的最大优势：看得见。

九、dont_touch 的层级语义：网表对象、跨阶段与多片一致性 ​

「保留信号」听起来像一个布尔开关，实际 dont_touch（及各家等价属性：keep、mark_debug、syn_keep）作用在不同网表对象上语义完全不同，用错层级会导致保护失效或保护过度污染优化。对象层级：Verilog 信号在展开后可能对应一根 net、一个 pin、一个 cell 的端口，或者被优化后什么也不剩。对 net 打 keep 通常阻止该网线被常量传播和合并，但不阻止驱动它的寄存器被删除；若寄存器本身因输出无观测点而被综合掉，保留一根悬空网毫无意义——因此正确做法是沿数据通路标注：要观察寄存器输出，保护点要落在该时序单元及其输出网，必要时连驱动逻辑一起保护。跨阶段有效性：综合期的 dont_touch 与布局布线性的属性是两层。综合后生成的网表在交给 Vivado 实现时，工具可能再次做物理优化（跨层级复制、寄存器复制降扇出、逻辑重组），必须确认属性以 XDC/网表属性形式穿透到实现阶段，否则「综合后网表里还在，布线后又没了」。工程上常见做法是在 Compiler 生成的 XDC 里对关键观测点再生成 set_property DONT_TOUCH true，双层保护。多片一致性：一个 RTL 信号被分区拆到跨片后，物理上变成「发送端寄存器—TDM—接收端寄存器」三个部分，dont_touch 要明确保护的是哪一端的语义。活动采集中，通常要在 TDM 封装前（观察真实发射拍）和解封装后（观察接收拍）分别有观测点，且这两个点的 GateID 都映射回同一 RTL 信号，回映时知道它们是同一逻辑信号在跨片路径两端的化身。保护的代价分级：对单个叶子信号 dont_touch 代价微小；对高扇出总线（如 4096 位 NoC 数据线）整体保护会阻止工具做位宽裁剪和复制优化，显著影响面积时序。观测规划因此必须与资源预算联动（第四节），不能让验证工程师「为了保险把所有信号都 mark_debug」——那样的设计综合质量会被拉低，观测本身也会改变时序（见第七节扰动）。审计与过期清理：每次构建应输出「被保护对象清单」并与观测需求比对——哪些保护仍被采集配置引用、哪些是上版调试遗留；过期保护要能批量清除，否则几轮迭代后设计里挂满无人消费的观测逻辑，成为隐性面积税和时序包袱。

十、观测网络的物理实现：汇聚树、采集存储与触发分发 ​

深层信号不可能各自引一根线到芯片边缘，观测基础设施必须像设计一棵「片上数据汇聚网络」一样工程化，这棵网络本身的架构决定了可见性预算的利用率。汇聚树（mux tree）：被保护信号按层次汇入多级多路选择器，选择信号由采集配置寄存器控制，允许运行时切换「此刻观察树的哪一支」；树的层数带来观测延迟，但都在采集时钟域内，对 DUT 时序零影响的前提是汇聚点打拍——深层信号进入观测网络的第一级即与 DUT 时钟对齐寄存，之后整棵树跑在独立采集时钟域，边界做 CDC。存储与导出：汇聚后的采样数据写入片上 BRAM/URAM 块（trace buffer），深度与宽度是核心预算：宽而浅适合看总线数据但窗口短，窄而深适合看长时间握手；成熟方案支持多块 buffer 按信号动态映射。写满后的导出路径（JTAG、以太网、PCIe DMA，见 66 篇）决定触发后多快能拿到数据，农场化场景里导出带宽本身就是回归吞吐瓶颈。触发分发：触发条件（比较器、状态序列、计数器超阈）在靠近汇聚树的位置实现，命中后经触发网络控制 buffer 的写使能（环绕模式/前后窗口比例）。触发网络与汇聚树最好共享选择配置，避免「触发检测的信号」和「能记录的信号」是两个不同集合。时钟域处理：DUT 有几十个时钟域，观测网络的第一级按域分组寄存，再通过异步汇聚进入统一采集时间轴；多域时间对齐靠公共基准计数器（见 66/67 篇）。基础设施成本治理：汇聚树和 buffer 一般占用 1~5% 片内资源，在分区时作为「平台税」预分配，且因为打了拍、独立时钟域，它不进入 DUT 的关键路径——这条性质必须在时序报告里验证：观测网络的路径不应出现在 DUT 的 WNS 报告中，若出现，说明插桩方式错误地把组合逻辑伸进了 DUT 时钟域。与厂商 ILA 的关系：厂商调试核是这套网络的现成实现，适合板级单点调试；大规模原型平台往往自研汇聚网络，因为要支持多片统一时间轴、与 GateID 体系绑定、软件可批量配置——这些是通用 ILA 不提供的。理解这层架构，验证工程师在提「我想看 512 个信号、抓 100 万周期」时，才能把需求翻译成树宽、buffer 深度和导出带宽的现实组合。

十一、观测数据的安全语义：触发竞态、丢样与采集自检 ​

采集到的数据要能用于严肃结论（尤其 68/69 篇的活动和签核用途），观测系统本身必须提供「数据可信」的机制，否则调试者无法区分「DUT 真的没翻转」与「采集链路丢了样」。溢出与丢样显式化：trace buffer 写满、导出跟不上、跨片某片采集 FIFO 溢出时，系统必须设置 sticky 溢出标志并随数据落盘；分析工具见到溢出标志必须把受影响窗口标灰，禁止把不完整数据当完整统计。无声丢样是采集系统最严重的设计缺陷。触发竞态：触发条件与被观测信号来自同一时钟域时，触发命中拍与数据写入拍的先后关系要有确定定义（典型设计：触发拍本身记为窗口中心，前后各 N 拍）；多域联合触发（A 域错误且 B 域状态为 X）本质是异步条件，要在采集域重新同步，标注解析误差（±1~2 拍），不能对这类时间差做亚周期级解释。采集路径自检：观测网络需要自己的 BIST——注入已知翻转图案（经由调试总线上的测试模式源），校验汇聚树各级选择、buffer 写入、导出链路和时间戳；每次刷写后先跑采集自检再跑 DUT 场景，和 39 篇的 BIST 理念相同。时间戳与丢周期：环绕采集时，记录的不是绝对周期号而是「触发前/后拍数」；长时活动计数模式下若计数器位宽不足会回绕，分析侧按回绕展开。所有计数器都应有「停钟/复位期间冻结」语义，与 67 篇时间重建纪律一致。多片数据完整性：一次跨片采集产生多份数据文件，靠采集组号（run id）和各片版本号归并；任何一片缺失或版本不符，整组数据拒绝入库，防止「用 A 片的旧数据和 B 片的新数据拼时间轴」。权限与并发：农场里多人共用板子时，采集配置、触发、导出是共享资源，需要会话锁与配置归属，避免甲设置的触发被乙的脚本覆盖。把采集系统当成一个需要正确性证明的数据通路来对待——它有输入、缓冲、时钟域交叉、输出协议——而不是调试时临时拖出来的几个 ILA，观测数据才配得上驱动架构决策和签核消费。

十二、大规模观测的组织：从临时抓波到持续观测体系 ​

当系统规模到十几片 FPGA、验证团队几十人、回归每天几十轮时，观测方式必须从「某人临时加 mark_debug 抓波形」升级为持续运转的观测体系，否则调试带宽会成为整个项目的瓶颈。这一节描述成熟体系的组织形态。观测对象分层常驻：把信号分成三层（这一思想在 66 篇会再展开）——架构关键信号（顶层状态、跨片握手、错误与中断、链路健康）永久插桩、随每版比特流存在，任何失败都有基本现场；数据面摘要（FIFO 水位、valid/ready、活动计数器）常驻低成本统计；逐位波形按需接入、用完释放。三层组合让「常见问题无需重综合即可查」的覆盖率达到很高比例，这是迭代速度的分水岭。观测配置即代码：观测点列表、触发条件、窗口深度以版本化配置文件管理，与测试用例一一对应；失败回归自动带出它需要的观测配置，而不是等工程师看完日志再手工加信号——后者意味着再跑一轮、再等一次复现窗口。配置与 GateID 的绑定由构建系统校验（58 篇正文第六节），版本升级时失效配置自动报告。采集与构建解耦：尽量利用运行时可切换的汇聚树，使同一比特流支持多组观察视图，把「加信号」从重新实现（过夜）降级为改配置（分钟）；只有观测树物理上够不到的深层信号才触发重综合，并通过每周固定的「插桩构建」批量吸收，而不是随时打断主线。数据流水线化：采集结果自动上传、按 run id 归档、与测试日志和版本 manifest 关联，失败用例的波形/计数自动生成链接挂到缺陷单；工程师的工作从「搬数据」变成「读结论」。trace 留存策略分级（失败现场长期留、通过用例抽样留、原始大数据短期留），平衡存储成本。观测质量本身要度量：统计两个数——「缺陷从发现到定位所需的构建次数」和「因加观测点而重综合的比例」，这两个数持续下降才说明体系在变好；同时监控观测税（资源占用、对时序的影响），防止观测网络悄悄吃掉频率。组织配套：观测基础设施需要明确 owner（平台团队），验证工程师是用户而不是建设者；提供自助文档和模板，让加一个标准观测点像加一行断言一样便宜。持续观测体系的终态是：大多数硬件问题在失败的那次回归里就带着足够证据死去，不需要第二轮复现——这正是仿真世界里「失败即带波形」的体验在硬件世界的复现，也是原型平台从演示工具变成验证主力的标志。

十三、观测规划的经济学：有限预算下信号怎么排优先级 ​

观测预算（trace buffer、汇聚树宽度、导出带宽、dont_touch 的时序面积代价）永远不够观测所有想观测的东西，观测规划因此是一门显式的优先级经济学，而不是「重要信号都加上」。一个实用的排序框架按四档分配预算。第一档：无预算争议的常驻项。顶层状态机、跨片握手、所有错误/中断/状态异常位、链路健康与水位告警。它们位宽小、价值密度极高，且问题定位几乎总从它们开始；这一档占用应控制在总预算的一小部分但永远保留。第二档：接口边界的事务摘要。主要总线上的地址、长度、命令、响应码与时间戳，FIFO 的满空与水位，仲裁授权序列。摘要比完整波形便宜一个数量级，却能回答「哪一方先停、谁在等谁」这类八成的系统级问题；这是预算回报最高的一档，应占主要份额。第三档：数据通路的统计与稀疏采样。不需要逐周期波形的数据面，用活动计数器、校验和采样、头尾事务记录代替连续 trace；长时运行发现的异常再触发第四档临时接入。第四档：深度波形，按需申请。模块内部位级信号只在具体假设下接入，明确生命周期，问题关闭即释放。预算决策还要乘上「复现代价」权重：只在长时 soak 偶发的问题，其相关信号值得常驻（因为重新等一次复现可能是几天）；定向测试稳定复现的问题，临时观测即可。预算评审在每个大版本做一次：统计上版本各档信号的实际使用率（配置过几次、抓到过问题没有），长期无人使用的观测点降级或删除，把预算让给新热点。最后要把「观测成本」也讲给提需求的人：一个 512 位、百万周期的波形需求，折算成多少 BRAM、多少导出时间、可能影响多少频率，透明之后需求方自然会在「想看」和「需要看」之间做出理性选择。把观测当资源管理的团队，和把观测当免费愿望清单的团队，在项目后期的迭代速度差距会拉开数倍。

十四、结语：可见性是原型价值的兑现方式 ​

FPGA 原型相对仿真的全部优势——真实并行、真实速度、真实软件负载——只有在现象可被观察时才能兑现；一块跑得飞快但内部漆黑的板子，验证价值近乎为零。因此观测不是调试阶段的临时开支，而是原型平台的核心能力建设：它从设计第一天的 dont_touch 纪律开始，经过汇聚树、时间轴、触发和缓冲的物理设计，受资源预算的经济学约束，与 ID 和版本体系绑定，最终在持续观测流水线里变成「失败即带证据」的组织能力。这个主题与 66 篇的采集门控、67 篇的时间重建、68 篇的活动分析构成一条完整链条——本篇解决「信号为何消失、如何让它存在且不干扰系统」，后续各篇解决「怎么在多片、多时钟下把它有时间意义地收回来并变成结论」。对工程师个人，最可迁移的一条经验是：在系统还能正常工作时就规划好它失败时要看什么；等到故障已经发生才去加观测点，等待重新综合的那一夜往往是职业生涯中最漫长的夜。

知识脉络 ​

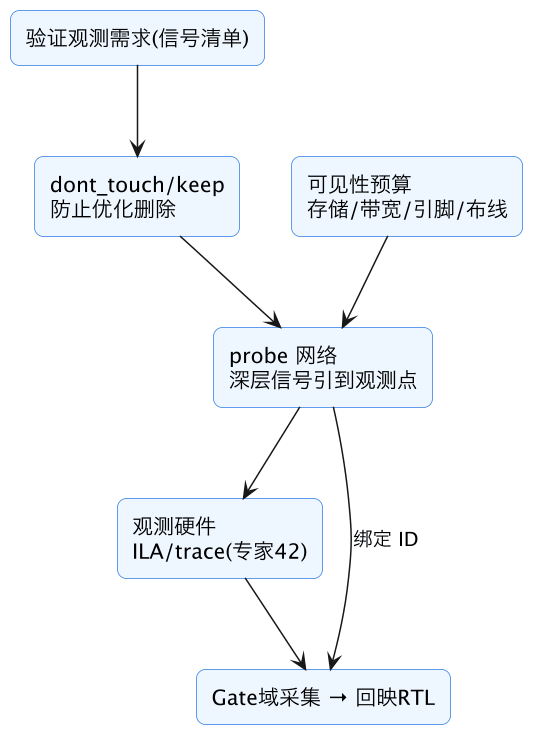

FPGA 原型验证专题 14：可观测性插桩——dont_touch、信号保留、probe 插入与可见性预算 示意图（第 2 张）

与系列及现有篇目的衔接 ​

总结 ​

一句话总结：原型最大的优势是「看得见」，但综合的常量传播、死逻辑消除、网线合并改名、层次打平和 retiming 会在编译期主动删掉你想看的信号，所以可见性必须在阶段 2 提前买；保护要分两级——Compiler 层对实例/替换边界下 dont_touch、对网线下 keep 并透传 mark_debug/DONT_TOUCH 到厂商实现层（信号若在第一级综合就消失，XDC 再保也无对象），且必须按信号清单精确给，不能全设计保护否则面积时序双崩；被保信号经本地观测寄存器隔离后，由 probe 汇聚网络、跨片 TDM trace 时隙、触发限定逻辑和 trace RAM/导出通路组成完整观测链；同时可见信号数受「信号位宽×采样率≤trace 带宽、RAM 容量÷宽度=深度、导出速率决定搬空时间、汇聚布线吃时序」四道预算约束，要在宽而浅与窄而深之间取舍并在分区时预留资源；静态插桩最省但换信号要重编译，可配置 probe mux 候选池可运行时软核切换但花资源，实践中核心信号静态、外围信号入池；每个 probe 点在插桩时就必须写入「RTL ID/层次→保护网名→probe GateID→trace 槽位」绑定并进 info_table，否则采集无法回映；插桩本身有 observer effect（扇出/布线/TDM 开销可能压垮频率），一律先打本地观测寄存器、观测网络独立布线、报告区分插桩版与干净版频率；全流程按需求提报→清单（RTL ID+时钟域+优先级）→预算分级生成约束→分区预留→编译校验点表一致→采集回映推进，本篇管编译期「保住观测点」，专家 45 管运行期 trace 硬件，两半合起来才是原型相对真芯片的可观测性优势。
