FPGA 原型验证专题 20：比特流烧录与四方版本一致——多板部署、RTL/网表/比特流/info_table/软件对齐 ​

更新时间：2026-09-12。本文是「ASIC FPGA 原型验证系统」专题 06~25 深体系列分册，对应阶段 4→5 的部署环节。bring-up 流程见 03 原型平台 bring-up 多片点亮/trace。

这一篇在链路里的位置 ​

比特流只含 FPGA 配置数据，网表/RTL ID/GateID/info_table 全部留在服务器。因此"板子上跑的比特流"与"服务器里用来回映的表"是否同一版本，完全靠流程保证；一旦错配，阶段 6 的查表映射会把数据安到错误模块，且通常无任何报错。

本文要回答的问题 ​

  • 比特流怎么进到 FPGA：JTAG、主/从并/串行 Flash、SD/网络、多板批量烧录的编排？
  • 多片平台每片对应哪个比特流？跨片烧错/烧漏如何发现？
  • 比特流里到底有什么、没有什么（为什么不含 ID/映射表）？
  • "四方/五方版本一致"具体指哪些产物，如何用构建 ID/manifest/内容哈希强绑定？
  • 错版有哪些静默后果？如何在 bring-up 前做版本门禁（读回、版本寄存器、心跳指纹）？
  • 固件/测试向量/co-model 为什么也要纳入同一版本基线？
  • 多轮迭代时如何管理比特流与表的归档、回滚与可追溯？

一、部署拓扑 ​

多 FPGA 原型平台的典型形态（04 ASIC 原型验证全链路 RTL ID/GateID/层次映射）：

部署前必须明确的物理事实：每片 FPGA 在链上的位置（JTAG 位置号）、每片烧哪个比特流、跨片互联的端口映射、时钟源选择跳线、供电时序。「片 3 烧成片 5 的比特流」不会让 FPGA 报错——配置数据对任何同型号芯片都合法，灾难要到跨片训练失败或数据错位才暴露。

二、烧录方式与编排 ​

方式场景特点
JTAG 直连开发调试、bring-up即时、易脚本化；多片菊花链按位置号分别配置；掉电丢失
主/从 BPI/SPI Flash板卡固化、掉电重启比特流写板载 Flash，上电自动加载；多片常用主从模式由主控片带动
SD 卡/网络加载Zynq 类 SoC、机架远程部署文件管理灵活，可存多版本
批量/远程编排农场、多板回归脚本按 manifest 逐板逐片下发+回读校验，日志归档

编排脚本的输入不是「某个 .bit 文件」，而是构建 manifest（见第四节）：脚本根据 manifest 中 板号→片号→比特流哈希 的映射逐片烧录，烧完逐片读回比对，任何一片失败即整批中止。入门内容见 34 比特流烧录、22 量产烧录。

三、比特流的内容边界 ​

比特流本质是 FPGA 配置存储器的镜像：LUT 函数位、FF 初值、BRAM 初始内容、互连开关、IO 配置、MMCM 参数。它不含：

  • RTL 代码、RTL ID、层次名；
  • GateID、网表对象模型；
  • info_table 映射表；
  • 综合/布局布线的中间语义（.ltx 探针映射也在服务器侧，不上片）。

原因很直接：片上配置位流的每一位都为「定义硬件」服务，塞 ID/表既无硬件作用又浪费资源，且第三方拿到比特流也无法重建设计。这一设计的代价是：硬件自己无法回答「我跑的是哪个 RTL 版本」——版本一致性必须靠流程外加机制保证，这正是本篇的核心。

四、版本基线：一次构建的 manifest ​

每次阶段 3/4 的构建产出一个不可变版本包（build release），manifest（如 JSON/YAML）至少记录：

yaml
build_id: 20260910-3f2a1c
rtl:
  commit: a1b2c3d            # 精确到 commit，含子仓/第三方 IP commit
  fingerprints: { ... }      # 各模块结构指纹（[10 RTL ID 体系 分配规则/层次绑定/稳定性](/fpga/prototyping/09-proto-rtl-id-hierarchy.md)）
elaboration: { tool_ver, rule_pack_ver, config_fingerprint }
netlist:
  hash: sha256:...           # 工艺无关网表
gates:
  gateid_table_hash: sha256:...
  info_table_hash: sha256:...
bitstreams:
  fpga0: { file: bit_0.bit, sha256: ... }
  fpga1: { ... }
constraints: { auto_xdc_hash, board_xdc_hash, manual_xdc_hash }
timing: { f_fpga_mhz: 20.0, wns: 0.42, tdm_ratios: {g_a: 4, g_b: 6} }
software:
  firmware: { version, hash }
  test_vectors: { hash }
  comodel: { hash }
created_at, built_by, tool_versions: { ... }

五方一致：RTL / 网表+GateID / info_table / 各片比特流 / 固件·向量·co-model 同属一个 build_id。版本包发布后不可修改，重新构建即新 build_id；增量编译受影响的产物哈希变化即整体新版本（10 RTL ID 体系 分配规则/层次绑定/稳定性），不允许「网表新版 + info_table 旧版」混搭。

五、强绑定机制：让硬件会自报家门 ​

光靠流程约定不够，要让错配可被机器发现：

  1. 构建 ID 指纹寄存器：Compiler 在 DUT 地址空间（或片上 debug 桥）插入一个只读版本 IP，综合时把 build_id 烤成常量；多片平台每片都有（值相同），bring-up 第一件事就是经 JTAG/AXI 读回，与 manifest 比对；
  2. 片上哈希抽查：对关键配置（替换单元参数、TDM 比率、时钟计划）同样做指纹；
  3. .bit 内容哈希：烧录后读回配置（readback，27 JTAG 高级用法）与 manifest 哈希比对，防烧错片、防 Flash 损坏；
  4. 采集文件头：22 Gate 域信号采集 ILA/trace/带宽深度权衡启动时把读到的 build_id 写入每个 trace 文件头——23 Gate→RTL 数据回映 查表/聚合/SAIF打开文件先核对 info_table 的 build_id，不一致立即 fail，不产出任何波形/SAIF。

六、错配为什么是最危险的静默错误 ​

典型事故链：板上还烧着上一版比特流（build 100），工程师用新 RTL（build 101）重新跑了软件，采集的 trace 头未强制或被忽略，回映用 build 101 的 info_table 查 build 100 的 GateID。因为 GateID 是稠密自增强编号，几乎所有 ID 都能在新表查到对象——输出的波形格式完全合法、模块名看着合理，只有逐信号比对才会发现数据张冠李戴；功能用例甚至可能照样 pass（两版差异小），于是错误的活动数据一路流到功耗分析（25 真实激励驱动 ASIC 签核 SAIF 反标/边界），得出一个被认真评审的错误功耗结论。特征是：没有任何工具报错，错误只体现在语义上。门禁纪律（第五节 1/4 两条）就是为把它从「静默」变成「bring-up 即炸」。

七、软件、向量与多团队并行 ​

  • 固件/软件必须纳入同一基线：寄存器头文件、地址映射来自本次 RTL 的生成产物，固件构建挂 build_id；寄存器地址变了而固件还是旧版，症状同样是静默行为异常（29 嵌入式软件）；
  • co-model/transactor 模型（21 激励注入与软硬协同 co-model/transactor）随接口定义版本走，通道协议不匹配会在握手阶段失败（这类反而好查）；
  • 回放向量与录制时的 DUT 配置绑定（配置指纹，07 面向原型的 RTL 交付规范 层次/黑盒/电源域）；
  • 多团队并行：平台团队、SoC 验证团队、Compiler 团队以「版本流」协作——平台上只部署已发布的 release，调试期 build 走专用板卡并显著标识（板卡灯号/队列标签），禁止口头说「你烧我最新那个」。

八、归档、回滚与农场化 ​

  • 每次 release 的完整版本包（RTL 快照指针、网表、比特流、info_table、约束、软件、manifest、时序报告）归档到对象存储，保留期覆盖整个项目（硅后问题复现可能要翻半年前的版本，05 原型到硅后衔接 pre/post-silicon 协同/errata）；
  • 回滚=按旧 manifest 重烧+重置软件，分钟级；
  • 农场 CI：构建完成自动入库→调度器选空闲板→烧录校验→跑用例集→采集数据自动带 build_id 归档（39）；
  • bring-up 前的版本门禁 checklist：①各片读回哈希与 manifest 一致；②各片 build_id 寄存器一致且等于 manifest；③时钟/链路训练通过（13 跨 FPGA 互联与 TDM SerDes/跨片同步/降频）；④固件/向量 build_id 匹配；⑤trace 头 build_id 可读。全绿才允许跑用例。

九、烧录链路的可靠性工程：从文件到芯片的无损投递 ​

多片系统的一次部署要把几百 MB 到几 GB 的比特流、固件、配置表可靠地送达十几片 FPGA，烧录链路本身必须按「批量数据投递系统」来设计，而不是假设 JTAG 永远不出错。完整性校验：每个分片带哈希（CRC 或更强校验），目标芯片写入配置 flash 或直接配置后回读校验；仅靠下载器的「成功」返回不够，历史上配置 flash 位老化、接触不良导致的静默损坏只有回读比对能抓到。多片部署中任一片校验失败则整组部署标记失败、禁止解除系统复位——半新半旧的组合（第六节）是最危险的状态。原子性与 A/B 分区：配置 flash 划分为 A/B 两套分区加一个分区选择位，新版本完整写入「非活动」分区、全部校验通过后再一次性翻转选择位并统一重新加载；中途断电或崩溃永远回滚到上一可用版本。对多片系统，分区选择要做成全组一致的提交点（由主控制器收集所有片「就绪提交」后统一切换），避免 A 片已从新分区启动、B 片还在旧分区。带宽与并发：串行菊花链 JTAG 烧录十几片大比特流可能耗时数十分钟，农场里每天几十次部署时这是实打实的产能瓶颈；手段包括并行 JTAG 链分组、用更快的下载时钟、网络直连的配置加速器、能跳过内容哈希未变分片的增量投递（配合 60 篇内容指纹，未变的片根本不重烧）。顺序与时序：含处理器核的系统可能要求先加载「服务处理器」比特流、由它再编排其余片；含 CFM/嵌入软件镜像的部署要规定比特流与固件版本的兼容矩阵，manifest 里的「可一起运行」集合由构建系统而非现场人员保证。现场可观测：烧录全过程的每片状态（擦除、写、校验、启动、链路训练）上报调度器并存档，失败给出片号、阶段、错误码；烧录失败率本身是板卡健康指标（某块板反复烧录失败→flash 或下载链路老化，自动下线，呼应 39 篇 flaky 治理）。把部署做成有事务语义（原子提交、失败回滚、全组一致）的系统，是原型从「工程师桌上的一块板」走向「无人值守农场」的门槛。

十、版本自证的硬件机制：让数据自己说出它的出处 ​

第六节讲了让硬件自报家门，这里展开实现这一机制的标准设计，它是整条「错配静默错误」防线的落点。只读身份寄存器块：每个 FPGA 比特流在综合时自动埋入一组平台寄存器（挂在调试总线，见 fpga/09），内容包括五件套各组件的哈希（RTL 提交、适配层提交、规则库版本、网表指纹、比特流指纹）、构建号与构建时间、分区版本与时槽表版本、频率配置、各黑盒模型版本。寄存器由构建管线在生成比特流时回填，人无法在不改变比特流指纹的情况下篡改——版本寄存器本身的内容计入哈希。启动时三方握手：上电后主控制器（或服务处理器）读取各片身份块，做三项核对：片间兼容（各片属于同一分区/时槽版本组）、与即将加载的软件和向量清单兼容（manifest 声明的兼容集合）、与采集系统配置兼容（观测点 GateID 集来自同一网表版本）。任一不符，系统停在「版本错配」状态并点亮错误码，拒绝运行 DUT——把错配从「可能污染数据的静默状态」变成「根本启动不了的显式故障」。数据烙印：每次采集产出的数据文件头由硬件/采集固件自动写入本机读到的完整身份块和采集 run id；分析工具打开数据时重新校验文件头与数据库中 manifest 的一致性，而不是信任文件名或操作员口头说明。这样即便有人绕开调度器手动刷了一版比特流、手动导出数据，数据也会「自己招供」它来自什么版本。与软件版本的联动：处理器跑的固件/驱动镜像也带版本号，启动时与 FPGA 侧身份块互查；寄存器地图（哪些地址存在、位域定义）随 RTL 版本变化时，过期软件访问新硬件会被早期检测，而不是读出语义错位的值。仿真/仿真器侧一致性：同一套版本机制最好在仿真和 Emulation 构建中也保留，使一个测试场景的结果无论来自哪条执行路径都带同源身份烙印。机制本身成本极小（一块寄存器、上电时几十次总线读），但它把「版本对齐」从人的纪律变成了系统的不变量，这正是 50 篇所说「四位一体」能够在几十个团队、上百块板的规模上维持的原因。

十一、农场运营的状态机：把板池当作计算机集群来管 ​

板卡农场化之后，管理问题与一个小型计算集群高度相似：资源调度、作业排队、健康管理、镜像分发，区别只在于「计算节点」是带物理故障模式的 FPGA 板。节点状态机：每块板在调度器里有明确状态——空闲、已预约、烧录中、运行中、采集/回传中、故障、维护中；状态转换由板上 agent 的心跳和各阶段成功/失败上报驱动，而非人工记录。故障态区分软故障（一次 BIST 失败，可自动下电重刷重试）与硬故障（重试 N 次仍失败，下线并开维修单，附失败历史）。作业模型：一次硬件回归作业声明需要的板型/规模（几片、要什么子卡）、比特流与软件版本、激励集、预期采集内容、超时；调度器分配资源、编排烧录（第九节）、启动、监控 BIST 和场景、收集数据、释放板子。作业之间强制清场：重新上下电（防止上一作业遗留的锁死状态）、重新加载、链路重训。物理资源管理：智能 PDU 控制供电、串口/JTAG over IP、必要时 KVM，全部纳入调度器可操作接口；子卡/线缆配置作为节点属性登记，作业按属性匹配（不是随便一块板都能跑光口测试）。时间与环境：农场机器统一对时（所有时间戳可对齐），环境温度/供电监控入库；长 soak 作业与短时回归作业分池，避免一个卡住的 soak 占满资源。多租户与公平性：团队间配额、预约、优先级；交互调试会话（人要连 ILA）与自动作业混用时有抢占/避让规则。数据回流：作业产物（日志、UART、采集数据、BIST 结果、版本指纹）自动归档到以 run id 索引的中心存储，失败作业自动建缺陷包（见 39/68 篇）。容量规划：排队时长、利用率、失败率、平均部署时间成为运营指标，指导添板节奏。把这套运营基建做好，原型硬件才真正变成「一种更慢、有物理脾气、但可以像 CI 节点一样批量使用的计算资源」，50 篇描述的第三棒接力（长时真实负载）在组织层面才跑得动。

十二、部署安全：配置机密、回滚与现场灾难恢复 ​

原型部署讨论常聚焦版本正确性，却忽略安全与灾难恢复；而原型系统往往同时接触芯片机密（未发布 RTL 的比特流）和开放网络（远程 lab 必须可达），部署链路本身需要按安全基础设施设计。比特流的机密性：商用 FPGA 的比特流加密能力因器件而异，高端器件支持密钥下载、电池备份密钥、防回滚等特性；即便如此，密钥管理（谁持有、如何轮换、离职流程）比加密算法本身更常出问题。实践中至少做到：制品库按项目授权、传输全程加密、烧录网关需要身份认证、临时下载链接短时效；把未加密比特流放在公共文件服务器，等于把流片前的网表结构公开。完整性与认证：除第九节的哈希校验外，现场升级包应带签名，防止误刷或恶意刷入；即使在内网，「任何人都能往生产板推比特流」的状态也会在某个凌晨造成灾难。回滚不只是 A/B：A/B 分区解决了「新版本启动失败回到旧版本」，还要定义回滚的触发策略（连续启动失败 N 次自动回滚、健康检查超时回滚）、回滚后的数据兼容性（新版本写过的配置区/日志格式旧版能否容忍）、以及「已知坏版本黑名单」（被自动回滚的版本不许再被调度器选中，否则夜间农场会反复刷入同一坏版本）。现场灾难恢复预案：配置 flash 损坏、JTAG 链异常、某片 FPGA 永久失效时怎么办——准备可独立烧录的恢复工具、清晰的「换板操作手册」（新板烧录引导版本→纳入调度→自动部署当前版本）、备件与序列号资产关联；定义「黄金镜像」：一个经过长期验证、保证能点亮全平台的最低版本，用于把任何未知状态的板子救回已知起点。审计与留痕：谁在什么时间对哪块板刷了什么版本、用的谁的账号、结果如何，全部留日志；错版事故复盘时第一件事就是查这条链。把部署权限分级：农场自动作业用受限服务账号（只能刷白名单版本），人工干预用高权限账号且强制留痕，杜绝日常工作用管理员凭证。原型平台不是产品，但它承载的是公司最敏感的预流片资产，部署安全的投入应当与这份敏感度相称。

十三、一次完整的部署演练：从构建提交到板子就绪 ​

用一个端到端演练把 64 篇的各机制串起来，这也是新成员上手平台运维的标准剧本。起点：RTL、适配层、规则库的提交进入持续集成，系统先跑确定性构建——沙箱化环境、固定工具版本、白名单环境变量，产出各片网表、info_table、约束和比特流，并计算每一层的结构指纹。构建门禁：结构健康检查（组合环、时钟异常）、替换覆盖率、未映射率、时序和资源阈值逐项自动判定，任何一项不达标，制品根本不进入部署队列，也就杜绝了「明知有问题先刷上试试」。制品入库：全部文件以内容哈希存储，manifest 汇总五件套指纹、时槽表版本、频率配置、替身模型版本和兼容矩阵，制品不可变，只追加标签（如候选、基线、已撤回）。调度：一个验证作业请求八片同型板，调度器从健康池选板、检查子卡与线缆属性、加占用锁，控制智能电源冷启动板子。烧录：按片并行下发，逐片写入非活动分区并回读哈希校验，全部成功后收集各片「就绪提交」，统一切换分区并重新加载；任一片失败则整组中止、保持旧版本、自动建失败单。启动握手：主控读取各片身份寄存器，核对片间版本兼容、与作业声明的软件/向量版本兼容、采集配置 GateID 集兼容；跨片链路完成训练与帧同步，复位编排器按序释放，板级 BIST 全绿。就绪交付：调度器把「板子已就绪」连同 run id、全部版本指纹、标定频率、观测配置摘要返回给作业；此后所有采集数据文件头自动携带同一身份块。收尾：作业结束后强制下电清场，健康心跳恢复，利用率和本次部署耗时计入运营指标。演练中任何一步失败都有明确定义的回退路径和错误码，全程不需要人碰下载器。当这套流程可以由一行调度命令无人值守地完成，并且每天稳定执行几十次时，原型硬件才真正变成了 39 篇所说的「硬件 CI 资源」，而 64 篇关注的版本纪律，则是让这一切产出的数据值得被相信的最后一道闸门。

十四、结语：让版本成为系统的骨架而不是标签 ​

64 篇讲的所有机制——manifest、身份寄存器、原子烧录、A/B 分区、启动握手、数据烙印、农场调度、安全与回滚——合起来只做一件事：让「这次运行对应什么」这个问题有零歧义的答案。这件事在单板单人项目里靠记忆就能维持，因此常被低估；它只在规模上来后才显出决定性：十几片 FPGA、几十个软件版本、每天几十次自动化运行、多个团队并发使用时，任何一处版本含糊都会产出无法解释的结果，而无法解释的结果比明确的失败昂贵十倍——后者停下流水线，前者污染签核数据。成熟体系的标志是版本纪律不再依赖任何人的细心：构建系统不产出无 manifest 的制品，硬件拒绝运行身份不匹配的组合，数据自带出处，调度器不会把旧软件配新比特流，所有越权操作都留痕。人仍然会犯错（拿错下载线、插错板子、临时改时钟），但系统设计让这些错误要么无法发生、要么立即显形、要么可回滚。至此，50 篇提出的「四位一体版本对齐」从一句原则落成了完整的工程闭环：它由 54/60/61 篇的标识与映射提供词汇，由 64 篇的部署与自证机制提供执行，由 39 篇的自动化测试文化提供运营。版本不再是贴在文件名上的标签，而是支撑原型全部可信度的骨架。

知识脉络 ​

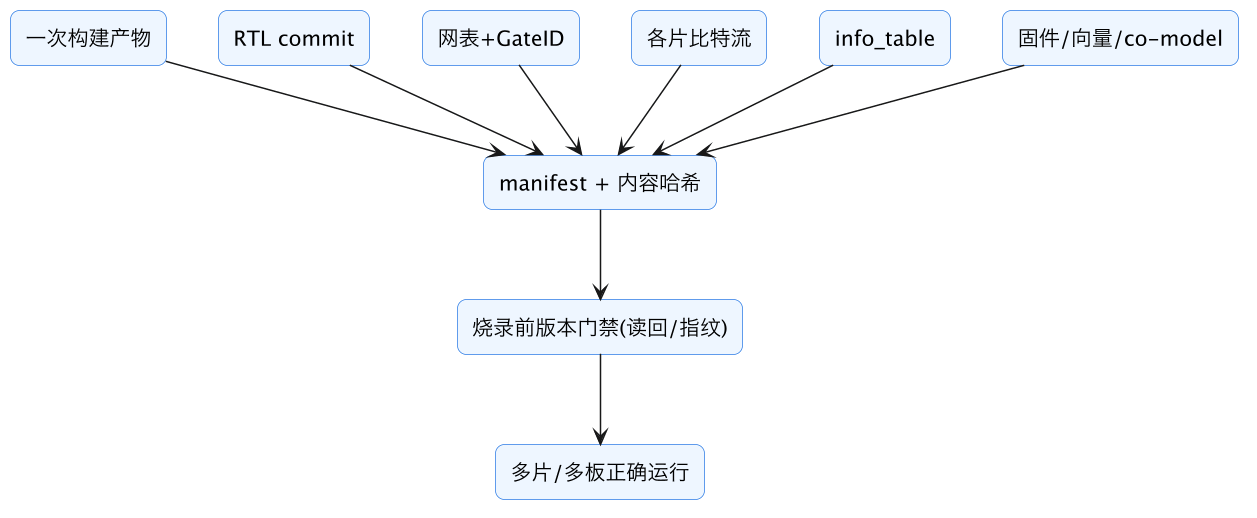

FPGA 原型验证专题 20：比特流烧录与四方版本一致——多板部署、RTL/网表/比特流/info_table/软件对齐 示意图（第 2 张）

与系列及现有篇目的衔接 ​

总结 ​

一句话总结：比特流只是 LUT/FF/BRAM/互连开关的配置镜像，RTL、GateID、info_table、层次语义全部留在服务器，硬件自己无法自报版本，因此「板子上跑的」和「服务器用来回映的」是否同源完全靠流程强制；多片/多板部署的第一个物理陷阱是烧错片不报错——同型号芯片对任何合法比特流都照单全收，所以烧录编排必须以构建 manifest（精确到 RTL commit、模块指纹、网表哈希、GateID/info_table 哈希、逐片比特流哈希、约束、TDM 比率与时序结果、固件/向量/co-model 哈希）为输入，按「板号→片号→哈希」逐片下发并 readback 校验，任一失败整批中止；RTL、网表+GateID、info_table、各片比特流、软件五方共享不可变 build_id，增量产物一变即整体新版本、禁止混搭；强绑定靠两招——Compiler 在每片插入烤入 build_id 的只读指纹寄存器（bring-up 首读、与 manifest 比对），以及采集文件头强制写入实测 build_id、回映工具打开即核对、不一致立即 fail；版本错配之所以是最危险的静默错误，是因为 GateID 是稠密自增强编号，旧数据查新表几乎总能查到对象，产出格式合法、名字合理、功能可能照过的张冠李戴波形，错误的功耗结论可能一路流到签核，门禁的目的就是把它从语义层面的静默变成 bring-up 阶段的显性失败；固件寄存器映射、co-model 协议、回放向量同样纳入同一基线，多团队只部署已发布 release、调试版本专板专用；完整版本包随报告归档整个项目周期以便硅后复现，回滚按旧 manifest 重烧分钟级完成；上板门禁五条（读回哈希、片间 build_id、链路训练、软件版本、trace 头可读）全绿才允许跑用例，农场化后整套流程由 CI 调度自动执行。
