芯片热阻：从 datasheet 读懂结温与散热路径
芯片热阻把「芯片消耗多少功率」与「关键位置会升高多少温度」联系起来。读懂它，关键不是背一个温升公式，而是先确认温度测在哪里、热量经过哪条路、datasheet 在什么板卡和环境下得到参数。本文是芯片物理设计入门篇，从结温与热阻网络讲到 θ 和 Ψ 的边界，再给出估算与测量清单；温度造成的长期材料可靠性影响，可继续阅读电迁移：电流密度怎样逐步损伤金属互连。
本文要回答的问题
- 芯片热阻为什么不是一个只由封装决定的固定常数？
- θJA、θJC、θJB 与 ΨJT、ΨJB 各自描述什么，为什么 θ 与 Ψ 不能混用？
- 热阻什么时候可以串联，为什么 θJC 不能随意与 θJA 拼成完整散热路径？
- 热功耗与芯片总功耗有何区别，PCB、气流和封装怎样改变估算结果？
- 如何测量结温并避免把外壳温度、估算值或单次读数当成安全保证？
一、芯片热阻先回答三个位置：结、参考点与环境
芯片真正关心的是结温，即有源结区或规定热点处的温度，常用 Tj 表示。它不是芯片表面温度，也不是机房或机箱里的空气温度。datasheet 还常出现环境温度 Ta、外壳温度 Tc、壳顶温度 Tt 和板温度 Tb；其中 Tb 必须结合厂商规定的测点理解，不能随手拿 PCB 任意一处的温度代入。
热分析使用类似欧姆定律的直觉：热流对应电流，温差对应电压，热阻对应电阻。稳态且边界一致时，某条路径可写成「温差 = 热阻 × 通过该路径的热功率」。这个类比方便建立因果关系，却不意味着芯片内部真的只有一根电阻：热量会同时走向壳顶、焊点、封装基板、PCB 和周围空气，各条支路分走的功率也未必相同。
| 位置或符号 | 表达的对象 | 阅读 datasheet 时要追问 |
|---|---|---|
Tj | 结区或规定热点温度 | 是单点、平均还是最热区域，限制条件是什么 |
Ta | 规定位置的环境空气温度 | 测温位置、气流、周围热源与系统边界是什么 |
Tc / Tt | 外壳指定表面或壳顶中心温度 | 哪个表面、哪个测点，是否涂覆或安装散热器 |
Tb | 规定测试板位置的温度 | 测点与封装相对位置、板结构和测试方法是什么 |
P | 与参数定义一致的热耗散功率 | 是芯片内部发热、单条支路热流还是总输入电功率 |
因此，看到两个器件的 θJA 数值，不能只凭大小就断言它们在真实产品里的结温关系。若封装、测试板、铜面积、气流或安装方式不同，参数对应的物理系统已经变了。
二、θ 与 Ψ 看似同形，实际上回答不同问题
希腊字母 θ（theta）通常表示热阻，Ψ（psi，也常写为希腊小写 psi 的对应符号）通常表示热特征参数。两者都可能采用「两点温差除以器件热耗散功率」的形式，量纲也都可以写成摄氏度每瓦或开尔文每瓦，但测试边界不同。θ 类参数服务于受控的热阻定义；Ψ 类参数更接近在指定应用条件下，用易测表面温度估计结温的特征关系。形式相同不等于物理定义相同，θ 与 Ψ 绝不能混用。
读这张卡要抓住三组关系：第一组强调「受控边界下的参数」，第二组强调「可测温点与结温的关系」，第三组提醒两类参数共用同一套复核前提。ΨJT 常用于结合壳顶测量估算 Tj，但估算仍要求器件、功耗、散热结构和环境与参数适用条件足够相近；它不是把任意壳温换算成结温的万能比例。ΨJB 与 θJB 即使公式外观接近，也不能仅因都使用 Tb 就互相替换。
| 参数 | 温差两端 | 主要用途 | 最重要的边界 |
|---|---|---|---|
| θJA | 结与环境 | 规定测试系统下的整体结到环境热表现 | 对测试板、气流和安装条件非常敏感 |
| θJC | 结与指定外壳表面 | 分析结到壳顶或壳底的局部路径 | 必须区分顶部或底部定义，不代表完整外部路径 |
| θJB | 结与规定板测点 | 描述结到板方向的受控热关系 | 测点和测试边界由相应方法规定 |
| ΨJT | 结与壳顶 | 由壳顶温度辅助估算结温 | 不是结到壳顶的串联热阻替代品 |
| ΨJB | 结与规定板温 | 由板温辅助估算结温 | 不能因符号含 B 就与 θJB 混用 |
三、热阻串联有用，但前提是一条近似单一路径
当热流依次通过结到壳、壳到散热器、界面材料和散热器到环境几段，而且各段近似通过同一热功率，才可以把各段热阻相加，得到这条路径的总温差。这就是热阻串联直觉最有价值的地方：它帮助设计者寻找界面、扩散和换热环节中的主要温差，而不是让人随意拼接 datasheet 上所有希腊字母。
这张图里蓝色节点只表示温度参考位置，箭头表示可能的热流支路。结到壳和结到板通常并联存在，所以 θJC 描述的不是全部热量必经的一段。**不能把 θJC 与 θJA 直接相加，也不能把 θJA 减去 θJC 后，轻易把差值命名为自己的产品壳到环境热阻。**只有在定义、边界和热流分配都支持时，才可建立更详细的等效网络。
同样，θJA 已经包含指定测试条件下结到环境的整体表现，不是「只含封装内部、等待再接外部热阻」的半成品。若实际产品使用散热器，应结合 θJC 对应表面、界面材料、散热器热阻和结到板旁路建立模型；若主要依赖 PCB 散热，则板层、铜连接和系统边界不可省略。模型多精细，取决于要回答的问题，而不是参数越多越好。
| 网络操作 | 可以成立的直觉 | 常见错误 |
|---|---|---|
| 串联 | 同一热流依次跨过多层材料，各段温差相加 | 把不同测试定义的 θ 参数首尾硬接 |
| 并联 | 热量同时走向壳顶与 PCB，各支路分流 | 假设每条支路都承载全部热功耗 |
| 等效简化 | 用少量热阻抓住主要路径与温差 | 简化后仍宣称能预测每个局部热点 |
| 暂态分析 | 用热阻抗随时间的关系和热容描述升温过程 | 用稳态 θ 直接推断任意短脉冲的瞬时结温 |
稳态热阻不描述升温需要多久。脉冲负载、周期性负载和快速功率变化需要考虑热容与时间相关的热阻抗，常记为 Zθ(t)；不能拿一个稳态 θJA 同时回答长期平均发热和极短脉冲峰值温度。
四、热功耗先定口径，PCB 与气流再定边界
热计算里的 P 应是所关心区域和时间段内转化为热的功率。对许多逻辑芯片，内部动态功耗、短路功耗和漏电功耗最终大多表现为芯片及其邻近结构的发热，但「芯片总输入电功率」与「封装内部热耗散」并非在所有系统里天然同口径。电源转换器把能量送给后级，驱动器让外部负载发热，射频或光器件还可能以其他形式向外输出能量；这些能量即使最终也变成热，发热位置仍不同，不能全部算进本芯片的结到环境路径。
时间口径也要一致。热估算常用稳态平均功率，电源预算可能关心峰值输入，电池续航又关心任务周期平均。把瞬时最大电功率与稳态热阻机械相乘，未必代表真实热响应；反过来，用很小的长期平均功率替代持续高负载，也会低估稳态温升。遇到随利用率、电压、温度和工艺变化的功能，应使用与实际工作场景一致的功耗模型。
| 影响因素 | 改变了什么 | 对 datasheet 参数使用的影响 |
|---|---|---|
| PCB 铜层与连接 | 热扩散面积、焊点到板层的路径、局部热耦合 | θJA 不能脱离测试板直接搬用 |
| 气流与系统风道 | 表面对流、周围空气温度、相邻器件热耦合 | 自然对流参数不等于强迫风冷产品表现 |
| 封装与裸露焊盘 | 芯片到壳顶、基板、焊点的热路径分配 | 同名参数仍须匹配具体封装与安装定义 |
| 散热器与界面材料 | 壳顶支路热阻、接触温差和并联分流 | 不能只替换散热器而忽略界面与旁路 |
| 邻近热源与机箱 | 局部环境和板温、系统热回流 | 实验室开放环境的 Ta 未必等于机箱内局部环境 |
在环境与功耗口径相近时，可以用 Tj ≈ Ta + θJA × P 做一阶估算。它的价值是快速判断趋势与检查数量级，而不是给出无条件结温保证。θJA 强依赖测试板和环境；一旦实际板铜、层叠、气流、散热器或邻近热源明显不同，这个公式就只能算对照基线。更接近产品的方法，是采用适配应用的热模型、厂商提供的多热阻网络或经过验证的系统热分析，并把功耗与环境的不确定性纳入余量。
五、结温估算与热测量，都要保留不确定性
测量不是把一个探头放到芯片上就结束。壳顶热电偶会受到接触热阻、探头引线导热和局部气流影响；红外测温会受到发射率、反射、视场和表面材料影响；板温测点若偏离参数定义位置，读数就不能直接代入 ΨJB。芯片内部温度传感器或热二极管也需要相应校准、读数位置说明和工作条件解释。

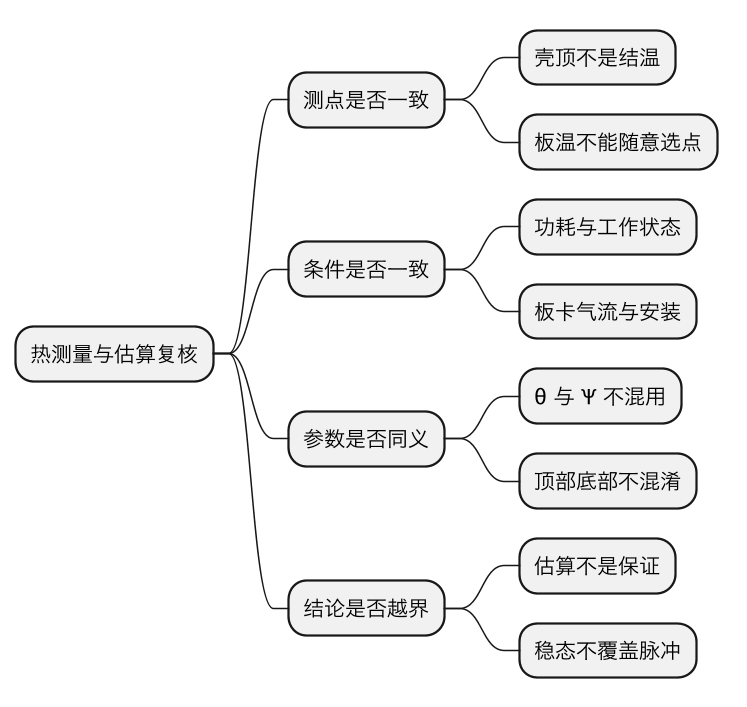

这张复核图把误差分成四组：测点错会让温差两端失真，条件错会让参数失去适用基础，符号错会破坏网络含义，结论越界则把估算包装成保证。实际排查应沿四组逐项核对，而不是看到计算结果与限制值之间尚有距离就结束。测量本身也可能改变原系统，例如拆除机箱便于接触壳顶时，局部气流已经被改变。
估算结果不能替代器件 datasheet 对最大结温、工作温度范围、降额和可靠性的规定，更不能据此创造「低于某个通用温度就绝对安全」的规则。限制值要查具体器件及其订购型号、工作等级和厂商说明；同时考虑 hottest spot 与传感器位置差异、功耗变化、环境温度波动、测量误差和模型误差。热余量是设计输入，不是用一个看似精确的小数掩盖假设。
可执行的热设计闭环是：先按真实负载确定热功耗，再记录实际板卡、气流与安装边界；随后选择定义匹配的 θ 或 Ψ 参数做一阶估算，必要时建立包含并联路径与暂态的模型；最后用校准过的测点或系统热分析交叉验证。若结果接近限制或假设无法核实，应回到功耗、PCB、散热器与风道修改，而不是改用另一个符号得到更乐观的答案。
这一篇在知识体系里的位置
芯片热阻处在「电路功耗」与「封装、PCB、系统散热」之间：它把电气工作点翻译成温度边界，又把温度反馈给漏电、性能和长期可靠性。结温上升会改变许多材料与器件过程的时间尺度，可与电迁移：电流密度怎样逐步损伤金属互连中的温度项对照阅读。这里建立的是参数和网络的语言；真正的产品结论仍需具体器件模型、实际结构与规定工作条件共同支撑。
总结
**芯片热阻的正确读法，是先认测点与边界，再谈温差、功率和路径。**θJA 描述强依赖测试板与环境的整体热表现，θJC、θJB 各有规定参考面和测试定义；ΨJT、ΨJB 是热特征参数，不能与 θ 混用。热阻只在热流与路径近似一致时串联，θJC 不可随意与 θJA 拼成完整外部散热路径。热功耗要区分发热位置与时间口径，PCB、气流、封装和邻近热源都会改变结果。由 θ 或 Ψ 得到的结温始终是有条件的估算，不等于结温保证；可靠判断还要匹配具体器件限制、实际系统模型和可复核的热测量。
