存储器低功耗：让占比最大的那块「用时快、闲时睡、冷时关」

更新时间：2026-09-15。本文是「集成电路大类 · 低功耗设计与验证」进阶层第 05 篇（进阶层新写第 3 篇）。入门篇存储器功耗直觉建立了「SRAM 是耗电大户、有休眠和保持模式」的概念，这一篇讲怎么真正把存储器子系统做省电：一次访问的能量花在哪、有哪几档电源模式、怎么分 bank、怎么少翻位线，以及 DRAM 的自刷新。系统地图见低功耗导读。

一、先拆账：一次 SRAM 访问的能量花在哪

SRAM 位单元本身很小，但一次读写要驱动和感测的「外围」很大，能量大致拆成：

组成	在干什么	省电抓手
位线预充电	读前把两条大电容位线预充到高电平	位线是大电容负载，是动态能量主项之一
字线驱动	选中一行，拉高一整行所有单元的字线	只选中必要 bank/行；门控未访问块
灵敏放大器 SA	把位线上的微小压差放大成 0/1	降低位线摆幅、只在真读时使能 SA
译码/控制	行列译码、时序产生	空闲时停时钟、关使能
列 MUX/输出锁存	选列、驱动输出	窄访问、门控输出
保持漏电	6T 单元只要供电就有漏电	retention 降压、shutdown 断电

直觉要点：

• 位线又长又宽、挂着整列单元的漏端电容，每次读都先预充再做小摆幅放电，这部分能量 ∝ 开关位线数 × 位线电容 × 摆幅²。容量越大，位线越深，单次访问能量越高。
• 一次读即使只要 1 bit，也要预充并打开对应字线牵动一整行，所以宽字 SRAM 的「按字读」存在天然浪费，分 bank、分字宽才有意义。
• 漏电随容量近似线性增长：几百万个 6T 单元即使不访问，在先进工艺也会漏出可观静态电流。

二、SRAM 电源模式阶梯：快、睡、保持、关

存储器编译器生成的 SRAM 宏通常提供多档模式，本质是「状态保留程度」与「唤醒代价」的交换，和待机睡眠模式同构：

模式	供电	数据	电流量级（相对）	进出延迟	适用
Active（读/写）	标称 VDD	可读可写	最高	0	正在访问
Light sleep	VDD，部分外围停	保持	中低	1~数拍	很短的空闲（间歇访问）
Deep sleep	外围更多断电	保持	低	数~十几拍	中等空闲
Retention（保持）	降到 V_ret/VDR	保持（最低保持电压）	很低	唤醒要升压+稳定，几十拍以上	长空闲但要留数据
Shutdown	完全断电	丢失	≈0（只余电源网络漏电）	重新初始化，最慢	超长空闲/可重建数据

要点：

• retention 的核心是数据保持电压 V_ret（也称 VDR, data retention voltage）：6T 单元只要供电高于某个较低电压就能维持存储值，不必维持标称 VDD。把阵列电压降到 V_ret，漏电压低一大截；但此电压下不能读写，唤醒需要先恢复 VDD 并等待稳定。
• shutdown 最省但丢数据：只适合内容可从别处重建的缓存/临时缓冲。要保留关键小状态又想关整块大 SRAM，常见做法是把必要上下文搬到一小块常开 retention RAM/触发器，再 shutdown 大块，见 SoC 电源架构。
• 模式选择由空闲时长决定，和系统电源态一样要算「进出能量 vs 省下能量」的盈亏平衡点。

三、空闲多久值得睡：盈亏平衡算例

设 SRAM active 外围+阵列相关电流额外部分为 I_active，deep sleep 为 I_sleep，进出 sleep 的能量折合为 E_wk（预充恢复、状态机、等待）。则当空闲时长 T 满足

（I_active − I_sleep）· V · T ＞ E_wk

时，进 sleep 才划算。给一个教学数字：某 SRAM active 额外电流 1.0mA、deep sleep 0.05mA、V=0.8V，进出一次折合能量 E_wk=0.5µJ，则差额电流 0.95mA 对应差额功率 0.76mW，盈亏时间 T≈0.5µJ / 0.76mW ≈ 0.66ms。即空闲超过约 0.7ms 才值得 deep sleep；更重的 retention 升压/降压器件还有更长阈值。这个阈值要写进 SRAM 控制状态机，而不是软件拍脑袋决定。

四、分 bank：让「不相关的访问」不牵动整块

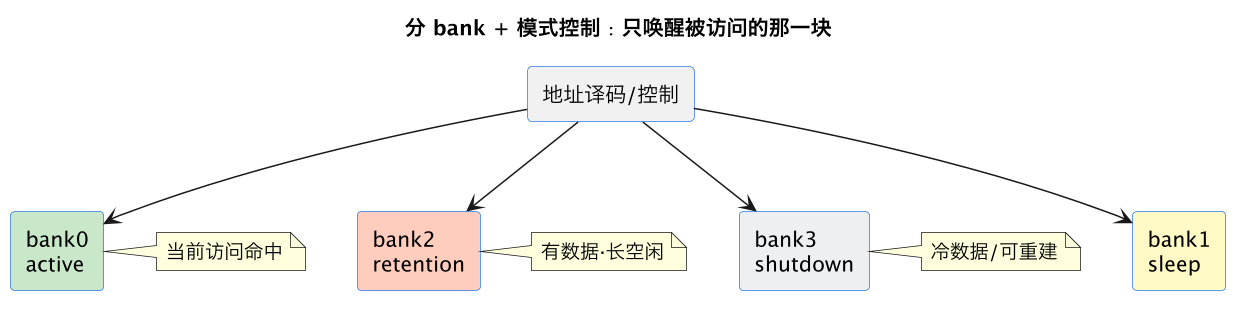

把一块大 SRAM 拆成多个可独立控制的 bank，是存储器低功耗的主力结构手段：

• 按需唤醒：一次访问只让命中的 bank 处于 active，其余 sleep/retention，字线、位线、SA 的开关能量只发生在一个 bank。
• bank 粒度权衡：bank 越细，未访问部分越能睡，但译码、控制、电源开关、布线面积越大；要按访问局部性和数据宽度选。
• bank 交织（interleave）：顺序访问时在 bank 间轮转可提高吞吐、隐藏预充延迟；但跨 bank 的随机访问会频繁唤醒不同 bank，需配合访问局部性，否则反而多付唤醒能量。
• 命中率视角：缓存类存储还可以关掉空 way/cache line（way shutdown、line gating），上电时不全量使能。

五、访问侧：让每次访问少翻位线

结构分块之外，降低「单次访问能量」同样重要：

1. 窄位写/bit-write：只写真正变化的位，配合 write mask，避免整行整字重写。读改写（read-modify-write）在只改 1 bit 时很浪费，能直接位写就别整字读改写。
2. 降低位线摆幅：灵敏放大器本就能识别小压差，位线不需要全摆幅充放电；更低摆幅直接降位线能量，代价是对 SA 失调和噪声更敏感，需工艺/库支持。
3. 门控时钟与使能：SRAM 的 clk/clk-en 只在访问周期有效，未访问时拉低使能进 sleep；很多「SRAM 功耗高」其实是使能接成恒有效、每拍都在做内部预充。
4. 数据编码/压缩：总线和存储里翻转少的编码（如减少 0→1 跳变的编码、局部置反 bus invert 思想）、压缩后少存少搬，间接省位线和总线能量。
5. 用触发器/小缓存替代大 SRAM 放热点数据：访问极频繁的少量数据，放一组寄存器或很小的单口 RAM，避免反复唤醒大阵列。

判断这些手段的依据仍是真实活动：用 SAIF/访问统计看每块 SRAM 的访问率、读写比、空闲间隔分布，没有访问画像就分 bank 很可能分错。

六、架构层：按数据「温度」决定它住哪

最省电的存储优化往往在架构层，把数据按访问温度分层放置：

• 热数据（正在用的工作集）：放 active SRAM，保证速度；
• 温数据（短期不用但要快速回来）：放 retention SRAM 或可快速唤醒的 bank；
• 冷数据/可重建：移到低速存储或可关电源域，SRAM shutdown；
• 系统睡眠时，只把必须保存的上下文搬进小型 retention 存储，而让大阵列断电——这正是 retention/isolation 在存储上的落地（直觉见保持与隔离）。

这套「温度分层」和缓存层级思想一致，只是优化目标从性能换成能量；和电源域划分、低功耗 RTL要一起规划。

七、DRAM 这条线：刷新是躲不掉的常驻账

片外/片上 DRAM（DDR、LPDDR）的能量结构与 SRAM 不同，重点在：

• active/precharge：打开/关闭行（行缓冲命中可省重复激活），行激活是 DRAM 单次操作的大头；
• refresh / self-refresh：电容存储必须周期刷新，刷新电流随容量和温度上升（高温漏得快、要刷得更勤，LPDDR 有温度补偿刷新 TCSR）；
• 自刷新（self-refresh）/掉电（power-down）：空闲时进 self-refresh，DRAM 自己用内部振荡器维持刷新、关掉大部分接口时钟，电流大降但唤醒有延迟；更深的深自刷新功耗更低、唤醒更慢。

移动 SoC 待机时，DRAM 自刷新电流往往是系统底电流的重要组成；省电手段包括提高行缓冲命中、聚合访问以延长空闲窗口、及时进/出 self-refresh（同样要算盈亏时间）、以及 LPDDR 的多种低功耗模式。这部分与 PMIC、外设功耗共同决定整机底电流。

七补二、看懂 SRAM 宏的接口，才能控住模式

存储器编译器给的 SRAM 宏有一组固定控制脚，低功耗设计的关键动作几乎都落在正确驱动这些脚上：CLK（或 CEN 时钟使能）、CEN（chip enable，低有效，关它即进入休眠/保持外围不动）、WEN（写使能）、地址、数据、BWEN/byte mask（字节/位写屏蔽）、以及深睡/保持专用脚（部分宏提供 RETEN/sleep 控制和独立的保持电源）。常见错误是把 CEN 接成恒有效，导致 SRAM 每个时钟沿都在做内部预充和译码，哪怕地址/数据无意义。正确用法是：

• 无访问周期拉低有效使能（CEN=1）：立刻停掉该拍的预充/译码/灵敏放大，进入最轻的 sleep；
• 连续空闲达到阈值：再断言深睡/retention 控制，关更多外围或降阵列电压；
• 只用 byte mask 写变化字节：避免整块写和读改写；
• 读不修改时不发起读改写：明确区分读、写、位写，别用一条「读回-改-写回」路径处理所有访问。

配合控制器里的「访问类型 + 空闲计时」状态机，可以让宏在 active / light sleep / deep sleep / retention / shutdown 之间自动迁移，软件只需申请访问，硬件负责唤醒并在访问前等待唤醒延迟。访问接口侧还要避免一个隐性浪费：为了等一个可能到来的访问而长期把 SRAM 留在 active。更好的策略是接受首次访问的唤醒代价，用「唤醒-突发访问-立刻睡」的 burst 模式，把多次小访问攒成一批，延长连续空闲窗口——这和外设功耗讲的事件聚合是同一个思想。

访问能量算例（教学量级）：设某 SRAM 单次 32-bit 读能量 E_acc≈8pJ，retention 漏电折合 P_ret≈2µW，深睡唤醒延迟内额外能量 E_wk≈30pJ。一个任务每 1ms 突发读 16 次：每秒 1000 次突发、16000 次访问，访问能量≈16000×8pJ=128µJ/s=128µW；若控制器做得好、99% 时间在 retention，则保留能量≈0.99×2µW≈2µW。合计约 130µW。反过来若 SRAM 被恒置 active、外围常开支路假设额外 150µW，则即使访问完全相同，总功耗也翻倍以上。这个对比说明：在访问稀疏的 IoT 场景，决定存储平均功耗的常常不是单次访问能量，而是你让它在无访问时处于什么模式。 这也是为什么要先用性能计数器统计访问率/空闲分布，再决定分多少 bank、用多深的睡眠档。

再补一个容量选择上的连带结论：分 bank 的收益不仅是省电，还影响功耗-面积的整体最优。为了保证速度，单块 SRAM 做太大时位线加深、字线负载变重，单次访问能量和访问延迟都上升；拆成多块后，每块更快更省，但总单元面积因外围复制而增加。编译器提供的「同容量不同 bank 数/不同列数」宏就是这组权衡的现成选项，低功耗项目应在面积、频率目标、访问局部性三者之间实测对比几版宏，而不是默认选单块最大容量。选定后再把 bank 睡眠控制接进系统电源状态机，让浅睡/深睡/保持/关断与待机睡眠模式的分级一一对应，软件进哪个系统态就由硬件把各存储块带到相应模式，避免软件知道要睡、存储却还醒着的脱节。

八、改造走查：一个 SRAM 子系统

1. 测量基线：统计每块 SRAM 的访问率和空闲间隔，发现一块大缓存 90% 时间无访问，却 clk 恒有效、始终 active。
2. 先治使能：接入 clk-en，无访问即进 light sleep——零结构改动先拿下外围预充能量。
3. 再分 bank：按访问热点拆 4 个 bank，命中才 active，其余 sleep；长空闲 bank 进 retention。
4. 位写与宽度：控制寄存器改窄位写，避免整字读改写；宽数据用 burst 减少预充次数。
5. 冷数据外迁：上电初始化数据、查找表改为用时再从只读存储加载，主 SRAM 可整体 shutdown。
6. 加状态机与阈值：控制器按空闲时长自动在 light/deep/retention/shutdown 间切换，阈值用上一节的盈亏公式标定。
7. 对账：门级+存储器模型功耗分析，对比访问能量、保持漏电、唤醒开销三条线，确认典型场景净收益，并在硅后用电流曲线核对（见功耗怎么测）。

九、常见误区

• SRAM clk/en 恒有效：外围每拍预充，最常见也最容易修的浪费。
• 只看访问能量不看漏电：大容量 SRAM 待机漏电可能比偶发访问更费电。
• 不分场景一律 retention：进出要升压/稳定，短空闲可能亏本。
• bank 乱拆导致频繁唤醒：没有访问局部性分析，分 bank 反而更费。
• 整字读改写 1 bit：位线全摆幅动一遍，浪费大。
• 忽视 DRAM 高温刷新：底电流随温度涨，热设计和刷新策略要联动（见功耗与热的耦合）。

结语

存储器低功耗是一门「让对的容量在对的时刻处于对的模式」的艺术：用分 bank 和访问门控压低单次访问能量，用 deep sleep/retention/shutdown 的模式阶梯按空闲时长压低保持漏电，用数据温度分层让该快的快、该关的关，再在 DRAM 侧管好刷新与自刷新。它的每一步都要拿访问画像和盈亏时间说话，这也是它区别于「插上就省」的时钟门控、更偏架构权衡的原因。

一句话收口：存储省电=少访问（分 bank、位写、局部性）+ 浅保持（V_ret）+ 敢断电（冷数据外迁），而决定用哪一档的，永远是访问频率和空闲时长这两本账。 下一篇讲电压这条平方杠杆怎么落地：DVFS 实现。

总结

存储器省电先要认清单次访问的能量大头在外围：位线预充、整行字线、灵敏放大与摆幅，哪怕只读 1 bit 也要牵动一整行，而几百万个 6T 单元的保持漏电随容量和温度线性上涨；模式阶梯 active→light/deep sleep→retention（降到高于 VDR 的 V_ret，漏电大降但不能读写）→shutdown（最省但丢数据），进哪一档由空闲时长对盈亏阈值决定。主力结构是分 bank 让访问只唤醒命中块、用 CEN/byte mask 避免无效预充和整字读改写、按数据温度分层外迁冷数据，DRAM 侧则要管好随温度加码的刷新与自刷新。
