功耗怎么测入门：电流探头、电源分析仪与板级能耗实测
更新时间：2026-09-15。本文是「集成电路大类 · 低功耗设计与验证」入门层系统篇第 29 篇。前面 28 篇讲的功耗，绝大多数是仿真器和工具算出来的；但产品发布前，必须回答一个无法回避的问题——真机到底吃多少电？这一篇讲板级和芯片级测功耗的工具、陷阱与方法论。算出来的功耗怎么读见功耗报告怎么读，测出来的结果怎么用来算账见电池与能量预算。系统地图见低功耗导读。
本文要回答的问题
- 板子上的功耗到底怎么测，测的是电压还是电流？
- 万用表读的电流为什么经常骗人？
- 万用表、电流探头+示波器、电源分析仪、焦耳计分别什么时候用？
- 微安待机和毫安发射差上千倍，一台仪器怎么同时测准？
- 怎么从一条电流波形里读出「每个模式待了多久」，再与仿真对账？
一、本质：测 P(t)，再积分成能量
功耗测量的公式只有两个：
P(t) = V(t) × I(t)，一段时间用掉的能量 E = ∫P(t)dt，平均电流 Iavg = E / (V × T)。
难点全在电流 I(t) 上：数字系统的电流不是一条直线，而是随时钟、事件、电源状态剧烈起伏的脉冲序列——深睡时几微安，射频发射的几毫秒内冲到几十毫安。任何测量仪器都是在它的带宽和量程内对这条波形做某种平均，仪器选错，得到的就是被平均糊掉、甚至完全错误的数字。

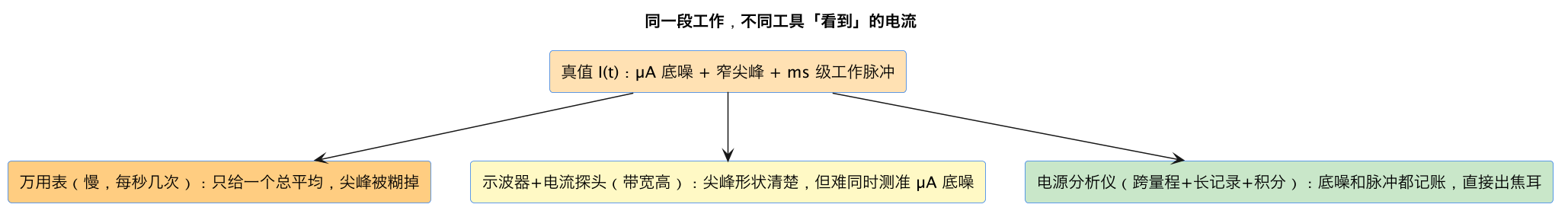

二、四类主力工具
| 工具 | 怎么测 | 带宽/速度 | 强项 | 短板 |
|---|---|---|---|---|
| 数字万用表（DMM） | 串入供电回路读直流电流 | 每秒数次 | 便宜、测稳态平均 | 看不到尖峰、波形、状态切换 |
| 分流电阻+放大器/电流探头+示波器 | shunt 上 ΔV=I·R 差分放大，或磁探头卡线 | MHz 级 | 看唤醒、毛刺、瞬态时序 | 直流小电流分辨率弱；探头会引入阻抗 |
| 电源分析仪 / 源表（SMU） | 替代电源给 DUT 供电，同时高速数字化电压电流 | µs~ms 采样，长记录 | 一个实验拿到波形+平均+焦耳，自动跨量程 | 带宽不如示波器，设备较贵 |
| 板载监控/电量计 | INA 类电流监测芯片、PMIC 库仑计、SoC rail 监视器 | kHz 级、随固件读 | 可做现场/量产长期监测、可进固件日志 | 精度带宽有限，shunt 本身耗电 |
物联网与可穿戴团队的标配是电源分析仪（或带功耗分析软件的源测量单元）：它用电子负载式电源代替电池，软件把长时间记录的电流按门限自动切成「深睡/浅睡/处理/发射」段并积分，直接给出每个状态的电荷量（µC/mAh）和占比。这恰好对应待机与睡眠模式里的多模式电流表和MCU 低功耗的能量账。
三、跨量程：低功耗测量真正的技术活
一节纽扣电池设备的电流可能横跨 1µA（深睡）→ 1mA（MCU 运行）→ 30mA（无线发射），比值三万倍。仪器在一个固定量程内无法同时分辨最小电流和容纳最大电流：量程按 30mA 选，1µA 底噪淹没在 ADC 噪声里；按 1µA 选，发射瞬间直接削顶。
实战做法：
- 自动量程/多量程硬件：好的电源分析仪在脉冲间隙快速切档，并用专用电路保证换档不死区。
- 分段测量：用示波器/shunt 单独精确刻画脉冲形状与峰值（确定宽度、峰值），用高分辨率小量程档单独测深睡底噪和持续时间，最后按 E=ΣVi·Ii·ti 人工合并。
- 电荷视角而非功率视角：µA 级底噪持续几秒和 mA 级脉冲持续毫秒可能贡献同样多电荷，必须积分比较，不能盯着瞬时功率大小下结论。
四、几个最容易踩的硬件陷阱
- Shunt 电阻的压降与自热：串 10Ω 才能看清 µA，但 30mA 脉冲时压降 0.3V，直接把 DUT 电压拖垮、改变其行为甚至触发欠压复位；shunt 还会发热。要按测量对象动态选阻值（必要时多路并联切换），并在 DUT 端而非电源端校准实际供电电压。
- 去耦电容「偷电荷」：板上和芯片内的大电容会在脉冲时本地放电、在间隙慢充。若在电容「上游」测，脉冲被展宽成小电流长尾巴；要反映芯片真实取电，测量点应尽量靠近 DUT、或理解电容带来的平滑效应。这与IR-Drop讲的 decap 是同一批电容。
- 采样率不足（aliasing）：毫秒级采样会把周期性窄脉冲采成随机小点，积分全错；采样率至少要比最窄事件快一个量级以上，且记录要覆盖完整工作周期（如一次完整的传感器采集→发射→睡）。
- 电源本身不干净：用实验室线性电源代替电池时，其瞬态响应、线缆电感与电池不同，唤醒峰值行为会变；严谨测量会用「假电池（battery emulator）」复现电池内阻曲线。
- 漏算外围：传感器上拉电阻、电平转换器、板载 LED、调试器回路上的电流常比 MCU 深睡还大，测「芯片功耗」时要把这些从 DUT 供电中剥离。
五、从电流波形到模式驻留：一次完整分析
以一个蓝牙传感器节点为例，电源分析仪记录一个完整工作周期，软件或人工按电流门限分段：
| 段 | 电流（示教） | 时长 | 电荷量 Q=I·t | 占周期能量比 |
|---|---|---|---|---|
| 深睡（RTC 运行） | 2µA | 9,900ms | 0.020µAh | 1% |
| 传感器采集+MCU 运算 | 3mA | 80ms | 0.067µAh | 3% |
| 射频发射 | 15mA | 5ms | 0.021µAh | 1% |
| 其余（唤醒/稳压器过渡、外设残留） | 0.5mA（等效） | 15ms | 0.002µAh | … |
周期 10s 平均电流 ≈ (0.020+0.067+0.021+0.002)µAh ÷ (10/3600)h ≈ 39µA（教你算法：先把每段 µA·ms 折成 µAh，再除以周期小时数）。用 200mAh 纽扣电池估算寿命约 200,000µAh÷39µA ≈ 5128h ≈ 213 天。这个数字与MCU 低功耗里的自底向上估算互相印证——估算指导设计，实测验证估算，两者必须对账。
做这种分析的几个要点：
- 门限分段要按真实模式表设置，先有状态机假设（见待机睡眠模式），再让软件自动归类；异常段往往就是 bug（意外唤醒、外设没关）。
- 盯住「意料之外的尾巴」：脉冲结束后电流应立刻回底，拖尾说明稳压器没进低功耗模式、引脚悬空在振荡、上拉在漏电。
- 多次记录覆盖边界场景：冷启动、OTA 写 Flash、信号差时满功率发射、电池低压——平均续航取决于这些「耗电长尾」的出现频率，而不是典型工况。
六、与仿真对账：测量在设计闭环中的位置
功耗分析讲的是设计早期的估算，实测量的是硅片真相，二者要形成闭环：
- 在同一激励/场景下分别取得仿真功耗（按功耗模型+翻转率算出）与实测电流；
- 对比形状与比例（哪个模式占比高、哪些模块是热点），绝对值受工艺角、板级寄生、激励覆盖影响会有偏差；
- 系统性偏差（如实测待机高一倍）回查：是否漏掉了常开域、I/O 终端、PMIC Iq（见 PMIC）、板级器件；
- 把校准后的活动率/模型假设反馈给下一颗芯片的预算流程（低功耗全流程里的硅后回校环节）。
动态功耗分析（DPA，下一篇《动态功耗分析 DPA 是什么》展开）则提供逐周期仿真波形，可与示波器抓到的瞬态事件在时间轴上对齐，定位「这个电流尖峰是芯片里哪个动作造成的」。
七、测量纪律清单
- 先明确问题：要平均功耗续航，还是要瞬态波形/异常定位？选对应带宽工具。
- 记录原始波形文件与量程、shunt 值、供电电压、温度、固件版本——功耗数字离开条件不可复现。
- 能量统一用焦耳或电荷量（mAh/µAh）表达，避免用「电流多大」比较不同时长的事件。
- 测量点、去耦电容、线缆、假电池内阻都要写进报告，否则别人测不出你的数。
- 续航实验在真实温度下做：低温电池容量和漏电都会变（发热、漏电）。
常见误区与排查直觉
- 误区：万用表串进去读数正常，就没问题。 它给的是被平均的数；一个每 10s 抽风 1ms 的故障，万用表几乎无感，电源分析仪上却原形毕露。
- 误区：deep sleep 数据和 datasheet 一样就完事。 datasheet 是理想条件；真机上一颗忘关的上拉就可能让底噪大 50µA，续航砍半。
- 误区：优化完只看峰值变小。 峰值降了但唤醒次数变多，总能量可能反升——一切优化以积分焦耳/任务数为准。
- 排查直觉：波形与状态机预期逐段比对；找不到来源的周期性小脉冲，先查定时器/中断频率与板级器件的自动行为。
八、无线与电池场景的两个特别提醒
无线发射是测量中最容易误判的部分。 射频 PA 的电流取决于发射功率等级，而发射功率由链路质量动态决定：贴着网关时可能 8mA，信号差时满功率冲到 30mA 以上，且协议栈会因丢包重传，把一次事件变成一串脉冲。实验室在理想信号下量出的续航偏乐观一个量级并不罕见。严肃测量要在「典型+弱信号+干扰」三种链路条件下分别记录发射次数、时长和电流分布，并把协议栈重试统计和电流波形对齐。
电池不是理想电压源。 电量下降时端电压走低、内阻上升，同一工作电流下芯片实际电压更低，DC-DC 为维持轨压要从输入端抽更大电流（功率守恒，忽略效率时 Iin≈Vout·Iout/Vin）；低温还会让可用容量缩水两三成。所以「新电池常温」数据不能直接当续航承诺，专业测量用电池模拟器按真实放电曲线和内阻编程，或至少在电量曲线的首、中、尾三点各测一次。
九、从波形到工程结论：一个分析模板
一份能被团队复用的功耗测量记录，建议固定包含这八栏，使任何异常都能横向比较：
| 栏目 | 内容 |
|---|---|
| 场景 | 如「每 10s 采集上报一次，暗室、信号 −70dBm」 |
| 固件/硬件版本 | commit、位号、PMIC 配置、温度 |
| 仪器设置 | 量程、shunt、采样率、供电方式（真电池/模拟器/电源） |
| 分段表 | 每模式：电流、时长、电荷量、出现次数 |
| 周期平均 | µA 与折算寿命（注明电池容量与自放电假设） |
| 异常记录 | 意外脉冲、拖尾、回底时间、重试次数 |
| 与上次对比 | 同场景环比，差异定位到哪个段 |
| 结论/待办 | 是否达标、若超标下一步查谁 |
坚持这个模板，几周后团队就会拥有一份「场景-波形-电荷」数据库，新固件的功耗回归可以像功能回归一样快速判定，而不必每次重新理解波形。这也是《功耗异常排查直觉》篇所有方法的数据基础。
十、给入门者的记忆锚点
- 测的是 I(t)，报的是积分电荷；任何只给一个电流数字的结论先追问带宽和时长。
- 跨三个数量程的波形，靠自动量程或分段测量，不要指望一台仪器一档走天下。
- shunt 的压降会改变被测对象，测量本身也是电路的一部分。
- 电容上游测得的是被平滑过的电流，先想清楚测量点。
- 典型工况不作数，弱信号、低电量、低温、冷启动决定真实续航口碑。
这一篇在知识体系里的位置
- 上游：能量与功率给积分思想，待机睡眠/MCU 低功耗给模式表，SoC 电源架构/PMIC说明板上有哪些常被漏算的耗电者。
- 本片：把「功耗」从报表数字变成可在硬件上复现的测量方法学。
- 下游：与《动态功耗分析 DPA》《功耗异常排查直觉》组成「分析—测量—调试」铁三角；实测数据回流到功耗预算实战示例的预算校准；产品级结论服务于电池与能量预算和续航宣传口径。
一句话收口：平均电流是结果，电流波形才是真相；低功耗工程师的看家本领，是让每一个微库仑电荷都能在状态机上找到名字。
总结
板级功耗测量本质是对 P(t)=V(t)·I(t) 时间分辨采样再积分成能量，万用表只给被平均糊掉的数字，跨 µA 睡眠到 mA 发射三个数量级必须靠电源分析仪自动量程或分段测电荷；要警惕 shunt 压降改变被测对象、去耦电容展宽脉冲、采样不足和假电池内阻等陷阱，在弱信号、低电量、低温等长尾场景实测，并与仿真按形状比例对账闭环。
