FPGA 原型验证专题 53：比特流回归与冒烟自动化农场——让每次 RTL 合入都在真硬件上自动体检 ​

更新时间：2026-09-13。本文是模块 F（规模化、云化与工程运营） 第八篇。46 编译农场与周转时间 OOC/增量/seed 扫掠 让比特流“产得快”，47 多用户资源调度 预约/作业/租约/防误烧 让硬件“排得顺”；本篇把两者串成一条无人值守的硬件体检流水线——每次 RTL 合入，自动在真板子上验证。

一、为什么手工上板验证在规模化下必崩 ​

  • 几十人每天合入、十几分支，人工“编译→烧板→跑用例→看结果”一天做不了几次；
  • 漏测是常态：某个分支改坏了 bring-up，直到几天后别人要用才发现；
  • 人的判断不可追溯，“我昨天测过没问题”无法作为流片证据；
  • 流片前需要的是成百上千次在真实硬件上的通过记录，不是几次手工演示。

把软件 CI/CD 思想搬到物理 FPGA 上，是规模化原型团队的必经一步（设计侧版本纪律见 47 RTL 版本管理、41 版本/IP 管理）。

二、流水线全景 ​

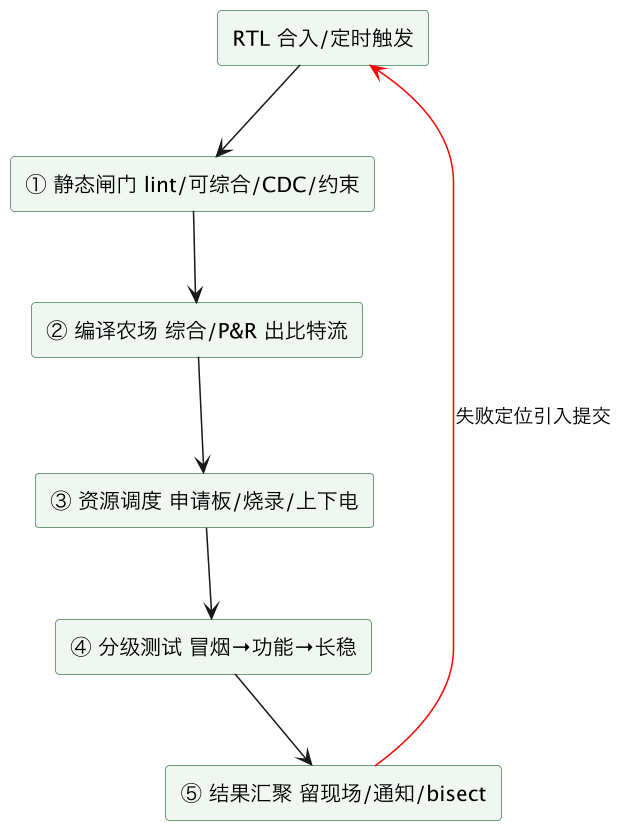

FPGA 原型验证专题 53：比特流回归与冒烟自动化农场——让每次 RTL 合入都在真硬件上自动体检 示意图（第 2 张）

①②直接复用 46 编译农场与周转时间 OOC/增量/seed 扫掠，③复用 47 多用户资源调度 预约/作业/租约/防误烧 的租约/安全烧录/远程上下电，本篇重点是④⑤。

三、分级测试金字塔（原型硬件版） ​

软件测试金字塔在 FPGA 上要重新定义，因为越往上越慢、越稀缺、越不能并行：

  1. 冒烟（smoke，分钟级，每次构建必跑）：烧录后最小存活检查——时钟/PLL 锁定、复位释放、高速链路训练（PCIe 链路 up、以太网 link）、DDR 校准通过、基础寄存器读写、一个最小数据回环。冒烟不过立刻终止，不浪费后续板时；
  2. 功能回归（十~几十分钟，主干/每日）：核心用例集——关键数据通路、接口协议、24 活动覆盖率与性能调试闭环 热点/瓶颈/回放 的 directed + 随机事务（事务由 26 事务处理器 SCE-MI 三类通道/transactor 实现 自动注入）；
  3. 长稳/压力（小时级，夜间/周末）：大流量、温度、长时间不丢包不死锁、带宽/性能计数器在阈值内（42 降频原型架构性能评估 cycle 计数/A-B/伪延迟扣除），偶现问题只在这一层暴露；
  4. 覆盖率驱动（按需）：跑覆盖率导向的激励，统计硬件活动与场景覆盖（41 原型在 SoC 验证矩阵中的定位 用例分配/RACI/证据移交）。

原则：快速冒烟挡低级错、功能回归挡功能错、长稳压测挡偶现错，级别越高频率越低、占板越久。

四、硬件 CI 与软件 CI 的四个本质差异 ​

直接套软件 CI 那套会踩坑：

  • 板子稀缺且会坏：软件 CI 可无限开容器，硬件 CI 受真实板数约束（88 篇调度），且板卡故障会伪装成“用例失败”——要区分 DUT bug 与环境/硬件故障，连续环境性失败自动隔离该板；
  • 构建以小时计：不能每次合入都全量构建。用增量/OOC 与“冒烟用精简比特流、夜间出全量”的分层（87 篇），并对触发做合并（短时间多个 commit 合并成一次构建）；
  • flakey（偶现失败）更普遍：时序边缘、降频伪影、接触不良都会导致“重跑就过”。绝不能简单重跑掩盖：失败自动保留现场、统计 flake 率，同一点反复 flake 升级为真问题（19 原型频率与时序收敛 TDM 降频/关键路径）；
  • 不能完全无状态：板是物理资源，每次跑前要冷启动/清场（48 远程实验室与 IO 重定向 虚拟前面板/远程上下电），跑后释放，保证用例不依赖“上一次残留状态”。

五、失败处理：自动留现场 + 自动 bisect ​

回归失败最值钱的是第一现场，自动化必须在拆现场前存证（与 51 跨团队调试闭包 DRI/分诊/证据包/bisect 同一标准）：

  • 失败即冻结：保存版本指纹三件套（比特流/commit/软件版本，20 比特流烧录与四方版本一致 manifest/门禁）、串口日志、关键 trace 窗口（自动触发采集，配置随仓库版本化）、板卡 ID 与温度电压、seed/分区信息；
  • 自动判型：先跑环境自检（链路、电源、温度），疑似板坏则换板重跑并隔离原板，疑似设计则建缺陷单；
  • 自动 bisect：对可稳定复现的失败，自动在提交区间逐版构建烧录二分，定位引入提交（硬件 bisect 慢，限定在冒烟级用例和必要时触发）；
  • 通知到引入 commit 的作者并自动建 51 跨团队调试闭包 DRI/分诊/证据包/bisect 的缺陷，带着证据包直接进分诊。

六、门禁阈值：什么失败阻塞什么 ​

不是所有失败都该阻塞所有事，分层设闸：

层级触发通过标准失败后果
静态闸门每次合入lint/CDC/可综合 0 致命阻塞合入
冒烟每个主干构建全过阻塞镜像发布
功能回归每日/里程碑用例通过率 100%（已知 waiver 除外）阻塞 bring-up/流片节点
长稳夜间/周末达时长无死锁、性能达标进缺陷单、限期
flake 率持续统计超阈值即告警升级为真问题

流片门禁：在流片前，功能回归 100% 且所有历史 flake 有结论、覆盖率达标、无未关闭的阻塞项——这条自动产出可审计的报告（41 原型在 SoC 验证矩阵中的定位 用例分配/RACI/证据移交、43 原型结果可信度分级 可签核/可决策/仅参考与报告规范），比“大家觉得测过了”可靠得多。

七、用例与配置的工程纪律 ​

八、常见坑速查 ​

  • 把硬件 CI 当软件 CI 无限并行 → 受板数/故障约束，必须调度+隔离；
  • 每个 commit 全量构建 → 增量/分层+触发合并；
  • flakey 重跑掩盖 → 自动留证、统计 flake、反复即升级；
  • 失败后板被立刻复用丢现场 → 先冻结证据再清场；
  • 新功能不带回归用例 → 合入门禁强制；
  • 流片靠“感觉测过” → 自动产出可审计门禁报告。

与系列及现有篇目的链接 ​

总结 ​

一句话总结：高频迭代下手工“编译—烧板—跑用例—看结果”必然跟不上且无法作为流片证据，要把软件 CI 搬到物理硬件建无人值守的比特流回归农场——RTL 合入或定时触发后自动过①lint/可综合/CDC/约束静态闸门、②编译农场增量综合/P&R 出比特流（短时间多 commit 合并构建、冒烟用精简镜像夜间出全量，因构建以小时计不能每次全量）、③经资源调度租约安全烧录并远程上下电、④跑原型版测试金字塔：分钟级冒烟（PLL 锁定/复位/链路训练/DDR 校准/基础读写回环，不过即终止不浪费板时）挡低级错、十到几十分钟功能回归（关键通路协议、transactor 自动注入事务）挡功能错、夜间周末小时级长稳压测（大流量温度下不死锁不丢包、性能计数器达标）暴露偶现错、按需覆盖率驱动激励；硬件 CI 与软件 CI 有四个本质差异：板子稀缺还会坏（受板数约束，板卡故障会伪装成用例失败，连续环境性失败要自动隔离换板而非提设计缺陷）、构建小时级、flakey 更普遍（时序边缘/降频伪影/接触不良导致重跑就过，绝不能靠重跑掩盖，要自动留证统计 flake 率、同点反复即升级为真问题）、板有物理状态每次要冷启动清场；失败处理要在拆现场前自动冻结证据（比特流/commit/软件版本三件套、串口日志、自动触发的关键 trace 窗口、板卡 ID 温度电压、seed 分区），先环境自检判型再对可稳定复现项在冒烟用例上自动 bisect 定位引入提交并带着证据包建缺陷直接进调试闭包分诊；门禁分层——静态错阻塞合入、冒烟不过阻塞镜像、功能回归非 100% 阻塞 bring-up/流片、长稳失败进单限期、flake 超阈升级，流片前自动产出功能全过、历史 flake 全部有结论、覆盖率达标的可审计报告；用例、trace 配置、预期与 RTL 同仓版本化、用例无副作用可重复并要求新功能必须随附回归用例，回归默认计数聚合仅失败时拉深 trace，从而让每次合入都在真硬件上留下可追溯的体检记录。
