为什么不要手写锁存器：STA 难、可测性差、推断事故多 ​

更新时间：2026-10-28。本文是「芯片设计 · 入门层」的辨析问答篇。门级原理上锁存器（latch）与触发器（flip-flop）的差别在 锁存器与触发器 已经讲过：latch 电平敏感、使能期间透明，flip-flop 边沿触发、只在时钟沿采样。知道原理之后，新手最常追问的就是这一句：既然锁存器也能存数据，为什么所有编码规范都禁止我手写它？

本文要回答的问题 ​

  • 锁存器和触发器在时序分析、可测性上的本质差别是什么？
  • 「不要手写锁存器」具体有哪几条硬理由？有没有例外场景？
  • 明明没写 latch，综合器为什么报警告说推断出了 latch？
  • 组合逻辑里怎样写才能彻底躲开意外锁存器？

一、简短结论 ​

在同步时序设计里，不要用 always 块刻意描述电平敏感的锁存器；存储一律用 always @(posedge clk) 的 D 触发器。 锁存器不是「电路里不存在的东西」——标准单元库里有它、少数高性能场景（如寄存器堆、时间借用流水）会由资深工程师刻意使用——但它绝不该出现在新手的 RTL 里。下面这张对比卡先把两边的核心差异摆出来，后面逐条展开。

锁存器 vs 触发器：为什么工程上押注触发器

读这张卡抓住一条主线：触发器把时序「切成一段一段独立的组合逻辑」，每一段从一个时钟沿到下一个时钟沿，工具和人都能逐段验证；锁存器的透明窗口把相邻两段粘在一起，后面三条理由全是这一句话的推论。

二、理由一：时序分析难——time borrowing 让 STA 复杂化 ​

静态时序分析（STA）工具最喜欢触发器：每条路径的起点和终点都是「时钟沿」，工具逐段检查建立/保持时间即可，原理见 建立时间与保持时间违例根因。

锁存器打破了这个前提。它是电平敏感的：只要使能（比如时钟高电平）还开着，晚到的数据仍然可以穿透过去——这叫做 time borrowing（时间借用），本级没用完的时间可以「借给」下一级。听起来是优点，代价是：

  • 路径不再以时钟沿为硬边界，一级借用会影响后续所有级的时序预算，工具要做多周期、多阶段联立分析；
  • 借用链条上任何一级的毛刺或抖动都会向后传播，hold 检查变得尤其棘手；
  • 不同工艺角下使能窗口宽度变化，借用量的裕度难以评审， sign-off 风险显著上升。

对人而言也一样：看一段全是触发器的流水线，每一拍边界清清楚楚；换成 latch，你得在脑子里模拟「高电平期间透明」的波形才能推理数据何时到达。

三、理由二：可测性差——scan 扫描链不友好 ​

芯片出厂前要做制造测试，主流方法是 DFT（Design for Test，可测性设计）：把所有触发器替换成 scan cell，连成一条长长的扫描链，测试机像移位寄存器一样把激励移进去、把响应移出来，自动生成测试向量（ATPG）的覆盖率才能做高。

锁存器在这套流程里是麻烦制造者：

  • 它不能直接串进扫描链——电平敏感意味着移位期间它可能一直透明，数据会穿透多级，必须先换成专门的「可扫描锁存器」或加额外控制逻辑；
  • 透明窗口让 ATPG 工具难以建模，很多工具默认要求设计是「纯触发器 + 组合逻辑」的两要素结构，遇到 latch 要么报错、要么覆盖率骤降；
  • 所以多数代工厂/设计服务公司的 DFT 规则检查（DRC）直接规定：非时钟树用途的 latch 必须解释来源，否则视为违规。

一句话：手写 latch 省下的那一点点面积/时间，会在测试阶段成倍还回来。

四、理由三：推断事故多——新手第一大坑 ​

前两条是「刻意手写 latch」的问题，第三条才是实战中最高发的事故：你根本没想写 latch，综合器却替你推断了一个。Verilog 语义规定：组合 always 块里，如果某条执行路径下输出没有被赋值，输出就「保持原值」——要硬件实现「保持」，只能加锁存器。下面的对照是经典事故现场。

意外推断出 latch 的写法（if 没有 else，en 为 0 时 y 保持原值）：

verilog
always @(*) begin
  if (en)
    y = a & b;   // en=0 时 y 没赋值 → 推断出锁存器
end

等价的正确写法，二选一即可：

verilog
// 写法一：补全 else
always @(*) begin
  if (en) y = a & b;
  else    y = 1'b0;
end

// 写法二：块首给默认值（推荐，case 复杂时最稳）
always @(*) begin
  y = 1'b0;
  if (en) y = a & b;
end

case 语句同理：分支没覆盖全部取值又没写 default，同样推断 latch；更隐蔽的是误用 full_case 指令把「仿真当 full」而综合语义没变，造成仿真与综合不一致，这类排查见 case 非 full/parallel 排查，FPGA 侧的三大新手坑汇总见 意外锁存器与新手坑。那篇从「踩坑后怎么修」的角度讲，本篇从「为什么这条规范存在」的角度讲，两篇对着看最完整。

五、把三条理由串成一张图 ​

三条理由不是孤立的，它们共享同一个根因：透明窗口。下面这张思维导图把「为什么不要手写锁存器」的论证结构摊开，方便记忆与复习。

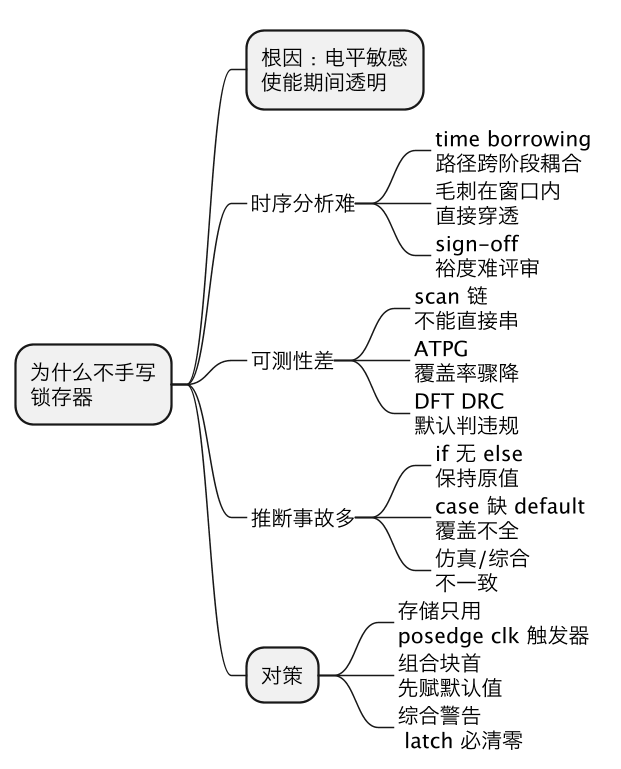

为什么不要手写锁存器：STA 难、可测性差、推断事故多 示意图（第 2 张）

读这张图从中心往右看：上半部分是「为什么有害」的三条分支，每条分支的根都连回「电平敏感、透明」这个根因；右下角是落到编码纪律上的三条对策——存储用触发器、组合逻辑块首赋默认值、综合报告里的 latch 警告必须清零而不是忽略。

六、常见误区 ​

  • 误区一：「latch 比触发器省面积，所以我用它优化」。 锁存器确实大约是触发器的一半面积，但省的是晶体管、赔的是时序收敛与可测性。只有在寄存器堆、阵列这类由工具/资深工程师控制的结构里才刻意使用，手写业务逻辑里没有它的位置。
  • 误区二：「仿真过了就说明没问题」。 仿真对 latch 的透明行为常常「恰好不暴露」，而综合后的门级网表、不同工艺角下的行为完全不同；仿真通过从来不是 latch 合理的证据。
  • 误区三：「综合器报 inferred latch 只是 warning，可以忽略」。 这一条恰恰应该当作 error 处理——warning 列表里的 latch 几乎 100% 对应一个漏写的分支，见 意外锁存器与新手坑 的逐条修复。
  • 误区四：「组合逻辑里 = 和 <= 混着用没关系」。 赋值方式用错不会让 latch 消失，但会引入竞争与仿真/综合不一致，规范见 组合逻辑与时序逻辑。

七、这一篇在知识体系里的位置 ​

一句话总结 ​

一句话总结：不要手写锁存器的根本原因只有一条——它是电平敏感、使能期间透明的，而现代同步设计的整套方法论（STA 以时钟沿切段、scan 链做制造测试、综合器按触发器+组合逻辑建模）全都建立在「存储只在时钟沿发生」这个前提上；透明窗口让时序路径跨阶段借时间（time borrowing）、让毛刺直接穿透、让扫描链无法直接串接，还因为 if 缺 else、case 缺 default 这类不完整赋值被综合器意外推断出来成为新手第一大坑，所以编码规范要求存储一律用 always @(posedge clk) 触发器、组合块块首赋默认值、综合报告中的 latch 警告一律清零，只有寄存器堆等少数受控场景才允许资深工程师刻意使用它。
