复位设计：异步断言同步释放、复位树与复位次序 ​

更新时间：2026-09-06。本文是「集成电路大类 · 芯片设计」**进阶层（intermediate）**第十篇新正文（#12）。入门层 时钟与复位入门 讲了复位的概念，这一篇讲工程上怎么把复位做对。复位是芯片的「出生状态」：它在上电时把所有触发器置为已知值——没有可靠复位，上电后寄存器是随机态，状态机可能停在非法态（FSM 设计 的 default 也救不了初始态）、总线内容未知、X 态蔓延。复位 bug 典型特征是「仿真全过、上板偶发不起」，因为释放时刻与时钟沿的相位关系在真实硅片上是随机的。

本文要回答的问题 ​

  • 同步复位和异步复位各有什么坑？
  • 「异步断言、同步释放」为什么是标准答案？电路怎么搭？
  • 复位为什么也要像时钟树一样做树？
  • 多个时钟域、PLL、RAM 的复位先后次序怎么排？

一、同步复位 vs 异步复位 ​

同步复位（if(rst) ... else @(posedge clk)）异步复位（@(posedge clk or negedge rst_n)）
生效要等时钟沿，时钟没跑就复位不了立即生效，不依赖时钟——上电/时钟故障时也能复位
释放同步于时钟，天然干净释放时刻随机，可能违反 recovery/removal（复位释放离时钟沿太近，等价于复位场景的 setup/hold），部分触发器这拍进复位、那拍已退出 → 复位不同步
抗毛刺好（毛刺不在沿上无效）差（复位线上的毛刺直接触发复位）
综合可能被综合进数据路径，省复位线用触发器专用复位引脚，路径独立

两者各有死穴：同步复位在时钟尚未稳定（PLL 未锁定）时无法复位上电乱态；异步复位释放随机、会导致复位撤离不同步。

二、标准答案：异步断言、同步释放 ​

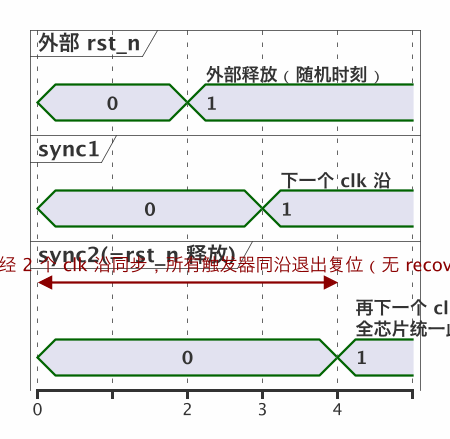

结合两者优点的电路——复位按下（assert）走异步：rst_n 一旦拉低，所有触发器立刻复位，不需要时钟；复位释放（deassert）走同步：释放信号先经过本时钟域的两级触发器同步，再分发出去，保证所有触发器都在同一个时钟沿之后离开复位，recovery 时间充足。

复位设计：异步断言同步释放、复位树与复位次序 示意图（第 3 张）
systemverilog
// 复位同步器：异步断言、同步释放
always_ff @(posedge clk or negedge async_rst_n) begin
  if (!async_rst_n) begin rst_sync1 <= 1'b0; rst_n <= 1'b0; end
  else                begin rst_sync1 <= 1'b1; rst_n <= rst_sync1; end
end

三、复位树：像时钟树一样对待 ​

复位信号扇出是全芯片级的（几万到几百万个触发器），一根线直连会有巨大的电容和延迟差异：远端触发器撤离复位比近端晚几纳秒，恰好跨过一个时钟沿，就出现「一半逻辑已工作、一半还在复位」。所以后端要做 reset tree：插多级缓冲、平衡各路径延迟（与 CTS 时钟树综合同理，见进阶 #25），让复位到达每个触发器的时间基本一致。前端要保证：① 复位信号上不挂组合逻辑（毛刺风险）；② 不用数据信号当复位条件；③ 复位极性全芯片统一（惯例低有效 rst_n）；④ 时序约束里对复位断言路径放宽、对释放路径做 recovery 时序检查。

四、多时钟域：每域一个复位同步器 ​

每个时钟域用自己的时钟做「同步释放」——不能拿 A 域时钟同步的复位去复位 B 域触发器（那又成了跨域信号，释放时刻对 B 域时钟是随机的，CDC 问题重演，见 CDC 基础）。结构：全局异步复位源（POR 上电复位 + 软复位寄存器）分发到各域，各域内各放一个复位同步器，输出本域的 rst_n。这就是 RDC（Reset Domain Crossing）检查要查的东西，与 CDC 一样由 Spyglass 类工具静态签核（进阶 #38）。

五、复位次序：不是所有东西同时撤离 ​

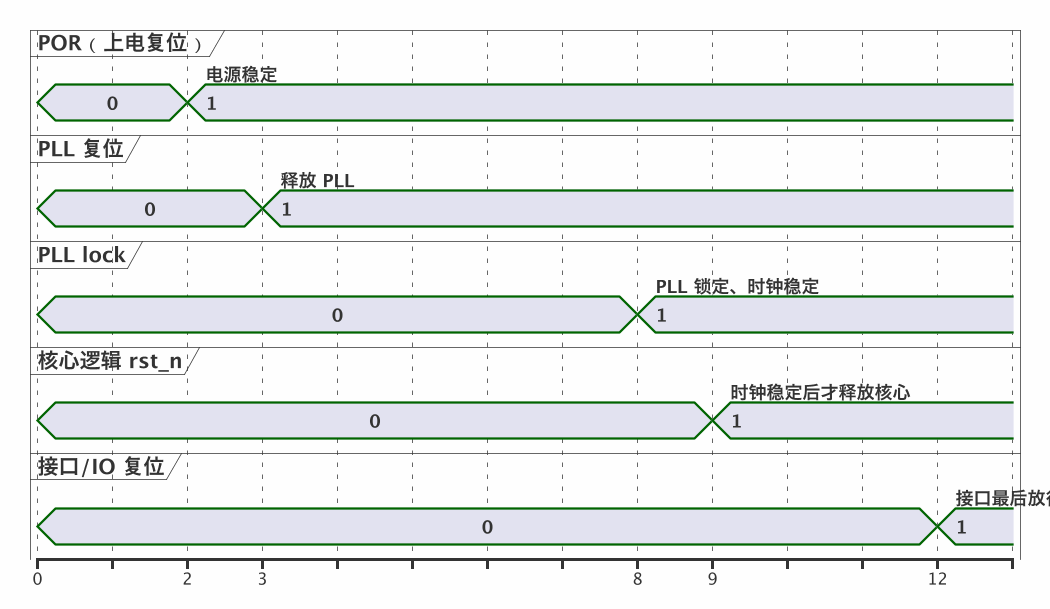

上电后各部件就绪时间不同，复位释放要按次序（reset sequencing）：

复位设计：异步断言同步释放、复位树与复位次序 示意图（第 4 张）

要点：① PLL 锁定（lock）前时钟不稳定，核心逻辑不能释放复位——把 lock 纳入复位同步器的释放条件；② RAM/ROM 初始化（或加载固件）完成前，访问它的逻辑保持复位；③ 对外接口（UART/PCIe/网口）最后释放，防止未初始化时向对端发垃圾数据；④ 软复位（软件写复位寄存器）只复位本模块、不要误动 PLL 和存活域（always-on），低功耗域的复位隔离见进阶 #23/#24。

六、recovery/removal 与仿真抓不到的复位坑 ​

复位也有自己的「建立/保持时间」，这是很多人没意识到的：

  • recovery time（恢复时间）：复位释放沿必须比下一个时钟沿早到的最小时间。等价于复位场景的建立时间——释放离时钟沿太近，这一拍触发器到底算「已退出」还是「还在复位」无法确定，可能亚稳。
  • removal time（撤离时间）：复位撤销沿必须比最近一个时钟沿晚到的最小时间。等价于保持时间——复位不能在时钟沿后太快撤，否则该沿应被复位的动作可能没生效。

「异步断言、同步释放」恰好同时治住两者：断言走异步清零端，不看时钟，不存在 setup 问题；释放经两级触发器与时钟对齐，recovery 天然满足。STA 里要对同步后的复位释放路径单独做 recovery/removal 检查（约束里通常 set_false_path 掉异步断言路径、保留释放路径的时序检查）。

仿真为什么常常抓不到复位 bug？因为复位释放沿和时钟沿的相位关系是随机的物理量，行为仿真里复位往往在整数时刻、和时钟沿离得远远的，永远不碰违例窗口；上板后温度、电压、时钟源不同，释放沿恰好压在 recovery 窗口才偶发。这类「仿真全绿、冷启动十次有一次不起」的问题，靠规范电路 + 约束 + RDC 静态检查兜底，而不是靠多跑仿真。

一张可以直接照着自查的复位 checklist：

  1. 全芯片复位极性、命名统一（惯例低有效 rst_n），异步复位全部进敏感列表且加 negedge rst_n；
  2. 每个时钟域有自己的复位同步器，不用 A 域同步出的复位去直接复位 B 域（过 RDC 检查）；
  3. 复位线上是纯网络、不挂组合逻辑、不拿数据/状态当复位条件，扇出大由后端插缓冲建复位树；
  4. 复位释放纳入 PLL lock、RAM 初始化完成条件，次序为 POR→PLL→核心→对外 IO；
  5. 每个需要已知初值的寄存器（尤其 FSM 状态、有效/忙碌标志、指针、总线 grant）都真的被复位覆盖——lint 里查「未复位的寄存器」；
  6. 数据 RAM、流水线数据寄存器等可考虑不复位以省面积/功耗，但 FSM 和控制必须复位；
  7. 软复位只复位目标域，别误清 always-on、PLL 配置和正在进行的外部事务；
  8. 约束：异步断言路径 false path，释放路径保留 recovery/removal 检查。

相关与延伸 ​

上一篇：多 bit CDC：异步 FIFO。下一篇进入时序收敛线：SDC 约束实战（#13）。入门铺垫：时钟与复位入门；CDC 配合见 CDC 基础；recovery/removal 时序概念见 STA；复位树后端实现见进阶 #35 CTS，RDC 签核见 #45，低功耗域复位见 #23 低功耗 RTL / #24 UPF。

总结 ​

复位设计的标准答案是「异步断言、同步释放」：按下立即生效不依赖时钟，释放经本域两级触发器同步保证全芯片同沿撤离；多时钟域各用各的时钟做同步器（RDC 签核），后端做平衡复位树，释放次序按 POR→PLL 锁定→核心逻辑→对外接口排——复位 bug 上板才现，必须在设计和检查阶段一次做对。
