FPGA 专家 10：Zynq 数据交互深水区——HP、一致性、地址 ​

本文是 fpga/ 专家层第 13 篇。基本用法见进阶 Zynq 数据交互（HP 口/AXI DMA/VDMA），软硬分工见 Zynq PS/PL 协同，DDR 带宽见 DDR 深水区。

一、PS↔PL 端口体系 ​

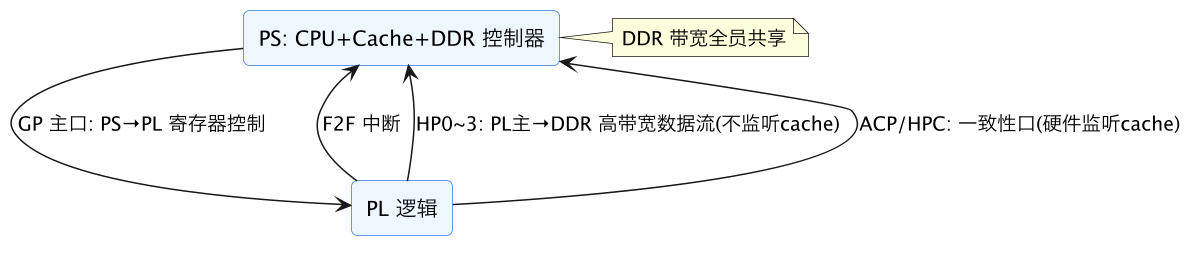

FPGA 专家 10：Zynq 数据交互深水区——HP、一致性、地址 示意图（第 5 张）
口用途一致性
HP0~3PL 大块读写 DDR否（软件管理）
ACP / HPC紧耦合同享小数据硬件 cache 一致
GP（主）PS 配置 PL 寄存器—
VDMA视频帧多缓冲按内存属性

二、缓存一致性对照 ​

场景问题解决
CPU 写 → PL 读数据卡在 cacheflush/clean 回写，或非缓存内存
PL 写 → CPU 读CPU cache 旧副本invalidate 失效，或非缓存
都要自动一致手动同步麻烦ACP/HPC 口（省 cache 带宽则用 HP+非缓存）

经验：控制结构/描述符用 dma_alloc_coherent（小、一致）；大帧/数据流用非缓存或显式 sync（省 cache、高带宽）。

三、地址域 ​

text
用户虚拟地址 (malloc/mmap, MMU 翻译)
   ↕ dma_alloc_coherent / dma_map_sg
内核虚拟地址 (驱动用)  +  dma_handle / bus 物理地址
                                 ↓ 写进 DMA 描述符
PL 经 HP 口访问的 DDR 物理地址

描述符填 bus/物理地址，不是指针；物理地址必须由 dma 接口分配，不能硬编码（裸机可 linker 预留）。

四、跑满带宽 ​

  • DDR 总带宽全员共享，按总量核算；
  • HP 口靠长突发 INCR + 高 outstanding + 持续供给填满内部 FIFO；
  • 64bit 配置、PL AXI 时钟匹配；
  • VDMA 视频多缓冲防撕裂，通用流用 AXI DMA SG；
  • 看吞吐计数器/FIFO 水位区分"喂不饱/到顶"。

五、端口体系深论：HP、HPC、ACP、GP 的真实能力 ​

要把数据通路设计对，必须脱离“端口名字”理解每条口的真实微结构。Zynq-7000 的 HP 口是 PL 主设备到 PS 内存子系统的宽 AXI 从口（在 PS 内部），内部带命令和数据 FIFO、可配 32/64 位、支持较长突发，直连 DDR 控制器/SCU 侧路径；它不接 snoop 逻辑，从 HP 进来的读写不检查 CPU 缓存，因此“快但不自动一致”。四个 HP 口共享 DDR 控制器总带宽，且与 CPU、GPU（若有）竞争，端口手册给的峰值是“其它全部空闲、最优突发模式”下的理论值，系统设计必须按 专家 06 的保证带宽打折。ACP 是另一类入口：它把 PL 事务接入 SCU 的一致性互连，读可填 CPU 缓存、写触发 snoop/分配，因此与 CPU 共享的数据自动保持一致，代价是事务经过一致性逻辑、单位带宽更低且延迟依赖缓存状态——它为“小数据、紧耦合、控制结构”设计，不是给视频帧流用的。MPSoC 的 HPC 口在高性能基础上可启用 coherency（CCI 路径），相当于“可切换一致性的 HP”，但开启后同样要按一致性流量核算。

GP 口则完全不同：GP 主口是 PS CPU 经 OCM/SCU 域访问 PL 的窄口，路径上经过更多转换，适合寄存器和低频控制；GP 从口允许 PL 主访问 PS 的部分资源但带宽有限，不应承担数据面。EMIO 不是数据口，只是把 PS 外设的引脚复用到 PL 内部逻辑（I2C/SPI/UART 的电气与协议仍由 PS 控制器实现，PL 里相当于接线）。规划端口时要同时想方向和并发模型：典型视频系统是“PS 经 GP0 配置采集/VDMA 寄存器；采集流经 VDMA/HP1 写 DDR；显示侧 VDMA 经 HP0 读 DDR；中断经 F2F”，控制和数据在物理端口上就分开。还要记住端口内部 FIFO 深度、支持的 ID 数和突发长度都有上限，设计前查器件技术手册的“Maximum Frequencies / HP Interface Width”表，并把 PL 侧 AXI 时钟频率、位宽与端口配置匹配——时钟跑不上去时，64 位口的实测带宽可能只有理论的一半。每个端口在集成时都应挂一组性能计数器（事务数、字节数、忙周期、FIFO 满次数），没有这些计数器，端口级性能争论永远无法收敛。

六、缓存一致性工程：四种正确模式与同步点 ​

缓存一致性是 Zynq 数据通路 bug 的头号来源，因为它在功能测试中常常“恰好正确”，却在负载、内存布局、内核版本变化后偶发失败。根本原因：CPU 的加载/存储命中私有 L1/共享 L2，PL 经 HP 的访问绕过缓存直达 DDR；两个视角对同一地址各有副本。工程上只有四种正确模式，不要在它们之外自创。模式一，非缓存共享内存：把共享区映射为 device/normal-noncacheable（Linux 用 memreserve 加设备树属性、驱动 ioremap/writecombine 或 dma_alloc 的一致变体），所有访问都到 DDR，最简单、性能对小数据够用、对大流量可预测；缺点是 CPU 访问无缓存加速。模式二，coherent 分配：dma_alloc_coherent 得到的内存保证双方一致（平台上通常通过非缓存映射或 snoop 机制实现），适合描述符、控制块、小队列。模式三，流式映射+显式同步：普通缓存内存只在数据交接的边界做操作——CPU 写完交给 PL 前 clean/flush（把脏行写回 DDR），PL 写完 CPU 读前 invalidate（丢弃 CPU 旧行）；大帧缓冲的默认选择，性能最好但同步点必须精确，且要覆盖整个数据范围而不只是头部。

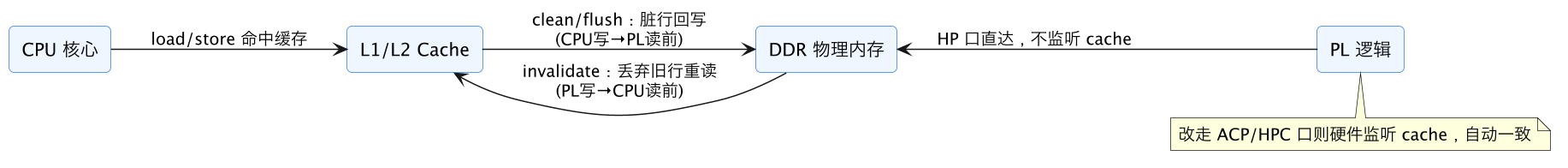

FPGA 专家 10：Zynq 数据交互深水区——HP、一致性、地址 示意图（第 6 张）

上图把两个视角画在一起：CPU 的读写经过 L1/L2，PL 经 HP 口绕过缓存直达 DDR，于是同一块数据在交接边界必须插入一次 clean 或 invalidate；图中两条竖线箭头的方向，正是两种交接场景各自需要的同步操作。

模式四，一致性端口：ACP/HPC（开 coherency）承担共享访问，硬件维持一致，软件最省心，适合低延迟控制结构，不适合无差别大流量。无论哪种模式，都要遵守单所有权原则：每块数据在任一时刻只有一个所有者，交接通过明确的同步原语（描述符状态字、门铃、中断）完成；不能双方同时无协调地读写同一区域。同步操作本身要注意顺序：clean 必须在“敲门铃/置 ready”之前完成，且中间有屏障，否则设备可能看到 DDR 里的旧数据——这与 PCIe DMA 的屏障纪律（专家 08 第六节）完全同源。调试一致性问题有一个高效的判别实验：把可疑缓冲区改成全非缓存重测，若故障消失，问题域立即锁定为缓存同步；若仍在，则查地址、字节序、跨时钟域。代码评审中应能对每个共享区回答三个问题：内存属性是什么、谁在什么时刻拥有、clean/invalidate 在哪一行代码。把这三问写进驱动 checklist，能消除绝大部分“数据偶尔不对”的 Zynq 缺陷。

七、地址域与 DMA 编程模型：从虚拟地址到 HP 口事务 ​

Zynq 上至少存在三个地址空间，初学者把它们混为一谈就会制造最难排查的 DMA bug。CPU 虚拟地址是进程看到的指针，经 MMU 翻译；CPU 物理地址/bus 地址是总线上的真实地址（Zynq 上一般 1:1，但仍应通过 DMA API 获取而不是假设）；PL 侧地址是 AXI 事务上的 AxADDR，对于经 HP 口访问 DDR 的 DMA 必须是 bus/物理地址。内核驱动用 dma_alloc_coherent 同时拿到内核虚拟地址（CPU 用）和 dma_handle（写进硬件描述符），dma_map_sg 则给出分散物理页的 bus 地址数组；把内核或用户指针直接强转写进描述符，是 Zynq DMA 的经典事故——虚拟地址经 HP 口发出后命中完全无关的物理页，表现为随机内存踩踏或 DECERR。用户态缓冲区要先 pin 住并 map（mlock + VFIO/UIO 或驱动 dma_map_sg），否则页面可能被换出或迁移。裸机场景没有 MMU 干扰，可在链接脚本预留物理段并直接使用物理地址，但要和 Linux 场景分别处理，不能让同一驱动逻辑假设两种世界。

DMA 编程模型上，简单模式（一个 buffer、固定地址长度）只适合固定流；生产代码应用 SG 环形描述符：内存中环形队列，每项含 bus 地址、长度、状态/拥有者位、（视频）行列信息，PL 与 CPU 分别维护生产/消费索引，靠门铃寄存器和帧级中断推进；它解耦了生产消费速率、支持散布的物理页、允许双方批量推进（与 PCIe SG 同构，见 专家 08 第五节）。描述符环本身放 coherent 内存，数据缓冲走流式映射。几个易错细节：环满/空判断要留一个槽位或用计数，避免索引相等的歧义；长度按端口突发宽度对齐，减少短突发；PL 读描述符也要经 HP/DMA 路径，描述符访问与数据访问争用同一 DDR 口时，小描述符的随机访问模式会显著降低 DDR row 命中率（专家 06 第六节），可把环放 OCM 或让 PL 缓存描述符；MPSoC 上物理地址超过 32 位时 DMA 地址宽度要配够。每次启动/复位都要重建环并让 PL 清空内部缓存的描述符，防止热重启后执行陈旧地址。把“地址从哪来、谁负责 pin/unmap、环如何重置”写成驱动与 RTL 的联合时序图，是这一层最重要的交付物。

八、带宽核算与性能调优：从 HP 口峰值到系统保证值 ​

端口手册上的峰值带宽在系统里几乎不可见，正确的工程流程是逐层扣减。以 64 位 HP 口、PL AXI 时钟 150/200MHz 为例，先按公式（数据宽度×时钟×有效率）算端口上限，再扣除：DDR 子系统的整体效率（60%～85%，专家 06 第七节）；多主竞争（CPU 刷新屏幕、文件系统、其它 HP 口）；突发效率（短突发、4KB 拆包、读改写）；PL 供给气泡（源接口断续、FIFO 欠载）；一致性流量（若用 HPC coherency）。结果写成“每方向平均/峰值/保证带宽”三列，再让每条业务流的峰值不超过保证值，短时超出靠 FIFO 吸收，深度按超额速率×持续时间计算。多流系统应做组合工况测试（所有摄像头同时采集 + 显示 + CPU 负载 + 网络存储），只测单流会得到无法交付的结论。

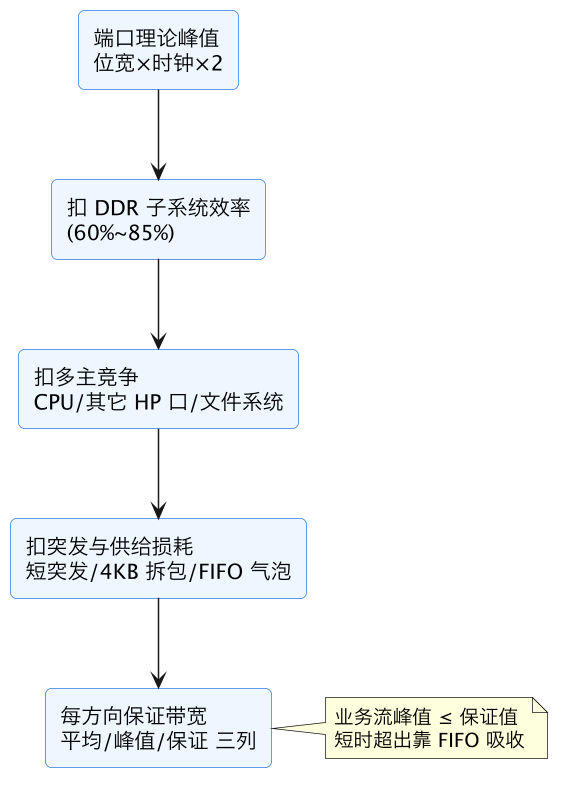

FPGA 专家 10：Zynq 数据交互深水区——HP、一致性、地址 示意图（第 7 张）

这张扣减链对应上面的核算流程：手册峰值只是起点，每一级扣减都要有实测或经验依据，最后落到最下方的保证带宽；只有让每条业务流的峰值不超过这个保证值，带宽核算才算闭环。

调优按

调优按“先供给、再组织、后仲裁”的顺序。供给：AXI 主口保持长 INCR 突发、足够 outstanding（按往返延迟×目标带宽÷突发字节估算，专家 10 第八节）、入口 FIFO 不被上游饿死或被下游堵死；用计数器量化 valid/ready 握手占比。组织：像素流按行/帧连续映射（VDMA 默认就是跨步线性化），通用 DMA 聚合大块；共享缓冲对齐到缓存行（32/64 字节）和突发边界，避免部分行同步；描述符访问与数据访问分离（OCM/缓存）。仲裁：PS 侧 DDR 仲裁给实时流设权重或带宽配额，控制事务保留独立通道（GP）；同一 HP 口被多个 IP 共享时，在互联层做带老化的仲裁防止显示/采集互饿。实测工具链：HP/VDMA 内置性能计数、PL 自定义周期计数器、PS 侧 perf/带宽测量、以及 FIFO 水位轨迹。一个高频误区是看到吞吐低就“把时钟再调高”，其时序/功耗代价大且往往根因是短突发和 DDR row miss——先用计数器证明瓶颈位置。最终交付应有一张在指定温度/负载下的实测带宽表和最坏延迟数字，而不是只给理论值。

九、VDMA、SG DMA 与帧同步：视频数据通路专题 ​

帧类数据（视频、图像、二维矩阵）与普通字节流的区别在于二维地址跨步和显示/采集的时序同步，VDMA 正是为这两点设计的。每个方向（MM2S/S2MM）维护多帧缓冲寄存器组（通常三缓冲），硬件自动在帧结束时切换到下一帧地址并可循环回绕；寄存器设置行字节跨度（stride，允许行对齐 padding）和帧高度，内部把二维帧线性化为 DDR 的连续（或等跨步）突发序列。配套的是同步机制：park/genlock 模式让主从通道锁定同一帧节奏，软件通过 frame 同步寄存器（tail/park 指针）提交新缓冲，硬件在帧边界生效，避免半帧写入被显示读出（撕裂）。工程惯例是三缓冲：PL 写 A、显示读 B、软件处理 C，轮换使用；双缓冲在处理延迟波动时容易抖动，单缓冲必然撕裂。

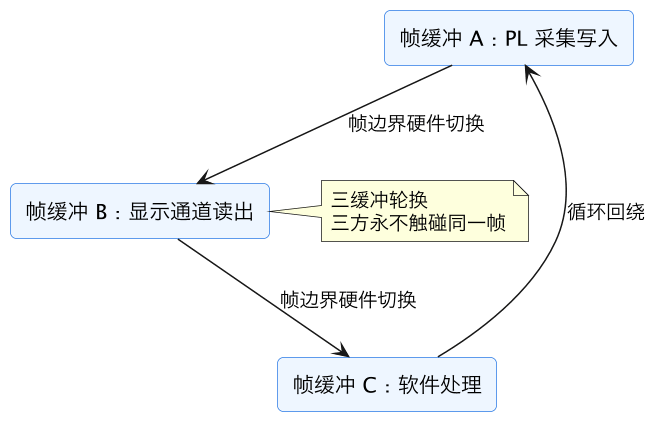

FPGA 专家 10：Zynq 数据交互深水区——HP、一致性、地址 示意图（第 8 张）

图中三个缓冲各有固定角色、沿帧边界单向轮换并循环回绕，这正是三缓冲防撕裂的机制：写入、显示、处理在任何时刻都落在不同帧上，半帧写入被显示读出的情况在结构上就不可能发生。

软件流程为：配置方向/分辨率/stride/帧地址数组→启动→每收到帧完成中断先确认状态/错误位再提交下一缓冲（tail pointer）；关闭时先停源再停 VDMA 并等停机确认。

通用 AXI DMA（SG）适合一维网络包/采集流，配合环形描述符即可；CDMAC 用于内存到内存搬运用加速软件大块拷贝，不能接 stream。选型时还要考虑中断节奏：VDMA 帧中断是天然的批处理边界（60fps 即每秒 60 次，CPU 毫无压力），逐行中断或逐包中断则要在 PL 聚合。同步问题排查：画面撕裂查缓冲数和软件提交时机；整帧偏移查 stride 与实际行宽（含 padding）；滚动错位查帧地址回绕和缓存同步（显示缓冲被 CPU map 后忘记 invalidate/clean）；偶发花屏查 HP 带宽余量、FIFO 溢出计数和复位时序。带视觉处理的链路（采集→DDR→PL 处理→显示/编码）应让各环节共享同一帧序号，软件日志、VDMA 寄存器、PL 计数器都带帧号，跨模块问题就能按帧回放。视频时钟与 AXI/内存时钟异步，VDMA 内部和接口 FIFO 是跨时钟域边界，验证时要随机相位长稳运行（通用 CDC 纪律见 intermediate/42）。

十、系统模式与联合验证：典型架构与长稳测试 ​

把前述内容综合成三种可复用架构。架构一，采集记录：传感器→PL 预处理→VDMA/S2MM 经 HP 写 DDR→PS 打包存盘/上传；控制走 GP，帧缓冲三块轮转非缓存或显式同步；带宽按像素率×格式核算到 DDR 保证线以内。架构二，采集直出/处理：采集流在 PL 内完成处理后经 AXI-Stream 直接送显示/网络/PCIe，不落 DDR（或只落旁路录制），延迟最低、对 DDR 零占用，是高实时场景首选；需要 CPU 看结果时只搬元数据和小图。架构三，协同计算：CPU 准备参数与工作队列（coherent/ACP），PL 加速器经 HP 大块读入、写回结果，完成中断批量通知——控制紧耦合走一致性口、数据走高带宽非一致路径，两者各得其所。设计取舍的通用原则仍是数据面绕开 CPU 和缓存一致性流量，控制面集中在小的共享结构。

联合验证要覆盖单接口测试覆盖不到的系统行为。启动与配置：冷启动/看门狗复位/PS 重启 PL 三种路径下，比特流版本、时钟、复位、DMA 环都能重建；长稳：满带宽连续 72 小时，记录 FIFO 溢出、帧丢失、HP 错误、ECC、温度，无任何计数增长；负载组合：CPU 100%、网络流量、界面操作与数据流并发，检查最坏帧周期和丢帧；内存正确性：用带校验的已知图案（行走位、PRBS、帧号水印）端到端比对，专门覆盖 cache 同步边界（首末缓存行、跨页缓冲）；异常：DDR ECC、HP DECERR/SLVERR、源设备断流、PS 主动 cancel DMA，确认 PL 停机可被软件确认且无在途写；升级：FSBL/比特流/驱动/设备树组合升级与回滚。所有测试自动化并输出通过/失败与计数器快照（CI 化思路见 专家 46）。PS-PL 系统的缺陷几乎都在“边界”：缓存边界、地址边界、时钟边界、帧边界、生命周期边界；把验证预算投在这些接缝处，远比对两边内部重复测试有效。

十一、中断设计与软件协作：从 F2F 到事件驱动架构 ​

PL 到 PS 的中断是控制面的关键通道，错误的中断粒度会让最强的硬件也败给软件开销。Zynq 的 F2F 中断数量有限（7000 有 16 根专用 PL 中断），多事件源必须在 PL 内做聚合：一个标准中断控制器 IP（或自研）提供 status（写一清零）、mask、unmask、一组原始事件计数；一个中断线可承载几十个事件源，ISR 读一次 status 循环处理所有挂起位。设计语义时要区分电平/脉冲、ISR 中的“写一清零”与“处理完再清”的时序，避免清除后硬件同拍又置位导致丢事件——RTL 应实现“清除与置位同拍时新事件保留”。频率纪律：数据面事件在硬件聚合为帧/块/水位/错误四类，正常稳态中断率应保持在每秒数千以内（60fps 视频即 60 次），逐数据、逐描述符中断在任何高性能路径上都不可接受；必要时实现“完成队列+阈值+超时”三重通知（攒够 N 块或等待 T 微秒必通知），兼顾吞吐与延迟。

软件侧的配套模式：ISR 只做状态读取和下半部调度，不做 cache 同步和大块数据拷贝；事件处理线程/工作队列按环形队列消费；必须维护“软件最后处理序号 vs 硬件当前序号”，ISR 漏一次（或被合并）也能通过序号差恢复，而不是死等某号事件；提供中断风暴保护（硬件可配置节流，软件统计异常频率）。Linux 驱动还要正确实现中断与电源管理（suspend 时屏蔽、resume 后重新握手）。调试时把中断频率、ISR 耗时、事件合并数做成计数器，性能问题往往一眼定位为“90% CPU 在内核态处理中断”。好的中断架构让 CPU 绝大多数时间可以睡眠或处理业务，只在硬件真正需要决策时被唤醒——这与 DMA 描述符环共同构成了“硬件自主运行、软件批量介入”的标准范式。

十二、低延迟 PS↔PL 通路与实时 Linux 策略 ​

并非所有 Zynq 应用都追求带宽，控制类应用的痛点是往返延迟：CPU 写寄存器→PL 动作→读状态的单次时间。经 Linux 用户态的标准路径（系统调用→驱动→GP 口→AXI-Lite→PL→中断→调度→用户态）常见几微秒到几十微秒且抖动大。压缩延迟的手段按代价递进：用户态直访，UIO/VFIO mmap 寄存器，轮询状态位代替中断，可压到亚微秒到一两微秒（GP 口本身数十纳秒级）；缓存与内存策略，控制结构放 OCM（片上内存，免 DDR 不确定性）或 ACP/coherent 小缓冲，避免 cache miss；线程与 CPU 固定，isolcpus+nohz_full+实时调度策略+mlockall，关闭深度 C-state；PREEMPT_RT，把内核大部分自旋锁改为可抢占，改善全局抖动但仍有底线；把闭环移出 Linux，R5/裸机（MPSoC）或 PL 本地完成控制律，Linux 只下发设定值，这是唯一能硬保证周期的方案。

PL 侧配合：寄存器读路径组合尽量短（GP 事务到状态数据不超过一到两个时钟周期等待），需要多周期读取的状态先在本地寄存器更新、AXI 从口只采样；避免 AXI 从口被其它总线流量阻塞（给控制口独立互联或最高仲裁）；时间戳在 PL 硬件打。延迟必须用统计方法测量：百万次 GPIO 翻转/软件时间戳混合测量，给 p50/p99/p999/max，在负载注入（网络、磁盘、全 DDR 带宽）前后对比。常见误判是拿平均延迟当实时能力——均值 2μs 但 p999 50μs 的系统不能做控制环。最终架构选择应回到需求：毫秒级 HMI 控制用普通 Linux 足矣；十微秒级、可偶尔抖动的用 RT 内核+用户态；微秒级硬周期必须离开 Linux，这正是 MPSoC 引入 R5、7000 时代靠 PL 状态机的根本原因。

十三、PS/PL 数据通路交付清单与常见现场问题 ​

把数据交互子系统的验收要点收为一张清单。硬件配置：HP/HPC/GP/ACP 端口方向与位宽、AXI 时钟频率、ID 宽度（互联前缀）、FIFO 深度按带宽延迟公式计算；DDR 分区/保留内存与 Linux 内存映射一致；跨时钟域全部经 FIFO。DMA 与缓冲：描述符格式版本化、地址全部来自 dma API、环的满空/回绕/重置时序明确；缓冲对齐缓存行与突发边界；cache 操作覆盖完整范围且在门铃之前；VDMA 三缓冲、stride 正确、帧序号贯通。中断：聚合器 status/mask/ack 完备，通知策略（阈值/超时）可调，软件有序号恢复。控制面：版本握手、复位可控、时钟/电源状态可读、AXI 从口永有响应。可观测：各口吞吐计数、FIFO 水位与溢出、帧/描述符丢弃、错误响应、cache 同步点可追踪（至少计数）。验证：非缓存对照实验（快速隔离一致性问题）、72 小时满速、DDR 拥塞注入、PS 重启 PL 保活/重配、升级回滚。

现场高频问题速查：数据全错先查地址（虚拟/bus 混用）和字节序；偶发旧数据查 cache 同步点与屏障顺序；高负载丢帧查 HP 口计数器和 FIFO 水位定位供给/带宽；VDMA 撕裂查缓冲数和软件提交节奏；启动早期访问挂死查比特流就绪与 AXI 时钟使能；Linux 升级后 DMA 异常查内核 DMA API/设备树内存保留策略变化。建议把这张速查表和“先做非缓存复测、再查地址、再看计数器”的三步法写入团队 onboarding 文档——Zynq 数据问题 80% 都落在这三个已知坑里，系统化的排查顺序比个人经验更可靠。

十四、案例串讲：一个多路采集系统的数据面决策过程 ​

用一个完整案例把端口、一致性、缓冲和带宽串起来。需求：8 路传感器，每路 200MB/s 聚合 1.6GB/s，数据实时进 PL 做滤波和帧封装，结果一路送显示、一路存 SSD/网络，PS 负责配置、Web 界面和文件系统，偶发的小批量参数表需要 CPU 与 PL 共享。第一步算总账：DDR4 保证带宽按 70% 估算后必须高于聚合速率，1.6GB/s 数据若“写一次再读一次”需要 3.2GB/s，接近端口舒适区上限——因此决定原始流不落盘，只在 PL 内处理；落盘的是压缩后的约 400MB/s 结果流，显示流 300MB/s，DDR 总占用可控。第二步选端口：结果流经一个 64 位 HP 口写 DDR（非缓存大块、S2MM），显示经另一个 HP/VDMA 读，物理端口分离减少争用；参数表走一小块 coherent 内存（ACP），控制寄存器走 GP0。第三步设计内存：大缓冲 2MB 对齐、设备树预留或 dma 分配、流式 map/unmap 精确同步；参数结构用 dma_alloc_coherent，CPU 写完置门铃（屏障后），PL 消费后清位。第四步中断：帧级中断每 10ms 一次，FIFO 水位错误单独事件，8 路丢失/错误计数全部可读。

验证时先打垂直切片：一路传感器→处理→DDR→PS 读回校验，第二周就跑通；随后逐步加到 8 路并注入 DDR 竞争（同时跑显示和文件写入），用计数器发现 PS 文件系统突发流量在某固件版本下会使 VDMA 一帧延迟抖动，通过在互联仲裁给显示口老化优先级解决。72 小时 soak 期间发现两次温度升高后的 ECC 可纠正位，按 专家 21 的健康策略记录趋势并确认在器件规格内。复盘时最有价值的不是“跑通了”，而是每个决策都有量化依据：端口选择来自带宽矩阵，缓冲策略来自一致性模型，仲裁权重来自实测 FIFO 水位。Zynq 数据通路的深水区没有玄学，只有把端口微结构、缓存协议、DDR 调度和软件 DMA 语义四件事算到同一张账上。

常见坑对照 ​

坑后果正确做法
共享内存走 cache 不同步旧数据/看不见新值flush/invalidate 或非缓存
描述符填虚拟地址访问错误物理地址填 dma_handle/bus 地址
硬编码物理地址撞内核内存dma 接口分配/预留段
多口都按峰值算DDR 总带宽爆按共享总量核算
发一笔等一笔HP FIFO 空转长突发+outstanding
视频用普通 DMA撕裂/同步难VDMA 多缓冲 gen-lock

相关与延伸 ​

用法：Zynq 数据交互入门；带宽：DDR 深水区、DMA 搬运。 协同：Zynq PS/PL、视频流水线、MPSoC/Versal。

一句话总结 ​

Zynq 数据通路：PL 经 HP0~3 口作为主设备高带宽直访 PS DDR（不监听 cache），ACP/HPC 口提供硬件 cache 一致性，GP 口只做控制寄存器访问，VDMA 管视频帧多缓冲。最易出 bug 的是缓存一致性：CPU 经 cache、PL 经 HP 直访 DDR 不同步——CPU 写后 PL 读要 flush 回写、PL 写后 CPU 读要 invalidate，或干脆用非缓存/dma_alloc_coherent 内存（控制结构用一致性小内存、大块数据用非缓存显式 sync）；要自动一致走 ACP/HPC。第二大坑是地址域：DMA 描述符必须填 dma 接口给出的 bus/物理地址而非指针虚拟地址，且物理内存要由 dma_alloc/dma_map 分配不能硬编码。带宽上 DDR 总容量全员共享、HP 口靠长突发+高 outstanding+持续供给填满内部 FIFO，看吞吐计数器和 FIFO 水位区分"喂不饱"与"总带宽到顶"；视频用 VDMA（多缓冲防撕裂 gen-lock），通用流用 AXI DMA SG。
