FPGA 专家 16：HLS 深水区——调度、II、接口、dataflow
本文是
fpga/专家层第 19 篇。基础见进阶 HLS 入门、HLS 优化，HLS 与手写 RTL 的取舍见下一篇 HLS vs RTL。

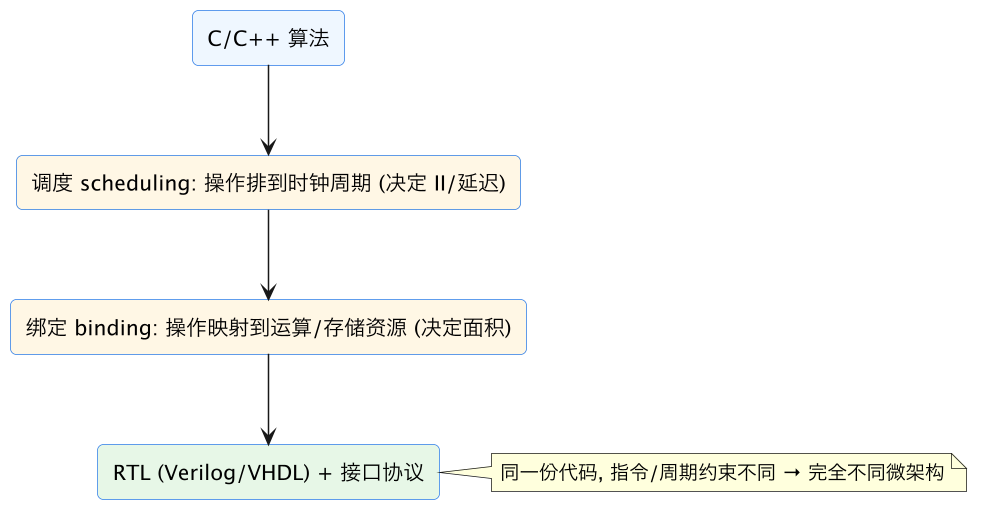

一、HLS 编译器在做什么
二、II 不收敛的三类根因
| 根因 | 表现 | 解法 |
|---|---|---|
| 循环携带依赖 | 累加/迭代反馈，II≥反馈延迟 | 拆短依赖链、多份累加合并 |
| 端口冲突 | BRAM 单口每周期一次访问 | ARRAY_PARTITION 拆多块 |
| 控制/资源 | 分支/运算单元不足 | 重排、增加资源、放宽 II |
三、接口综合
| C 参数 | 综合为 | 集成 |
|---|---|---|
| 数组（默认/m_axi） | AXI4 内存主口 | 读写 DDR，突发效率关键 |
| 数组（axis） | AXI-Stream | 流式进流水线 |
| 标量 | AXI-Lite 寄存器 | 控制/系数配置 |
| hls::stream | FIFO/AXI-Stream | dataflow channel |
| 返回/控制 | ap_ctrl/axilite | start/done/ready |
四、dataflow 与调优顺序
- dataflow：任务级流水，要求单生产者单消费者、stream 单向、避免条件跳过整阶段；FIFO 深度按突发给；
- 调优顺序：先 II（分区/拆依赖）→ 再面积（unroll 适度、数组别变寄存器）→ 后时序（长链打拍）→ 接口带宽（dataflow 重叠搬运、多 m_axi）；
- 验证：C sim 功能 → C/RTL cosim 周期近似 → C testbench 复用。
五、调度与绑定深论：同一份 C 如何生成不同电路
HLS 调优的前提是把编译器看作“在资源和周期约束下求解微架构”的工具，而不是黑盒。**调度（scheduling）**回答每个操作（加法、乘法、访存、比较、分支）安排在哪个时钟周期：在给定时钟周期目标下，工具按 ASAP/资源约束把数据依赖图 ASAP 排开，寄存器自动插在周期边界；流水线指令则把循环体的调度展开成重叠迭代，II 由循环体内所有冲突共同决定。**绑定（binding）**回答同一类操作复用哪个运算单元、变量存在哪个寄存器/RAM：资源受限时多个加法分时复用一个加法器（mux 开销增加、关键路径变长），资源充足时各迭代独占单元。同一份 C 代码，周期约束 10ns 与 5ns、II 目标 1 与 2、数组映射 BRAM 与 URAM，会生成结构和资源差异巨大的电路——这解释了为什么“改一行 pragma 性能翻倍”：你改的是求解器的约束空间。
读懂调度报告是核心技能：schedule viewer 逐周期显示操作排布，能直接看到反馈环、stall 周期和资源共享；综合报告给出 latency（总周期）、II、各资源数、循环/函数级明细；高级版本还有瓶颈归因（哪个访存或依赖限制了 II）。调优本质是引导求解器：pipeline 改变调度结构，unroll 暴露并行度，partition 改存储端口，inline 改变跨函数调度边界，allocation 限制资源复用。时钟周期目标是最重要的全局旋钮之一：周期太紧，复杂运算无法一拍完成时工具虽会自动多级流水化，但循环携带依赖经过的流水级数直接抬高 II 下限，顶层和接口逻辑也更难在 Vivado 实现收敛；合理策略是 HLS 周期目标略宽于系统时钟（如系统 250MHz、HLS 目标 4.5ns 余量），最终时序由物理实现决定，而不是在 HLS 里追求不可达的频率。养成“改指令前先在报告里指认瓶颈”的习惯，HLS 工作就从试 pragma 变成微架构设计。
六、II 收敛工程：依赖图、存储端口与反馈环
II=1 是吞吐型内核的常见目标，达不到时必须按依赖分类精确处理。循环携带数据依赖：第 i+1 次迭代使用第 i 次结果。若依赖链上是加法（1 拍流水），II 可以为 1；若是乘法（3 拍以上）或“乘法后还有比较选择”，反馈环深度直接给出 II 下限。处理手段：数学等价重写（树形归约替代顺序累加、部分和 partial sum：每迭代维护多个独立累加器最后合并，把一条长反馈拆成多条短反馈）、查表替代在线计算、把控制相关改成数据无关（predication：两路都算再选择）、或接受 II>1 但配合多通道并行补足吞吐。存储端口依赖是最高频的 II 杀手：默认数组映射到双口 BRAM，每周期最多两次访问，循环体若一周期内对同一数组有三次读，II 至少 2。ARRAY_PARTITION 的三种形态对应不同解法：cyclic（按元素序号轮流拆到多块，适合规则步进访问）、block（连续区间分块，适合分段处理）、complete（拆成寄存器，只适合小数组）；reshape 则用加宽单字代替多块，减少存储体数量但提高位宽。
函数/过程依赖：循环内调用函数的延迟、条件分支的不对称（if/else 两路周期不同会产生气泡）、退出条件依赖数据（while 循环无法静态确定迭代次数，II 和总延迟都不可预测）都限制流水线。处理上把复杂条件移出循环、用固定 tripcount（哪怕仅供报告）、把不可预测循环改为定长加掩码。接口侧 II 瓶颈：内部 II=1 但 m_axi 供不上数时表现为 stall，属于带宽问题（第九节）。验证 II 改进是否真实要看综合报告的实际 II 而不是目标值，并用 cosim 确认周期近似；同时关注 II 达成的条件（某些工具在特定 tripcount 后才进入稳态）。一个经验流程：先看报告里“哪条路径决定 II”，再判断是反馈深度（改算法结构）、端口（partition）、还是控制（改写法），永远不要在 II 根因未定位时 unroll——那通常同时恶化面积和时序却不解决瓶颈。
七、接口综合与系统带宽：内核不是孤岛
HLS 内核在系统中的性能由接口决定，函数签名就是硬件接口规格书，必须在写内核时按集成方式设计。m_axi（内存映射主口）：数组参数默认综合为 AXI4 主口，内核主动发起 DDR 读写；其效率取决于突发长度（连续访问合并成 burst，跨步/随机访问退化成单拍事务）、端口数量（两个独立数组用两个 m_axi 口可并行，共享一口则排队）、 outstanding 能力和 dataflow 是否把搬运与计算重叠。只在内核里 pipeline 而 m_axi 喂不饱，是 HLS 加速卡最典型的“纸面性能”。axis（AXI-Stream）：流式参数综合为 valid/ready 的 FIFO 接口，没有地址语义、延迟最低，适合流水线串联和网络/采集数据；背压由 ready 自然传播，内核不能假设数据永不缺席。s_axilite：标量参数（长度、系数、模式）综合为控制寄存器，附带 start/poll（idle/done/ready）握手；控制路径在内核运行期间不应被频繁改写。hls::stream 与内部 FIFO：dataflow 阶段间通道，默认深度小，突发不匹配时会产生气泡。
设计接口的几条硬经验：第一，数据驻留与分块——大数组不要每帧 DDR 往返，按片（tile）搬入本地 BRAM 多次复用，计算密度（每字节搬运对应的运算数）决定加速器是否值得存在；计算密度低的内核瓶颈永远是内存。第二，突发友好的访问模式——内层循环连续访问最外维（注意 C 行主序）、地址对齐到总线宽度、避免循环内间接寻址。第三，背压闭环——axis 输入 FIFO、输出 FIFO、内部 dataflow 三级深度要按“最慢阶段停顿时间×上游速率”估算，任何一级假设对端总就绪都会在系统集成时丢数。第四，控制面与数据面分离——寄存器只传配置，状态/计数用独立可读寄存器，不要让控制总线参与逐拍数据。第五，接口契约文档化——每个 axis 的 tuser/tlast 语义、帧格式、最小间隔、复位后状态写入 IP 文档；HLS 生成的 IP 与手写 RTL 集成时（方法见 专家 11），接口歧义是主要集成成本。用系统带宽公式（m_axi 有效带宽×突发效率）先验证目标吞吐物理可行，再写内核，能避免大量注定失败的优化。
八、DATAFLOW 任务级流水：并行结构与失效模式
循环内 pipeline 是指令级并行，DATAFLOW 则是任务/阶段级并行：把函数或循环序列建模成通过 FIFO/乒乓缓冲连接的并发进程，数据在阶段间持续流动，整体吞吐≈最慢阶段、延迟≈各阶段之和而非乘积。它是视频处理、多阶段信号链中“搬运—计算—搬运”重叠的关键机制，但对代码形状有严格要求。生效条件：任务之间只能通过流式通道或单生产者单消费者的数组通信；数据单向流动；每个阶段必须能静态证明会持续消费（不能在条件里整体跳过某阶段）；不能有多个任务写同一变量；循环后还要被读取的数组无法转成 FIFO，工具会退化为普通数组（保留正确性但失去并行）。报告中必须确认 dataflow 处于 envelope 状态，任何“cannot statically schedule”警告都意味着退化串行，吞吐可能差数倍。
通道深度是工程重点：默认深度只够握手，阶段处理节奏不匹配（如前阶段突发生产、后阶段按帧消费）会频繁气泡；按“突发长度差”加大 FIFO，或用乒乓 RAM 让生产者/消费者操作不同缓冲。嵌套 dataflow（函数 dataflow 内再含循环 dataflow）用于多级异构流水线，但每一级都要独立验证 II 和 FIFO 占用。典型反模式：在 dataflow 区域里用全局变量传状态、用指针别名让两个函数可能写同一数组、for 循环带运行时退出条件、在阶段间放带复杂握手的函数调用——这些写法软件上优雅，硬件上全部抑制并行。重构方向是把隐式状态显式化为流和长度字段、把“处理完没数据时跳过”改为“持续运行、空数据用掩码”。验证上，cosim 观察各阶段 stall 计数和 FIFO 水位；dataflow 内核的性能问题几乎都表现为某个阶段长时间等待上游或下游，水位图能直接指出瓶颈阶段。
九、验证方法学：C 仿真、协同仿真与复用黄金模型
HLS 的速度优势只有配上严格验证才能兑现，否则“综合出来的电路行为不等价于 C 模型”会吞掉全部收益。三层验证：C 仿真（纯软件，毫秒级，覆盖功能和大量随机激励，是主战场）；C/RTL 协同仿真（工具生成的 RTL 在周期近似模型下由同一 C testbench 驱动，验证接口时序、stall、tlast/背压行为，速度慢但抓综合引入的问题）；系统级（导出 IP 在真实 Vivado 工程中与 DMA/DDR 联跑，验证带宽和集成）。黄金模型纪律：C 源码同时承担“算法参考”和“硬件生成源”两重身份时，要用编译宏分离参考路径（浮点、朴素实现）和可综合路径（定点、流水实现），testbench 同时跑两者并逐样本比对，允许的误差（量化噪声）写成显式断言；更稳妥的团队把不可综合的参考模型放独立文件，可综合内核只包含硬件实现，杜绝“测试的不是要综合的代码”。
测试激励要覆盖硬件特有问题：空输入/零长度、恰好 FIFO 边界长度、非对齐长度、随机背压（cosim 中随机拉低 ready）、提前结束、复位中途来数据、连续多帧无间隔；这些在软件 C 仿真中不存在，却是 HLS IP 上板后的主要 bug 来源。定点化验证单独管理：浮点到定点的位宽决策应有量化误差分析（各中间变量范围、保护位、饱和/截断策略），用极端输入验证不饱和；位宽不足造成的静默错误比功能 bug 更难发现。回归与 CI：把 C 仿真、综合报告断言（II、资源上限）、关键内核的 cosim 纳入自动化（CI 实践见 专家 46），综合时间长可用夜间构建。调试可见性：导出的 RTL 应保留层级名和调试端口，关键内部计数器（帧数、stall、溢出）经 s_axilite 可读；波形调试永远是最后手段，HLS 的正确调试顺序是 C 模型→接口/背压→集成带宽。
十、面积、时序与成本控制：从报告到物理实现
HLS 项目的资源失控往往不是单点问题，而是默认选择累积的结果，控制手段要贯穿设计全程。面积决策点：unroll 是最昂贵指令——全展开把迭代全部复制，只在小规模、确有独立并行度且 II 受限无法解决时使用，配合 partition 否则存储端口立刻成为新瓶颈；函数级 allocation 限制同一函数的并行实例数；数组默认 BRAM 而非 complete partition（小数组才进寄存器）；大缓冲用 URAM（宽深比合适时）省 BRAM；运算位宽按需设计（16 位够用不要 32 位，DSP 利用率和面积差异巨大）。阅读资源报告时关注 DSP 推断（乘加链是否成功映射 DSP48，否则散落 LUT）、BRAM 块数（碎片化的小数组会浪费整块）、mux/控制开销（过度资源共享导致选择器面积和关键路径反升——共享不是越省越好）。
时序收敛配合：HLS 生成 RTL 的时钟周期目标与系统设计协同（第五节）；长反馈链、浮点/宽比较、跨层级 mux 是常见内部关键路径，可用中间变量显式断拍（保持功能等价）、把深组合的系数计算改为预计算查表；顶层接口时序和跨域 FIFO 通常在集成侧处理。综合后必须在 Vivado 实现中确认真实 WNS——HLS 的综合时序估计不含布线延迟，HLS 报 0 违例不代表物理收敛（完整方法见 专家 16）。版本与可复现性：HLS 结果对工具版本敏感，项目必须锁定版本并保存综合报告；升级工具后重新跑全部 cosim 和资源/时序对比。成本账：当某 HLS 内核资源比预算高 20% 以上且位于成本敏感产品，就进入“是否重写 RTL”的评估（判据见 专家 20），而不是无限调 pragma——HLS 优化也有边际成本，两小时调不下来的 5% 资源往往在 RTL 重构中是结构问题。把 II/资源/时序/带宽四组数字都纳入内核的“验收规格”，HLS 产出的才是工程 IP 而不是实验代码。
十一、定点化工程：从浮点到可综合实现的系统方法
算法到 FPGA 的损耗绝大多数不在 HLS 工具，而在定点化质量，这是一个需要方法学的独立阶段。范围分析（range analysis）：用代表性激励（含设计预期的极端输入，而不仅是典型数据）在浮点/高精度模型上记录每个中间变量的动态范围，确定整数位宽；只靠理论最大值常常过宽（浪费 DSP/BRAM），靠典型数据则必然溢出（静默错误）。关键路径上的变量要留保护位（guard bits）应对求和长度增长。精度分析：固定小数位后逐中间量注入量化噪声，测量系统级指标（信噪比、误码率、检测概率等），而不是逐变量看绝对误差——同一个舍入误差在系统不同位置的影响可以差几个数量级；方法上可以用“单变量全精度、其余定点”的灵敏度扫描找出真正敏感的环节，把位宽预算花在刀刃上。舍入与饱和策略：截断（向零）实现最便宜但引入直流偏置，对反馈系统（IIR、环路滤波器）尤其危险；就近舍入（round-to-nearest）成本是一个加法器；饱和比二进制回绕安全但要计数——任何饱和事件都应被观测，否则削顶会伪装成算法性能下降。
实现层面：HLS 中用 ap_fixed/任意精度类型显式表达位宽和舍入/溢出模式，避免依赖 C 原生类型；DSP 推断位宽要匹配硬件（常见 18×27 输入，过宽会拆成多 DSP）；浮点 IP（单精度甚至半精度）只在确实必要、且算清 DSP/延迟成本后使用——AI 推理常用 INT8/INT16 不是偶然。验证闭环：testbench 同时跑浮点参考和定点实现，逐样本输出误差和系统指标，位宽变更自动回归；极端输入专项（满幅、零、突变、去相关）必测。文档交付一张“定点化表”：每个变量的总位宽、符号、整数/小数位数、观测范围、选择理由——它是后续维护和 RTL 重写时的规格书。定点化做得粗糙，后面无论怎么调 II 都在为错误的前提优化；做得扎实，HLS 内核的质量可以稳定逼近手写。
十二、HLS 内核的系统集成模式：流、内存与控制的参考架构
把 HLS 内核放进真实系统时，收敛出的参考架构有固定形状，新内核应尽量套用而非自创。数据面是 axis 串接的流水线：DMA/收发器→格式化 kernel（拆包/对齐）→处理 kernel 链（dataflow 内部多级）→聚合 kernel→DMA/发送器；相邻 kernel 间 FIFO 深度按突发差设计，背压自然传播，全链路没有数据在内存中不必要地落地。内存面只在需要复用数据时引入：tile 化内核经独立 m_axi 口从 DDR 取系数/分块，接口侧配缓冲与预取（双缓冲让搬运和计算完全重叠）；多个 m_axi 端口分别访问不相交的内存区，避免在内核里仲裁。控制面是单一 s_axilite 寄存器块：版本/魔数、启动与模式、长度参数、状态、错误计数、性能计数器；控制路径简单到驱动可以自动生成，复杂的命令队列放在 DMA 层而不是内核里。时间与事件：帧/包序号随 tuser 贯穿流水线，错误（溢出、长度异常、饱和）以计数+状态寄存器方式上报，致命错误可选中断；不允许内核在错误数据上静默继续。
时钟与复位：内核跑单一处理时钟，跨域全部在边界 FIFO 完成；复位只经标准 AXI 复位桥，内核内部避免异步设计。参数化与配置：位宽、通道数、最大帧长做成编译参数，同一源码生成多种配置；但每个配置单独综合、单独归档，禁止“一个 IP 多个动态配置”的模糊状态。多内核协同：多个 HLS kernel 并行（如多通道）时由一个手写的轻量调度/仲裁 RTL 管理，而不是让内核互相等待——HLS 不擅长分布式控制。这套参考架构的价值在于：接口契约统一后，算法工程师可以自由换内核实现而不触碰系统其余部分，集成工程师也不必理解算法细节；HLS 真正成为“可插拔算子市场”，而不是每写一个算法就要重做一次系统集成。
十三、HLS 项目检查清单与常见失败模式
把 HLS 内核从“能综合”推进到“可交付”，对照这张清单逐项打勾。源码可综合性：无动态内存、无递归、无不确定 tripcount 的 while、无不可综合库调用；测试与综合路径分离；所有数组映射（BRAM/URAM/分区形态）显式指定而非默认；位宽类型全表文档化。性能指标：顶层与每个内层循环的目标 II 明确，实际 II 在报告中达成且无无法解释的 stall；总延迟满足帧预算；瓶颈按依赖/端口/接口分类且有对应优化记录；dataflow 区域确认 envelope 无退化，FIFO 深度有计算依据。接口契约：axis tlast/tuser 语义、零长度与超长帧行为、背压下不丢数（cosim 随机 ready 验证）、s_axilite 寄存器含版本与错误状态、m_axi 突发长度与对齐策略写明；系统带宽预算表证明接口不是瓶颈。验证：浮点/软件参考与硬件实现自动比对、量化误差在系统指标内、边界输入齐全、C 仿真与 cosim 均通过、随机背压与复位中输入测试通过。
实现与集成：综合后在 Vivado 完成物理时序确认（WNS 为正）、资源占用在预算内且留有余量、导出 IP 带版本并纳入系统回归、工具链版本锁定。高频失败模式归档：其一，软件思维写硬件——函数返回大结构体、循环内频繁 memcpy、用链表和指针追逐，综合出意外的巨量资源；其二，过度 unroll 导致面积爆炸而 II 纹丝不动（真瓶颈在依赖或端口）；其三，数组 complete partition 把 BRAM 数据炸成几十万个 FF；其四，内核计算很快但 DDR 随机访问，实际性能由 m_axi 决定；其五，dataflow 因共享变量静默退化串行，没人看警告；其六，只做 C 仿真不做 cosim，背压/握手类 bug 全部留到系统联调；其七，综合报告不进评审，II=2 的“线速”内核直接集成。把清单嵌入代码评审和 CI（自动抓取报告中的 II/资源数字与阈值比较），HLS 的工程风险就基本可控。HLS 的能力上限由使用者的微架构素养决定，工具负责把显式表达的并行性实现出来，但永远不会替你发现本不存在的并行结构。最后补充一条团队经验：每个 HLS 内核都应附一页“微架构说明”，用自己的话描述调度结构、反馈环、存储 banking 和接口带宽假设，评审时不看 C 代码先看这一页；能讲清楚生成电路的人，才真正拥有这个内核的质量。这一页纸也是日后排查“为什么升级工具后 II 变了”时最有价值的设计依据；把它和综合报告、黄金模型、cosim 日志一起归档，HLS 内核就拥有了与手写 IP 同等完整的设计履历，后续维护者不必从零逆向生成电路的意图。评审这一页时还应回答三个系统问题：该内核在最坏帧长下的启动与排空延迟是多少、上游断流和下游反压分别由哪一级 FIFO 吸收、当 m_axi 有效带宽只有理论值六成时端到端吞吐会降到多少。把这些数字在设计阶段就算清楚并写进文档，HLS 内核才真正从“算法验证通过”走到“系统集成可承诺”，这也是高阶 HLS 使用者和入门者的分水岭。
常见坑对照
| 坑 | 后果 | 正确做法 |
|---|---|---|
| II=2 先 unroll | 面积爆炸没解决吞吐 | 先查依赖/端口瓶颈 |
| 数组全综合成寄存器 | FF 爆炸 | BRAM/stream，分区要适度 |
| dataflow 内共享全局变量 | 退化串行 | stream 单生产单消费 |
| 内核快但 m_axi 喂不饱 | 空等内存 | dataflow 重叠+突发+多口 |
| 递归/malloc/随机访问 | 不可综合/低效 | 重构为静态可流水结构 |
| 不看 HLS 报告盲调 | 方向错误 | 延迟/II/资源/带宽逐项 |
相关与延伸
入门：HLS 入门、HLS 优化；取舍：HLS vs 手写 RTL。 接口：AXI-Stream/Lite、DMA 搬运、AI 推理加速（专家层后续）。
总结
HLS 的本质是'调度+绑定'：编译器把 C 操作排进时钟周期（决定 II/延迟）并映射到运算/存储资源（决定面积），同一份代码换指令/周期约束就生成完全不同的微架构——调优就是在引导这两步。pipeline 后 II 达不到 1 的三大根因：循环携带依赖（反馈运算深度，拆短依赖/多份累加）、BRAM 端口冲突（单口每周期一次访问，ARRAY_PARTITION 拆多块）、控制冲突——都在 schedule viewer 报告里可见。接口综合决定集成：数组→m_axi（带宽效率关键，必须靠 dataflow 让搬运与计算重叠）或 axis 流、标量→AXI-Lite 寄存器、hls::stream→FIFO；dataflow 任务级流水要求 stream 单生产者单消费者、无共享全局变量、无条件跳过阶段否则退化串行。调优顺序：先 II（分区/拆依赖）再面积（unroll 适度）后时序（长链打拍）最后接口带宽，每步对照 HLS 综合报告（延迟/II/资源/接口）并用 C/RTL cosim 验证。
