FPGA 入门 09：厂商与器件家族——选谁的芯片
更新时间：2026-09-12。本文是
fpga/入门层第 11 篇。为什么用 FPGA 见 FPGA vs CPU/GPU，开发板与工具安装见 开发板与工具链，SoC 家族见专家 Zynq UltraScale+/Versal。本篇是一份「器件地图」：认识厂商和家族，学会读器件型号，并按需求选片——型号选对，后面的工具、IP、成本、供货都会顺；选错则处处受限。
本文要回答的问题
- FPGA 主要有哪几家厂商，各自的市场定位是什么？
- Xilinx（AMD）的 Artix / Kintex / Virtex / Zynq / UltraScale+ / Versal 怎么从低到高排？
- Intel（Altera）的 Cyclone / Arria / Stratix / Agilex / MAX 分别对应什么？
- Lattice、Microchip（Microsemi）和国产 FPGA 适合什么场景、有什么独特价值？
- 读一个器件型号（如
xc7a35tfgg484-2）能得到哪些信息？选型按什么步骤、看哪些硬指标？ - 换厂商时哪些知识通用、哪些要重学？
〇、先抓住一条主线：家族按「容量×性能×收发器」分档
各厂商命名繁杂，但分档逻辑高度一致——从低到高，逻辑容量、DSP/BRAM、高速收发器（SerDes）数量和速率、硬核（CPU/高速接口）数量递增，价格、功耗、工具复杂度也递增。先记住下面这条同构阶梯，后面所有家族都能对号入座：
入门/低成本 中端主力 高端/原型/通信 异构/最新平台
Artix-7 ←→ Kintex-7 ←→ Virtex-7 / US+ ←→ Zynq / Versal
Cyclone ←→ Arria ←→ Stratix ←→ Agilex / SoC FPGA
（便宜、教学、低速接口）（DSP/收发器均衡）（大容量、最高速 SerDes）（ARM/AI/NoC）横在这条轴之外的是两条差异化支线：低功耗小容量（Lattice、部分国产小器件）和非易失/高可靠（Microchip 的 Flash/反熔丝器件）。选片时先判断自己落在哪一档，再在该档里比具体资源、收发器、封装、温度等级、价格和供货。
一、厂商地图
| 厂商 | 入门 | 中端 | 高端 | 特色 |
|---|---|---|---|---|
| AMD/Xilinx | Artix-7、Zynq-7000 | Kintex、ZU+ | Virtex US+、Versal | 份额第一，Vivado 生态 |
| Intel/Altera | Cyclone、MAX | Arria | Stratix、Agilex | Quartus，企业/通信 |
| Lattice | iCE40 | ECP5、Nexus | — | 低功耗小器件、开源链 |
| Microchip | IGLO2、ProASIC3 | PolarFire | — | Flash 免配置、高可靠 |
| 国产（紫光同创/复旦微/安路/高云） | 小蜜蜂/ELF 等 | Logos/盘古等 | 追赶中 | 自主可控、成本 |
AMD/Xilinx 家族逐个看
- Spartan / Artix-7（及 Artix UltraScale+）：低成本、低功耗入门档。LUT/FF 较少、SerDes 路数少且速率不高（几 Gbps 量级），但做教学、电机/工业控制、低速通信接口、简单采集绰绰有余。性价比和资料丰富度最高，是入门首选（Basys3/Nexys/Arty 都用它）。
- Kintex-7 / Kintex UltraScale(+)：中端主力，显著增加 DSP48、BRAM/URAM 和 10G+ 收发器，在「逻辑+信号处理+中等高速接口」之间最均衡。通信基带、多路视频、电机伺服、中等规模加速卡常用，性价比高。
- Virtex-7 / Virtex UltraScale+：顶级容量与最多最快的 SerDes（28G/56G/112G）、最大逻辑量，面向 ASIC 原型验证、高端网络、超大带宽系统；价格、功耗、工具复杂度都最高。
- Zynq-7000：Artix 级 FPGA（PL）+ 双核 ARM Cortex-A9（PS）单芯片，适合嵌入式控制 + 中等数据通路。
- Zynq UltraScale+（ZU+）：Kintex/Virtex 级 PL + 四核 Cortex-A53（+双核 R5），部分带 GPU/视频编解码，适合更重的异构计算。
- Versal：在 FPGA 基础上加入硬化的 AI Engine 阵列、高带宽 NoC、高速接口，面向数据中心/自适应加速，属新一代异构平台，门槛最高（见 Zynq UltraScale+ 与 Versal）。
工具上，新器件统一用 Vivado（逻辑）+ Vitis（PS 软件/加速），更老的 Spartan-6 等才用 ISE。
Intel/Altera 家族逐个看
- Cyclone（IV/10 LP 等）：对标的入门档，便宜、低功耗，教学板（DE 系列）和工业控制里非常常见。
- MAX 系列：严格说是 CPLD / 非易失小逻辑，掉电即运行，常用于上电时序、片选/胶合逻辑、板卡管理，而不是复杂数据通路。
- Arria：中端，收发器和 DSP 均衡，对应 Kintex，通信/视频/加速常用。
- Stratix：高端大容量、高速 SerDes，对应 Virtex，用于高端原型、网络、存储。
- Agilex：最新一代先进工艺平台，带硬核处理器、缓存一致性互连和 AI/高带宽能力，对Versal 与 UltraScale+ 方向。
- SoC 形态：Cyclone SoC / Arria SoC 把 ARM 硬核与 FPGA 集成，思路同 Zynq。
工具是 Quartus Prime，系统级集成用 Platform Designer（旧 Qsys，相当于 Vivado 的 Block Design）。
Lattice 与 Microchip：差异化而非拼容量
- Lattice（莱迪思）：主打低功耗、小容量、低成本：iCE40 超小超便宜且有成熟开源工具链（Yosys/nextpnr），是爱好者和边缘传感的明星；ECP5 是性价比中端；Nexus 平台用 FD-SOI 进一步降功耗。移动、消费电子、桥接、传感器聚合、上电辅助逻辑是主场；需要海量逻辑或超高速 SerDes 时不选它。
- Microchip（原 Microsemi/Actel）：主打 Flash 型 / 反熔丝 FPGA（PolarFire、IGLOO2、ProASIC3 等）。配置在片内非易失单元，上电几乎即刻运行、不需外挂配置 Flash、对配置 SEU 免疫、低静态功耗、安全特性强，适合航天军工、安全启动、高可靠和长寿命工业。代价是生态/资源量级不如两大巨头。
国产 FPGA：什么时候必须考虑
紫光同创（Logos/盘古）、复旦微、安路（ELF/凤凰）、高云（小蜜蜂）、京微齐力等已覆盖中低密度到部分中高端，工具链（如 PDS、Tang Dynasty）和 IP 生态在快速完善；与两大巨头的旗舰相比，在最大容量、最高速 SerDes、先进 IP 上仍有差距。明确的国产化/自主可控要求、供应链风险对冲、成本与供货敏感的中低密度应用应重点评估。工程上建议把器件相关部分（厂商原语、IP、约束、物理接口）隔离封装，主体用可移植 RTL，方便跨平台迁移，并实测所需 DDR/PCIe/SerDes IP 的成熟度。学习入门仍优先选资料最多的 Artix-7/Zynq 或 Cyclone。
补一个新手特别容易混淆的点：「FPGA 厂商」和「开发板厂商」是两回事。AMD/Xilinx、Intel/Altera、Lattice、Microchip 生产 FPGA 芯片并提供工具链；而 Digilent（Basys/Nexys/Arty）、Terasic（DE 系列）、AVNet、以及大量国产开发板厂商，是买这些芯片做成带外设的板子、提供 master XDC、原理图和例程。选板时你要同时看「芯片是哪家哪颗」（决定工具链和家族能力）和「板厂资料是否齐全」（决定学习和踩坑成本）。同一颗 XC7A35T 可能被多家板厂做成截然不同的板子，管脚和外设完全不同——这也是为什么管脚约束永远以具体板子的原理图/master XDC 为准，而不能只看 FPGA 型号。把「芯片家族」和「板卡生态」分开评估，选型思路会清晰很多。

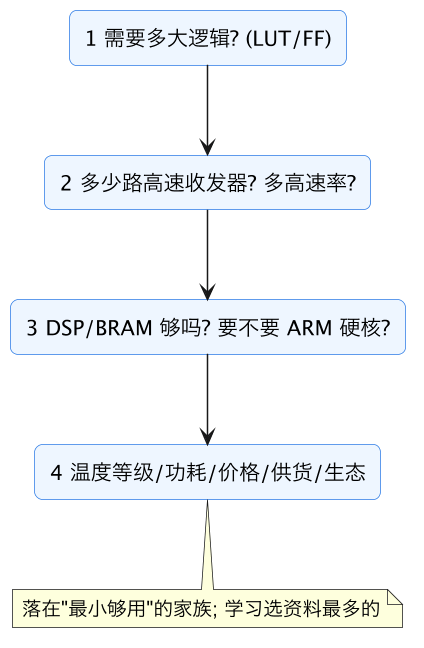

二、选型维度
三、新手建议
- 学习/教学：Xilinx Artix-7 或 Zynq-7000（资料、开源工程最多），或 Intel Cyclone；
- 低功耗小项目：Lattice（iCE40/ECP5，可玩开源链）；
- 量产选型：先估资源和接口需求 → 选最小满足的系列 → 查价格/供货/温度档/IP 完备性；
- 概念跨厂商通用：LUT/FF、IP 核、时序约束、SerDes 思想都一样，换的是工具和原语名。
四、读懂器件型号：以 xc7a35tfgg484-2 为例
选片、建工程第一步就是选对确切型号（型号+封装+速度等级），差一个后缀就可能管脚或时序不同。以 xc7a35tfgg484-2 拆解：
| 片段 | 含义 |
|---|---|
xc | Xilinx 商用器件前缀 |
7a | Artix-7 家族（7k=Kintex、7v=Virtex、7z=Zynq） |
35t | 规模档（约 3.3 万逻辑单元 LC；t 表示标准型） |
fgg484 | 封装类型 + 管脚数（484 脚 BGA） |
-2 | 速度等级（数字越大越快；另有 -1、-3，工业温度等用 I 等标注） |
Intel 型号（如 10CL025YU256C8G）编码方式不同，但同样包含家族（Cyclone 10 LP）、逻辑规模（025）、封装（256 脚 UBGA）、速度等级（C8）和温度/供货等级。建工程时型号必须和芯片丝印逐字一致，否则管脚表、速度档、可用资源对不上（这也是 Vivado 工程上手 反复强调的第一坑）。
五、选型硬指标逐个解释
新手看 datasheet 常被缩写淹没，下面是选型时真正要看的指标：
- 逻辑容量：厂商常用 LC/LE（逻辑单元/逻辑元件）或 LUT 数宣传，实际要查 LUT、FF 数量。注意跨厂商标称口径不同，不能只比「逻辑单元数」。
- BRAM / URAM（块存储）：做 FIFO、缓存、帧缓冲、大查找表时关键；不够用会被迫用 LUT 拼分布式 RAM，容量和效率差很多（见 BRAM vs 分布式 RAM）。
- DSP 切片数：每个 DSP48 含一个硬乘法/乘加器，滤波、FFT、矩阵运算的吞吐主要由它决定（见 DSP48 初认识）。
- 高速收发器（GTP/GTX/GTH/GTY）：数量（lane 数）和线速率（几 G 到几十/上百 Gbps），决定能做多少路 PCIe、万兆网、JESD204、光纤。入门 Artix 只有少量低速收发器甚至没有，做高速接口必须往上选 Kintex/Virtex/Arria/Stratix。
- PLL/MMCM（时钟管理器）：能造几路频点、支持的频率范围，多时钟系统要数够。
- 硬核/处理器：要不要 ARM（Zynq/SoC）、高速存储控制器、PCIe/以太网硬核。
- 封装与可用 IO：管脚总数、可用 IO、是否有足够时钟 capable 脚、差分对、BGA 焊接难度（教学和手工原型常用 484 脚及以下）。
- 速度等级与温度等级：速度等级影响可达成的 fmax 和时序收敛余量；商业级/工业级/汽车级温度范围影响可靠性和供货。
- 功耗、电压、成本、供货周期：高速大器件供电和散热复杂；FPGA 交期可能很长，量产要提前备货并评估生命周期。
一个工程惯例：在满足功能的最小家族上预留 20%~30% 资源余量和若干收发器/IO 余量，既给后续功能和时序收敛留空间，又避免过度上大器件（成本、功耗、编译时间都涨）。
六、选型落地步骤（可直接照做）
- 列接口清单：多少路什么电平/差分/串行接口、各多高速率，确定 IO 和 SerDes 硬需求。
- 估数据通路规模：流水级数、并行通道、位宽，粗估 LUT/FF/DSP/BRAM（可用已有类似工程的资源报告做类比）。
- 估时钟：几路时钟、最高频率、是否需要 PLL，判断速度等级。
- 定处理器需求：要不要 ARM 硬核（决定纯 FPGA 还是 Zynq/SoC）。
- 在 2~3 个候选家族里选「最小满足 + 余量」的具体型号，查封装/IO/温度档。
- 查非技术约束：价格、交期、生命周期、license/IP 是否免费可得、团队是否已有该平台经验、是否有国产化要求。
- 用官方工具建一个空工程跑资源/时钟可行性，必要时做关键模块的时序和资源 spike 验证，再锁型号、画板。
怎么估资源：从「功能」反推 LUT/FF/DSP/BRAM
新手最没底的是「我这个设计到底需要多大器件」。给一个可操作的粗估方法（精确值以综合报告为准）：
- 从存储反推 BRAM：FIFO/缓存/帧缓冲容量 = 深 × 宽。7 系列一块 BRAM 是 36Kb（可拆 2×18Kb）。例如 1080P 一帧 RGB 缓冲约 6MB，光帧存就要 ~1500 块 36Kb，Artix 装不下，立刻知道要换大器件或外挂 DDR。
- 从乘法反推 DSP：每个 N×N 乘法占约一个 DSP48；一个 N 抽头 FIR 每周期出一个结果约需 N 个乘法（靠复用可减少但吞吐下降）。数出「每拍要做多少并行乘法」就是 DSP 下限，见 DSP48 初认识。
- 从流水线和状态反推 FF/LUT：寄存器位宽之和给 FF 数量级；组合控制和数据复用占 LUT。拿不准就找一个类似的开源工程综合一次，读它的 Utilization 做类比，这是最靠谱的估算方式。
- 接口反推收发器：每路 PCIe/万兆网/高速串行各占几 lane、各需多高速率，直接决定家族档位。
- 估完在最紧的那类资源上留 20%~30% 余量；一个设计往往被某一类资源（可能是 BRAM 或 DSP，而不是 LUT）先卡住，木桶效应明显。
封装、温度、速度等级与供货：容易后知后觉的约束
- 封装决定可用 IO 和板子工艺：BGA 管脚越多 IO 越多，但焊球间距越细越难手工焊；教学/原型常用 484 脚及以下，量产高密度常用 676/900/1156 等。
- 同一芯片不同封装可用资源/收发器不同：型号里封装段不仅是焊接形式，也影响引出来的硬核和 IO 数量，选型要对照该封装的 pinout。
- 温度等级：商用（C，0~85℃）、工业（I，-40~100℃）、汽车/军工等，等级越高越贵、交期越长；恶劣环境必须按级选型。
- 速度等级（-1/-2/-3）：同芯片速度档越高，关键路径可达成的 fmax 越高、时序越容易收敛，但价格上升。入门 -1/-2 足够；高速接口可能要 -3。先按 -2 设计，时序紧张再评估升档比改架构便宜还是相反。
- 供货与生命周期：器件交期、是否在产、PCN/EOL 通告要纳入量产决策；关键料可考虑二供（pin/功能兼容的替代型号）或国产替代。
三个具体选型小案例
- 教学/入门，点灯到 UART/SPI、简单 FIR：Artix-7 XC7A35T/100T 或 Cyclone IV/10，无高速收发器需求，免费工具链，资料海量；重点是「跟得上教程」而非性能。
- 多路工业相机采集 + 千兆网 + 中等 DSP：Kintex-7 或 Arria 档，数清 LVDS 对、GTP/GTX lane 和 DSP 数，留余量；Zynq 若还要跑协议栈/管理界面可省一颗 CPU。
- 低功耗传感器桥接、电池供电：Lattice iCE40/ECP5 或小容量国产器件，看重静态功耗、封装和成本，必要时用开源链；不需要高端 SerDes。
这三个案例的共同点：先用接口和算法把最紧的资源钉死，再选「最小满足 + 余量」的家族，最后才考虑价格/偏好，而不是反过来。
工艺、生态与历史：理解命名背后的代际
为什么有些系列叫「7 系列」，有些叫 UltraScale、UltraScale+、Agilex、Versal？这背后是 FPGA 的工艺代际演进，了解它能避免选型时「名字像、其实差几代」的错误。
- Xilinx 代际：早期 Spartan-3/6、Virtex-5/6（45~65nm 老工艺，用 ISE）→ 7 系列（Artix/Kintex/Virtex-7，28nm，Vivado 的起点，至今教学和工业仍极常见）→ UltraScale / UltraScale+（20/16nm，更大容量、更高速 SerDes）→ Versal（更先进工艺 + NoC + AI Engine 的异构平台）。Zynq 也分 Zynq-7000（28nm，A9）与 Zynq UltraScale+（A53+R5）。选型时「7 系列」和「US+」不是容量差别，是工艺和架构代际差别。
- Intel/Altera 代际：Cyclone IV/V/10、Arria V/10、Stratix V/10，到最新 Agilex（先进工艺、chiplet/Foveros 封装思路、带硬核处理器和数据一致性）。Quartus Prime 支持新器件，老 MAX+plus/Quartus II 只支持旧料。
- 工艺对设计的实际影响：新工艺带来更低单门功耗、更高 fmax、更快 SerDes 和更大容量，但也更贵、更敏感（更先进节点对配置 SEU、电压裕量更关注，可靠性设计里才需要考虑，见专家线可靠性/SEU 主题）。
一个常见混淆是「系列名 ≠ 容量」：Kintex 里也有小容量型号，Artix 里也有较大的 200T；系列决定的是架构档次（收发器/DSP 比例、工艺、硬 IP），数字（35T/100T/325T）才决定该系列内的规模。同理 t（标准）与少数后缀区分资源侧重。选片要「先定系列档位 → 再定规模数字 → 再定封装/速度/温度」，三步缺一不可。
生态侧再补两点实操经验：其一，工具对器件的支持是硬门槛——很新或很老的器件可能只有特定工具版本支持，团队统一版本很重要（见 开发板与工具链）；其二，IP 核生态往往比裸资源更决定成败，高速接口（DDR 控制器、PCIe、以太网、JESD204）几乎都靠经过验证的 IP，选型时务必确认目标家族在你的工具版本里有对应 IP 且 license 可获取，否则资源再大也可能卡在接口上。
最后把选片这件事收束成一句话：先由「接口/收发器」和「最紧的那类资源」锁定家族档位，再用规模数字和封装、速度/温度等级锁定具体型号，最后用价格、供货、工具/IP 与团队经验做二选一。学习阶段不用纠结参数高低，直接选资料和开源工程最多的 Artix-7/Zynq 或 Cyclone，把综合、约束、时序、下载这一套跑熟；等真正做产品时，你会发现家族地图、型号解码、资源估算、余量与供货这套方法，远比记住某一颗芯片的参数更耐用——器件会换代，而「按接口与资源瓶颈分档选型」的逻辑几十年没变。
七、跨厂商迁移：什么通用、什么要重学
学一家、换另一家的成本没有想象中大，因为概念层几乎完全通用，变化集中在工具和原语名：
| 层次 | 是否通用 | 说明 |
|---|---|---|
| 数字设计思想（LUT/FF、组合/时序、流水线、CDC、复位） | 完全通用 | 与厂商无关 |
| RTL 可综合子集（Verilog/VHDL） | 基本通用 | 行为级、可移植 RTL 直接搬 |
| 时序约束思想（时钟、IO delay、例外、STA） | 通用 | XDC 与 SDC 同源，命令名略异 |
| 工具流程（综合→布局布线→比特流→下载） | 通用 | Vivado ↔ Quartus 菜单不同 |
| 约束文件/IP/原语 | 不通用 | XDC↔SDC/QSF；BRAM/DSP/SerDes 原语名和 IP 不同 |
| 硬核/处理器/高速 IP | 不通用 | MIG/DDI、PCIe、收发器向导各成体系 |
可移植设计的关键是把厂商相关部分隔离：业务逻辑写成纯 RTL（不例化厂商原语），把 RAM、DSP、时钟、IO 收进薄薄一层平台适配模块/IP，约束按厂商分开。这样同一套核心 RTL 既能上 Xilinx 也能上 Intel 或国产器件，迁移时主要替换适配层和约束，而不是重写算法。
八、自测要点与学习地图
自测：① 把 Artix/Kintex/Virtex 与 Cyclone/Arria/Stratix 一一对应并说出定位；② 说清 Zynq/ZU+/Versal 与纯 FPGA 的区别；③ Lattice 和 Microchip 各靠什么差异化，什么场景该想到它们；④ 拆解 xc7a35tfgg484-2 各字段含义；⑤ 列出选型必须核对的硬指标（至少 6 项）并解释收发器 lane 数为何关键；⑥ 说出跨厂商迁移时哪些通用、哪些必须改。
学习地图：认识器件内部资源看 FPGA 架构原理 与 LUT/FF 深入；工具上手看 Vivado 工程上手、Quartus 工程上手；存储/DSP/时钟资源分别看 BRAM、DSP48、PLL/MMCM；异构平台进阶读 Zynq 入门。
九、供货、生命周期与国产化：选型的「非技术」必修课
实验室选型只看性能参数，真实产品还要回答「三年后还买不买得到、谁来供货、换不换得动」。这一节补上数据手册不教、却决定产品命运的一课。
供货周期与生命周期状态。FPGA 不像通用芯片常年现货，尤其是中高端型号，交期（lead time）可能从几周到一年以上波动，缺货行情里热门器件更是「有价无市」。选型时要查厂商的产品状态：Active（在产）、Not Recommended for New Design（不建议新设计采用，往往是换代信号）、Obsolete/LTB（停产、最后采购期）。把一个即将停产的器件放进新产品，等于上线即背负替换风险；反过来，盲目选刚发布、尚未量产稳定的最新器件，又可能碰到 errata、工具支持不全、价格虚高。成熟产品优先选「在产、出货量大、至少有一个 pin 兼容或资源相近的姊妹型号」的器件。
价格随量级和封装的非线性。同一款芯片，官方目录价、千片价、代理实际报价可能差几倍；封装也直接影响成本——BGA 需要多层 PCB 和较高贴片良率，QFN/TQFP 则便宜得多。还要算「看不见的成本」：配置 Flash、电源路数（核心电压、辅助电压、I/O 电压往往要多路低噪声电源）、时钟源、JTAG 下载器、更大的 PCB 层数。一颗「便宜」的高端 FPGA 配上它要求的精密供电和高速 PCB，整机 BOM 可能反而更高。选型要在系统 BOM 和电源/PCB 复杂度层面算账，而不是只比芯片单价。
国产化与自主可控。在政企、军工、能源、关键基础设施等场景，器件可获得性和供应链安全本身就是硬指标，国产 FPGA（紫光同创、复旦微、安路、高云等）近年在中低密度覆盖、工具链和常用 IP 上进步明显。评估国产替代不能只比 LUT 容量，要逐项核对：目标器件的 DSP/BRAM/SerDes 资源是否够、DDR/PCIe/高速接口等关键 IP 是否成熟、工具对既有 RTL 和约束的兼容性、实际时序收敛水平、温度/封装等级与长期供货承诺。最稳妥的工程做法是在架构上预留可移植性：把器件强相关的部分（厂商原语、IP 实例、I/O 原语、约束）隔离在薄薄的适配层里，核心算法用可移植的通用 RTL 编写，这样无论将来换到另一家国产平台还是回流主流平台，改动都被限制在边界。
多供应商与第二来源策略。对生命周期长的产品（工业、通信设备常卖十年以上），严肃团队会在设计阶段就考虑 second source：要么选同一厂商内部资源/封装兼容的型号做降配备份，要么通过前述适配层让设计能在两家架构间迁移。即便短期不做第二版，了解「这套设计有多少东西绑死在某一家的 IP 和原语上」，也是架构评审的重要一项。把 IP 依赖、约束差异、时钟/接口资源列成一张移植清单，迁移成本在设计之初就是可见、可控的。
把这一节和前面的容量/收发器维度合起来，完整的选型决策其实是四把尺子一起量：性能够不够（资源、速度、接口）、生态顺不顺（工具、IP、资料）、经济划不划算（芯片+电源+PCB+开发人力）、供应稳不稳（生命周期、交期、替代路径）。新手容易只盯第一把尺子，而真实项目里后两把尺子常常才是拍板的关键。
十、从选型表到验证：买之前先做一块「最小验证板」的思维
厂商手册和宣传页给的是器件能力上限，真实设计能不能落地，还取决于一堆手册角落和板级细节。成熟团队在大批量定料前，会用最小代价先回答风险最高的几个问题——这一节讲如何把选型从「纸面对比」推进到「风险验证」。
先识别本设计的「决定性资源」。 大多数工程并不是所有资源同时吃紧，而是被一两项卡死：可能是高速收发器数量（要四路 10G 但候选器件只有两路）、可能是 BRAM 容量（行缓存和帧缓冲差一点点）、可能是封装引出的可用 I/O 对数（BGA 内部焊盘无法走线）、可能是 DSP 数量或硬核控制器有无。选型对比应先算出这些决定性指标的需求，再按它筛掉不满足的家族，最后才在满足硬指标的候选里比价格和余量。新手常犯的错是只比总 LUT 数，最后发现板子做出来才发现收发器或引脚不够——这两项通常无法用 LUT 弥补。
用器件迁移版本（speed grade 和封装）规划余量。 同一芯片有不同速度等级（-1/-2/-3）和封装，价格差很大。理性的做法是先按中间档设计，确认时序在哪个等级收敛：若 -1 就能收敛，量产用 -1 省钱；若 -1 临界、-2 充裕，则设计按 -2 发布并把 -1 从选项中删除，而不是批量赌临界时序。封装选择还要看可制造性：BGA 焊球间距决定 PCB 最小层数和工艺成本，小团队用细间距大 BGA，打样和返修成本都会显著上升。
尽早做「接口可达性」检查。 高速引脚不是任意分配的：收发器位于芯片固定位置、参考时钟只能从特定引脚(MGTREFCLK)进、I/O Bank 电压必须兼容外设电平、差分对有固定引脚配对、DDR 接口对字节通道和引脚分布有严格要求。拿到候选器件后，应在还没画原理图前就用工具或封装文件做一次虚拟引脚规划：所有关键接口能否放得下、参考时钟怎么供、Bank 供电怎么分。大量「选型时容量够、画板时发现引脚走不出来」的事故，都死在这一步没做。
对关键 IP 和工具链做技术验证（PoC）。 在目标器件上把风险最高的一两个模块做成最小工程实测，而不是只看 IP 手册：跑一路最高目标速率的收发器 + 真实通道模型、生成目标位宽的 DDR 控制器跑吞吐和延迟、把最重的一段算法以目标时钟约束试综合看 WNS 和资源。PoC 阶段就把工具版本、IP license、参考设计来源固定下来。这些实验回答的不是「能不能综合过」，而是「在我的具体约束下裕量有多少」——手册的最高频率是在特定条件下的，不等于你的设计能达到。
供货验证和文档验证同样重要。 选定前向代理商确认目标型号的真实交期、最小起订量、长期供货承诺和是否有停产预告；同时评估资料完备度——参考设计、板卡设计指南、电源方案、错误勘误（errata）、社区问答覆盖。一款指标漂亮但资料稀少、交期不稳的器件，在项目中后期的隐性成本可能远超差价。把「技术指标验证、板级可达性验证、工具链 PoC、供货确认」四件事压缩在定料前的短周期内完成，选型才算从阅读手册真正走到了工程决策。
常见坑对照
| 坑 | 后果 | 正确做法 |
|---|---|---|
| 学习选了冷门器件 | 资料少踩坑没人问 | 入门选主流家族 |
| 容量留太少 | 加功能装不下 | 资源留 30% 余量 |
| 忽略收发器数量 | 接口做不完 | 按 SerDes lane 数选型 |
| 只看逻辑不看工具/IP | IP 不齐做不动 | 确认 DDR/PCIe 等 IP 支持 |
| 量产不查供货周期 | 长交期停线 | FPGA 交期 10~30 周，提前备 |
相关与延伸
上一篇：FPGA vs CPU/GPU/ASIC；工具安装：开发板与工具链。 器件内部：FPGA 架构基础；SoC：Zynq 入门。
一句话总结
FPGA 厂商格局：AMD/Xilinx 份额最大，Artix（入门便宜）→Kintex（中端均衡）→Virtex（顶级大容量/超高速 SerDes）外加 Zynq/ZU+/Versal 带 ARM 和 AI 引擎；Intel/Altera 的 Cyclone→Arria→Stratix/Agilex 一一对应；Lattice 做低功耗小器件（iCE40/ECP5，且有开源工具链）；Microchip 做 Flash 型免配置高可靠器件；国产（紫光同创/复旦微/安路/高云）覆盖中低密度并向高端追赶、用于自主可控场景。选型按四步：估逻辑容量→数高速收发器及速率→核 DSP/BRAM/是否要 ARM 硬核→看温度档/功耗/价格/供货/工具 IP 生态，落在"最小够用"的家族；学习阶段直接选资料最多的 Artix-7/Zynq 或 Cyclone，跨厂商迁移时 LUT/FF/IP/时序这些概念完全通用，只是工具（Vivado vs Quartus）和原语名不同。
