FPGA 专家 24：JTAG 链高级用法——不止下载的四线链

本文是 fpga/ 专家层第 27 篇。下载与比特流基础见 比特流与下载，ILA/VIO 调试通道见 进阶 22，量产脱机烧录见 专题 04。

一、TAP：链上每个器件的小状态机

TCK ──┬───────────┬───────────┐
TMS ──┼───┐       │           │
TDI ──┼─[器件A TAP]──TDO──[器件B TAP]──TDO──...──→ 回下载器
      └───┘  每个 TAP：IR（指令寄存器）+ 若干 DR（IDCODE/BYPASS/EXTEST/BOUNDARY/USER...）

• TMS 在 TCK 节拍驱动统一状态机：Shift-DR 时 TDI→DR→TDO 逐拍移位，Update-DR 锁存。
• 每个器件有 IR 长度（如 Xilinx 多为 6 bit）和 IDCODE；非目标器件送全 1 进入 1-bit BYPASS。

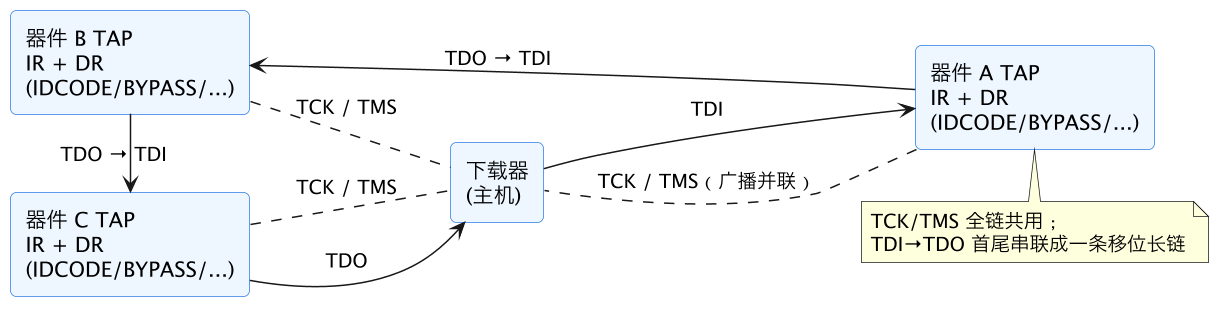

上图把第一节的文字拓扑画全：TCK 与 TMS 由下载器广播到链上每个器件，所有 TAP 在同一拍采样同一个 TMS；只有 TDI/TDO 是串行的——下载器的 TDI 进器件 A，A 的 TDO 接 B 的 TDI，依次串到 C，最后一个 TDO 回到下载器。因此移位时数据像排队一样逐拍流过全部 TAP，每个 TAP 内部可切换接入 IR、某个 DR 或 1 位 BYPASS，这就是后面所有寻址方式的物理基础。

二、多器件链工程要点

事项	做法 / 坑
链描述文件	声明器件顺序、IR 长度、电压；自动扫描 IDCODE 与原理图核对
BYPASS	操作 A 时，B、C 发全 1，缩成 1 bit，移位总数 = Σ(选中 IR/DR) + Σ旁路
电平	VTREF 必须接，多电压板注意电平转换缓冲
速度	TCK 从低速起，排线长/器件多易串扰误码
供电	链上任一器件没电会卡住整条链——排查第一项
共链	FPGA+CPLD+CPU 共链时下载时序互不影响，但安全器件可能永久关闭 TAP

三、边界扫描：不焊探头测焊接（1149.1/1149.6）

1. 拿到每个器件的 BSDL（管脚 ↔ 边界单元编号）。
2. 工具生成互连测试向量：对 EXTEST 状态下的驱动脚置 0/1，采样对端接收单元。
3. 一次跑完得出：开路、相邻短路、虚焊 报告，是产线无夹具测试和返修定位的利器。
4. 1149.6 处理 AC 耦合差分对；边界扫描还可间接编程板上 SPI Flash。

四、自定义调试 IP：把 JTAG 变成"零管脚内部口"

下载器 ──JTAG── BSCANE2(Xilinx)/sld_virtual_jtag(Intel)
                        │ shift/capture/update/sel/tdo
                        ▼
                 用户寄存器解码 ──► 内部状态/配置/自检
      或：JTAG-to-AXI Master ──► AXI4-Lite 寄存器空间

• 主机侧 tcl：xsdb/hw_server/quartus_stp 发移位命令，可脚本化批量自检（与 专家 39 自动化测试 衔接）。
• 特点：不占 IO、只能低频（受 TCK 限制），适合配置/回读，不适合传数据流。
• 量产提醒：出货若禁用 JTAG（见 安全篇），该通道随之关闭，需预留产线模式。

五、排障速查

整链挂 → ①全链供电/复位 → ②四线+VTREF+上拉 → ③TCK 降速 → ④IDCODE 扫描定拓扑 → ⑤最后可见器件之后查焊接/串阻 → ⑥查固件是否关 TAP。

六、TAP 状态机与时序：理解链操作的底层

用好 JTAG 链必须掌握 TAP 控制器本身。TMS 在 TCK 上升沿被采样，驱动同一个 16 状态状态机：Test-Logic-Reset 是上电和异常恢复点（TMS 保持高五个周期即到达，所有器件复位到 IDCODE/旁路默认指令）；Run-Test-Idle 是空闲和某些测试指令的执行态；进入数据寄存器路径要经过 Select-DR-Scan→Capture-DR（把并行数据装入扫描单元）→Shift-DR（TDI 逐拍移入、TDO 移出）→Exit1→Update-DR（把移位结果锁存到输出）；指令寄存器路径（IR）结构对称。很多“莫名其妙”的链错误都源于在 Shift-DR 中提前改变 TMS 或 TDI/TDO 时序理解错误。TCK 频率由链上最慢器件、板级布线和下载器电平决定，多器件长链通常从低速（MHz 以下）起步，稳定后再提速；TMS/TDI 需要上拉，TDO 串联路径的驱动方向在 Update 后才稳定。

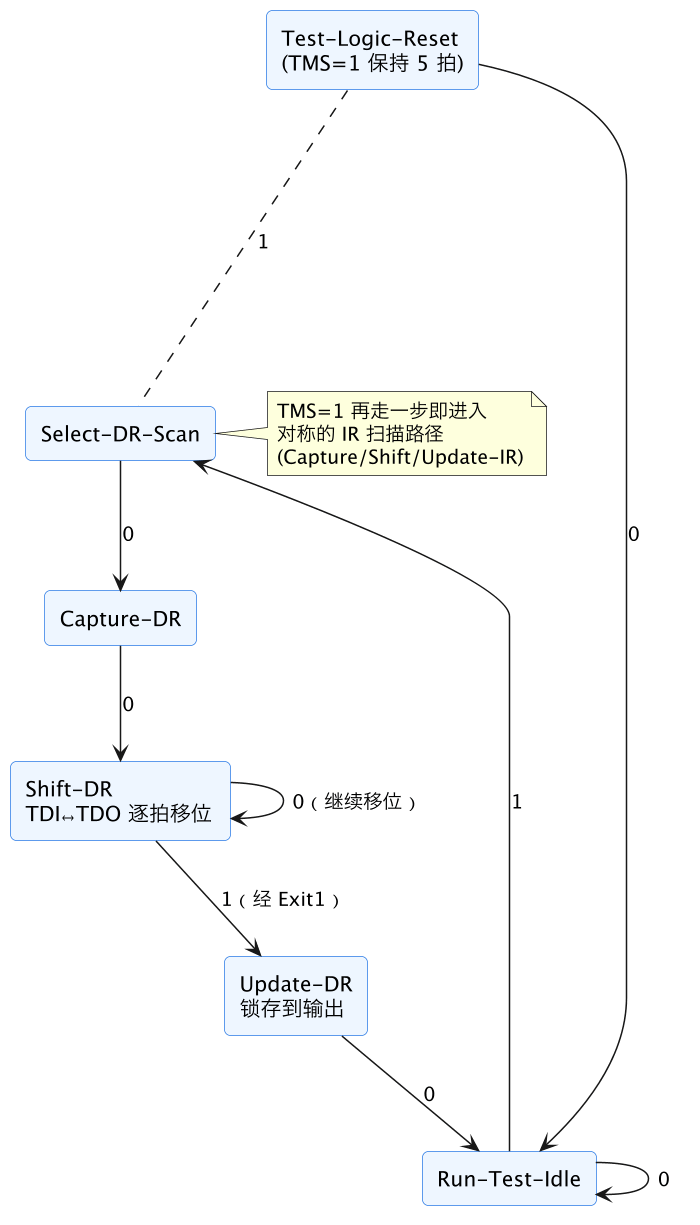

上图只画 16 状态机里与数据扫描有关的一条主干（IR 路径结构完全对称，从 Select-DR-Scan 再随 TMS=1 进入）。边上标注的 0/1 是该 TCK 上升沿采样到的 TMS 值：Test-Logic-Reset 是上电与异常恢复点，Run-Test-Idle 是空闲态；数据扫描必须按 Capture-DR（并行装入）→ Shift-DR（TDI 逐拍移入、TDO 移出，TMS 保持 0）→ Update-DR（锁存生效）的顺序走。在 Shift-DR 中提前把 TMS 拉高会提前退出移位，这正是“数据没移够位、IDCODE 错位”一类事故的状态机根因。

IR/DR 长度计算是多器件操作的基本功：向链中第 n 个器件下发指令时，移位总长度等于此前所有器件的 BYPASS（各 1 位）+目标器件 IR 长度+后续器件 BYPASS；数据扫描同理，未选中器件必须先装载 BYPASS，否则它们默认的数据寄存器（可能是边界扫描链，几百上千位）会被计入移位，表现为数据错位、IDCODE 对不上。边界扫描的 EXTEST/SAMPLE/PRELOAD 指令各有严格的进入顺序，直接 EXTEST 而不先 PRELOAD 可能驱动出未定义电平。理解这些之后，SVF/XSVF 文件（串行向量格式）不再是黑盒，可以手工检查链配置和烧录序列，产线脱机烧录器本质上就是在回放这些向量。

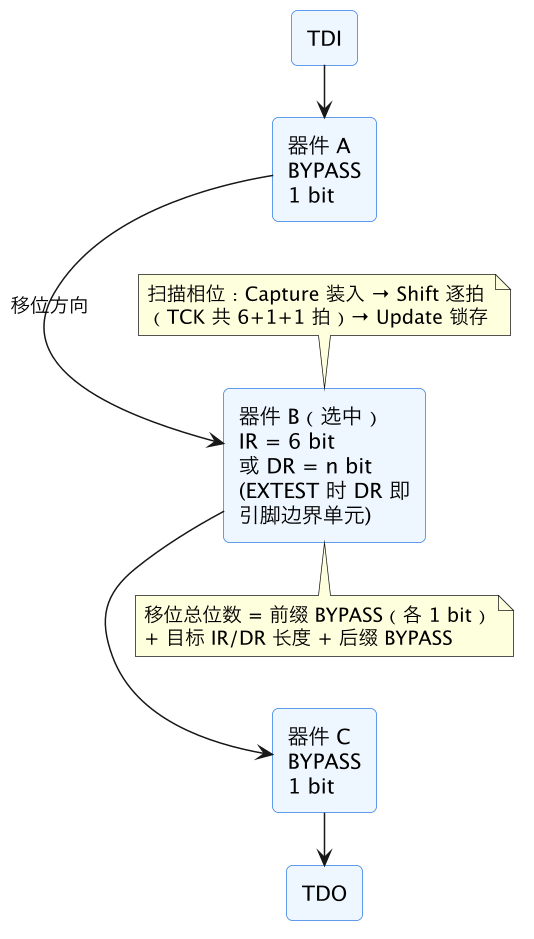

上图以“向三器件链中的器件 B 下发指令”为例，把 IR/DR 长度计算画成移位寄存器的物理拼接：A、C 已先装入 BYPASS，在链中各只占 1 位；选中的 B 把 6 位 IR（或 n 位 DR）接入链中，因此整串移位总位数就是前缀旁路位数加目标寄存器长度再加后缀旁路位数。边界扫描只是同一机制的特例——B 装入 EXTEST 后接入链中的 DR 就是引脚旁的边界扫描单元，移入的值驱动引脚、移出的值是对端采样。未选中器件若没装 BYPASS，默认 DR 可能是几百上千位的边界扫描链，移位总数立刻对不上，表现就是数据错位、IDCODE 对不上。

七、多器件链设计：原理图阶段就要定的规则

JTAG 链的质量 90% 在原理图和器件选型阶段决定。拓扑：TDI→器件1 TDO→器件2 TDI……最后一个 TDO 回下载器，一条直线；避免星形分叉（TDO 不能线与）。电平：链上器件可能有不同 VCC（FPGA 1.8V、CPLD 3.3V、CPU 1.2V），VTREF/VREF 必须分别接到对应 IO bank 电压，跨电平用专用 JTAG 电平转换缓冲（普通缓冲会破坏 TDO 时序时要选支持边界扫描透明的器件）。上电域问题：链上任何一个器件未上电或处于复位，其 TDO 可能不驱动而切断整条链——多电源域板卡要么保证链上器件同时上电，要么给未上电器件的 TDO 路径加可旁路开关/保持电路。连接器：至少 TCK/TMS/TDI/TDO/VTREF/GND，推荐加 SRST/NTRST 和检测脚，接口标准引脚顺序（如 ARM 20pin/10pin）方便治具通用；连接器位置要让产线不开壳可接。

信号完整性：TCK 是链上唯一翻转最快的信号，长排线/多负载下要控阻抗、串联端接、远离高速数据对；TCK 串扰会造成偶发的链失败，降速能临时验证根因。TMS/TDI 上拉到 VTREF，TDO 只在链末端接下载器。安全器件的位置影响：某些安全 MCU/SoC 支持熔断关闭 TAP，一旦关闭该器件必须在链上行为等同 BYPASS 或物理旁路，否则整链后续器件不可达——原理图要预留 0Ω 旁路电阻或多路器。多链 vs 单链：器件很多时拆成多条短链（FPGA 链、CPLD/CPU 链）能显著提升烧录并行度和隔离故障，代价是下载器通道，量产节拍紧张时值得。设计完成后要输出一份“JTAG 链地图”：器件顺序、IR 长度、IDCODE、电平、电源域、旁路选项，烧录和测试团队都依赖它。

八、边界扫描产线化：从 EXTEST 到自动化测试

IEEE 1149.1 在量产中的价值是用纯电气手段测试焊接互连，不依赖固件功能。流程是：收集每个器件的 BSDL 文件（厂商提供，含边界单元编号、引脚映射、禁止引脚），导入边界扫描工具，输入网表（哪些引脚之间应该连通），工具生成测试向量——走 1/0 互补模式检测开路（驱动端翻转而接收端不翻转）、相邻引脚桥接短路、上下拉缺失；1149.6 扩展用交流耦合边沿检测覆盖高速差分对；配合支持边界扫描的 flash 器件或 FPGA 的 flash 编程指令，可以经 JTAG 间接烧录板载 SPI flash（这正是无板载处理器时的量产烧法，与 专题 04 的烧录方案衔接）。测试覆盖可以量化：报告每个引脚是否被观测/控制，对不可达网络（接模拟器件、连接器空载）要在治具上补环回。

产线化要点：第一，BSDL 和网表版本必须与 BOM 严格绑定，器件换料（哪怕同系列不同封装）都可能改变边界单元映射，要纳入 MES 防错。第二，测试夹具把连接器空脚环回，使边界扫描覆盖到板边（否则最后一段网络不可测）。第三，节拍控制——纯互连测试通常秒级，flash 烧录分钟级，把结构测试和烧录拆成不同工位/并行治具。第四，故障报告要翻译成维修语言（“U7 pin B12 与 B13 短路”而不是原始向量），并统计缺陷类型回流改进钢网/工艺。第五，边界扫描与 FPGA 内置 BIST 互补：BSDL 测焊接结构，BIST 测器件功能和高速口（收发器环回超出 1149.1 能力，见 专家 39）。成熟的产线把边界扫描、烧录、BIST 串成一个治具程序一次执行，结果统一进 MES。

九、自定义调试 IP：BSCANE2 与 JTAG-to-AXI 的工程实践

把 JTAG 用作“零管脚内部总线”时，有两种集成深度。直接用 BSCANE2（Xilinx）/virtual_jtag（Intel）：例化 TAP 原语，选择 USER1/USER2 指令槽，主机通过 shift/capture/run-test 序列读写自定义移位寄存器；RTL 侧用 update 脉冲把移位数据锁存到地址/数据/控制寄存器，capture 时把状态回填。它适合少量固定寄存器、自检触发、状态回读，优点是完全可控，代价是主机侧 Tcl/API 要自己维护帧格式，且 USER 指令可能被厂商调试核占用（要查器件手册分配）。JTAG-to-AXI Master：调试 TAP 后接 AXI4-Lite 主口，主机命令直接变成标准 AXI 读写，所有寄存器/DDR 映射空间可达，配合脚本就是一个不占管脚、不需固件配合的自动化测试通道；局限是速率受 TCK 限制（通常几 MHz，延迟以毫秒计），不能传数据流，也不应作为产品功能接口。

工程注意点：第一，JTAG 时钟与用户逻辑时钟异步，跨域必须握手或走内部 FIFO，不能把 shift 信号直接当系统时钟。第二，写操作要有保护——调试口可写地址空间应经白名单/防火墙限制，量产若 JTAG 被关闭或认证，调试 IP 自然失效，但开发期也不要让它能触发电源/复位等危险寄存器。第三，把 JTAG 自检纳入 BIST：产线模式下主机经 JTAG 读版本寄存器、触发回环、读结果，不依赖任何业务固件（与 专题 04 的测试流程衔接）。第四，多 FPGA 板卡上自定义 TAP 与厂商下载核共链时，链扫描和 IR 长度配置要在调试工具和产线工具里统一。第五，JTAG 通道在安全策略中的状态必须明确——这是 专家 24 中调试口攻击面的一部分，便利设计不能成为后门。

十、JTAG 全生命周期管理与检查清单

JTAG 在产品不同阶段扮演不同角色，需要全生命周期管理。开发期：全速可用，链配置和 BSDL 入库，自定义调试 IP 提供自动化测试入口。试产期：产线用 JTAG 烧录/边界扫描/BIST，固件尚未完善时它是主要诊断通道。量产出货：按安全等级选择熔断关闭、挑战响应认证或仅工厂授权开启；关闭动作作为末站工序被 MES 记录并回读确认（配置位没烧成功的板子不能出货）。售后维修：需要保留诊断能力时用认证开启方案，维修结束重新关闭并写日志；若永久熔断，则返修诊断只能依赖板载管理口和 BIST。对 SoC，PS JTAG/DAP 与 PL TAP 是不同开关，安全启动配置可能同时影响它们，要在安全启动设计中一并定义（专家 12）。

检查清单：链地图（顺序/IR 长度/IDCODE/电平/电源域/旁路）与原理图一致并由 IDCODE 自动扫描验证；TCK 串扰和多电源域上拉处理过；BOM 中每个器件的 BSDL 版本受控；边界扫描覆盖报告、不可达网络的治具环回方案就绪；烧录 SVF/XSVF 与正式发布镜像一致且经过断电解锁测试；JTAG-to-AXI/自定义 TAP 的地址白名单、跨时钟域、危险寄存器保护有评审记录；JTAG 关闭/认证策略、熔断工序、返修流程和安全文档一致。把这张清单并入硬件评审和 NPI 闸门，这条只有四根线的调试总线才会始终是工具而不是事故来源。

十一、JTAG 在多板/背板系统中的扩展

当系统由多块板卡、多个 FPGA 经背板组成（多 FPGA 原型平台、大型通信设备），单条 JTAG 链会变得既慢又脆弱，需要系统级规划。第一类问题是拓扑：一条 16 器件链上的 IR/DR 总长度很大，即使全部 BYPASS，访问末端器件仍要移位经过全部前缀，烧录和边界扫描变慢；任一个器件没上电或 TDO 故障，整链不可见。工程做法是按板/按子系统拆链，经 JTAG 开关（JTAG mux/scan switch，可用 CPLD 或专用扫描桥实现）把下载器的一个物理口动态接到某条子链，主机软件按“机箱—槽位—器件”寻址。扫描桥本身要在主链上稳定可达，常由始终上电的管理控制器提供。第二类问题是跨板信号：背板连接器的 TCK 要按高速时钟对待（端接、分支短桩控制），或在每块板加 JTAG 缓冲器；热插拔板卡插入瞬间不能把背板 TCK/TDO 拉死，插卡的 TAP 默认高阻，由管理控制器把板卡接入链并重新做链检测。

第三类是使用模型：多板系统通常用 JTAG 做四件事——产线烧录（并行治具按板分发镜像，见 专题 04）、边界扫描（各板自测后再测背板互连）、调试下载（工程师远程经管理网访问目标槽位，JTAG-over-LAN 网关）、JTAG 隧道传管理信息（背板原型平台的经典做法，见 专家 05）。这四件事对链路的要求不同，最好由管理软件统一调度：产线模式只放行烧录口，调试模式认证后开放，出货镜像关闭用户可达路径（与 专家 24 一致）。每条子链维护独立的链地图（顺序、IR 长度、IDCODE、板在位状态），管理控制器在板卡插拔后自动重扫并上报，软件看到的始终是当前真实拓扑。这类系统的经验是：JTAG 基础设施要在背板架构第一天设计，事后用飞线补扫描链几乎必然成为产线和现场维护的长期痛点。

十二、JTAG 与处理器调试：SWD、DAP 和多核 SoC

现代 SoC 板上除了 FPGA 的 TAP，还有 ARM 处理器的调试接口（Cortex-A/R 的 SWD/JTAG-DAP），二者关系常被混淆。ARM 串行线调试（SWD）只用 SWCLK/SWDIO 两根线完成 DAP（Debug Access Port，调试访问口）访问，JTAG-DP 则用标准 TAP 五线；DAP 是通往内核 halt/单步、内存读写、跟踪（trace）和系统级寄存器的门户，能力远强于“下载口”。Zynq/MPSoC 上 PS JTAG/DAP 与 PL TAP 经内部链复用对外暴露，工具链（hw_server）通过链配置区分 A53/R5/PL，链顺序或 IR 长度配错时常见现象是“能看到 CPU 看不到 PL”或反之，要按 TRM 的链拓扑核对。安全启动使能后 DAP 可能被认证或熔断关闭，否则任何能接触测试点的人都能 halt 安全世界的处理器、dump 内存密钥——这是安全评审的必查项（专家 12、专家 24）。

工程建议：原理图上处理器调试口和 FPGA TAP 既可串联（一个连接器全访问）也可独立（PS/PL 分治、团队使用不互相占用），按组织的调试和烧录流程选；连接器旁预留复位和电源检测，避免半供电状态调试损坏信号；多核 SoC 的量产烧录往往走处理器自己的启动模式（USB/SD/网络）更快，JTAG/DAP 主要留给开发和返修诊断。无论哪种，都要把调试口访问纳入与比特流同等级别的安全策略：认证、熔断、物理接触要求，三者按产品风险选择，并在 NPI 文档中写明出货状态如何验证（回读安全寄存器而不是“相信烧录过了”）。

十三、JTAG 工程检查单与常见误判速查

把整条 TAP 总线的工程要点收成可评审清单。设计阶段：链上器件清单（型号/IR 长度/IDCODE/VTREF/电源域）、TDI-TDO 顺序图、TCK 端接与上拉、跨电平缓冲、未上电旁路、连接器引脚与治具兼容、安全器件 TAP 关闭后的可访问性、多链/扫描桥方案、边界扫描可测网络（不可测点的治具环回）。调试阶段：链 IDCODE 扫描结果与原理图逐器件核对；TCK 从最低速起步定位串扰；TDO 串阻和焊接问题按“最后一个可见器件之后”二分；多电源域先确认全链供电。产线阶段：BSDL/BOM/网表三者版本绑定；边界扫描报告翻译成维修坐标；SVF/XSVF 烧录序列在掉电点可重入；烧录+边界扫描+BIST 结果上 MES；末站 JTAG 熔断/关闭有回读证据。安全阶段：出货 TAP/DAP 状态登记、返修重开流程、密钥相关操作不经过未认证 TAP。

几个高频误判：IDCODE 错位通常是 IR 长度/顺序而不是器件坏；只有部分器件可见先查电源而不是软件；偶发链失败优先怀疑 TCK 串扰和排线长度；边界扫描“全短路”往往是网络未共地/治具接触，不是器件损坏；能下载但 EXTEST 无响应是 BSDL 与封装不匹配；JTAG-to-AXI 读到的全是死值，先查用户时钟有没有起来（TAP 通不代表用户逻辑已配置运行）。把这些误判写成团队 onboarding 手册，JTAG 排障时间通常能从天级降到小时级。

十四、JTAG 安全陷阱的再强调

JTAG 是调试利器，也是出厂设备上权限最高的物理接口之一，安全设计中它的处置必须显式化。常见错误不是“忘记关闭”，而是关闭策略在系统层面失效：FPGA TAP 熔断了但同链上处理器 DAP 仍开着，攻击者照样 halt 处理器 dump 全部内存；PS/PL 共享链上只关了一端；边界扫描 EXTEST 在量产固件里仍可强制驱动引脚；JTAG-to-AXI 白名单没限制，经 TAP 可写重配置寄存器；维修模式开启后没有超时自动关闭。正确做法是列一张“调试接口矩阵”：接口（FPGA TAP、PS DAP、边界扫描、虚拟 JTAG、JTAG-to-AXI、扫描桥）、出货状态（关闭/认证/保留）、关闭机制（熔丝/固件位/物理跳线）、验证方法（回读安全寄存器+外部尝试）、维修时如何受控重开及审计。该矩阵与 专家 24 的威胁模型互相引用，在 NPI 末站作为强制检查项。对开发板和工程样机则反过来：明确标识非安全状态、默认不允许流入客户现场，防止“工程口”成为被遗忘的后门。

十五、从手工操作到自动化：JTAG 的软件化使用

成熟团队不会让工程师在 GUI 里手工点下载，而是把 JTAG 操作脚本化、服务化。烧录自动化：SVF/XSVF 序列由构建系统生成（镜像版本→签名→SVF），治具控制器执行并回读校验，烧录结果直接写 MES；多板并行烧录时一台主机挂多下载器，按序列号分发任务。自检自动化：产线 BIST 由 JTAG-to-AXI 触发（写测试控制寄存器、读结果和计数器），不依赖业务固件；边界扫描软件输出结构化报告对接良率分析。调试自动化：硬件工程师的常用操作（读版本、dump 状态寄存器、触发内部流量、拉取 trace）封装成命令行工具，软件团队无需理解 TAP 细节；在多板机房中，这些工具再经管理网/JTAG 网关远程执行（配合认证），形成 专家 05 所述的背板调试体系。

脚本化带来两个纪律要求：其一，链配置（器件顺序、IR 长度、电压、下载器位置）必须版本化，和板卡硬件版本绑定，换板型自动切换；其二，所有危险操作（擦除、熔断、写密钥槽）要有确认和日志，防止脚本误操作批量变砖。当 JTAG 从“一个下载口”变成一条受管理的测试与维护总线后，它的价值会贯穿开发、量产、售后全周期，这也是本篇把它称为“四线链上的完整工程”的原因。

十六、一页纸心智模型

最后把 JTAG 知识压缩成一个心智模型：一条 TDI 到 TDO 的移位寄存器长链，链上每个器件在任意时刻要么把自己的某个 DR/IR 接入链中，要么用 1 位 BYPASS 占位；TMS 状态机决定当前是在装指令还是在移数据，Update 锁存才让移位内容生效。理解这一点后，多器件寻址（前缀 BYPASS+目标寄存器+后缀 BYPASS）、边界扫描（EXTEST 时 DR 就是引脚边界单元）、自定义调试（USER 指令时 DR 接到用户寄存器）、JTAG-to-AXI（用户 DR 后面接了一个 Lite 主口）都是同一模型的不同实例。排障时只问三个问题：链上现在有哪些器件在位（IDCODE 扫描）、当前各装的是什么指令（IR 长度对不对）、数据扫描时移位总数和 BYPASS 是否匹配——绝大多数“玄学”链问题都在这三问内解决。

组织层面，把 JTAG 当一条贯穿生命周期的受管理总线：原理图阶段出链地图，试产阶段出边界扫描和烧录流程，量产阶段进 MES，出货阶段按安全矩阵关闭或认证，售后保留受控诊断。四线背后的工程深度，往往反映了整个硬件团队的成熟度。

十七、故障案例与经验沉淀

几个跨项目反复出现的 JTAG 事故值得作为团队教材。其一，末焊器件断链：板上 BGA 虚焊导致 TDO 不驱动，整链只能看到前级，IDCODE 扫描最后可见器件之后立即查焊接，比逐片重刷固件有效得多。其二，共链安全 MCU 熔断：安全处理器量产熔断后整条链的下载路径失效，正确设计是物理可旁路电阻或拆分链；事故板只能通过板载处理器间接维护。其三，TCK 排线串扰：产线治具排线过长，偶发烧录失败被当成 flash 质量问题，降速后定位，最终缩短排线并加端接。其四，BSDL 版本错配：换料后封装边界单元编号变化，边界扫描大量误报短路，根因是 MES 未绑定 BSDL 版本。其五，JTAG-to-AXI 误写：调试脚本地址算错，经调试口清掉了启动控制寄存器导致批量板卡需返厂，此后危险寄存器加白名单，脚本操作加二次确认。

这些案例的共同点是：问题都不在 TAP 协议本身，而在链设计、版本管理、产线工具和安全策略。把每次事故沉淀进链地图模板、治具检查脚本和评审清单，JTAG 就会从事故来源变为质量基础设施。对个人而言，能在“链连不上”时不慌、按供电—拓扑—IR 长度—速率—焊接五步定位，能读懂 SVF 序列和边界扫描报告，能把调试需求转成产线自动化脚本，就已经超过了只会点下载按钮的使用层次。

十八、JTAG 能力边界与替代方案

清楚 JTAG 不适合做什么，和会用它同样重要。带宽：TCK 通常数 MHz 到几十 MHz，且是串行移位，访问内部寄存器有协议开销，适合配置、低频状态读取、边界扫描和启动加载，不适合作为运行时数据通道；GB 级数据传输应走 AXI/PCIe/SerDes 设计。实时性：JTAG 事务由主机软件发起，延迟毫秒级且不确定，不能参与需要周期响应的控制环；调试时的断点/读写不能等同于生产中的监控接口。可依赖性：量产关闭 TAP 后，所有依赖 JTAG 的诊断都失效，产品必须自带带内管理通道（网口/UART/管理控制器+遥测寄存器），不能把调试口当唯一运维入口（这也是 专家 45 的设计原则）。安全性：TAP 本质是测试后门，任何留在出货设备上的未认证 JTAG 都会使比特流加密和访问控制大幅贬值。

因此合理的系统通常三套通道分离：JTAG 负责开发与产线（末站关闭或受控）；带内高速接口负责业务数据；独立管理口（管理控制器、安全处理器或 BMC 式通道）负责现场遥测、升级和故障导出。理解这条边界后，JTAG 在架构中的位置就非常清晰：它是制造和开发基础设施的一部分，而不是产品功能的一部分；把它限制在这个角色内，既保留了四线链带来的巨大便利，又不会给现场设备留下永久性的高权限入口。

总结

JTAG 是一条多器件 TAP 串联的状态机总线：靠 IR 长度+BYPASS 寻址单个器件，用边界扫描免探头测板级互连，用 BSCANE2/virtual_jtag 挂自定义寄存器或 JTAG-to-AXI 做零管脚调试，排障永远先查供电再扫 IDCODE。
