FPGA 进阶 04：多 bit CDC——异步 FIFO、Gray 码指针与空满判断
本文是
fpga/进阶层第 08 篇。上一篇 讲了单 bit 跨域用两级同步器、并强调「多 bit 不能每位打两拍」。这篇讲多 bit/高速数据流跨时钟域的标准答案——异步 FIFO（async FIFO / dual-clock FIFO），它是 CDC 技术的集大成者，也是 FPGA 设计里用得最多的 IP 之一。通用 FIFO 深度原理可对照 FIFO 深度计算与设计，本篇专注异步 FIFO 的 Gray 码指针/空满机制与 FPGA IP 配置。
本文要回答的问题
- 异步 FIFO 的整体结构是什么？难在哪？
- 为什么指针必须转 Gray 码再跨域？
- 「空」和「满」怎么判断，为什么指针要多 1 位？
- 数据本身为什么不用同步、直接存 RAM 就行？
- 工程上是手写还是调 IP？参数怎么配、深度怎么定？
一、异步 FIFO 要解决的矛盾
两个时钟域持续传多位数据（如 ADC 采样域 → 100MHz 处理域、125MHz 网口 → 系统域），要求：
- 不丢数：写得快、读得慢的突发期数据能暂存；
- 不错位：读出顺序和写入一致；
- 不亚稳：跨域的控制信息（写到哪了、读到哪了）要安全同步。

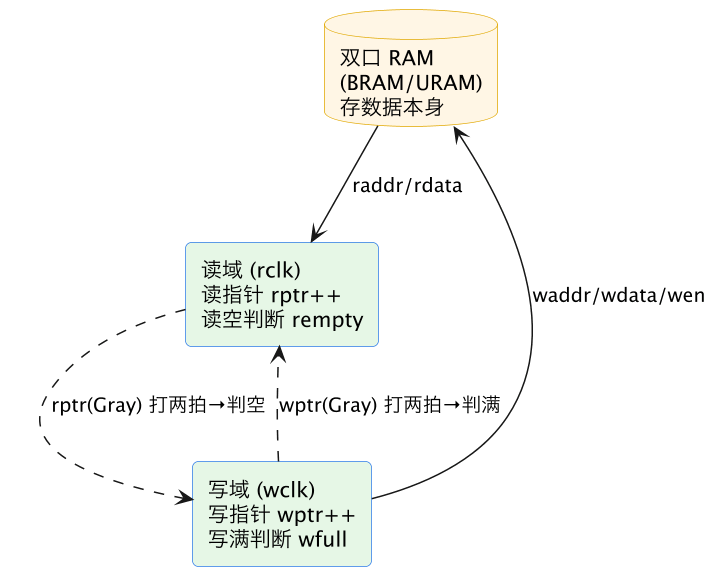

结构上分三块：
关键洞察：数据本身不用同步！数据写进双口 RAM 的某个地址，读域在之后某个时刻从同一地址读出——RAM 天然「锁存」了数据，不存在采样跳变问题（只要读写不撞同一地址，而空满保证了不会）。真正需要跨域安全传递的只有指针（写到哪、读到哪），而指针是多位的，难点全在这里。
二、为什么指针要 Gray 码
写指针 wptr 要拿到读域去判「满」（写得比读快一整圈就满），读指针 rptr 要拿到写域去判「空」（读追上写就空）。指针是二进制自增的多位总线，问题和 上一篇 多 bit CDC 一样：二进制 011→100 三位同时翻转，打两拍时各 bit 延迟不同，可能采到 110、001 等任意中间态，空满判断直接错乱。
Gray 码（格雷码） 的性质：相邻数值之间恰好 1 bit 变化。3 位对照：
| 十进制 | 二进制 | Gray 码 |
|---|---|---|
| 0 | 000 | 000 |
| 1 | 001 | 001 |
| 2 | 010 | 011 |
| 3 | 011 | 010 |
| 4 | 100 | 110 |
| 5 | 101 | 111 |
| 6 | 110 | 101 |
| 7 | 111 | 100 |
指针自增时 Gray 码每次只变 1 位，跨域采样即使撞上跳变时刻，采到的要么是旧值要么是新值（这 1 bit 亚稳后也会落成 0 或 1），绝不会采到第三个非法值——最坏情况只是「以为对方指针比实际慢一拍/快一拍」，这对空满判断是安全的（最多保守地早一点判满/判空，不会错误地满判空导致撞车）。
所以跨域流程：
- 指针在本域用二进制正常自增（RAM 寻址要用二进制地址）；
- 二进制转 Gray：
gray = binary ^ (binary >> 1)； - Gray 指针过两级同步器（标
ASYNC_REG）到对方域； - 对方域用同步过来的 Gray 指针和自己的 Gray 指针比，生成空/满。
三、空满判断与「多 1 位」指针
3.1 为什么指针要 N+1 位
深度为 2^n 的 FIFO，地址用 n 位就够寻址。但只用 n 位指针时：读指针追上写指针（空，差距 0）和写指针绕一整圈追上读指针（满，差距 2^n）这两个状态，指针值完全相同，无法区分。
所以指针用 n+1 位（多出的最高位当「绕圈标志」，不参与 RAM 寻址）：
- 判空（在读域）：同步过来的写 Gray 指针 == 读 Gray 指针（含扩展位全相等）→ 读写位置完全一致、没绕圈差 → 空。
- 判满（在写域）：同步过来的读 Gray 指针和写 Gray 指针相比，最高两位相反、其余位全相等 → 写指针比读指针正好多绕一整圈 → 满。
（Gray 码绕回时除最高位外序列对称，所以满条件是 wgray[n] != rgray[n] 且 wgray[n-1] != rgray[n-1] 且低位全等。）
3.2 判断在各自域内完成、用对方的「旧」指针
- 空在读时钟域判：用本域实时
rptr和同步过来的wptr（可能略旧）。同步延迟只会让「写进来了」这个事实晚几拍被读到，最坏是非空时还以为空（保守，不会读到未写数据）。 - 满在写时钟域判：用本域实时
wptr和同步过来的rptr（可能略旧）。同步延迟让「读走了」晚几拍被知道，最坏是非满时还以为满（保守，不会写到未读数据）。
这种「朝保守方向错」的设计是异步 FIFO 正确的关键：宁可早一点停（判满不写、判空不读），也不能撞车。
四、数据路径：双口 RAM
数据写入和读出走真双口 RAM（FPGA 里就是 BRAM/URAM）：
- 写口：wclk 上升沿，按
waddr把wdata写入，wen有效； - 读口：rclk 域按
raddr读。两种常见读模式：- 标准模式（standard read）：给地址后下一拍数据才出，读延迟 1 拍；
- FWFT（First Word Fall Through）：FIFO 非空时下一个数据直接「掉」到输出口，
rdata立即可见、rd_en相当于「弹出」，用起来像寄存器队列，Xilinx IP 可勾选。
五、工程实践：直接调 IP，懂原理为了配参数
FPGA 工程绝大多数情况不手写异步 FIFO，直接用厂商 IP：
- Xilinx Vivado：FIFO Generator，选 Independent Clocks（Block RAM） 即异步 FIFO；
- Intel Quartus：DCFIFO / DCFIFO_MIXED_WIDTHS（双时钟 FIFO）。
IP 内部已实现双口 BRAM + Gray 指针 + 两级同步器，经器件级验证、时序最稳。工程师要懂的是怎么配参数：
| 配置项 | 说明 / 选择建议 |
|---|---|
| 读/写时钟（wclk/rclk） | 接两个异步时钟，IP 内部自动处理 CDC |
| 数据宽度 | 读写可同宽或不同宽（mixed width，如写 8 位读 32 位） |
| 深度 | 2 的幂（Gray 指针要求）；按下方估算 + 余量 |
| 读模式 | FWFT（数据先到输出、易用）或 Standard（省一拍延迟） |
| almost full/empty、prog full/empty | 可编程水位，用来提前反压/预取，强烈建议启用 |
| 复位 | 读/写复位处理；注意 IP 复位释放要求，别在复位期间读写 |
| 数据计数 wr_data_count/rd_data_count | 各自时钟域的占用量，注意是近似值（跨域） |
什么时候才手写：面试/吃透原理、资源极致受限想省 IP 开销、或需要 IP 不支持的特殊结构（自定义水位、特殊 handshake）。手写后务必 report_cdc 确认指针跨域走了 Gray + 同步器、report_timing 确认跨域被 set_clock_groups 正确豁免。
六、深度估算
FIFO 深度要能吸收「写快读慢」期间的最大突发积压（详见 FIFO 深度计算）：
最小深度 ≈ 突发写入数 − 突发期间能读走的数
= burst_len − burst_len × (读吞吐 / 写吞吐)
（写快读慢时；再向上取整到 2^n，并留安全余量）例：写 100MHz 连续突发 100 个、读 80MHz，突发期最多读走 100 × 80/100 = 80 个 → 积压 ≈ 20，取深度 32 留余量。还要考虑：
- 突发长度（一次最多连续写多少）；
- 读写时钟频率比与抖动（异步时钟频率可能漂移）；
- 反压时机：用 almost full 提前几个深度就反压，别等到真满（跨域指针有同步延迟，真满信号到写域时可能已经又写了几个）；
- 深度过浅→满丢数/频繁反压；过深→白耗 BRAM。
七、典型现象与调试
| 现象 | 可能原因 | 排查 |
|---|---|---|
| FIFO 偶尔丢数/数据错位 | 写满还在写、或读空还在读 | 看 overflow/underflow 标志；用 almost 水位提前反压 |
| 偶发跳变、极难复现 | 指针没走 Gray/同步器（手写时） | report_cdc；IP 一般无此问题 |
| 数据晚几拍才进/出 | 标准读模式/FWFT 选错、同步延迟 | 明确读模式；空满是保守的、有滞后属正常 |
| 复位后立即读写出错 | 复位释放时序/复位期间读写 | 等复位完成、指针回零后再读写 |
| 跨域报 setup 违例 | 漏 set_clock_groups | 补约束（IP 通常自带约束） |
八、空满判断的边界情形：复位、复位释放与「差一」哲学
异步 FIFO 的空满逻辑在稳态下清晰优雅，但系统级故障几乎都发生在边界时刻：复位、复位释放、刚开始读写、同时读写。把这些时刻的行为设计严密，异步 FIFO 才算真正可用于产品。复位的不对称性：写指针和写侧逻辑在写时钟域复位，读指针在读时钟域复位，两个复位来自各自域的复位树、撤除时刻不同。设计上不能要求「两边同时退出复位」，而要保证任意退出顺序下 FIFO 最终进入一致状态：先退出复位的一侧看到的对侧指针是复位初值（全零），其空满判断是保守安全的（写侧以为满、读侧以为空），等对侧同步过来的指针更新后自动恢复正常。复位期间及复位后若干同步周期内，空满标志可能是「保守的错」（暂报空/暂报满），但绝不能是「危险的错」（暂报非满导致写溢出、暂报非空导致读空数据）。这是判断一个异步 FIFO 设计是否可靠的核心准则：标志在过渡期只允许偏向安全侧。初值的传播：Gray 指针寄存器、同步器、比较逻辑的初值要显式完整，不能依赖配置值；同步器初值为零恰好匹配「对方指针在零」，使复位后无需特殊握手。不能空不能满之外：很多应用还需要「将空/将满」（programmable almost-empty/full）提前水位做反压或预取，水位比较同样要在各自时钟域用同步后的对侧指针做，且水位阈值在过渡期的偏差方向要可接受——almost-full 偶尔提前有效只会让上游少发一拍（性能损失），但绝不能滞后到溢出（数据损失）。上电后的第一次操作：建议在复位退出后先做一轮不依赖外部数据的内部训练（写侧发几个固定 pattern、读侧校验或至少确认指针推进），把「接线错误、时钟没跑、复位挂死」这类板级问题在业务流量之前暴露，39 篇 BIST 里常包含这一项。与上层协议的配合：FIFO 只保证「未满才写、非空才读」这一契约，上游若在满时仍强行写（忽略反压）、下游在空时读，得到的行为不由 FIFO 负责；设计评审要检查 FIFO 边界两侧的状态机确实遵守 valid/ready 握手，而不是假设 FIFO「总会接住」。边界哲学总结成一句话：异步 FIFO 的正确性不靠两侧精确同步，而靠在信息滞后的所有时刻都选择不会损坏数据的保守判断。
九、FIFO 之外的多 bit 跨域方案：握手通道与 DMAs 的取舍
异步 FIFO 解决「连续数据流」，但并非所有多 bit 跨域都该上 FIFO；用错结构会付出不必要的面积和延迟，或在不适合流模型的控制场景里埋雷。这一节给出 FIFO 之外的方案谱系。req/ack 握手通道（四相/两相）：适合低频、稀疏、每次传输都要确认的控制消息——寄存器配置下发、命令描述符传递、模式切换。发送端把数据放到稳定总线上、翻转 req（单 bit 经同步器）；接收端看到 req 后锁存数据、翻转 ack；发送端看到 ack 完成本次传输。每个数据字的传递至少需要两次跨域往返，延迟高但完全确定、无数据撕裂、天然反压（发送端没收到 ack 就不能发下一个）。两相握手（只翻转、电平本身编码事件）比四相少一半跳变、速度略快，逻辑稍绕。实现要点：数据在 req 事件前后必须稳定（握手上协议保证），故数据总线无需同步；同步的只有 req/ack 两根事件线。异步双口 RAM + 完成标志本质是深度为 1 的 FIFO：整块配置结构（几十上百个寄存器值）由慢侧写进双口 RAM，写完后用一个单 bit「就绪」事件通知快侧，快侧收到后整块读出——避免逐寄存器握手。Toggle/事件同步器（单 bit 脉冲跨域）：纯事件、无数据，用翻转电平+边沿检测实现，是握手通道的数据宽度为零的特例，使用频率极高（中断、启停命令）。Gray 码直通：只适用于「连续变化的指针/计数器被对侧采样」这一狭窄场景，不要推广到一般数据总线——普通数据相邻两次传输可能多位同时变，Gray 编码救不了。DMAs/AXI 跨时钟桥：SoC 里总线级跨域（AXI/AXI-Stream 跨频）直接用成熟时钟转换桥/异步 FIFO IP，桥内部是 FIFO + 握手协议的组合，自己重写协议级桥风险极高。选择决策：看三个问题——数据流还是消息（流→FIFO，消息→握手）、每个字是否都需接收确认（需要→握手）、速率与突发长度（高速突发必须 FIFO，握手吞吐不够）。工程实践中一个子系统同时有跨域数据流（FIFO）和跨域控制面（握手）是常态，评审时分别核对，别让图省事的「控制信号混进数据总线编码传输」破坏 FIFO 接口的简洁性。
十、仿真验证异步 FIFO：如何在仿真里逼出真实风险
异步 FIFO 的标准 RTL 仿真有个尴尬：读写时钟沿被刻意安排成相位错开（testbench 常给两个整数相关时钟），亚稳态和时序竞态根本不会发生，于是「仿真全过、上板偶发错」。要让仿真真正有杀伤力，必须主动构造对抗性激励和检查。时钟关系刻意恶化：让读写时钟频率接近但不整除（如 100MHz 对 93MHz）、用非整数周期、在长时间运行中偶尔抖动相位，逼迫指针同步长期处于各种相位关系；固定 2:1 整数时钟是最温和的场景，过了不说明问题。定向边界场景：从空开始第一次写；写满后再写（应被反压，验证不溢出）；读空后再读（应读到稳定旧值或被阻止，验证不下溢）；几乎满时读写交替（最考验 Gray 指针与比较逻辑）；复位从任意时刻拉起（在读写进行中触发复位），并枚举写侧先释放/读侧先释放两种顺序，按第一节的安全侧准则自动检查过渡期没有溢出/下溢。随机化压力测试：用约束随机（SystemVerilog/cocotb）驱动两侧独立的随机读写使能，覆盖「写极快读极慢」（反复打满）、「读极快写极慢」（反复打空）、「同速」及两侧突发交错；参考模型用无锁队列维护期望内容，读出数据逐字比对——FIFO 的数据完整性必须严格，任何一个错字即失败。结构检查：检查数据总线本身没有被同步（只同步了 Gray 指针）、Gray 码相邻值确实只变一位（自动生成断言）、指针位宽为地址位宽加一。时序反标/门级仿真抽查：关键设计在布局布线后跑一小段门级时序仿真，实际延迟会暴露「同步器里插了逻辑」「ASYSNC_REG 没生效」这类结构问题，RTL 仿真看不见。形式验证补充：用工具对 FIFO 证明「未满不写时数据不丢、不重复、保序」和满/空标志的安全性质，形式方法不受时钟相位假设限制，对 CDC 特别有效。把这套验证沉淀为 FIFO IP 的回归（自研 FIFO 才值得；调 IP 时验证配置参数和外围握手即可），异步 FIFO 才能从「希望它对」变成「证明过它对」。
十一、FIFO 深度的工程计算：从突发模型到水位设计
第六节给了深度的直觉，这一节把计算方法补齐，因为深度错误的后果极其明确：浅了丢数据（功能事故），深了浪费大量 BRAM（面积和功耗）。先定义流量模型。深度需求来自突发（burst）期间的净积累量：写入与读出不同步的时间窗内，进来多少、出去多少，差额就是必须缓存的量。通用公式是「最坏突发写入量 − 同一时间窗内确定能读出的量」，再加实现裕量。三种典型场景：一是恒定速率、频差场景（如发端 102MHz、收端 100MHz，固定包长 N），积累量 ≈ N × (fW−fR)/fW，取整加裕量；二是突发场景（写侧在 B 拍内连续写 B 个字，之后空闲，读侧均匀消耗），深度 = B − B×读带宽/写带宽，关键是拿到最坏突发长度而不是平均长度——协议规范、DMA 描述符上限、中断响应延迟期间的涌入量都是突发来源；三是帧/包场景（视频行、网络包），深度至少容纳「一个最大包 + 两侧握手不同步的时间差」。别忘记的拍数开销：几乎满标志跨时钟同步有两拍以上滞后，标志到达写侧时，写侧可能又写了若干拍——深度要覆盖「从越线事件发生到写侧真的停笔」期间的写入量，工程上用 almost-full 阈值提前反压（阈值 = 同步延迟拍数 × 每拍最大写宽 + 裕量）。读侧 almost-empty 同理。多拍读写与位宽转换：一个物理周期写两个字、读一个字的不对称 FIFO，按「字数」而非「拍数」算积累；位宽转换 FIFO 的深度选项在 IP 里常常离散（某些深度才支持某宽度比），选最接近且不小于需求的档位。验证深度足够：用第十节的随机测试，使能序列里显式构造「最大突发 + 频差最大方向 + 反压延迟最大」组合，观察水位峰值是否触及极限；测量到的峰值加两到三成裕量就是合理深度。反过来审视系统：如果算出的深度大得离谱（几千），往往不是 FIFO 该解决的问题，而是上游缺少流量控制——正确的架构改动是加反压/信用机制，而不是堆存储。FIFO 抹平的是短期不同步，抹平不了长期带宽不匹配，这条原则能避免很多「BRAM 用完了系统还是丢数」的死局。
十二、异步 FIFO 的常见商用 IP 配置与自检
工程上 99% 的异步 FIFO 直接调用厂商 IP（Vivado FIFO Generator、Quartus DCFIFO），自研只用于教学或特殊需求；因此真正的能力不是会默写 Gray 指针，而是会正确配置 IP、看得懂它的状态和警告。关键配置项逐个看：读写时钟与位宽（决定资源类型，深度浅会综合成分布式 RAM/LUT，深则进块 RAM，超大深用 URAM）；读模式——标准 FIFO 模式（数据先出现在输出寄存器、读使能下一拍有效）与首字直通（FWFT，空了之后队头自动出现在输出口，软件友好但时序略不同），两种模式的控制面时序不一样，换模式必须重验；almost full/empty 水位阈值是否可配；数据计数（写侧/读侧各自的近似计数值，文档会警告「跨域使用无效」——只能在本时钟域做粗调，不能拿去做精确判断）；复位类型与同步复位内置电路（现代 IP 自带写读两侧的复位处理，比手写安全，但仍要遵守其复位序列，比如复位后最少等待若干拍再写）。下板自检：复位后状态正确（空=1、满=0、数据输出确定）；低频跑一轮写满—读空，校验数据模式和顺序；读写时钟用两个非整数比频率长时间压力运行，配合错误检测码图案（递增数、伪随机序列）验证无撕裂丢失；故意写满再写、读空再读，确认反压行为符合契约（不丢已有数据、不产生伪数据）。警告与边界：IP 报告里关于亚稳态同步器级数、CDC 约束是否自动生成的信息要确认——有些配置下需要用户补约束；读写使能与时钟的时序报告要过；跨片使用 FIFO（写在 A 片、读在 B 片经过 TDM）不被原生 IP 支持，跨片异步一定走 57 篇的互联通道。版本锁定：FIFO IP 随工具版本升级可能改行为，把 IP 版本和生成参数随工程锁定，升级工具时重新跑压力回归。把商用 IP 当成「功能可信、配置和集成必须自证」的外部组件，是异步 FIFO 工程实践的正确心态——指针原理（第二、三节）让你有能力审查它，而不是逼着你重造它。
十三、异步 FIFO 的设计审美：什么样的实现值得信任
最后谈一个容易被忽略的话题：在大量「能工作」的异步 FIFO 实现之间，凭什么判断哪一个值得放进产品。值得信任的实现通常有七个特征。一是职责边界清晰：指针与 Gray 码逻辑、同步器、双口存储、空满比较各自独立成块，而不是揉在一个 always 块里——边界清晰才可能被 lint 正确识别、被形式工具分别证明。二是对称的读写侧结构：两侧逻辑互为镜像、各自只消费同步过来的对方指针，没有任何一侧同时操作两侧状态，所有跨域接触点只有同步器和存储本身。三是保守方向正确：空满判断在信息滞后时永远偏向不溢出（第九节的安全侧原则），almost 标志同理。四是复位行为被显式设计：两侧复位独立、初值完整、退出顺序任意时收敛，而不是假定同时释放。五是参数化但范围受控：深度是二的幂（或内部按幂实现）、位宽显式、几乎空满阈值带合法性检查，拒绝深度为零或非对齐的非法配置。六是可观测：内部指针、水位、溢出/下溢 sticky 标志可接寄存器总线，现场出问题时有证据；溢出标志尤其重要，它意味着契约已被破坏，系统应进入错误处理而不是继续跑。七是有独立的验证资产：非整数时钟、复位序列、背靠背突发、同址读写、随机反压的回归用例常驻 CI。反过来，几个危险信号几乎可以一票否决：数据总线经过同步器、空满用组合逻辑混合两侧指针、依赖「两边时钟沿永远错开」的 testbench 假设、复位路径接到数据触发器、没有任何溢出检测。FIFO 是系统里最不起眼、却承载最关键信任的小部件——整个跨域数据通路的正确性都押在它的几行指针逻辑上，用最高的设计审美对待它并不过分。
常见坑对照
| 坑 | 后果 | 正确做法 |
|---|---|---|
| 二进制指针直接打两拍 | 采到中间态、空满乱、撞车 | 转 Gray 再同步 |
| 指针只用 n 位 | 空满不分 | 用 n+1 位，MSB 当绕圈标志 |
| 数据每位也打同步器 | 完全没必要、还可能错位 | 数据走双口 RAM，只同步指针 |
| 等真满才反压 | 同步延迟导致溢出 | 用 prog/almost full 提前反压 |
| 深度不按突发/速率算 | 丢数或浪费 BRAM | 按公式估、取 2^n、留余量 |
| 手写 FIFO 不查 CDC | MTBF 隐患 | report_cdc/report_timing；能用 IP 用 IP |
相关与延伸
前置：CDC 亚稳态与单 bit 同步器（同步器、ASYNC_REG、多 bit 为何不能打两拍）。 后续：复位策略（异步断言同步释放、复位树）；FIFO 本身在 常用 IP 核 也有总览。 通用原理（ASIC 视角）：FIFO 深度计算与设计（突发、速率与水位的通用算法）。
一句话总结
异步 FIFO 是多 bit/高速数据流跨时钟域的标准答案，结构＝双口 RAM 存数据 + 两个时钟域各自维护读写指针：数据本身不用同步（写进 RAM、读出 RAM，空满保证不撞地址，RAM 天然锁存数据），真正要安全跨域的只有指针——而指针是多位总线、直接打两拍会采到跳变中间态，所以指针转 Gray 码（相邻值只变 1 bit）再过两级同步器，最坏只是保守地慢一拍判空满、绝不会采到非法值；判空在读域（两 Gray 指针全等＝空）、判满在写域（指针用 n+1 位、高两位相反其余相等＝写比读多绕一圈），空满都朝保守方向错、宁可早停也不撞车；工程上 90% 直接调 FIFO Generator（Independent Clocks）/ DCFIFO IP，懂原理是为了正确配宽度/深度（深度按「突发数 ×(1−读速/写速)」估、取 2^n、留余量）、选 FWFT、用 prog/almost full 提前反压（别等真满，跨域指针有同步延迟），手写仅用于极端定制且必须 report_cdc 验证。
