LVS通过代表网表版图完全一致吗：等价只在拓扑与器件参数这层 ​

更新时间：2026-10-28。本文是「集成电路大类 · 芯片设计」入门层的一篇问答。姊妹篇 DRC为零代表版图没问题吗 讲了「几何全对不代表版图过关」，这一篇回答它的镜像问题：工具报「LVS clean」，是不是就可以认为版图和网表完全一致、再不用怀疑了？

本文要回答的问题 ​

  • LVS 通过，到底证明了哪一层的「一致」？
  • 器件尺寸、版图形状、走线绕法这些，LVS 管不管？
  • 为什么模拟版图 LVS 全绿，芯片仍可能失配、性能跑偏？
  • 把「LVS clean」理解成「完全一致」，会漏掉哪些坑？

简短结论 ​

不代表。 LVS（Layout Versus Schematic，版图与原理图一致性检查）的等价口径只有一句话：从版图中提取出的器件与连接网络，和参考网表在拓扑上等价，且器件类型与登记的关键参数（如 W/L、finger 数）匹配。它担保「连得对、器件对」，不担保「画得一样」——同一根网在版图里怎么走、绕多远、贴着谁走，LVS 一律不管；它更不担保匹配性、时序、可靠性这些「电学表现层」的东西。LVS clean 的正确读法是「连接性签核过关」，不是「版图与网表完全一致」。

理由一：LVS 比对的是「提取结果」，不是版图图形本身 ​

理解 LVS 边界，先理解它的输入。LVS 工具并不直接拿版图 GDS 去和网表比——它先跑器件识别与提取（extraction）：从一层层版图图形里认出「这里有一个 NMOS、那里有一个电阻」，再把它们之间的金属连通关系还原成一张张网表。真正参与比对的，是这份提取出来的网表与参考网表。

这一步本身就划出了 LVS 的视野边界：提取器只关心「图形能不能归约成器件和连接」，还原不出来的版图细节——走线宽度、绕线形状、接触孔数量——在比对阶段根本不存在。提取器怎么认器件、认错了会怎样，见 LVS 器件识别与提取。

LVS 担保什么、不担保什么

读这张对比卡抓住一条分界线：左列全是「归约成网表后还能剩下的信息」，右列全是「归约过程中被扔掉的版图信息」。LVS 的结论只对左列有效——这正是「clean」一词容易被过度解读的根源。

理由二：同一份网表，可以有一万种画法 ​

拓扑等价是一个比「一致」弱得多的条件。同一个反相器，版图可以画成单指、四指交叉、共质心排布，金属可以从 M1 拉到 M4 再绕回来——只要提取出的连接关系不变，LVS 统统报 clean。下面这张图把「参考网表 → 多种合法版图」的关系画出来：

chip-design/beginner/lvs-pass-not-full-match.md D2 示意图

读这张图抓住一点：红色是唯一的参考网表，下面三种版图在 LVS 眼里完全等价，全都 clean——但它们的寄生电阻电容、匹配精度、抗噪声能力差别巨大。蓝色画法数字电路常用，绿色和紫色是模拟版图为了匹配性刻意做的排布。LVS 对三者一视同仁，恰好说明它度量的不是「一样」，而是「归约后等价」。

理由三：参数匹配有容差，还有「约掉」的坑 ​

LVS 比器件参数（W、L、finger 数等）时是按规则卡里登记的容差比的，不是逐位精确比。两个版图的管子参数都在容差内，LVS 报 clean，但它们的实际电气特性可以差出可感知的一截。模拟电路里更隐蔽的一种坑是「参数被约掉」：两个串并联组合的管子，归约后等效参数和网表对上了，单管的实际尺寸却和设计师想要的不一样——LVS 看着等效值一致，放行。

理由四：时序、匹配、可靠性是另一套检查的事 ​

LVS 是静态连接性检查，它对「电路工作起来怎么样」零感知：

  • 时序：走线长短、寄生大小直接决定延迟，LVS 不提取寄生，归 时序分析 和寄生提取（PEX）管。
  • 匹配性：差分对、电流镜要求两个管子电气行为高度一致，这靠版图的对称、共质心、dummy 等工艺实现，LVS 只认「各自参数和网表对上」，不认「两个管子彼此像不像」。
  • 可靠性：电迁移、IR Drop、天线效应全在 LVS 视野之外，分别由 EM/IR 签核、ERC 电气规则检查 和天线规则负责。

LVS 在整套物理验证里的位置，以及它旁边的兄弟们各管什么，一张思维导图看全：

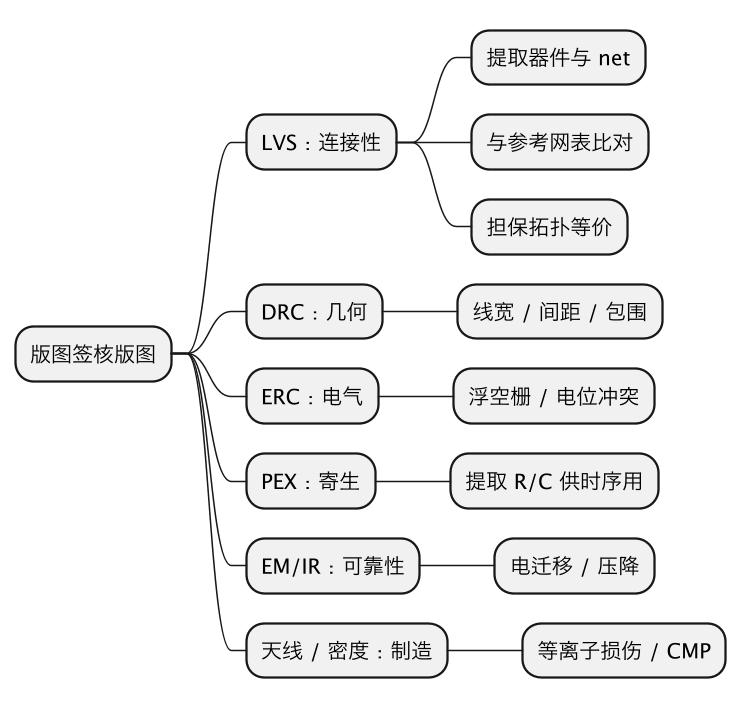

LVS通过代表网表版图完全一致吗：等价只在拓扑与器件参数这层 示意图（第 2 张）

读这张导图抓住主干：LVS 只是签核版图六个分支之一，而且它恰恰是「只管对不对、不管好不好」的那一支。「好不好」分散在 PEX、EM/IR 和模拟版图的手工约束里——这些分支全绿，才谈得上版图与网表在「能正常工作」意义上一致。

一个典型例子 ​

一个真实场景：模拟组交付一个带隙基准，LVS、DRC 全绿，流片回来却发现失调电压超标。排查发现电流镜对管虽然在网表和版图里参数完全一致（LVS 当然 clean），但版图里两个管子一个靠近大功率器件、一个靠边，且没有加 dummy 和共质心——梯度与应力让两管的实际阈值失配。LVS 从原理上就看不见这类问题：它比对的是「每只管子和网表对不对得上」，不是「两只管子彼此像不像」。修复靠重画版图加匹配约束，与 LVS 无关。

常见误区 ​

  • 「LVS clean 就等于版图是网表的忠实实现」：忠实只在连接与器件参数这层；绕线、摆放、匹配约束全是版图自己的自由度。
  • 「LVS 报 mismatch 一定是连接错了」：未必，可能是器件没被正确识别、网表版本没同步、层次化单元边界对不上，排查思路见 LVS 器件不匹配排查 和 LVS 层次不一致调试。
  • 「参数容差内就是一致」：容差是签核的放行线，不是性能的保证线；模拟电路对参数敏感度远高于数字。
  • 「数字电路 LVS clean 就没事了」：数字电路确实对版图细节不敏感，但 LVS clean 不代表没有 soft connect、短路残留，见 LVS 软连接调试 与 LVS 短路定位。

这一篇在知识体系里的位置 ​

一句话总结 ​

一句话总结：LVS 通过只担保「从版图提取出的连接网络与参考网表拓扑等价、器件类型与登记参数匹配」，它对走线形状、器件摆放、匹配性、寄生、时序和可靠性一概零感知——同一份网表可以画出无数种 LVS 全绿的版图，它们的电气表现可能天差地别；所以 LVS clean 要读成「连接性签核过关」，而不是「版图与网表完全一致」。
