数码管动态扫描：用时分复用让多位显示常亮 ​

更新时间：2026-09-24。本文是「集成电路大类 · 芯片设计」入门层（beginner）数字逻辑基础第三十八篇。前面解复用与译码器埋了「位选轮流选通」的伏笔，这一篇把它做成 FPGA 上板最常见的外设——多位七段数码管的动态扫描，并推广到 LED 点阵和键盘矩阵。这是「用时间换引脚」最经典的数字设计案例，学完它，你会理解生活里几乎所有数字显示屏和矩阵键盘的工作方式。

本文要回答的问题 ​

  • 为什么不让每位数码管独立接线？动态扫描到底省了哪些 IO？
  • 段选、位选怎么配合？共阴和共阳的段码为什么恰好相反？
  • 明明每次只有一位被点亮，为什么看上去所有位都常亮？刷新要多快？
  • 亮度由什么决定？什么是鬼影/拖影，为什么切换位之前要先消隐？
  • LED 点阵和键盘矩阵为什么是同一套行列扫描？

一、先算接线账：静态驱动为什么不可行 ​

一个七段数码管有 a~g 七个笔画段，外加一个小数点 dp，共 8 个发光二极管。最朴素的想法是静态驱动：每位的每一段单独接一根 IO，想让哪段亮就把哪根线置有效。一位要 8 根线，看起来不多；可数码管设备从来不是一位的——实验板常见 4 位或 8 位，电梯楼层屏、电子钟经常是 6~8 位。

显示位数 D静态驱动 IO = 8×D动态扫描 IO = 8+D加 3-8 译码后
216108+2（无需译码）
432128+3 = 11
864168+3 = 11
16128248+4 = 12

8 位就要 64 根 IO，这意味着一个中等规模 FPGA 大半的引脚全拿去接显示，布线、封装、PCB 面积都受不了；而每位要显示的数字在绝大多数时间里根本不变，让 64 根线一直「占着」是巨大的浪费。引脚是芯片按颗数计价的资源：封装从 100 脚换成 144 脚，芯片单价和板子面积都要跳一档，而多出来的这些线只是在重复驱动同一种器件。解决思路来自通信工程里的常识：一根线传多路数据，靠把时间切片——这就是时分复用。电话干线用一根线路轮流传上千路话音，数码管做的事一模一样，只是每一路的「通话内容」是一个数字的段码。

数码管动态扫描的做法是：所有位的同名段（所有 a 段、所有 b 段……）并联成 8 根共享段线，每位的公共端各接一根位选线；任一时刻只选通一位，在这一小段时间里，8 根段线上放「这一位」的段码。下一拍关掉这一位、选通下一位，段线改放下一位的段码。如此高速循环，D 位显示只需要 8 + D 根线，位选再加一级译码器则只需 8 + log2(D) 根。注意省下的不只是芯片引脚：板子上少走几十根线，接插件、过孔和布线层数都跟着省，量产时每一处节省都会被出货量放大，这才是动态扫描成为行业标配的真正理由。

二、段选与位选的结构 ​

下图画出动态扫描的完整结构。核心被拆成两侧：段线一侧是「数据总线」，位选一侧是「译码选通」。

chip-design/beginner/36-led-multiplex-scan.md D2 示意图

读图时抓住两条路径：段码从扫描逻辑出发，沿 8 根共享段线同时到达所有位；但位选译码在同一拍只让一个驱动管导通，于是只有公共端被选通的那一位真正形成电流回路。换个说法，段线是在不停地对所有位「广播」，位选则决定这一拍「谁接收」。这正是「一路段数据按时分方式送到不同目的地」的解复用：段线是数据输入，位号是地址，D 个数码管是 D 个输出通道。

驱动管一般用三极管或 MOSFET，位线还可经过专用驱动芯片扩流，原因见第五节的电流账。

当然，动态扫描不是任何场合都最优。只有一两位显示、或要求极低功耗的设备（比如电池供电的温控器），静态驱动反而更合适：每位配一片锁存器，数字不变时完全没有开关动作，也不存在占空比带来的亮度损失。选择标准很实际——IO 紧张且位数多就扫描，IO 富裕且追求省电或极致亮度就静态。工程设计里几乎没有绝对先进的方案，只有与约束匹配的方案。

三、段码：字形表与共阴/共阳 ​

扫描逻辑内部有一张字形表（font ROM）：输入是该位要显示的数字（0~9、A~F 等），输出是 8 bit 段码。七段按位排列，例如约定 {dp, g, f, e, d, c, b, a}，数字 0 亮 a~f、灭 g，对应码就是 0011_1111（0x3F）；数字 8 全亮，是 0111_1111（0x7F）；数字 1 只亮 b、c，是 0000_0110（0x06）。这张表通常用 Verilog case 或一小块 ROM 实现，本质是用表实现组合逻辑，比硬写逻辑表达式直观得多。段码的标准译码关系在码制转换器与七段译码里已经推导过。

同一张字形表不能直接通吃所有管子，因为数码管内部 8 个 LED 的公共端接法分两种：

共阴（common cathode）共阳（common anode）
公共端 COM接地接电源
段端给什么电平点亮高电平低电平
字形码中点亮段为 1为 0
段码关系基准共阴码按位取反

再看几个常考字形加深理解：数字 2 亮 a、b、g、e、d，码是 0101_1011（0x5B）；数字 6 比它多亮 f，是 0111_1101（0x7D）；9 只灭 e、d，是 0110_1111（0x6F）；字母 A 亮全部段唯独 e、d 灭，是 0111_0111（0x77）。小数点 dp 就是最高位那根线，时钟显示里「秒」的闪烁效果其实就是在对应位段码的最高位上定时加 1、减 1。

混用两种管子是上板第一坑：给共阳管送共阴码，该亮的灭、该灭的亮，轻则数字错乱，重则看起来「全亮」或「全灭」。写驱动前先看开发板原理图确认管型，共阳板就在段码输出处整体取反。第二坑是不限流：每个 LED 必须在段线上串限流电阻（或使用恒流驱动），否则导通电流远超芯片引脚与 IO PAD 的驱动能力，烧管脚或烧灯。电阻取值可以按欧姆律估算：红光 LED 正向压降约 1.8~2.0V，若电源 3.3V、想让单段电流约 8mA，则电阻约为 (3.3−2.0)/0.008 ≈ 160Ω，实际常用 200~220Ω 留余量；电源是 5V 时电阻相应加大到 330~470Ω。多位数码管模块常在内部已把电阻做成排阻，上板前用万用表量一下即可。

四、扫描时序：分频、计数与段码轮放 ​

硬件结构定了，还需要一个「节拍器」让它转起来。用一个较快时钟经分频与时钟使能产生扫描使能脉冲 scan_ce，一个小计数器在每个使能脉冲上加 1，循环给出当前位号；段码用该位号从显示缓存里取出对应数字、查字形表得到；位选则把二进制位号译成 one-hot，只选通当前位。

verilog
always_ff @(posedge clk)             // 扫描位号 0 -> D-1 循环
  if (scan_ce) an_idx <= an_idx + 1'b1;

// 该位的数字 -> 段码（共阴字形表）
seg = font_rom(disp_data[an_idx]);

// 位选：one-hot 译码，仅选通当前位（共阳板整体取反）
always_comb an = ~(8'b1 << an_idx);

下图把连续三拍的时序摊开。重点看段线和位选的先后关系：消隐区间里段码先换好、稳定下来，下一位才开通。

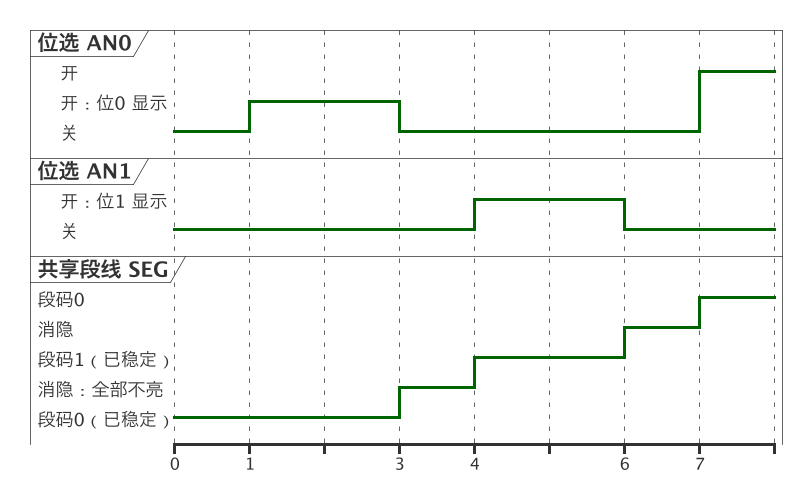

数码管动态扫描：用时分复用让多位显示常亮 示意图（第 2 张）

图中每一位只在自己的时隙（1~3、4~6）导通，段线在两个时隙之间的 3~4、6~7 小段进入消隐。肉眼看到的不是这个脉冲序列，而是每位每秒被点亮几十上百次后的平均效果——人眼的视觉暂留约 1/10 秒量级，LED 熄灭后的余晖也会补上间隙，只要每位每秒被刷新约 50~60 次以上，闪烁就融合成稳定常亮。工程上留足余量：每位刷新约 100~200Hz，8 位显示的整体扫描频率就是约 800Hz~1.6kHz。

分频系数可以照着目标频率直接算。假设 FPGA 输入时钟 50MHz、8 位显示、希望每位刷新 125Hz，则扫描使能频率应为 8×125Hz = 1kHz，对 50MHz 取 50000 分频即可；把计数器计到 24999 翻转一次使能脉冲，低 3 位计数器正好循环给出 0~7 的位号。刷新率太低，余光会先在周边视野里被察觉（人眼对余光区的闪烁比对直视区更敏感），所以数码管晃一下头看到拖尾，往往就是刷新没做够。刷新率太高也不划算：驱动管开关损耗增加，段码刚跳变还没稳定就开通，反而容易出鬼影。

一个有意思的验证现象：把手机摄像头对准刷新中的数码管屏，取景器里经常出现一道道滚动的明暗横纹。人眼看不出闪烁，是因为视觉暂留把脉冲融合了；摄像头是逐行曝光的，每行曝光时间远短于 1ms，恰好能「抓」到此刻哪一位导通。横纹不影响使用，却直观证明了屏幕确实在高速轮点而非常亮。

五、亮度、消隐与电流账 ​

亮度由占空比决定。 D 位循环时每位只在 1/D 的时间里导通，平均光通量近似正比于占空比 1/D：4 位扫描每位有 25% 的时间，8 位只剩 12.5%，所以位数越多显示越暗。补偿办法是提高单位时间的段电流（LED 允许短时间过驱动，只要平均电流不超标）或改用恒流驱动芯片；灰度屏则是在时隙内再做 PWM，改变导通时长得到多级亮度。

消隐（blanking）是防鬼影的关键。 切换位的正确顺序是「先关显示 → 换段码 → 等段码稳定 → 再开通下一位」。如果边选通边换段，旧段码会在新位上短暂出现——哪怕只有几微秒，由于每位被高频重复，这个错误也会被积分成肉眼可见的相邻位串光，即鬼影（ghost）。段码和位选都由组合逻辑产生时，两条路径延迟不同，尤其要插入这一小段死区。

电流账决定了必须外接驱动。 一位 8 段全亮时，假设单段电流 8mA，合起来约 64mA 全从这一位的公共端驱动管流过，所以位选器件要按「8 倍单段电流」选型；而段线虽被 D 位共用，任一时刻只有一位导通，段引脚按单段峰值电流设计即可。FPGA 管脚通常只能承受十几 mA，无论段侧还是位侧都不该直接硬扛，这就是多位扫描普遍使用三极管/MOSFET 或 TM1637、MAX7219 一类专用驱动 IC 的原因（参见 IO 与 PAD）。这些专用芯片把字形表寄存、段限流、位选扩流和消隐时序全部集成进去，主控只需通过类 I2C 或 SPI 的串行接口把数字发进去，刷新由芯片自己完成，因此 MCU 方案里几乎见不到「裸扫」；而学习阶段手写扫描逻辑的价值，正在于看明白这些芯片内部替你做了什么。

六、推广：LED 点阵与键盘矩阵 ​

把数码管的「段 + 位」结构旋转九十度、再扩成网格，就得到 LED 点阵：行线相当于位选，由译码器和驱动管逐行选通；列线相当于段线，在该行选通期间送入这一行的图案数据。逐行循环刷新，一整屏文字或图像就稳定呈现，灰度靠列数据的 PWM 控制。LED 点阵本质就是「二维化、网格化的数码管动态扫描」，消隐、占空比、行驱动管要扛整行电流的规则完全照搬。

工程上的 LED 点阵模块几乎都按 8×8 一块组织，列侧用 74HC595 一类串入并出移位寄存器级联：主控只需 3 根线（数据、时钟、锁存）就能把任意宽度的一行数据串行移入，解决列数增长后 IO 不够的问题。门店招牌、公交路牌常见的 16×16 汉字单元，就是四块 8×8 拼成，再按 1/16 占空比逐行扫描；户外大屏则是把这种单元继续拼接，加上逐点亮度校正。无论屏多大，驱动逻辑都不超出本节这张行列表。

同一套行列结构反过来用于输入，就是键盘矩阵：

数码管动态扫描LED 点阵键盘矩阵
行/位侧位选译码，逐位选通逐行选通逐行输出有效电平
列/段侧放该位段码放该行图案做输入，读列电平
省 IO 的结果8+D 驱动 D 位K+L 驱动 K×L 灯K+L 扫描 K×L 键
特有处理消隐防鬼影PWM 调灰度按键防抖

扫描时某行被拉有效，若读回某一列也有效，就定位到「该行该列」的键被按下；配合防抖逻辑消除机械簧片的抖动，4×4 键盘只需 8 根 IO 就能读出 16 个键。家用电器、工业面板的键盘几乎都是这样做的。键盘矩阵有一个专属陷阱：同时按下三个角点的键时，电流会经由另外两个键绕出一条旁路，让本来没按的键也被读成按下，叫「重键鬼影」。计算器键盘在每个键上串一只二极管截断反向旁路，就能支持多键同时识别；游戏键盘宣传的「全键无冲」本质上也是在矩阵里加二极管并改用更复杂的扫描编码。至此可以看到一条贯穿的主线：凡是「控制点少于被控对象」的场合，就把对象排成矩阵，用时间分片轮流访问。

这一篇在知识体系里的位置 ​

本篇属于入门层数字逻辑的外设应用收束篇，回答「译码器、计数器、分频器凑在一起能做成什么」。向原理读，底层机制在解复用与译码器应用和分频与时钟使能；向配套逻辑读，段码查表依赖数据通路与组合逻辑和码制转换器/七段译码，键盘部分依赖脉冲整形与防抖；向硬件约束读，限流与扩流的依据在芯片引脚与 IO。理解动态扫描后，再看真实世界的显示屏、点阵屏和矩阵键盘，都是这一张图的变体；下一次拆开任何带数字显示的小电器，都可以试着找出它的段线、位选管和驱动芯片，把实物与本文的时序一一对照。

总结 ​

数码管动态扫描把每位同名段并联成 8 根共享段线、公共端各接位选驱动管，用「段码广播 + 译码轮流选通一位」的时分复用把 IO 从 8×D 降到 8+D；段码由字形表查出，共阴点亮段为 1、共阳按位取反，混用必乱且每段须限流；位号由分频节拍驱动计数器循环，每位亮度正比于占空比 1/D，每位刷新百 Hz 以上、整屏约 1kHz 即靠视觉暂留常亮；切换必须「先消隐、再换段码、后开下一位」否则旧码串到新位形成鬼影，位选管要扛 8 段同时电流故常外接驱动管或专用驱动 IC；LED 点阵是二维行列扫描、键盘矩阵是「行驱动、列读回」的同源结构，配合防抖即可用少量 IO 驱动大量灯或按键。
