FPGA 进阶 10：AXI4-Stream 与 AXI4-Lite——数据流与寄存器接口入门 ​

本文是 fpga/ 进阶层第 14 篇。在 Zynq、Vivado IP Integrator、Vitis 软件生态里，AXI 是 FPGA 工程师绕不开的片上接口。这篇聚焦两个最常用子集：AXI4-Stream（数据流）和 AXI4-Lite（寄存器配置）。协议完整规则（五通道、burst、ID 保序）见芯片设计进阶的 AXI4-Lite 从机、AXI4 完整协议，本篇讲 FPGA 里怎么接 IP、怎么和 PS/Block Design 配合。

本文要回答的问题 ​

  • AXI4-Stream 传什么？VALID/READY/LAST/KEEP 各是干嘛？
  • Stream 和 valid/ready 握手、FIFO 什么关系？
  • AXI4-Lite 怎么用来读写寄存器？五通道怎么简化？
  • Zynq 里 PS 怎么通过它配置 PL？数据通路怎么搭？

一、两个子集定位 ​

AXI4-StreamAXI4-Lite
用途单向数据流（FIFO/DMA/视频/DSP 流水）内存映射寄存器配置/状态
地址无地址有地址（读/写地址通道）
突发概念上连续流，TLAST 分包不支持 burst，一次一字
核心信号TVALID/TDATA/TREADY/TLAST/TKEEPAW/W/B/AR/R 五通道
典型传感器→FIFO→DMA、模块间数据CPU 读写控制/状态寄存器

二、AXI4-Stream：标准化的 valid/ready 数据流 ​

Stream 就是把 valid/ready 握手标准化：主设备拉 TVALID 表示 TDATA 有效，从设备拉 TREADY 表示能接收，两者同高的时钟沿完成一次传输。

verilog
// Stream slave 简化：valid&ready 同拍时接收
always @(posedge clk) begin
    if (rst_n && s_tvalid && s_tready) begin
        buf <= s_tdata;          // 握手成功才锁存
        if (s_tlast) end_of_packet();
    end
end
// 反压：没准备好就拉低 ready（FIFO 满时 ready=0）
assign s_tready = !fifo_full;

信号含义：

  • TVALID / TREADY：握手对，支持反压（slave 拉低 ready，master 必须保持 valid/data 不变直到成交）；
  • TDATA：数据（常 8/16/32/64 位宽）；
  • TLAST：标记一个包/帧的最后一个 beat（如以太网一帧、一行视频结束）；
  • TKEEP/TSTRB：标出 TDATA 里哪些字节有效（位宽非整包时的尾字节）；
  • TUSER 可带用户元信息（如字节起始、帧标记）。

握手铁律（和通用 valid/ready 一致）：

  • VALID 一旦拉高，在成交前不能撤、也不能等 READY 才决定输出；
  • 不能用 READY 组合产生 VALID（会形成组合逻辑环路、死锁/振荡）——READY 可以依赖 VALID，VALID 不要依赖 READY；
  • 跨模块间插一级 Skid Buffer（弹性寄存器）切断组合长路径，利于时序收敛。

Stream 天生适配 FIFO：master 的 valid 接 FIFO 写使能、ready 接 !full；Xilinx AXI-Stream Data FIFO IP 直接 Stream 进 Stream 出、内部自动反压。

三、AXI4-Lite：CPU 读写 FPGA 寄存器 ​

AXI4-Lite 是完整 AXI4 的轻量版：保留五通道、去掉 burst（每次只传一个 32 位字），逻辑极简，专做寄存器接口。五通道：

通道信号作用
写地址AWVALID/AWADDR/AWREADY主机发要写的地址
写数据WVALID/WDATA/WSTRB/WREADY主机发数据
写响应BVALID/BRESP/BREADY从机回「写好了」
读地址ARVALID/ARADDR/ARREADY主机发要读的地址
读数据RVALID/RDATA/RRESP/RREADY从机回数据

寄存器块骨架（写）：

verilog
// 写：AW 和 W 都握手后，按地址译码写寄存器，再回 BRESP
always @(posedge clk) begin
    if (!rst_n) begin ctrl<=0; cfg<=0; bvalid<=0; end
    else if (awvalid && awready && wvalid && wready) begin
        case (awaddr[7:0])
            8'h00: ctrl <= wdata;
            8'h04: cfg  <= wdata;
        endcase
        bvalid <= 1'b1;            // 回写响应
    end
    else if (bvalid && bready) bvalid <= 1'b0;
end

读通道在 AR 握手后按地址把对应寄存器放上 RDATA、拉 RVALID。软件侧就像读写内存：Xil_Out32(BASE+0x00, val) / Xil_In32(BASE+0x04)。

四、在 Zynq/Block Design 里怎么连 ​

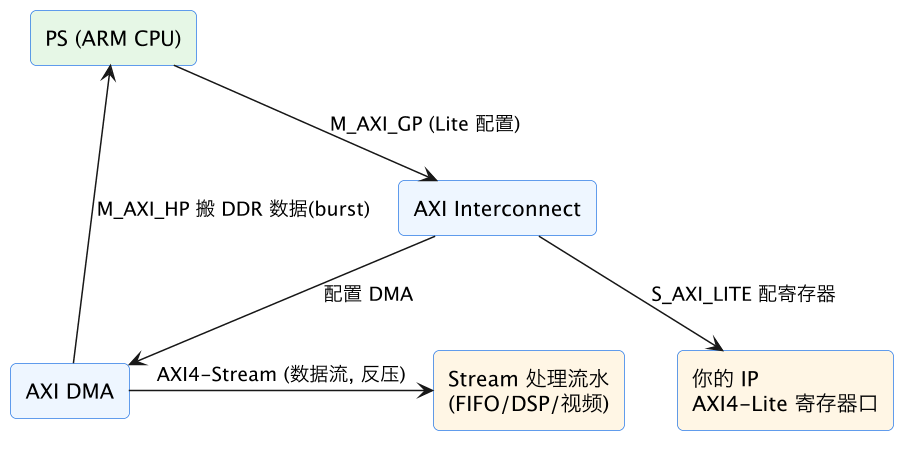

典型架构（后续 Zynq 篇 #26/#27 展开）：

FPGA 进阶 10：AXI4-Stream 与 AXI4-Lite——数据流与寄存器接口入门 示意图（第 2 张）
  • 控制面：PS 的 M_AXI_GP 经 AXI Interconnect 连到各 IP 的 S_AXI_LITE，Block Design 自动分配地址，软件读写寄存器配置硬件；
  • 数据面：AXI DMA/VDMA 做 Stream↔内存映射桥：流侧 AXI4-Stream 接处理流水（带反压不丢数），内存侧 AXI4 burst 经 M_AXI_HP 高速口搬 DDR；

五、典型坑与调试 ​

坑后果正确做法
用 ready 组合生成 valid组合环路、死锁valid 不依赖 ready；ready 可等 valid
反压时 master 撤 valid/改 data丢数ready 低时保持 valid/data 直到成交
忘记 TLAST包/帧边界错乱包尾拉高 TLAST
AXI-Lite 不回 BRESP/RVALIDCPU 卡死等响应写后回 bvalid、读后给 rvalid
地址没在 Block Design 分配软件访问错地址让 IP Integrator 自动分配地址段
Stream 模块间直连无缓冲长组合路径时序差插 Skid Buffer / AXI-Stream FIFO

调试：用 ILA 抓 AXI 握手信号（valid/ready/last）和 Lite 五通道，看「valid 高但 ready 一直低」（反压/死锁）、「BRESP 不回」（从机没响应）；Zynq 上可先用 Xil_Out32/Xil_In32 做寄存器回环自测。

相关与延伸 ​

协议深讲（通用/芯片视角）：AXI4-Lite 从机设计（五通道握手/寄存器读写）、AXI4 完整协议（burst/outstanding/ID）、valid/ready 握手与 Skid Buffer。 FPGA 展开：AXI4 完整与互联见规划 #16、Zynq SoC/AXI DMA 见 #26/#27、块设计 IP Integrator 见 #28。

一句话总结 ​

AXI 在 FPGA 里最常用两个子集：AXI4-Stream 是标准化的单向数据流接口——TVALID/TDATA 主端发、TREADY 从端反压、两者同高才成交、TLAST 标包尾、TKEEP 标有效字节，本质就是 valid/ready 握手，铁律是 valid 一旦拉高不能撤、不能用 ready 组合产生 valid（防组合环路），天然适配 FIFO（ready=!full）和 DMA 流侧；AXI4-Lite 是去掉 burst 的轻量内存映射接口，五通道（写地址/写数据/写响应、读地址/读数据）每次传一个字，专门做 CPU 读写 FPGA 寄存器，按地址译码写寄存器/回 BRESP、读回 RDATA/RVALID。Zynq 里控制面走 PS 的 M_AXI_GP 经 AXI Interconnect 连各 IP 的 S_AXI_LITE（Block Design 自动分配地址，软件 Xil_Out32/In32 当内存访问），数据面走 AXI DMA/VDMA 做 Stream↔DDR 的桥（Stream 反压不丢数、内存侧 AXI4 burst）——Stream 管数据、Lite 管配置，是 Xilinx 生态最核心的两条接口范式。
