IR-Drop 入门：电源走线有电阻，芯片内部实际电压比你想的低

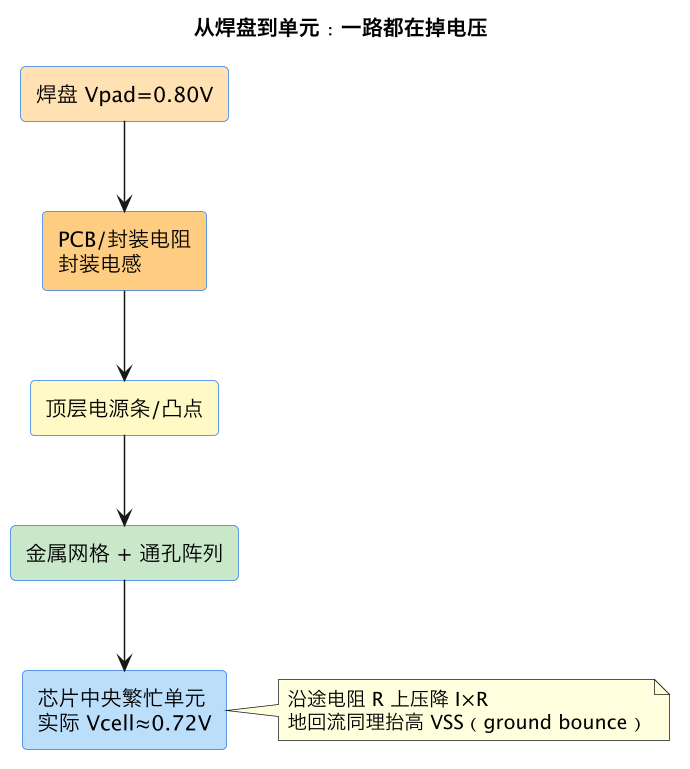

更新时间：2026-09-15。本文是「集成电路大类 · 低功耗设计与验证」入门层系统篇第 27 篇。前面我们一直假设「给芯片 0.8V，每个晶体管就拿到 0.8V」。真实芯片里这是假的：电流要经过 PCB、封装、最上层金属、一层层电源网格才到单元，沿途任何电阻都会吃掉一点电压，等到芯片中央最忙的那块逻辑，电压可能已经悄悄掉了 8%~10%。这个现象叫 IR-Drop（电源压降）。它既是电源完整性问题，也是低功耗设计必须面对的约束。系统地图见低功耗导读。
本文要回答的问题
- 标称 0.8V 供电，芯片中间的单元实际拿到多少？
- 「IR」两个字母指什么，地线为什么也会「弹起来」？
- 静态压降和动态压降有什么区别，后者为什么更难抓？
- 为什么供电电压越低，IR-Drop 越致命？
- 物理设计和系统设计各用什么手段把压降按住？
一、直觉：电源网络不是理想导线
欧姆定律在这里就是全部：路径上电阻为 R、瞬时电流为 I，则压降 ΔV = I·R。电流越大、金属越细越长、通孔越少，掉得越多。电源路径掉一次，地回流路径还会对称地掉一次（把本地 VSS 抬高），所以单元真正看到的电压是
Vcell − Vss_local = (Vpad − IR_VDD) − (0 + IR_VSS) = Vpad − ΔVDD − ΔVSS。
地线上的这部分抬升专门叫 ground bounce（地弹），和电源侧压降合起来才是单元的总欠压。输出开关时的地弹还会表现为信号噪声，这与封装与信号/电源完整性是同一批物理现象。
二、算一笔方阻的账
芯片金属线常用**方块电阻（sheet resistance，单位 Ω/□）**估算：一条长宽比为 N 个方块的导线，电阻约 N×方阻，与绝对尺寸无关。
假设某层金属方阻 0.05Ω/□，从电源条到一个宏单元的 VDD 走线等效 200 个方块、VSS 回程再 200 个方块，则路径总电阻 R = 400×0.05 = 20Ω。若该宏单元在某个时钟沿局部抽 30mA：
ΔV = 0.03A × 20Ω = 0.6V？——这个夸张数字说明单靠那条细线根本不行；真实网格靠「极宽的电源条 + 密网格 + 海量通孔并联」把等效电阻压到 0.1Ω 量级。若 R=0.1Ω、全局同时翻转电流 2A，则平均压降 0.2V 仍然不可接受，所以还要靠去耦电容提供本地瞬时电荷，把动态电流「就地解决」，而不是全从焊盘取。
三、静态压降 vs 动态压降
| 维度 | 静态/平均 IR-drop | 动态 IR-drop |
|---|---|---|
| 电流来源 | 一段时间平均功耗对应的直流电流 | 时钟沿、大宏模块同时启动的瞬态尖峰 |
| 分析方法 | 电阻网络上解直流（静态分析） | 带电容、电感的瞬态仿真（向量驱动） |
| 空间特征 | 远离电源点、布局密集处最严重 | 热点随时间和激励移动 |
| 典型元凶 | 电源环太细、通孔阵不足、供电点少 | 时钟树同沿翻转、PG 上电涌流、总线同时切换 |
| 修复手段 | 加宽金属、加轨道/凸点、补通孔、调布局 | decap、时钟偏斜整形、错峰上电、封装电感优化 |
动态情形还有电感的份：电流突变在封装键合线/凸点的电感上感应 V=L·di/dt。时钟沿后短短几十皮秒内大量触发器一起跳，di/dt 极大，于是即使直流电阻很小，也会看到电压「坑」。这也是为什么芯片表面、封装下方到处放去耦电容（decoupling capacitor，decap）：它像本地小水池，用 C·ΔV=ΔQ 提供瞬时电荷，把电压坑填浅；代价是 decap 自己漏电、占面积，且只能补高频、补不了长期亏电（长期能量仍得从焊盘经网格送来）。
四、为什么低电压让 IR-Drop 更致命
直觉上「电压低了电流也小，压降该更小」，但真正的约束是相对裕量和延迟对电压的敏感性：
- 以百分比计，签核常要求内部压降不超过供电的 7%~10%。同样掉 50mV，在 3.3V I/O 上是 1.5%（无感），在 0.7V 核压上是 7.1%（已踩线）。
- 库在某个标称电压下特征化，关键路径延迟是按那个电压标定的。欠压使门延迟非线性上升（接近阈值电压时尤其陡），本就紧的时序可能直接违约。
- 为了省电而采用的近阈值设计更极端：电压余量只有一两百毫伏，几十毫伏的动态压降就可能让逻辑跑飞。
所以「低功耗设计省下来的电压裕量，有一部分必须分给电源完整性」。降 VDD 时不能只算动态功耗 P=αCV²f（见功耗从哪来）的收益，还要重新核算最坏压降点上的实际电压与时序。
五、治理手段全景
| 层次 | 手段 | 治静态还是动态 |
|---|---|---|
| 封装/板级 | 增加供电引脚/凸点、电源地成对、板级大容量电容 | 两者，且降低封装电感 |
| 电源网络 | 加宽电源条、加密网格、通孔阵列、缩短供电路径 | 主要静态 |
| 本地储能 | 填 decap（行单元 decap、金属-金属电容） | 主要动态 |
| 物理布局 | 高功耗宏块靠近供电点、功耗均匀化 | 两者 |
| 时钟/功耗整形 | 时钟树插入有用偏斜错开翻转峰值、避免全芯片同沿 | 动态 |
| 电源门控 | 分段 header、软启动限制涌流（见SoC 电源架构） | 动态（上电瞬间） |
| 系统级 | DVFS 过渡限速、限制瞬时电流（见DVFS） | 动态 |
**时钟偏斜错开（clock skew scheduling for peak shaping）**值得多讲一句：传统时序希望时钟「齐」，但功耗完整性希望「别在同一皮秒一起抽电」。有意让不同区域时钟沿错开几十皮秒（在保持时序正确前提下），可把一个尖峰削成几个小峰，代价是略复杂的时钟树和时序收敛。decap 与功耗整形常常配合使用：decap 填高频小坑，整形削低频大峰。
六、签核时怎么查
工具（商用功耗签核工具）流程通常是：
- 从布局布线结果提取电源网络的寄生电阻（动态还要有电容、电感模型）；
- 叠加功耗模型与翻转率算出的实例电流（平均 → 静态分析；逐周期波形 → 动态分析）；
- 在电阻网络上解出每个节点电压，生成压降热图；
- 把最坏点的实际电压回标做时序分析（voltage-aware timing），并检查 EM 电流密度；
- 超标的区域返回物理设计加宽/加 decap/调凸点，迭代到多角（工艺/电压/温度）下全部收敛。
这属于芯片物理设计签核的一部分，与时序、DRC/LVS 并列。
常见误区与排查直觉
- 误区：芯片功能正常，IR-Drop 就没问题。 实验室常温常压电正常，不代表高温、低电源电压、硅片偏慢角下还有裕量；压降失效常常只在最坏角或大规模并发翻转时出现。
- 误区：多加大电容万能。 decap 补高频、占面积还漏电；板级电容因封装电感隔着，对皮秒级片内尖峰「远水难救近火」。要分层配电容。
- 误区：平均功耗达标即可。 平均值不超，不代表时钟沿瞬时电流不超；动态压降与 di/dt 有关，可能烧出功能错误而平均报表风平浪静。
- 实测直觉：硅片上可埋监测点（片上电压监视器、临界路径监视器）实时观测；板级则用《功耗怎么测》篇的近场探头/电源分析仪间接判断。
七、一个数字例子：压降如何吃掉频率
把前面的机制串成一个可算的例子。设某核标称 0.75V、目标 1GHz，静态签核库给出该电压下关键路径延迟 0.92ns（约 8% 余量），工艺库还表明这个工作点附近电压每降 50mV，延迟约恶化 8%（低压区更敏感，这是经验数量级，真实值以库为准）。
芯片中央热点在最坏角实测/仿真压降为 ΔVDD=35mV、地弹 ΔVSS=15mV，合计单元看到 0.70V，路径延迟变为 0.92ns×(1+8%)≈0.994ns——仍然勉强满足 1ns 周期，但余量几乎归零；若动态压降再叠加 30mV（0.67V），延迟再恶化约 5%~8%，达到 1.04~1.07ns，芯片在这个激励组合下就会偶发时序错误，而且只在高温、慢角芯片上出现，实验室典型样品测不出来。这就是 IR-Drop 失效「时好时坏、挑芯片、挑场景」的由来。
反过来用这个例子也能理解预算分配：系统团队为省电想把核压从 0.75V 降到 0.70V，物理团队必须回答「在 0.70V 标称、再扣掉 50mV 压降后，最坏点还有没有时序余量」。很多 DVFS 最低档（见电压与频率）最后定不下去，不是平均功耗不允许，而是热点单元在压降后的实际电压撑不住频率。
八、与功耗分析、热的耦合
压降分析不是一次过的签核动作，它和功耗、热三者互相咬合：
- 功耗 ↔ 压降：电流来自功耗分布（见功耗模型与翻转率），热点既是功耗热点也是压降热点；压降又使局部电压降低——对漏电来说降低电压反而减少漏电，但对时序是纯坏处。
- 热 ↔ 漏电 ↔ 电流：温度升高使亚阈值漏电指数上升（见漏电与工艺），总电流增大又加重压降与发热；签核时要跑高温慢角与低温快角等多组 MMMC 组合，因为「最坏压降」和「最坏漏电」未必出现在同一角。
- 电源门控恢复瞬间：涌流造成的是临时压降，可能在几纳秒内把邻近活域电压砸下去，导致旁边正在运行的逻辑出错，而不只是被唤醒的域自己慢。这要求涌流分析和功能场景联合仿真。
九、给入门者的记忆锚点
- 任何金属都有电阻，任何电流都买路钱：ΔV=IR，加上地回路才算完。
- 平均电流管静态压降，电流变化率（di/dt）加电感管动态压降；后者只能用 decap 和错峰治。
- 百分比才是要害：50mV 在 3.3V 上无所谓，在 0.7V 上是命。
- 电源完整性是「系统-芯片-封装-板」联合问题，PMIC 再稳也救不了芯片中央的细线。
- 签核看最坏角、最坏激励；功能正常不等于有裕量。
十、静态 IR 与动态 IR 的工程做法差异
两类压降分析在工程流程里连数据准备都不同，入门者常常混用：
- 静态分析只需要平均功耗电流分布（可用平均翻转率或 SAIF），在纯电阻网络上解一次直流方程，全芯片几亿节点也跑得动，适合每个物理设计迭代都跑、做大面积普查，产出的压降热图直接指导电源条密度规划。
- 动态分析需要带时间的波形（向量通常来自门级仿真或 DPA 输出）、电容矩阵甚至封装电感模型，计算量大得多，不可能全片长时间窗跑，实际做法是「静态普查找嫌疑区域 → 只对热点区域、选定若干时钟窗做瞬态精细仿真」。
- 无向量动态分析是折中：工具按统计方式让实例同时翻转构造最坏情况，用于早期摸底，但偏保守，可能报出实际激励永远不会产生的违例。
因此评审会上常见的两句话要分清含义：「静态 IR 过了」只说明平均工作点有裕量；「动态 IR 过了」才说明最坏翻转场景下单元不会欠压出错。两者都是签核门槛，不能互相替代。新人上手时可以把两类报告都打开并排看：热图给空间感、瞬态波形给时间感，看两三个案例就能建立「哪里爱掉电、什么时候掉」的工程直觉。这与功耗分析中「平均功耗」和 DPA「逐周期功耗」的关系完全平行。
这一篇在知识体系里的位置
- 上游：功耗从哪来给出电流与翻转的关系，电压与频率给出电压裕量，SoC 电源架构与 PMIC把电送到芯片引脚。
- 本片：引脚到晶体管之间「最后一毫米」的电阻/电感代价，即 IR-Drop/地弹/动态压降。
- 下游：紧接的电源网络直觉讲怎么用网格和 decap 治它；物理实现细节见芯片物理设计；它导致的时序恶化在时钟树功耗直觉和时序签核中回查；硅后异常的排查方法归《功耗异常排查直觉》。
一句话：IR-Drop 是「理想供电假设」的账单——电流越大、电压越低、工艺越先进，这张账单越贵；好的低功耗设计必须同时是一份好的电源完整性设计。
总结
IR-Drop 是电流流过电源网络电阻产生的压降，加上地回流的 ground bounce 使单元实际电压远低于标称；静态压降靠加宽网格和加通孔治，动态压降源于同沿翻转的 di/dt 和封装电感，只能靠 decap 本地补电荷、时钟偏斜错峰和涌流控制。低电压下要害是百分比裕量而非绝对值，几十毫伏就能吃掉时序，且「最坏压降」与「最坏漏电」不在同一角，必须 MMMC 多角联合签核。
