动态功耗分析 DPA 入门:看真实激励下逐周期的瞬时功耗曲线
更新时间:2026-09-15。本文是「集成电路大类 · 低功耗设计与验证」入门层系统篇第 31 篇。此前我们反复用到一个工具假设:给定翻转率和功耗模型,就能算出功耗。但平均一个数字会丢掉最关键的信息——什么时候耗电。功耗报告怎么读告诉你谁是热点,本文的 DPA(Dynamic Power Analysis,动态功耗分析) 则给你一条随时间起伏的功耗曲线,让电流尖峰和具体的指令、中断、状态切换在同一时间轴上对质。站内还有
dpa/专题展开工程细节。系统地图见低功耗导读。
本文要回答的问题
- 「动态功耗分析」和前面说的动态功耗、普通功耗分析有什么区别?
- 工具是怎么从仿真波形算出每个时钟周期的功耗的?
- 平均功耗达标,为什么还会因为峰值电流出问题?
- 软件工程师为什么也需要 DPA?哪段代码最费电怎么看?
- DPA 的结果与板上实测电流波形如何对账?

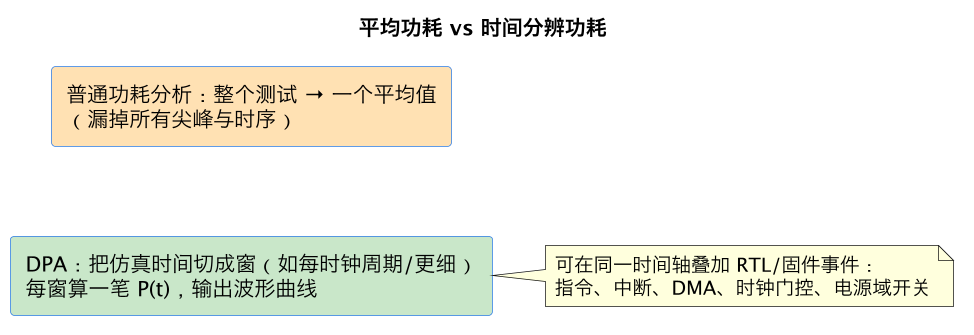

一、从一个数字到一条曲线

普通功耗分析相当于「这次 1ms 测试平均 50mW」;DPA 相当于「第 12 个周期取指+缓存命中 12mW,第 37 个周期 DMA 突发把总线全打反、瞬时冲到 180mW,第 200 个周期门控生效回落到 3mW」。功耗从标量变成了波形,调试方式也就从「看排名」变成「看时间轴」。
二、DPA 的计算原理
核心公式仍是熟悉的事件能量累加,只是按时间窗结算:
P_window =(窗内所有翻转事件的开关能量 ½C·V² + 单元内部能量)/ 窗长 + 漏电功率(按当前 PVT 角)
一条门级 DPA 流程通常是:
- 准备带电源意图的网表:综合/布局布线后的门级网表,含时钟门控、电源门控单元;用 UPF(或 CPF)描述域、隔离、保持(格式细节见 UPF/lib/SDF 格式篇)。
- 跑带延时的门级仿真:标注 SDF 延时后,在真实 testbench(可含固件映像)下产生带时间戳的翻转波形(VCD/FSDB,见 VCD/SAIF 格式篇)。门级+延时很关键:RTL 仿真看不到组合路径上的毛刺(后续毛刺与无效翻转篇),零延时仿真也制造不出真实的翻转时间分布。
- 功耗计算引擎逐窗结算:读网表电容(来自布局布线)、
.lib功耗表(见功耗模型)、波形事件,按选定时间分辨率(可细到门延时级)输出每实例/每模块/全芯片的 P(t)。 - 多角运行:工艺快/慢、温度、电压(含 DVFS 各 OPP、IR-Drop 回标电压)组合下分别评估,峰值往往出现在高温快角(漏电大、边沿齐)。
平均功耗只是这条曲线对时间的积分平均,所以 DPA 是普通分析的超集——代价是数据量和运行时间大幅上升(格式与数据库选择见 DPA 数据库篇)。
三、DPA 能抓住的四类典型问题
| 问题 | 曲线上的样子 | 典型根因 |
|---|---|---|
| 上电/唤醒涌流 | 域恢复瞬间一个窄高峰 | 所有触发器、decap 同时充电(见SoC 电源架构) |
| 门控没生效 | 本应为平台的谷底仍在高位 | CE 条件恒真、使能逻辑被优化掉、软件没进低功耗态 |
| 数据相关尖峰 | 特定数据/指令周期冲高 | 大总线整体取反、乘法器输入全有效、组合 glitch |
| 异常周期脉冲 | 与功能无关的周期性毛刺 | 悬空输入振荡、未用模块时钟未关、计数器泄漏 |
前两类直接关系电源完整性:封装、电源轨和 PDN 要扛的是峰值电流与 di/dt,平均报表漂亮但尖峰超限时,硅片上表现为偶发的欠压复位、高温下高频场景跑不过——这类「平均没问题、峰值出鬼」的 bug,没有时间分辨分析几乎无从下手。
四、软件能效分析:当 DPA 遇上固件
DPA 可以把功耗波形与指令 trace 对齐,于是固件也成了功耗优化对象:
- 哪个函数/任务的每条指令能量最高(忙等轮询?高速缓存抖动?频繁握手外设?);
- 一次传感器读取到射频发送的状态机里,稳压器和时钟过渡占了多少「无效焦耳」;
- 编译器选项、数据存放位置(SRAM vs Flash)、DMA 与 CPU 搬运的能耗差异;
- RTOS tick 频率、唤醒次数对总能量的影响——呼应 MCU 低功耗的事件驱动原则和能量与功率的积分视角。
这让「功耗 owner」从硬件团队延伸到软件:现代低功耗 SoC 的 bring-up 里,固件工程师拿着 DPA 曲线或片上功耗计数器调驱动,是标准动作。
五、向量的艺术:结论只对激励负责
DPA 不是「跑一下就有答案」的按钮,它的质量完全由激励决定:
- 覆盖率要对场景负责:芯片的功耗故事由少数关键场景定义——开机、拍照、游戏峰值、关屏听歌、深度睡眠与唤醒。要为每个场景构造能复现真实活动的 testbench/固件,而不是随便一个回归向量。
- 活动率要有代表性:同一颗 GPU 跑空桌面和真实游戏,活动率差几倍;用错向量优化出的「省电」可能在实测中完全不成立(同翻转率篇的覆盖率警告)。
- 窗口分辨率要匹配问题:查涌流和 di/dt 要细到门延时/亚纳秒级;查软件函数能耗则按指令/周期聚合即可,过细只会产生海量数据。
- 边界条件:冷态(缓存全空)与稳态、首次唤醒与第千次唤醒的功耗不同;测试要定义清楚预热与采样区间。

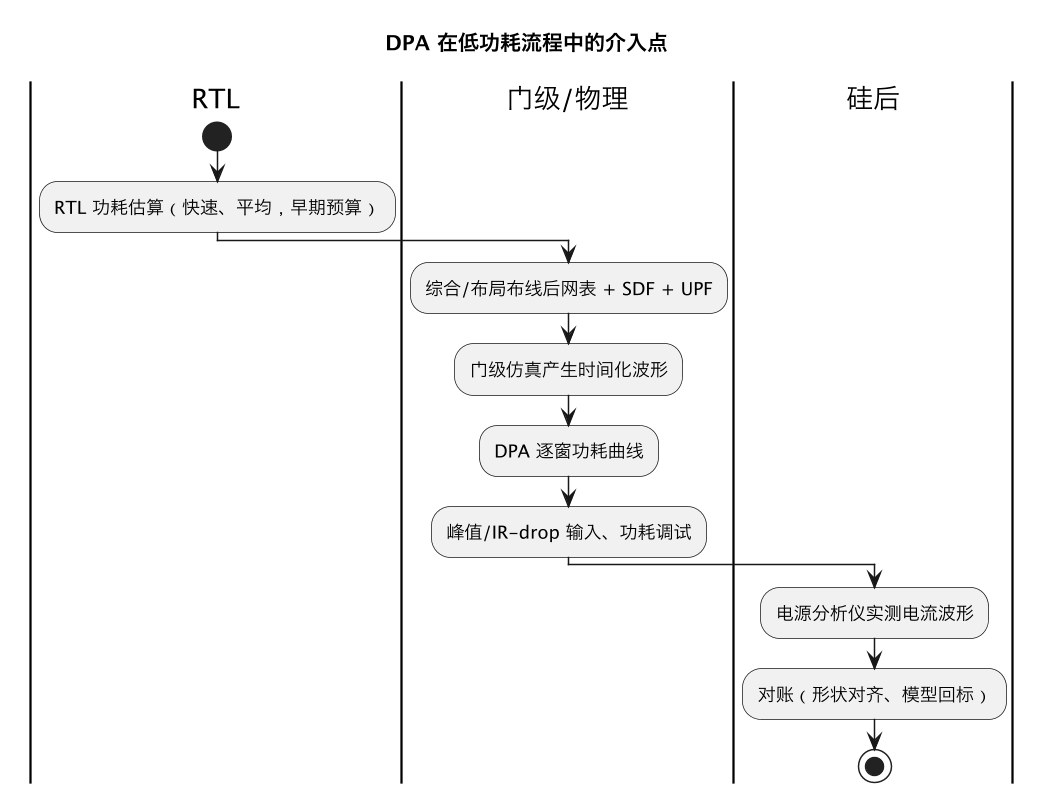

六、DPA 在流程中的位置

它处于低功耗设计全流程的验证与签核环节:上游接功耗模型、翻转率和电源网络,输出喂给 IR-Drop/电源完整性签核;硅后则与《功耗怎么测》的实测波形对账,差异回流修正模型。调查方法学(假设、分层、复现、对账)与 dpa/ 专题的功耗调查方法一致。
七、局限与常见误区
- 误区:DPA 能精确预测硅片毫安数。 它能精确反映给定模型/向量下的相对行为与波形形状,但绝对电流受工艺离散、封装、板级寄生、未建模模拟单元影响,签收前要留裕量、硅后校准。
- 误区:平均过了峰值就过了。 这正是引入 DPA 的首要理由——电源网络和封装按峰值设计。
- 误区:RTL 仿真波形直接做峰值分析。 缺门级延时会漏掉 glitch,缺物理电容会错配各路径权重;峰值分析必须用带延时门级波形(长软件场景才退回 emulator 的活动率,见下一篇《仿真器功耗直觉》)。
- 误区:一条向量包打天下。 至少按场景库分别跑、分别看;睡眠、典型、峰值场景的结论不能互推。
- 工程直觉:先看功耗曲线的「形状」对不对(谷底是否随门控出现、尖峰是否对应已知事件),形状错了说明环境/UPF/向量有问题,别急着解读数值。
八、算一笔 DPA 账:周期级能量从哪来
用最小模型体会计算过程。设某模块有 1 万个门、平均负载电容折合每门 5fF,工作在 0.8V:
- 单次 0→1 翻转的开关能量 ½CV² = 0.5×5e-15×0.64 = 1.6fJ;
- 若该周期全部门中有 15% 翻一次,开关能量 ≈ 10,000×0.15×1.6fJ = 2.4pJ,加上单元内部能量(输入翻转触发的内部充放电,约同量级)和短路分量,单周期动态能量约 5pJ;
- 时钟频率 500MHz 对应动态功率 5pJ×5e8 = 2.5mW(仅该小模块);再叠加漏电功率(若该工作点漏电 0.8mW)得到 3.3mW。
DPA 对每个时间窗重复这件事:窗内哪些门翻、翻几次,由门级波形逐门统计——这就是为什么翻转时间戳的质量(零延时还是 SDF 延时)和激励代表性决定结论。把同样模块在「门控生效」窗口重算:时钟停摆后只有零星异步信号翻转,开关能量趋近零,只剩漏电 0.8mW,曲线上下跌的台阶就量化了门控的收益。这也给出一个实用技巧:优化前后在同一向量上对比曲线台阶高度,比对比单页报告数字更能说明问题。
九、DPA 与功能调试的联动案例
一个典型 bring-up 故事:实测待机电流超标两倍,电源分析仪显示每 40ms 出现一次持续 2ms 的小平台。团队在 emulator 跑长场景(见仿真器功耗篇)发现同一个 40ms 周期,门级 DPA 在该平台窗口定位到 I²C 控制器和一段始终运行的滤波算法——根因是温度补偿定时器周期太长,固件本应在深睡前批量处理,却配置成了周期唤醒。修复后 DPA 曲线的小平台消失,实测电流同步下降。这个案例展示三级工具的分工:实测发现症状 → emulator 复现场景与频率 → DPA 定位到具体模块 → 代码修复 → 复测关单。没有时间分辨工具链,这种「周期对、模块错」的问题只能靠猜。
十、常见报告读法速查
- time-based power waveform:主线输出,先看整体形状和状态边界是否吻合。
- cycle/cumulative report:逐周期排序找最贵周期,再反查该周期的信号与指令。
- instance-level hierarchy report:把曲线某一窗的账按层次展开,找谁贡献最大(与功耗报告阅读的静态排名互补:一个看「窗内」,一个看「全程」)。
- clock gating efficiency / activity table:哪些时钟组从未被门控、哪些总线活动率异常,直接指向 RTL 层的修复点。
- peak current / di-dt report:输出给 PDN 签核的输入(见IR-Drop、电源网络)。
十一、给入门者的记忆锚点
- 平均功耗是积分,DPA 是被积函数:想抓「什么时候」必须看曲线。
- 没有带延时的门级波形,就没有真实的峰值和 glitch。
- 结论只对向量负责:场景库本身就是资产。
- 峰值电流服务电源完整性,平均能量服务续航,两个都要签。
- 仿真、emulator、实测是同一问题在不同时间尺度上的三双眼睛。
十二、数据量与工程实现的直觉
为什么不是所有项目都全程开 DPA?算笔数据账:一颗十亿门级芯片跑一秒真实场景,门级波形若完整记录每个信号每次翻转,数据量可达 TB 级,存储和功耗计算都扛不住。工程上用三层手段控制:
- 层次聚合:不需要每个与门的波形时,把活动统计聚合到模块/寄存器级(SAIF 本就是翻转计数的紧凑格式);
- 时间窗触发:只在状态切换、异常标记前后开细粒度记录,其余时间只存平均计数;
- 信号筛选:只对时钟、关键总线、热点模块保留完整时间信息。
这也解释了工具链里为什么要区分 SAIF(紧凑计数、适合全片平均)与 FSDB/VCD(完整波形、适合局部时间窗),格式选择本身就是在精度和容量间取舍——格式细节可参考站内 dpa/ 专题的格式篇与数据库篇。
这一篇在知识体系里的位置
- 上游:功耗分析概览与报告阅读给平均视角,功耗模型、翻转率以及毛刺与无效翻转篇提供计算要素。
- 本片:时间分辨功耗(P(t))的原理、流程与用途,是连接功能行为、软件与电源完整性的枢纽。
- 下游:长时程真实负载靠仿真器功耗直觉;瞬态电流的物理后果见 IR-Drop/电源网络;硅后验证靠功耗怎么测;异常定位方法论见《功耗异常排查直觉》;工程格式与数据库可深入站内
dpa/专题。
一句话收口:平均功耗告诉你「账单有多重」,动态功耗分析告诉你「每一拳打在什么时刻」;在电源完整性和软件能效面前,后者往往才是 debug 的起点。
总结
DPA 在带电源意图的门级网表上用 SDF 延时波形逐时间窗结算 P(t),把功耗从一个平均值变成可与指令、中断、域切换对齐的曲线,从而抓住涌流、门控失效、数据相关尖峰这类「平均达标但峰值出事」的问题;其绝对毫安数受模型和工艺离散影响不可全信,结论只对激励负责,必须先看曲线形状、再读数值,并与 emulator 长场景和硅后实测三账对账。
