OpenLANE适合做正式ASIC项目吗：教学与shuttle可以，工业签核不行 ​

这是开源芯片学习者问得最多的问题之一。本文属于 EDA 知识目录 下的概念辨析页，与 开源 EDA 全景 互补：那篇回答"开源工具链有什么"，这篇回答"拿它做正式项目行不行"。

本文要回答的问题 ​

  1. OpenLANE 到底能走通完整 RTL→GDS 流程吗？
  2. "能出 GDS"和"能当正式项目签核"之间差了什么？
  3. 哪些场景可以放心用 OpenLANE，哪些必须换商业链？
  4. 常见误区有哪些（比如"Google 都流片了所以没问题"）？

一、简短结论 ​

分场景回答：

  • 教学、课程作业、个人学习：完全适合，甚至是目前最好的入门路径。
  • 开源 shuttle（如 Tiny Tapeout、Google/Efabless 的 MPW）：适合——这就是 OpenLANE 的主场，sky130 PDK 上一键 RTL 到 GDS，已有大量真实流片记录。
  • 工业级正式 ASIC（量产、商用 PDK、对结果要有人负责）：不适合。缺的从来不是"跑通流程"，而是签核级精度、商用 PDK 支持、以及出问题时的责任链。

一句话：OpenLANE 是一台能把你送到流片门口的教学级流水线，不是一间能对良率负责的签核工厂。

二、先厘清：OpenLANE 是什么、能做什么 ​

OpenLANE 本身不是单个工具，而是一条编排好的 RTL→GDS 流水线：用 Yosys 做综合、OpenROAD 系工具做布局布线/时钟树/静态时序、Magic + Netgen 做 DRC/LVS，配 TritonRoute 做详细布线。全链开源、Docker 一键起、对 sky130 开源 PDK 开箱即用。

下面这张分层图把"OpenLANE 覆盖的环节"和"正式项目还需要、但它不覆盖的环节"放在一起对照——读图抓一条主线：蓝色块是流水线能力，灰色块是签核要求，二者之间那条虚线就是"教学/原型"与"工业签核"的分界。

chip-design/beginner/openlane-formal-asic-suitable.md D2 示意图

读这张图抓住两个事实：第一，OpenLANE 把"从 RTL 到一份过 DRC/LVS 的 GDS"这件事确实做完了，而且做得很好；第二，正式 ASIC 项目的成本大头恰恰在这条虚线之下——签核、工艺、责任，每一项都是独立的工程体系。

三、五条理由：为什么教学/shuttle 可以，工业签核不行 ​

1. 流程完整性 ≠ 签核精度 ​

OpenLANE 内置的 OpenSTA 做时序分析、Magic 做 DRC，方向正确、量级够用——对 130nm 开源工艺上的中小设计，违例判断基本可信。但工业签核要求的是另一种精度：多角多端（MMMC）下几十上百个 corner 的穷尽分析、信号完整性（串扰增量延迟）、AOCV/POCV 统计偏差建模、3DIC 热耦合。这些在 PrimeTime 签核 一篇里有完整清单，OpenLANE 的 STA 引擎目前不具备同级能力。教学项目差 5% 时序裕量无所谓；量产芯片差 5% 可能就是一批废片。

2. PDK 支持：开源世界只有 sky130 等少数工艺 ​

这是硬性边界。商用工艺（TSMC、SMIC 等）的 PDK 全部在 NDA 之下，法律上就不允许集成进公开发布的开源流水线。OpenLANE 官方支持的成熟工艺基本就是 sky130（130nm）和后续 gf180mcu。如果你的正式项目目标是 28nm 或更先进节点，OpenLANE 连入场券都没有——不是工具不行，是工艺数据进不来。

3. 责任链：出问题时没有人可以找 ​

商业 EDA 的价格里有很大一部分买的是责任：工具算错了，vendor 的 AE 团队帮你定位、出补丁、必要时共同面对 foundry。OpenLANE 是 Apache-2.0 开源软件，"按原样提供、不附任何担保"。对教学和 MPW shuttle，foundry 侧已经把工艺风险兜住了，工具风险可以自担；对千万级投入的量产项目，"没人背锅"本身就是不可接受的风险。

4. 生态与集成：低功耗、DFT、模拟混合信号都不在链上 ​

正式 SoC 绕不开的 UPF 低功耗意图、扫描链/ATPG 可测性设计、模拟 IP 集成、形式验证（LEC），OpenLANE 要么不做、要么只覆盖最基础的部分。它的设计目标从一开始就是"让数字小核快速流片"，不是"替代一套商用实现加签核流程"。对照 RTL 到 GDS 实现流程全景 可以看到完整工业链有多少环节。

5. 但反过来：在它的主场里，它比商业链更好用 ​

这一点必须公平地说。对学习和 shuttle，OpenLANE 的优势是碾压性的：零授权费、一条 flow.tcl 跑完、全程可审计（每一步的 DEF/日志都能打开看）、社区有真实流片反馈。商业链给初学者带来的是 license 谈判、几十万行环境配置、以及看不到内部的"黑盒跑批"。问题从来不是 OpenLANE 不好，而是它被误用到了不属于它的战场。

四、一张对比卡：什么场景用什么 ​

下面这张三栏对比卡把结论收敛成可查的表：左栏场景，按"放心用 / 评估后用 / 不要用"分三档。注意右栏每条都对应前面五条理由中的一条，颜色只表达档位语义。

OpenLANE 适用边界：按场景三档划分

五、一个真实例子：shuttle 与量产的差距在哪 ​

以一次典型的 sky130 shuttle 为例：一个 RISC-V 小核（几万门级）从 RTL 进去，OpenLANE 几小时出 GDS，Magic 过 DRC、Netgen 过 LVS，提交 MPW 后几个月拿到片子，上电点亮——这条链路有大量公开的成功记录，Google 赞助的 open MPW 项目里多数芯片就是这么来的。

同一家公司如果把这颗核改成产品：客户要求 40nm 商用工艺（OpenLANE 进不去）、要求签核报告（OpenSTA 报告客户不认）、要求 ISO 26262 类流程追溯（开源工具无认证）——三条任何一条都直接出局。所以你会看到一个常见的行业组合：架构探索期用 OpenLANE 快速试错，立项后切换到商业链重新实现。两者不矛盾，是接力关系。

六、常见误区 ​

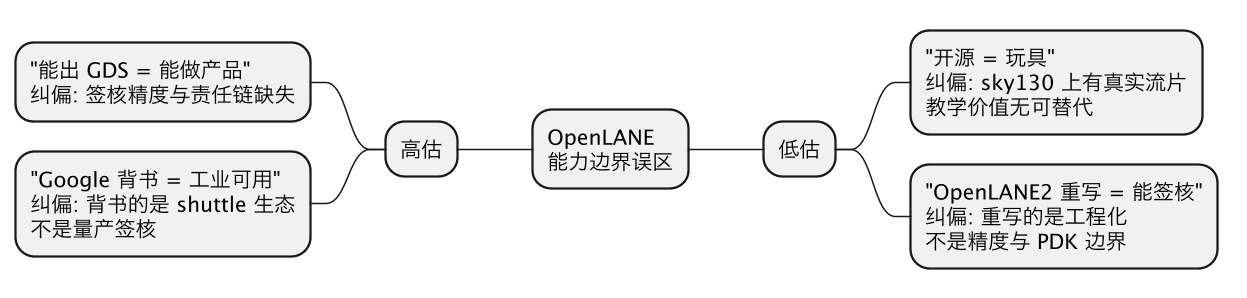

用一张思维导图把四个高频误区收在一起，每条误区旁挂对应的纠偏句。读法：从中心向外，左支是"高估"，右支是"低估"。

OpenLANE适合做正式ASIC项目吗：教学与shuttle可以，工业签核不行 示意图（第 2 张）

四个误区里危害最大的是左上那条："能出 GDS"被当成"能交付"。GDS 只是流片的入场材料，不是质量承诺——中间隔着签核验证、DFT 覆盖、良率分析一整套工业体系，参见 物理验证与签核流程。右下那条也值得说：OpenLANE2 的重写解决的是可维护性与接口规范，能力边界没有本质变化。

七、延伸阅读 ​

这一篇在知识体系里的位置 ​

本文是 EDA 知识目录 下的概念辨析页：向上承接 开源 EDA 全景（工具是什么），横向衔接 RTL 到 GDS 实现流程全景（工业链全貌），向下为准备动手的人指向 OpenLANE 系列排错页与签核类深文（PrimeTime 签核、物理验证与签核流程）。

一句话总结 ​

OpenLANE 适合做正式 ASIC 项目吗？看你怎么定义"正式"：教学与开源 shuttle 流片，它是当前最好的选择；工业量产签核，它在精度、商用 PDK、责任链三条硬边界上都不合格——正确的姿势是用它做架构探索和入门教学，立项后切商业链接力，而不是指望一条开源流水线包打天下。
