功耗模型是什么：EDA 工具凭什么算出一颗芯片耗电多少 ​

更新时间：2026-09-15。本文是「集成电路大类 · 低功耗设计与验证」入门层系统篇第 15 篇。很多人第一次看功耗报告都会有个疑问：EDA 工具又没有真的给芯片通电，它凭什么算出某个模块耗了几毫瓦？答案是它手里有一本「耗电字典」——晶圆厂给的 Liberty 工艺库（.lib）。理解这本字典怎么编、工具怎么查，才能看懂功耗报告里 internal/switching/leakage 三列的数字究竟可不可信。公式底牌见第 01 篇，漏电项的物理来源见第 14 篇，系统地图见低功耗导读。

本文要回答的问题 ​

  • 工具不通电，功耗数字是算出来的还是拍出来的？
  • .lib（Liberty）到底装了什么，为什么换个电压温度要换整套库？
  • 报告里 internal / switching / leakage 三列，各自的数据从哪张表来？
  • 为什么开关功耗库里查不到、要工具结合翻转率现算？
  • NLDM、CCS、特征化（characterization）这些词在说什么？

一、工具的「耗电字典」：Liberty 工艺库 ​

功耗分析的本质是查表 + 算术，不是物理仿真每个电子。晶圆厂（或库供应商）在流片前，先用 SPICE 对每一个标准单元（AND2、DFF、ICG……）在大量输入条件下做晶体管级仿真，把结果提炼成一张人类可读的文本表，这就是 Liberty（.lib）库；工具用的是其编译二进制版 .db。

一条典型的单元功耗表大致长这样（简化示意）：

bash
cell (AND2_X1) {
  capacitance : 0.7 ;                 # 输入引脚等效电容 fF
  leakage_power () { value : 7.2 ; }  # 单元漏电 nW（状态相关时分子状态列）
  pin (Y) {
    internal_power () {
      related_pin : "A" ;
      rise_power (transition7, load7) {
        index_1 ("0.02,0.1,...,1.5");  # 输入转换时间 ns
        index_2 ("1,5,...,100");       # 输出负载电容 fF
        values ("0.18,0.21, ...",     # 内部功耗 μW 二维查表
                " ... ");
      }
    }
  }
}

关键点：库只描述「这一个单元」在不同条件下的耗电，不含任何关于你这颗芯片的信息。 你的芯片信息在网表（谁连谁）、SPEF（连线寄生电容）和翻转率（信号多久翻一次）里。工具把两边拼起来，才得到整芯片功耗。

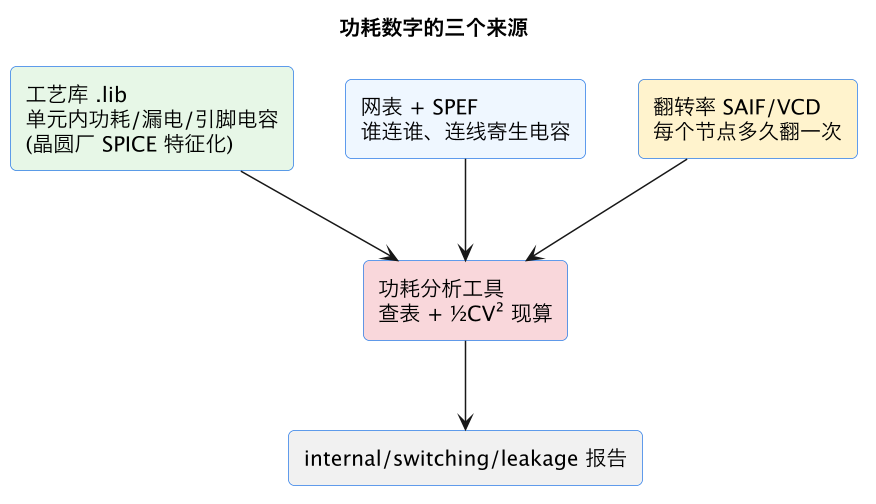

功耗数字的三个来源（第 2 张）

二、三列功耗，三种数据来源 ​

第 10 篇教你怎么读三列，本篇补上它们的「数据血统」：

报告列物理内容数字怎么来库里有没有现成数
internal（内部功耗）单元内部电容充放电 + 瞬间贯通的短路功耗查二维表：按输入转换时间、输出负载查 internal_power有，查表
switching（开关功耗）单元外部负载（引脚 + 连线）电容的充放电工具用 ½·C_load·V² 乘翻转率现算，再求和没有，库只给电容
leakage（漏电功耗）通电但不翻转时的亚阈值/栅漏电等查 cell_leakage，按单元当前状态加权有，查表（状态相关）

这张表解释了一个常见困惑：为什么同样的网表换一版激励（波形），internal 和 switching 变了、leakage 基本不动？ 因为前两者含翻转率因子，信号动得越多越大；漏电只取决于「通着电、处在什么静态状态」，与翻不翻转无关（物理机理见动态 vs 静态）。

internal power 查的是哪两维 ​

单元翻转一次的内部能耗不是常数：输入边沿越慢（transition 大），PMOS/NMOS 同时导通的短路区间越长；输出带的负载越重，内部级要驱动的东西越多。所以库里用输入转换时间 × 输出负载电容两张索引做二维查表，和时序库的 delay 表结构一模一样（同一套特征化顺便产出）。

三、可核验算例：一个 AND2 的三笔账 ​

设工艺 0.7V、AND2_X1 输出负载 C_load = 20 fF，该节点时钟 100MHz、每周期平均翻转 0.1 次（toggle rate = 10MHz 等价 0.1 次/周期），库给 internal 表在当前 transition/load 下查到单次翻转内部能耗 E_int = 0.20 fJ（μW 列在 100MHz 参考下换算），漏电 I_leak = 10 pA。

  1. 开关功耗（外部负载）：每次翻转对负载电容充放电能耗 ½·C·V²½ × 20e-15 × 0.7² = 4.9e-15 J = 4.9 fJ； 每秒翻转 0.1 × 100e6 = 1e7 次： P_sw = 4.9e-15 × 1e7 ≈ 49 nW。
  2. 内部功耗：P_int = E_int × 翻转次数/秒 = 0.20e-15 × 1e7 = 2 nW（此例负载小，内部项偏小；大驱动单元内部项常与开关项同量级）。
  3. 漏电功耗：P_leak = V × I_leak = 0.7 × 10e-12 = 7 pW。

单看一个门是纳瓦，但乘以「门数 × 百万」并换成更大的单元和更重负载，就是毫瓦、瓦级。注意三个量的脾气完全不同：P_sw 与翻转率成正比、与 V² 成正比（这就是降频降压的依据）；P_int 也随翻转率走；P_leak 与翻转率无关、通电就在，且随 PVT 角剧烈变化。

四、PVT：为什么「一个数字」必须配一整套角 ​

.lib 里的所有数都是在某个特定 PVT（Process/Voltage/Temperature） 条件下特征化出来的：

  • Process（工艺角）：快角 FF（晶体管快、漏电大）、慢角 SS（慢、漏电小但难收敛时序）、典型 TT；
  • Voltage：标称 0.7V 就有 0.7V 的库，低压/超驱各有对应库；
  • Temperature：-40/25/85/125°C 各一套。

不同 PVT 下延迟、内部功耗、漏电差别极大（漏电在高温慢角可能数倍于常温，见漏电与工艺）。所以功耗签收和时序一样做 MMMC（多模多角）：典型角估「一般耗电」，高温快角估「漏电上限」，低压角确认低压功能模式功耗。报告里一个功耗数若不标 PVT 角，等于没说清。

五、NLDM 与 CCS：库模型的两代精度 ​

早期库用 NLDM（非线性延迟模型）：延迟和内部功耗只对输入转换时间、输出负载做二维查表，用得最广、足够快。进入深亚微米后，输入波形不再是干净斜坡、互连电阻影响显著，二维表不够准，于是出现更精细的 CCS（复合电流源模型） / ECSM：用一段随时间变化的驱动电流波形刻画单元，能算更复杂的噪声、多输入同时翻转和互连效应。入门阶段记住一句即可：NLDM 是查表、快且普及；CCS/ECSM 是电流波形、更准更慢，先进节点签收常用。 两者都来自同一道 SPICE 特征化，只是信息粒度不同。

六、没有库 / 早期阶段怎么办 ​

  • 架构阶段（无网表无库）：用电子表格按「门数 × 每门平均电容 × 估计翻转率 × V²」做数量级估算，或用历史芯片的功耗密度（mW/mm² 或 mW/MHz）类比。用于方案取舍，误差常 ±30%~50%，绝不签收。
  • 综合早期、布局未定时：工具用 wire-load model 按扇出粗估连线电容，P&R完成后用真实 SPEF 替换，数字会明显变化。
  • 门级签收：门级网表 + 真实 SPEF + 真实 SAIF + 对应 PVT 的 .lib，四者齐备才算签核级。这条「什么阶段配什么精度」的纪律，和功耗分析两条线、DPA 分级结论是一致的。

七、读库读报告的几个坑 ​

  1. 单位坑：库里电容常见 fF/pF、功耗常见 nW/μW，时间 ns/μs，混用单位能差三个数量级；先看库头部的 voltage_unit、time_unit、capacitive_load_unit。
  2. 角坑：拿 FF 高温角的漏电当典型功耗写进续航预算，会把待机估穿。
  3. 占空比坑：库给的内部功耗多按「参考翻转率」或单次能耗列，实际要乘真实翻转率（见第 16 篇）。
  4. 状态坑：多输入门、传输门、保持态寄存器的漏电与内部功耗随输入状态变化，工具按状态加权，手工估算别只取一个状态。
  5. 库版本坑：.lib、网表、SPEF、SAIF 必须来自同一版本设计，错配是 DPA 对账偏差的第一来源（见 DPA 可信度报告）。

八、从 .lib 到签收：一次完整计算的内部步骤 ​

把本篇拼起来，工具读库算一个模块功耗时内部大致按下列步骤走，理解这条流水线有助于定位「数为什么不对」：

  1. 读设计与库：载入门级网表、对应 PVT 角的 .lib/.db、寄生 SPEF、电源域/UPF 信息；
  2. 建负载电容：每个网络的总电容 = 驱动它的引脚电容之和（查库 capacitance）+ 连线电容（SPEF，早期用 wire-load）；
  3. 反标翻转率：把 SAIF/VCD 统计的每节点翻转次数与 0/1 时间反标到网络，没覆盖的节点按默认翻转率和默认信号概率填，并记录覆盖率；
  4. 逐单元累加：每个门贡献「查 internal 表（按 transition/load）+ ½C_loadV²×翻转率的 switching + 查 leakage（按状态）」三项；
  5. 沿层次汇总：自底向上把单元数累加成分模块、分时钟域、分单元类别（时序逻辑/组合逻辑/存储/时钟树/电源管理单元）的报告；
  6. 多角重复：换一个 PVT 角的库与电压，整套流程重跑一遍，得到典型/高温/低压多组结果。

数字异常时按这条流水线反向排查最有效：先查是不是角/库拿错（量级整体偏差），再查翻转率覆盖率（某模块异常低常因 SAIF 没反标上、用了默认值），再查负载电容（某网络 switching 异常高常因 SPEF 缺失、被 wire-load 高估），最后才怀疑单元内部表。这套「库—寄生—活动率」三输入的定位法，和 DPA 对账里把偏差归因到版本/激励/模型的思路完全一致。

九、一个常被忽略的区分：功耗（power）与能量（energy）在库里的单位 ​

读 .lib 时最容易踩的坑，是把「功率」和「每次翻转能量」混为一谈，因为库里两种写法都有：

  • 老一些的库常在 internal_power 表里直接给功率值（nW/μW），但这个值隐含了一个参考翻转率（库头部或表注里的 when/频率约定）。实际使用时工具会按真实翻转率折算，若你手工拿这个数直接乘以「个数」而不乘占空比，会把动态功耗高估。
  • 更严谨的特征化以**单次跳变能量（energy per transition，常用 pJ/fJ）**给出：内部功耗 = 单次能量 × 每秒跳变次数。这与开关功耗的 ½CV²（本身就是每次翻转能量）口径统一，组合时不会漏掉频率因子。

因此手工估功耗时，最不容易错的写法是统一走「每次事件能量 × 事件发生率」：对每个节点/单元，先求它在一个时钟周期里翻多少次（来自 翻转率），乘单次能量得每周期能耗，再乘频率得功率；漏电则相反，它没有事件、直接是「通电就有的功率」，只乘通电时间。这条纪律能同时避免漏乘频率、重复计频率两类错误，也解释了为什么报告把 dynamic（按事件）和 leakage（按时间）分两栏列——它们的量纲来源本就不同（能量 vs 功率的辨析见能量与功率）。做功耗预算表（后续功耗预算实战示例篇）时，建议每个模块都同时登记「活跃功率×活跃时长 + 睡眠漏电×睡眠时长」两笔，而不是只填一个工作点功率——因为电池关心的是一段时间的总焦耳数，单一峰值或单一平均值都会误导设计。最后提醒：库随版本和工艺代更新，换库后应重跑基线设计做回归对账，同一场景功耗若发生跳变，先确认库的特征化条件（电压、温度、参考翻转率、内部功耗口径）是否改变，再去怀疑设计本身。

这一篇在知识体系里的位置 ​

总结 ​

一句话总结：EDA 工具并不通电，它算出功耗靠的是「晶圆厂给的 Liberty（.lib/.db）耗电字典 + 你的网表/SPEF + 真实翻转率」三样东西做查表和算术——工艺库通过对每个标准单元做大量 SPICE 特征化，把特定 PVT（工艺角/电压/温度）下的单元内部功耗（含内部电容充放电与短路贯通，按输入转换时间×输出负载二维查表）、状态相关的漏电功耗和引脚电容预先列好，工具据此直接查出报告的 internal 和 leakage 两列，而 switching（外部负载电容）这一列库里并不给现成数字，只给电容，必须由工具用 ½·C_load·V² 乘上从 SAIF/VCD 反标来的真实翻转率逐节点现算，这解释了为什么换激励后 internal/switching 会变而 leakage 基本不动（前两者含翻转率因子、漏电只与通电状态和 PVT 有关）；库模型分普及快速的二维查表 NLDM 与用电流波形刻画、先进节点签收更准的 CCS/ECSM，且每个功耗数都绑定一个 PVT 角（高温快角漏电可数倍于常温典型角，签收要做多模多角 MMMC，不标角的功耗数没有意义），架构无库阶段只能按门数/功耗密度做 ±30%~50% 的数量级估算、综合早期用 wire-load 粗估线电容，直到门级网表+真实 SPEF+真实 SAIF+对应角 .lib 四者齐备才是签核级；读库读报告要严防单位（fF/nW/ns）、取错角、漏乘真实占空比、忽略状态相关漏电和库/网表/SPEF/SAIF 版本错配五类坑——本质上，功耗数字的可信度等于「库的精度 × 寄生的真实度 × 翻转率的代表性」，三者任一用假设填充，结论就只能是估算而不能签收。
