电源门控设计：彻底断电省下漏电，也要扛住断电的全部代价

更新时间：2026-09-15。本文是「集成电路大类 · 低功耗设计与验证」进阶层第 07 篇（进阶层新写第 5 篇），也是本批收官。入门篇电源门控直觉讲了「不用就断电、连漏电一起省」，这一篇把它做成可签核的设计：用什么单元断电、断电前后那套保存/隔离/恢复的顺序为什么不能乱、成百上千个开关一起闭合的涌流怎么扛，以及这些结构在 UPF 里怎么描述。系统地图见低功耗导读，配合保持与隔离、电平转换阅读。

一、开关单元：header 与 footer

电源门控通过在电源通路里插一个高阈值（为减小关断漏电）的大晶体管作为开关：

• header switch（高边开关）：串在 VDD 与可关域之间，断开后可关域的实际电源轨变成「虚轨 VDDV/VDS」，被拉向地；
• footer switch（低边开关）：串在 VSS/GND 上，断开后虚地被拉向 VDD。

数字设计中 header 更常见（地保持为干净的公共参考利于衬底偏置和信号处理），具体由工艺库与流程决定。

开关的关键参数是导通电阻 Ron：

• Ron 太大 → 开关闭合工作时，电流在开关上产生额外压降（开关本身就是一段 IR-drop），域内逻辑看到的电压不足，时序和功能都受威胁；
• Ron 太小（管子做得很大）→ 面积大、栅电容大、开关动作的涌流和控制功耗大；
• 所以开关尺寸要按域内工作电流和允许的「开关压降预算」来定，通常用很多个开关单元分布式地摆进电源网格（switched-cell tap），而不是一个大开关。

粒度：细粒度门控（每个小簇甚至单元一个开关）省得精但开关面积和控制复杂；粗粒度/簇式（整个模块/域共用一组开关）实现简单、面积效率高，是主流。设计要点是让「可一起断电」的逻辑在物理上也聚成可关域，见电源域。

二、断电与上电序列：顺序为什么严格

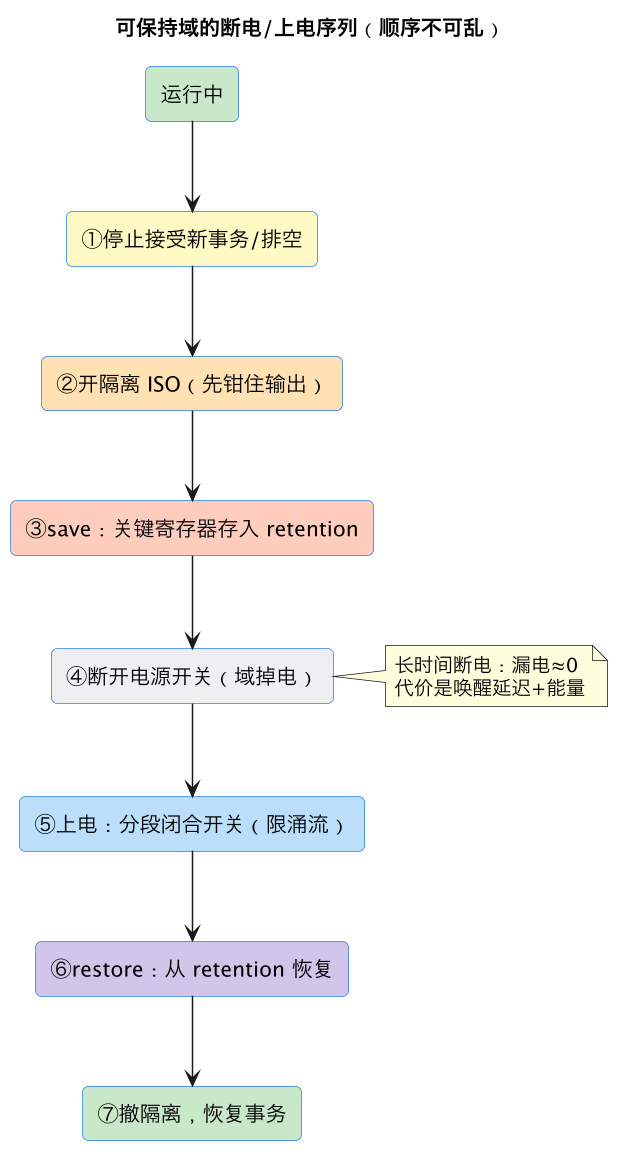

一个需要保持关键状态的可关域，标准序列如下，顺序错误会导致 X 外泄或状态丢失：

为什么先隔离再保存、再断电？

• 先隔离：断电过程中域内电平会塌陷成中间态/X，若输出还连着活域，X 会灌进去导致误动作；先钳住边界，保证塌陷不泄漏。
• 再保存：retention 保存动作本身需要时钟和稳定电源，必须在断电前完成。
• 上电则反过来：先合开关、等电压稳定，再 restore（retention 恢复也需要稳定电源和时钟），最后才撤隔离——避免恢复未完成就把无效值放出去。

不需要保持状态的可关域（纯缓存、可重建数据）可省略 save/restore，但隔离和开关时序仍要遵守；这类域唤醒后由软件/硬件重新初始化。

三、retention：怎么在断电时留住状态

retention 寄存器在普通触发器外增加一个由常开电源供电的影子锁存器（balloon/影子 latch）：

• 正常运行时用开关轨 VDDV 工作；进 save 时把状态搬进常开影子锁存；域断电后主触发器掉电，影子锁存靠常开低漏电电源维持；上电 restore 时搬回。
• 全保持 vs 部分/选择性保持：把整个域所有寄存器都 retention，影子锁存器面积和常开漏电很大；更省的做法是只保持「恢复所必需」的最小上下文（如状态机、指针、关键配置），其余上电重初始化。存储类的大块上下文用 retention SRAM（降到 V_ret）或外迁，见存储器低功耗。
• save/restore 有严格时序窗：save 信号、save 时钟、restore 的先后由库和电源控制器规定，要在 UPF 和验证里精确约束（见 UPF）。

直觉对照：retention 解决「域自己断电后状态留不留」（时间/域内），isolation 解决「断电域给别人的信号变不变 X」（空间/边界），两者职责不同但在电源门控里几乎总是同时出现。

四、isolation 与电平转换的搭配

• isolation 单元在断电域输出侧把信号钳到安全常量（clamp 0 或 1，或锁存最后值）。clamp 值要逐个信号定：低有效使能/请求往往要钳到无效的 1，钳 0 会被活域误认成有效请求，这是设计 vs 验证里点名的高频 bug。
• 位置：隔离通常放在断电域边界（发送端），便于由该域电源控制器统一使能；要保证隔离单元自己由常开电源供电，否则域一断它也失效。
• 与电平转换组合：若断电域与活域电压还不同，需要带使能的电平转换单元（ELS）一次完成隔离+电平转换，见电平转换。
• 使能时序：ISO_EN 必须在电源开始塌陷前生效，并维持到上电恢复完成之后（俗称「先于断电、后于复电」），中间不能有缺口。

五、涌流 in-rush 与 di/dt：上电瞬间的暗礁

电源门控最容易在硅上翻车的不是断电而是上电：

• 断电域里有大量去耦/寄生电容，开关闭合瞬间它们从 0V 充到 VDD，产生很大的涌流（in-rush current）；若成百上千个开关同时闭合，瞬时电流和 di/dt 极大，会在电源网络上拉出深 droop、可能触发 BOR 复位或干扰相邻活域（见 IR-drop、电源网格）。
• 分段开关 / 开关链（daisy chain / staged enable）：把开关分组，用一条使能链依次、渐进地闭合，第一组小电流建立偏置、后续组逐段注入，把涌流摊平在时间上；代价是上电变慢。
• decap 协同：常开侧去耦电容提供瞬态电荷、缓冲 droop，但 decap 也增加要充的电容量，需和涌流一起权衡。
• 涌流分析要在门级带开关和电容模型上做，并和封装/板级电源能力对齐——这正是低功耗岗位地图里签核与板级扯皮的那个接口。

六、电源控制器与 UPF 描述

硬件上通常由一个常开的**电源控制器（PCU/PGC）**按固定序列发出 ISO_EN、SAVE/RESTORE、开关使能链等控制信号，并等待「电源稳定」应答；它本身必须在常开岛（AON）供电和复位。UPF（IEEE 1801）把这些结构显式描述出来，供综合、P&R、验证共用（格式见低功耗格式）：

• create_power_domain 定义可关域与边界；
• create_power_switch 定义 header/footer、开关管、使能链与供电网络；
• set_isolation + set_isolation_value/control 定义隔离点、clamp 值、使能；
• set_retention + retention supply/control 定义保持电源和 save/restore 控制；
• set_level_shifter 定义跨电压域转换；
• PST（电源状态表）定义各电源网络合法状态与迁移，供低功耗验证做状态覆盖和电源序检查。

设计侧维护 UPF、验证侧检查一致性，这一分工在设计 vs 验证里讲过；电源门控是 UPF 要素最全、最能体现其价值的场景。

七、什么时候值得门控：盈亏判据

电源门控不是越用越好，要同时满足几本账：

• 省漏电：断电时间足够长，省下的漏电能量（I_leak × V × T_off，先进工艺、高温下更大）显著大于一次完整断电/上电的开销（save/restore、开关链充电、隔离、控制器、重新预热）；
• 唤醒延迟可接受：开关链分段上电+稳压+restore 可能是几十到几千周期，对实时/频繁事件的模块不可行；
• 状态成本可承担：要么可重建（免 retention），要么保持上下文的面积/常开漏电可接受。

粗略地说：几十/几百周期级的短空闲用时钟门控设计，毫秒级以上、可容忍唤醒延迟的长空闲才上电源门控；中间地带配合 DVFS。三者的选择地图见三种省电模式对比。

七补二、开关尺寸与涌流：两个可算的数

1）开关要做多宽——按允许压降反推。 开关导通时它就是电源路径上一个电阻 Rsw，工作电流 I_dom 在其上产生压降 Vsw = I_dom × Rsw。设计先给开关分配一个压降预算，例如域标称 0.8V，允许开关+电源网络共吃掉 8%，其中开关占 3%，即 Vsw≤24mV；若该域峰值工作电流 200mA，则要求 Rsw ≤ 24mV/200mA = 0.12Ω。单个开关单元的导通电阻由库给定（例如数 Ω 量级），所需并联个数 ≈ Rsw_cell / Rsw_target，再留工艺角和老化裕量。开关总宽度直接决定面积和栅电容——这就是「Ron、面积、涌流」三角：想压降低就得加宽，加宽又增大充电电容和涌流，必须取平衡。

2）涌流要摊多久——给电容充电的时间尺度。 上电时开关给域内总电容 C_dom（单元电容加 decap）充电，瞬时电流近似 i = C_dom × dV/dt。若 C_dom=20nF，希望把涌流峰值限制在 100mA，则允许的平均压摆率 dV/dt ≤ 0.1A/20nF = 5V/ms，从 0 充到 0.8V 至少要约 0.16ms；开关链正是通过「只合一部分→电压抬一段→再合下一部分」把 dV/dt 控制住。分段越细、涌流越小、对相邻活域 droop 影响越弱，但上电越慢、唤醒延迟越大。这个数必须和系统允许的唤醒时间、BOR 阈值、稳压器瞬态电流能力放在一起定，而不是后端单方面决定。

3）用电源状态表（PST）锁定合法状态。 一个含常开岛 VDD_A、可关核 VDD_C、可降频核 VDD_D 的系统，合法组合是有限且有序的，例如：

状态	VDD_A	VDD_C	VDD_D	典型场景
RUN_ALL	ON	ON（标称）	ON（标称/各档）	全速
LIGHT_IDLE	ON	ON	低压/DVFS	轻载
DEEP_SLEEP	ON	RET（保持）	OFF	深睡，核 C 只留 retention
OFF	ON	OFF	OFF	核全关，仅 AON 唤醒

PST 不只给人看，它是验证枚举状态和迁移的状态空间：每两个状态间的迁移都对应一条固定电源序（先谁后谁、ISO/retention 何时动），验证要证明可达迁移全部合法、非法迁移（如 VDD_C 未稳就撤隔离）在控制器上不可能发生。结合低功耗验证的 X 与覆盖检查，PST 才从「文档里的表」变成「被证明可实现的契约」。这也回应了本系列反复强调的协作：架构定 PST、UPF 描述结构、物理定开关和涌流、验证穷举迁移，四者任一处不一致，电源门控都会在最不该出问题的时候出问题。

最后补一个常被忽视的物理实现细节：电源开关不能随意摆放。开关单元、常开电源轨与开关虚轨要在 floorplan 阶段就规划好「开关环/开关行」的分布，让电流从常开轨经开关到标准单元行的路径短而均匀，否则即使总开关宽度够，局部某段虚轨阻抗过大仍会形成局部 IR-drop 热点。后端还会把开关使能链按物理位置串成 daisy chain，使能顺序往往从电源入口附近向远端推进，以控制充电波前。隔离单元、retention 单元的供电（常开轨）必须在布线时明确连对，错把隔离单元接到开关轨上，断电瞬间隔离自己也失效，是 UPF 与网表不一致时的典型事故。因此电源门控不是单纯的 RTL/UPF 设计题，而是从架构到 floorplan、签核、验证必须共享同一套电源网络意图的系统工程，这也是它在低功耗手段里收益与门槛都最高的根本原因。

八、完整走查与检查点

以一个可关加速器为例：①运行完成、握手空闲、排空在途事务；②PCU 拉 ISO_EN 钳住边界（验证：所有跨域信号为安全常量）；③发 save 时钟/控制，关键 FSM 与指针进 retention（验证：save 时序窗合法）；④使能链断开，虚轨放电（验证：域内电源标记为 OFF，活域无 X）；⑤长空闲保持断电（漏电近零，常开岛只供影子锁存和控制器）；⑥唤醒请求到 AON，开关链分段闭合、限涌流，等待电源稳定（验证：in-rush/droop 在预算内、不误触发 BOR）；⑦restore 关键状态、序列器重新初始化其余上下文；⑧撤 ISO_EN，重新接受事务（验证：第一笔事务数据正确、无丢包）。这套序列的每一步都对应低功耗评审清单里的一个 P0 检查点。

九、常见误区

• 开关只按面积不按 Ron 定：工作态开关压降吃时序。
• 不隔离就断电 / 不复电完成就撤隔离：X 外泄、错误事务。
• clamp 值一刀切 0：低有效信号被误触发。
• 全部开关同时合：涌流 droop 触发复位/干扰活域。
• 全量 retention：影子锁存面积和常开漏电可能吃掉省电。
• 对频繁短空闲也门控：唤醒能量大于省下的漏电，净亏。
• UPF 与实现各写各的：网表漏插隔离/开关，硅上才暴露。

结语

电源门控是省电杠杆阶梯上最狠的一级：它能把先进工艺最头疼的漏电连同动态功耗一起压到接近零，但代价是一整套严格的保存—隔离—断电—复电—恢复机制、一个常驻的电源控制器、涌流与压降的物理约束，以及显著的唤醒延迟和最重的验证负担。把它做对，需要架构（值不值得关）、RTL/UPF（结构对不对）、物理（开关与涌流）、验证（电源序与 X）协同。

一句话收口：电源门控用「断电的时间」换「漏电的能量」，用「序列的复杂度」换「接近零的静态功耗」——只有长空闲、可保持、扛得住唤醒和涌流的域，才付得起这笔交易。 至此本批 10 篇完成：入门池 50/50 满池，进阶层新开 5 篇单项实战，后续可从保持单元、隔离单元、UPF 编写继续深入。
