电源门控、隔离与保持：power switch、isolation、retention 与上下电时序 ​

更新时间：2026-09-14。本文是「集成电路大类 · 低功耗设计与验证」进阶层正文。时钟门控 ICG 停掉时钟只省动态功耗，芯片仍上电、漏电照漏。这一篇讲最彻底的手段：电源门控（power gating），以及断电后必须配套的隔离、电平转换、保持单元。电源意图的语言与仿真见 低功耗设计与 UPF，掉电域灌 X 的网表验证见 门级仿真 X 传播。

本文要回答的问题 ​

  • 时钟门控已经很省电，为什么待机还耗电、必须断电？
  • 断电域的信号接到还在工作的域，会发生什么？隔离单元怎么救？
  • 断电后寄存器内容没了，怎么保住关键状态？
  • 上下电的正确顺序是什么，顺序错了会怎样？

一、为什么非断电不可：漏电 ​

动态功耗 α·C·V²·f 可以靠门控、降频降到接近 0，但先进工艺（尤其 40nm 以下）晶体管关断时仍有亚阈值漏电和栅极隧穿电流，只要上电就存在，待机时甚至占主导。时钟门控对此无能为力。唯一能把漏电压到接近零的办法是物理切断该区域的电源，这就是电源门控。

  • 常开区（always-on / AON）：电源管理、唤醒检测、保持寄存器供电逻辑，永远通电；
  • 可关断域（switchable domain / power island）：如待机时不用的 GPU、ISP、外设，空闲时整块断电，动态与漏电功耗都趋近零。

在可关断域的电源轨上插一排大尺寸 MOS 开关：

  • header switch：用 PMOS 切断 VDD（高边）；
  • footer switch：用 NMOS 切断 VSS（低边）；
  • 由电源状态机控制通断，常按组/链（daisy-chain）分级导通。

代价必须清楚：

代价说明
面积/IR开关导通有电阻，尺寸不足会在域内造成 IR-drop，要在面积和压降间取舍
rush current上电瞬间大量去耦电容/内部节点同时充电，产生巨大浪涌电流，可能把 VDD 拉塌；靠分级、斜坡导通控制
唤醒延迟重新上电→稳定→撤隔离→恢复状态要成百上千周期，不能频繁开关
状态丢失普通寄存器断电即失忆，需要 retention 或重初始化

因此电源门控适合「长时间整块空闲」（待机、休眠），不适合每拍都用的小逻辑——这也是它和细粒度时钟门控的分工。

三、断电边界的三个特殊单元 ​

一个域断电、相邻域还在跑，交界处直接连线会出三类事故，分别由三种单元解决：

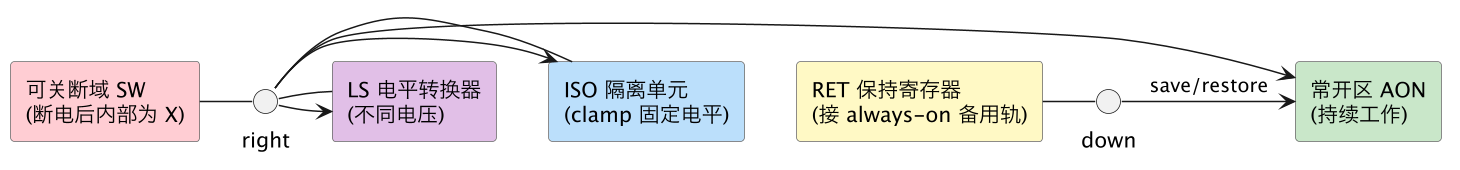

电源门控、隔离与保持：power switch、isolation、retention 与上下电时序 示意图（第 2 张）

1. 隔离单元（isolation cell） ​

域断电后，其输出既不是 0 也不是 1，而是浮空/X。若直接喂给还在工作的域：

  • X 会在常开区扩散，让状态机、控制逻辑乱跳（X 传播 能抓到）；
  • 高阻/中间电平可能使对端 PMOS/NMOS 同时导通，产生直通电流，甚至损坏。

隔离单元在断电期间把输出钳位（clamp）到固定安全值：clamp 0、clamp 1，或 clamp 在断电前最后值（latch 型）。选哪种由协议决定（如 valid 类信号通常 clamp 成「无效」，避免下游误以为有请求）。隔离由 always-on 侧的隔离使能控制，且 ISO 单元本身要接常开电源。

2. 电平转换器（level shifter） ​

当两个同时上电但电压不同的域相连（如 0.7V 核心驱动 1.8V 模块，或反向），直接连会出现电平识别错误、或高电压驱动低压器件的过压可靠性问题。电平转换器把信号从一个电压域翻译到另一个，需要同时接两侧电源。注意分工：电平转换解决「电压不同」，隔离解决「对方断电」，二者常一起出现在边界。

3. 保持寄存器（retention register） ​

普通触发器断电失忆。若唤醒后希望「从哪跌倒从哪爬起」而不是全量重初始化，用保持寄存器：它由主触发器加一个接 always-on 备用电源（backup rail）的影子锁存器构成。

  • save：断电前把关键状态存入影子锁存（高阈值、漏电极低）；
  • restore：重新上电后把状态装回主触发器；
  • 只对「必须保留且重建昂贵」的少量状态用（如安全上下文、关键配置），全芯片都做保持会显著增加面积和备用域功耗。

四、上下电时序：顺序错了就是事故 ​

电源门控不是「拉个开关」那么简单，电源状态机（PSM，跑在常开区）必须按严格顺序控制 enable、隔离、保持：

关电序列（power down）：

bash
1. 通知/等待可关断域进入空闲（无 outstanding 事务、总线可安全停）
2. save：把 retention 状态存入影子锁存
3. assert isolation：先拉隔离，把输出钳到安全值
4. 断开电源开关（可 daisy-chain 缓降，控 rush current）
   → 域内断电、漏电趋零，但边界被隔离、AON 安全

上电序列（power up）：

bash
1. 闭合电源开关（分级/斜坡导通，限制 inrush current、防 VDD 塌陷）
2. 等待电源稳定（power good / 电压到位）
3. restore：从影子锁存恢复状态（或走正常复位重初始化）
4. deassert isolation：确认输出有效后再撤隔离
5. 重新使能时钟/握手，域恢复工作

两条致命顺序：

  • 先断电后隔离（或先撤隔离后等电源稳定）：X/中间电平短暂灌入常开区，引发直通电流和逻辑紊乱——上电时必须「电源稳 + 状态恢复好」最后才撤隔离；
  • 电源开关瞬间全开：rush current 拉垮共享电源，连常开区都被拖复位。这正是 功耗分析与电源完整性 要验证 in-rush 与 IR-Drop 的原因。

五、为什么用 UPF 而不是写进 RTL ​

电源域、开关、隔离、保持、电平转换是物理实现和供电策略，与功能逻辑正交：同一份 RTL 可能在不同工艺/产品里采用不同电源划分。若写进 RTL，会污染功能代码、无法在不改逻辑的情况下调整供电。

工业界用 UPF（IEEE 1801，Unified Power Format） 单独描述电源意图：create_power_domain、supply net/set、set_isolation、set_retention、set_level_shifter、电源状态表（PST）等。综合、CPF/UPF 插入、物理实现、power-aware 仿真共用这份意图，自动在边界插入 ISO/LS/RET 并生成电源开关控制。语法实战见后续 UPF 专题，概念与插入效果见 低功耗设计与 UPF。

power-aware 仿真用 UPF 模拟真实掉电：断电域输出按 UPF 规则变 X 或被 clamp，可在 RTL 阶段就发现「漏插隔离导致 X 灌进 AON」「restore 顺序错」等问题，而不必等到 门级 X-prop。

六、检查清单 ​

  • [ ] 只对「长时间整块空闲」的域断电，小逻辑用时钟门控；
  • [ ] 每个断电域边界都有隔离，clamp 值符合协议（请求/有效信号钳成无效）；
  • [ ] ISO、PSM、唤醒逻辑接 always-on 电源；
  • [ ] 不同电压域间有 level shifter，断电与电压问题分别处理；
  • [ ] 仅关键状态用 retention，save/restore 接备用轨；
  • [ ] 关电：空闲→save→隔离→断电；上电：缓启→power good→restore→撤隔离；
  • [ ] 电源开关分级/斜坡导通，inrush current 经 IR-Drop/EM 验证不拖垮 AON；
  • [ ] 电源意图用 UPF 描述并做 power-aware 仿真，边界 ISO/LS/RET 自动插入可核查。

相关与延伸 ​

前置的动态功耗手段见 时钟门控 ICG，两类功耗公式见 低功耗设计与 UPF；掉电灌 X 的网表验证见 门级仿真/SDF/X 传播；inrush/IR-Drop/EM 见 功耗分析与电源完整性；用真实激励算功耗见 DPA 动态功耗分析 与其 VCD/SAIF 格式。

总结 ​

电源门控用 header/footer 电源开关物理切断可关断域，把先进工艺待机时主导的漏电连同动态功耗一起压到接近零，但要付面积/IR、rush current、唤醒延迟和状态丢失的代价，因此只适合长时间整块空闲；断电域与常开区交界必须用三种 always-on 供电的特殊单元——隔离单元在掉电期间把输出 clamp 成协议安全值防止 X 扩散和直通电流、电平转换器处理两域电压不同、保持寄存器用备用电源影子锁存在断电前 save、上电后 restore 关键状态；上下电必须严格按「空闲→save→先隔离→再断电」和「斜坡缓启→power good→restore→最后撤隔离」的顺序，否则 X/中间电平灌入常开区或浪涌电流拖垮共享电源；这些供电策略与功能正交，应用 UPF 单独描述、自动插入边界单元并做 power-aware 仿真，在流片前抓住漏隔离和错误恢复顺序。
