软错误与 SER：粒子翻转存储位后系统怎样守住正确性
芯片没有拆开、晶体管也没有被永久打坏，存储器里的一个位却可能从 0 变成 1；组合逻辑输出也可能突然出现一个很短的错误脉冲。这类由辐射粒子沉积能量触发、器件本身通常仍可继续正常工作的功能扰动，就是软错误。软错误率（Soft Error Rate，SER）则描述这类事件随时间或工作量出现的频繁程度。理解软错误与 SER，关键不是背一个通用失效率，而是沿“粒子入射—电荷收集—电路响应—系统后果”逐层判断，并把检测、纠正、掩蔽和恢复分开。它与制造期的栅氧损伤不是一回事，可对照软错误与 SER 之外的天线效应问题建立边界。
本文要回答的问题
- α 粒子和中子没有直接“改写程序”，为什么能让存储位翻转？
- 单粒子翻转、单粒子暂态和多位错误分别发生了什么，存储与组合逻辑为何不同？
- 软错误与永久硬件损伤怎样区分，SER 为什么不能脱离器件与环境套用一个数字？
- SEC-DED 能纠正什么、只能检测什么，为什么纠正不等于系统已经恢复？
- scrubbing、三模冗余与更高层容错各自堵住哪个缺口，又留下了哪些单点？
一、软错误与 SER 的起点：入射粒子变成可收集电荷
半导体中的 α 粒子可以直接引起电离，沿径迹产生电子—空穴对。大气环境中的高能中子通常不带电，主要通过与硅等材料中的原子核发生反应，产生能够进一步电离的次级粒子。两条来源路径不同，落到电路分析时却都指向同一件事：局部出现了非正常开关活动产生的电荷。
这些电荷不会自动等于一次逻辑错误。敏感结附近的电场会驱动载流子移动，扩散与漂移等过程让一部分电荷被节点收集；节点电压因此暂时偏移。若偏移足以改变存储节点的稳定状态，就可能翻转；若它只形成一个电压扰动并沿逻辑传播，就是暂态脉冲。电荷产生、被收集、改变状态，是三个需要分别判断的环节。
读这张图应把注意力放在分岔上：红色节点是电学扰动形成的位置，橙色是两种可能的电路后果，绿色则说明“有粒子入射”并不等于“必然产生软错误”。器件结构、入射位置、节点状态、电源与工艺条件都会影响收集结果，不能从粒子种类直接跳到功能结论。
| 环节 | 需要观察的对象 | 容易误判的地方 |
|---|---|---|
| 能量沉积 | 粒子种类、径迹与次级反应 | 把中子当作直接带电入射 |
| 电荷收集 | 敏感结、节点电荷与电场 | 把产生的全部电荷都算成节点收集量 |
| 电路响应 | 电压扰动、双稳态恢复或脉冲传播 | 认为任何电压波动都会留下错误 |
| 系统显现 | 数据、控制流或输出行为 | 看见异常就认定根因一定是辐射 |
所谓临界电荷，可以帮助理解“节点要收集多少电荷才可能改变状态”这一问题，但它不是跨节点、跨工艺通用的固定常数。入门分析应保留条件意识，不宜用脱离器件模型和验证条件的单一阈值做承诺。
二、从电学扰动到逻辑错误：存储位与组合逻辑不是同一种敏感
单粒子翻转（Single Event Upset，SEU）常指一次粒子事件改变一个存储状态，例如 SRAM 单元、触发器或锁存器中的值。存储结构具有保持状态的能力，所以扰动消失后，错误值仍可能留下，直到被重写或纠正。单粒子暂态（Single Event Transient，SET）则强调节点上的短时电压脉冲，它本身未必是持久状态。
组合逻辑对暂态的敏感带有明显的时间条件。脉冲可能在门级传播中变窄、衰减或被逻辑条件挡住；即使传到触发器输入，也要在建立与保持时间所界定的采样窗口附近出现，才可能被捕获成错误状态。反过来，存储单元一旦被翻转，通常不需要等待某个特殊时钟沿来“保存”这次事故。
| 错误形态 | 直接后果 | 是否可能持续 | 后续防护关注点 |
|---|---|---|---|
| 单粒子翻转 | 存储节点逻辑值改变 | 可保持到重写或纠正 | 存储保护、状态校验与恢复 |
| 单粒子暂态 | 组合节点出现短脉冲 | 节点扰动本身短暂 | 脉冲传播、时序采样与逻辑掩蔽 |
| 多位错误 | 一次事件影响多个物理位 | 取决于受影响单元类型 | 物理交织、编码距离与多位检测 |
| 控制状态错误 | 状态机或配置状态偏离预期 | 可能持续影响后续事务 | 状态合法性检查、复位与重同步 |
多位错误也不能简单理解成“多个 SEU 同时独立发生”。相邻单元共享敏感区域时，一次事件可能影响多个位；而逻辑字中这些位是否相邻，还取决于物理映射与交织方式。ECC 看见的是编码字里的错误位置，版图看见的是单元之间的距离，两种视角必须对上。
SER 常用的度量单位之一是 FIT，即按十亿器件工作小时归一化的失效次数表达。这里说的是可靠性度量口径，不是给所有芯片通用的答案。粒子环境、海拔与屏蔽、器件结构、工作电压、存储容量、敏感状态及统计方法都会改变估计或观测结果，因此本文不提供无来源的通用错误率，也不能拿某个数值替代目标器件的评估。
三、软错误不等于永久损伤：功能异常与器件退化要分开
软错误的“软”指错误状态往往可以通过重写、复位或纠正消除，并不意味着后果轻微，也不保证每次事件都没有任何硬件影响。分析时要把常见的瞬态功能扰动与永久硬件损伤分开：前者通常不改变器件结构设计，后者可能涉及栅氧、互连、结区或材料状态的不可逆变化。
这张对比图不能被读成“只要复位成功，就能证明从未有永久损伤”。复位成功只说明当前观察到的功能状态得到恢复，不能单独承担器件寿命或材料完整性的证明。反过来，一次不可解释的数据错误也不能只凭现象就断言器件已经烧毁；需要结合重复性、地址与位分布、环境条件和器件诊断继续区分。
四、ECC 的边界：检测与纠正只是一段处理链
纠错码（Error Correcting Code，ECC）通过冗余位让存储字带有可校验结构。读取时根据数据与校验位计算综合征，再判断是否符合合法码字。常见的 SEC-DED 是单错纠正、双错检测（Single Error Correction, Double Error Detection）：在编码与实现假设成立时，一个位错误可被定位并纠正，两个位错误可被识别为不可直接纠正的情况。
“SEC-DED”不等于“所有多位错误都能纠正”，也不等于“任何三个或更多位错误都一定被可靠报告”。超出码的纠错与检错能力后，可能出现无法纠正，某些实现与错误图样下还存在误判风险。设计文档需要按实际码型、交织、地址映射和控制器行为说明能力，不能只凭缩写给出无限覆盖的承诺。

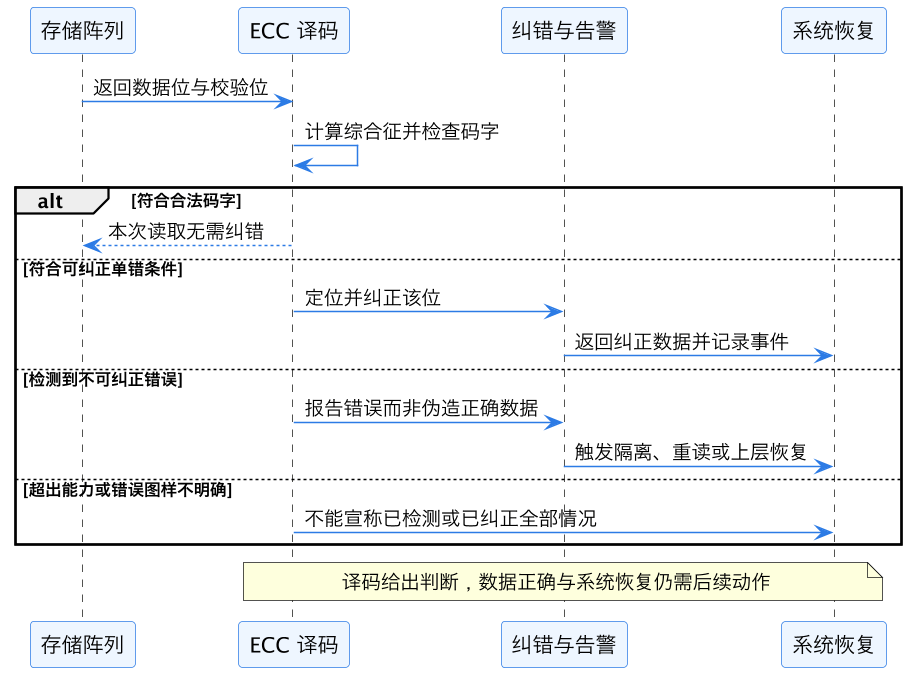

这条处理链的重点是角色分工：ECC 译码负责依据冗余结构做判断，纠正逻辑负责生成可用数据，系统层还要决定这个事件怎样被记录、隔离和恢复。即使返回的数据已经纠正，依赖旧错误值做过的计算、已经发出的外设动作或已经污染的其他状态，也不会被存储器自动倒回。
| 层次 | 主要动作 | 不能替代的能力 |
|---|---|---|
| 检测 | 发现码字或状态不符合预期 | 检测本身不会生成正确原值 |
| 纠正 | 在编码能力内恢复数据或校验位 | 不保证修复所有多位错误与系统副作用 |
| 掩蔽 | 让局部错误不继续决定可见输出 | 不一定发现、计数或消除错误源 |
| 恢复 | 重建任务、状态机或系统一致性 | 不一定能还原已经丢失的唯一信息 |
因此，地址交织、异常中断和事务重试需要按架构协同，不能把“ECC 已开启”当成全部容错设计完成。
五、scrubbing、TMR 与系统恢复：分别降低停留、传播和中断风险
scrubbing 常译为背景擦洗或巡检刷新：控制器按策略读取存储位置，检查并纠正可纠正错误，再把正确内容写回。它的重要价值是缩短可纠正错误在存储器里的停留时间，避免同一个编码字在后续粒子事件中累积更多位错误。擦洗频率需要结合目标环境、存储规模、带宽开销和器件资料设计，不存在适用于所有系统的固定周期。
scrubbing 也有明确边界。它不能凭 SEC-DED 修复所有多位错误，不能修复永久损坏的单元，也不会自动纠正没有纳入该保护域的寄存器、组合逻辑或软件状态。若回写路径本身出错，或 scrub 与正常访问的仲裁设计不当，还需要额外的错误处理与一致性考虑。
三模冗余（Triple Modular Redundancy，TMR）把同一功能做成三份，再由表决器选择多数一致的输出。它可以在一个副本发生特定错误时掩蔽该错误对输出的影响，适合讨论触发器、状态机或关键控制路径的保护。但 TMR 不天然等于检测：若三个输出形成多数，少数错误可能被隐藏，系统仍需决定如何发现、报告并重建出错的副本。
| 手段 | 主要作用 | 仍需补问的问题 |
|---|---|---|
| ECC | 检测或纠正保护域内的编码错误 | 多位能力、地址映射与不可纠正后的动作 |
| scrubbing | 定期清除可纠正的驻留错误 | 覆盖范围、带宽开销与永久故障处理 |
| TMR | 通过多数表决掩蔽单副本错误 | 表决器单点、共因错误与副本重同步 |
| watchdog 与复位 | 从失控或停滞状态重新启动 | 状态丢失、复位范围与反复重启 |
| 检查点与重试 | 回退到一致状态后重新执行 | 外部副作用、状态一致性与恢复延迟 |
表决器、时钟、复位和供电等共享部分可能成为单点；三份完全相同的设计也可能共同受到同一次粒子事件或共同设计缺陷影响。TMR 的输出恢复后，各副本内部状态若仍不一致，还要通过重同步或其他机制恢复冗余，否则下一次错误到来时，多数表决的基础已经被削弱。
系统层恢复关心任务能否继续，但看门狗、复位、检查点与重试都不能凭空恢复未保存的信息，也不能撤销已执行的物理动作。容错链必须明确由谁发现、限制和恢复错误。
六、评估软错误与 SER：用条件化证据代替一句“已容错”
软错误评估要把环境、器件、设计和系统后果放在同一张表里。器件资料可能给出特定条件下的 SER 或辐射测试结果，设计分析还要说明哪些存储位受 ECC 保护、哪些状态由 TMR 掩蔽、哪些组合路径会被采样，以及不可纠正错误最终送到哪里。缺了任何一段，都不能从局部机制推导出整机的可靠性承诺。
| 评估维度 | 应保留的证据或说明 | 不能据此直接推出的结论 |
|---|---|---|
| 辐射环境 | 粒子来源、应用场景与器件资料条件 | 一套环境结果适用于所有部署位置 |
| 器件敏感性 | 工艺、结构、工作条件与统计口径 | 所有节点共享同一个翻转阈值 |
| 设计保护域 | ECC、交织、TMR 与 scrub 覆盖清单 | 未覆盖逻辑也自动获得相同保护 |
| 错误处置 | 告警、隔离、重试、复位与状态重建路径 | 数据纠正等于所有系统副作用消失 |
| 验证范围 | 故障模型、注入位置、观察点与限制 | 通过部分场景即可覆盖所有多位图样 |
具体设计还应逐项追问：错误是否被编码覆盖，是否进入控制状态或到达外部接口，系统能否检测并回到一致状态。这样才能把软错误与 SER变成可审查的设计工作。
这一篇在知识体系里的位置
本篇位于器件辐射效应与数字系统容错之间，上游需要理解器件和互连并非抽象的理想符号，可回看软错误与 SER 所依赖的芯片制造基础。若要把软错误与制造期潜在损伤区分得更清楚，可继续读软错误与 SER 的对照主题：天线效应；其中涉及的等离子工艺背景，可由刻蚀工艺基础补齐。向下做具体设计时，则应把本文的检测、纠正、掩蔽和恢复分层映射到实际 ECC 控制器、存储映射、冗余表决与系统恢复方案。
总结
软错误与 SER的核心链条，是 α 粒子或中子相关过程造成局部电离，敏感结收集电荷后形成存储翻转或组合暂态，最终是否成为系统错误还取决于传播、采样和保护机制。软错误通常可通过重写、纠正或复位清除错误状态，却不等于永久硬件损伤，也不等于后果轻微。SEC-DED 只能在能力范围内纠正单错、检测双错，不能承诺纠正所有多位错误；检测、纠正、掩蔽与恢复分别解决不同问题。scrubbing 缩短可纠正错误的驻留时间，TMR 掩蔽特定单副本错误，检查点、重试和复位负责更高层恢复。任何 SER、覆盖率或可靠性结论都必须绑定器件、环境、保护域与验证条件，不能用一个通用数字代替完整分析。
