操作数隔离：让「结果没人要」时的数据通路安静下来

更新时间：2026-09-15。本文是「集成电路大类 · 低功耗设计与验证」进阶层第 04 篇（进阶层新写第 2 篇）。时钟门控设计解决的是触发器和时钟树的翻转，但芯片里还有一大块耗电来自纯组合数据通路——乘法器、加法器、桶形移位器、比较器、大 MUX。这些逻辑没有时钟可门，只要输入信号在变，内部每一级就会跟着翻转、产生动态功耗甚至毛刺，即使它算出来的结果最终被丢弃。操作数隔离（operand isolation, OI）就是治这块的。系统地图见低功耗导读。

一、问题：结果没人用，电路却在全程计算

看一段再普通不过的 RTL：

assign mult_out = a * b;                 // 一个 16×16 乘法器，永远在算
always_ff @(posedge clk)
  if (take_result) y <= mult_out;        // 只有 take_result=1 才采用结果

功能完全正确，但功耗视角下问题明显：无论 take_result 是否为 1，乘法器每个周期都在根据 a、b 计算。而 a、b 来自总线或寄存器，往往每个周期都在变，于是这个大组合阵列内部的与门、加法树、进位链持续翻转，还伴随毛刺。九成以上周期里，这些翻转计算出来的值在 take_result=0 时根本没进 y，纯属浪费。

时钟门控救不了它：乘法器是组合逻辑，没有时钟引脚可关。即使把 y 的时钟门控了，乘法器阵列照样烧电。要让它安静，必须在输入端做文章。

二、原理：在输入端放一个「使能守卫」

操作数隔离的核心动作：在功耗密集组合逻辑的每个输入前加一个由「结果是否被采用」信号控制的守卫，使结果不被采用时把输入冻结为固定值（通常全 0，或冻结为上一拍值），组合逻辑内部因此不再翻转。

三种常见守卫实现：

守卫方式	结构	优点	代价
使能与门/或门	a_g = a & en	面积小、简单	加一级门延迟；只能钳常量
使能锁存（latch guard）	en=0 时保持上一拍输入	输入不强制为 0、某些场景更省（保持态内部可能仍有少量翻转）	锁存器、时序/可测性敏感
输出侧 MUX/使能	在结果端 sel?mult:0	不动输入路径	几乎不省乘法器内部功耗，只省下游，常被误用

关键认知：在输出端加 MUX 不叫操作数隔离，因为乘法器内部照算照翻转；真正的 OI 必须切断「输入变化→内部翻转」这条链，守卫要加在输入。

三、和时钟门控怎么分工

二者不是竞争而是互补，作用对象完全不同：

• 时钟门控 CG：作用于时序逻辑（触发器和它下游时钟树），EN=0 时触发器保持、时钟停摆。它阻止的是「把新值打进寄存器」。
• 操作数隔离 OI：作用于组合逻辑，EN=0 时冻结其输入，阻止的是「组合网络因为输入变化而做无用计算」。

典型数据通路里两者叠用：模块空闲时，时钟门控停掉所有触发器；但只要还有别的触发器在往组合逻辑送变化的操作数（或总线在广播），OI 负责让那些「算了也白算」的乘法器/ALU 输入恒定。可以记成一句话：CG 让寄存器不再接收，OI 让组合逻辑不再空算。

四、最大的工程约束：守卫会吃时序

守卫逻辑加在数据通路输入上，等于给原本的路径串了一级门延迟。如果乘法器本来就在关键路径上，这一级 AND 可能直接造成建立时间违例。这是 OI 不能无脑全插的根本原因。处理办法：

1. 挑非关键路径做：优先隔离时序裕量大、翻转功耗高的大块（宽乘法、大加法、复杂移位），关键路径上慎用。
2. 流水化后隔离：把乘法切成多级流水，守卫加在某一级输入，单级时序压力小，且空闲级可被冻结。
3. 用使能寄存器自然隔离：若操作数来自带使能的触发器，触发器在 EN=0 时本身就保持输出不变，下游组合逻辑输入天然冻结——这种情况下时钟门控/使能触发器已经顺带实现了操作数隔离，不必再加与门。这正是推荐「用使能触发器而非输出端 MUX」的深层原因。
4. 让工具评估：综合工具的 operand isolation 优化会在时序余量允许时自动插入守卫，但它通常很保守（怕破坏时序），覆盖不全。

五、哪些代码模式说明「该做隔离了」

识别操作数隔离机会，本质是找「组合结果在某些条件下被丢弃或无意义」的模式：

• 结果只在 if(en)/if(valid) 才写入或使用，组合逻辑却无条件地一直算；
• 大运算结果随后被 & mask、& valid 清零；
• MUX 选中另一路输入时，没被选中的那路大运算仍在每拍计算；
• 总线广播同一个数据给多个功能单元，只有一个单元该轮工作，其余单元的输入却随总线翻转；
• 比较/运算用于条件判断，条件为假时其附带的大运算没有副作用却照算。

共同特征是存在一个明确的「采用/有效」信号，而它恰好可以拿来当守卫使能。

六、改造走查：乘法器从空转到冻结

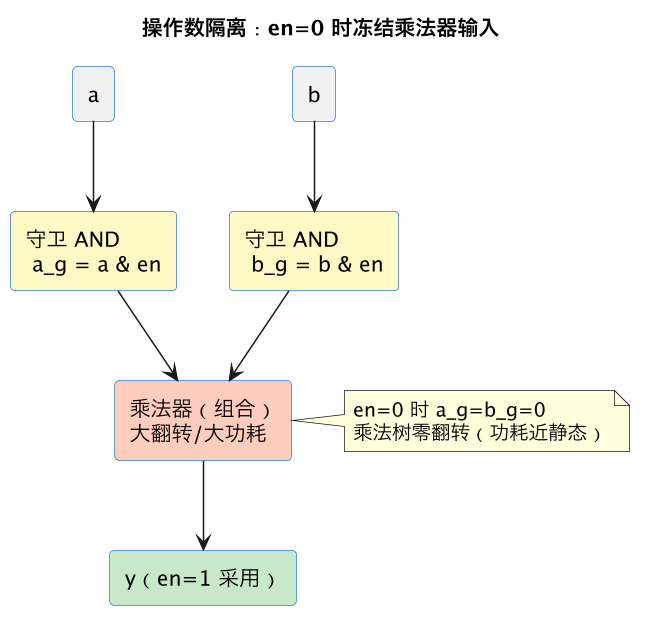

把第一节的例子改成显式操作数隔离：

// en=0 时冻结操作数，乘法器输入恒定、内部不翻转
wire [15:0] a_g = a & {16{take_result}};
wire [15:0] b_g = b & {16{take_result}};
assign mult_out = a_g * b_g;
always_ff @(posedge clk)
  if (take_result) y <= mult_out;

活动率与功耗的账（教学量级）：设该乘法器内部等效开关电容总量为 C_mul，电压 V、频率 f。未隔离时，操作数近似随机，平均活动率约 α0≈0.25（数据相关，随机输入下级内很多节点每拍都变），则动态功耗约 P0 = α0·C_mul·V²·f。隔离后，假设只有 10% 周期 take_result=1，则其余 90% 周期乘法器输入全 0、内部活动率近似为 0，平均活动率降到 α1≈0.1·α0，乘法器这块动态功耗理论上降到约 1/10；新增成本只是 32 个与门的开关电容和它们的时序代价，相对于几千门的乘法器阵列几乎可忽略。

这是一笔很划算的交易——前提是乘法器不在关键路径、且 take_result 占空比确实低。反过来，如果乘法器 95% 的周期都在被采用，守卫白加，还损时序，净收益为负。所以和时钟门控一样，OI 也要用真实活动（SAIF）回算，而不是见到乘法器就隔离。

与毛刺的联动：宽乘法器、进位链本来就是毛刺重灾区，因为各部分积和进位到达时间不一。输入一旦冻结，不仅消除了「数据变化」引起的翻转，也顺带消除了这拍内部因路径不平衡产生的 glitch；流水化乘法器则从结构上缩短了毛刺传播路径。两种手段常一起用。

七、手动还是交给综合工具

• 综合自动 OI：打开对应优化后，工具会在有时序余量、且能证明结果将被丢弃的位置插入守卫。优点是省事、保证不破坏时序；缺点是保守——它只在能静态确定「结果无用」时动手，对跨模块、由复杂条件控制的丢弃场景识别不足。
• 手动 OI：架构上明确知道某个大单元是「偶发使用」（如加密核、FFT 蝶形单元、缩放/滤波引擎）时，在 RTL 显式做输入守卫或用使能触发器喂数，收益可控、可读。手动时务必同步更新功能验证，并在综合后确认守卫没有被工具优化掉或重排成输出 MUX。

实践中推荐组合：靠编码规范让使能触发器天然隔离大多数场景，靠综合自动 OI 兜底简单局部，对极少数又大又冷的数据通路再手工精修，并用功耗报告核对每一处的真实收益。

八、验证与签核要点

1. 功能等价：隔离只允许在「结果不被采用」的周期冻结输入，en=1 那拍必须把完整操作数送进去。要重点验证 en 相邻翻转、流水线中多个 en 错位时结果仍正确。
2. 流水级使能对齐：多级流水里，守卫使能要和数据在流水级间的有效位置一起传递（valid 跟着数据走），错位一级就会把该算的冻结掉。
3. 功耗要用门级反标确认：RTL 估算只给方向，真实收益受工艺、输入活动、毛刺影响，需网表+寄生+SAIF 的门级功耗分析确认（见功耗报告怎么读）。
4. 别把常量隔离做成常 1：确认守卫使能没有被恒值优化、在典型场景里确实有足够的关闭周期。

八补、守卫使能从哪来：valid/ready 与数据通路协议

操作数隔离能不能落地，很大程度取决于设计里有没有一个「早于运算、可靠表示本拍结果是否有效」的使能。最干净的来源是数据通路自带的握手/有效协议：

• valid/ready（AXI-stream 类）：当且仅当 valid&&ready 时这一拍才真正发生一次有效传输与运算。把这个「成交」信号做守卫，未成交周期全部冻结操作数，是流式 DSP/加速器里最常见、收益也最大的做法。要注意守卫用的是「这拍进入运算单元」的有效信号，而不是更下游的 ready，时序上要保证它在操作数到达前已稳定。
• 使能链/有效位随数据流水：多级流水里让一个 valid 位和数据并排走相同级数，每一级只用本级 valid 守卫本级组合逻辑。这样无论气泡（bubble）出现在哪一级，空闲级的 ALU/乘法器都不翻转。
• 命令/状态机译码：非流水控制器里，用操作码译码出「本周期乘法器是否被使用」做守卫；当指令用不到乘法器时冻结其输入。
• 总线广播的反例：共享数据总线每拍都在换值，挂在总线上的多个运算单元若不加守卫会全部跟着翻转。给每个单元加「选中」守卫后，只有被选中的单元动，其余保持。

一个落地细节：守卫使能本身往往也是一片组合逻辑，如果它在关键路径上（和操作数同一拍才算出），会恶化时序。实践中常把有效/选择信号提前一拍寄存，用上一拍末已知的信息决定这拍是否放行操作数，既满足守卫的建立时间，也便于综合。这会让「丢弃」判断延迟一拍，需要微架构在反压/气泡处理上配合，但对大多数吞吐型数据通路是值得的。

与时钟门控的协同再强调一次：若操作数寄存器本身已被时钟门控（en=0 时寄存器输出保持），它们驱动的组合逻辑输入自然恒定，OI 已被隐式实现，就不必再串一层与门；只有当操作数来自未被门控、仍在变化的源（如总线、其他活跃模块、组合旁路）时，才需要显式加输入守卫。判断顺序应是：先看门控能否冻结上游寄存器，不能再上显式 OI。这样可避免在数据通路上叠加冗余守卫、白白损失时序裕量。

九、常见误区

• 在输出端加 MUX 当 OI：内部组合逻辑照翻，只省了下游。
• 对每拍都用的关键路径做隔离：损时序、零省电，净亏。
• 守卫使能和有效数据错位（尤其流水）：导致功能性丢算。
• 以为综合自动 OI 能覆盖全部：跨模块、复杂丢弃条件常需手动。
• 只看结构插入、不看活动率：没有真实占空比数据，OI 很可能白做。

结语

操作数隔离是时钟门控的「组合逻辑补集」：CG 管时钟和寄存器，OI 管那些没有时钟、却在结果被丢弃时仍空转的数据通路。它的原理简单到只是在输入加一道使能守卫，但要做对必须同时想清楚三件事——守卫加在输入还是输出、时序余量够不够、这个单元在真实负载下到底有多少周期在空算。把「这个运算的结果这一拍有人要吗」变成 RTL 设计时的本能提问，能在不增加电源域复杂度的前提下，从乘法器、ALU、大加法器里稳定地抠出动态功耗。

一句话收口：时钟门控让寄存器别白存，操作数隔离让组合逻辑别白算——前者守时序逻辑，后者守数据通路，合起来才封住动态功耗的两个主要来源。 下一篇进入漏电与动态都占大头的存储器低功耗。

总结

操作数隔离治的是时钟门控管不到的纯组合数据通路：乘法器、ALU 等没有时钟可关，只要输入在变、即使结果被丢弃也全程翻转并伴随毛刺，正解是在输入端（不是输出端）加由 valid/采用信号控制的与门或使能锁存，把无效周期的操作数冻成常量；最干净的使能来自 valid/ready 握手并最好提前一拍寄存。它与 CG 互补且能被使能触发器隐式实现，工程约束是守卫串入的门延迟可能压关键路径（可先流水化），是否值得做必须用真实 SAIF 按空算周期占比算净收益，而不是见到乘法器就隔离。
