芯片 binning:同一批硅为何分成不同速度、功耗与温度等级
芯片 binning 是按规定的测试项目、条件和判据,把器件分配到不同参数或功能类别的过程,中文常称“分 bin”“分档”或“分箱”。同一片晶圆上的芯片采用相同设计,却可能得到不同最高工作频率、漏电流或可用功能范围,这并不自动意味着低档位芯片已经损坏。要读懂分档,需要把工艺波动、测试判据和产品规划放在一起看,也要与老化测试 burn-in 的早期失效筛选区分开:前者主要描述器件落在哪个规格类别,后者关注特定应力下是否暴露潜在缺陷。
本文要回答的问题
- 相同设计、同一批制造,为什么仍会形成速度、功耗和温度能力差异?
- 测试限怎样把连续参数变成离散 bin,guardband 又保护什么?
- 频率、电压与温度为什么不能脱离测试条件单独排名?
- 降规、关闭部分功能与营销 SKU 之间是什么关系?
- 测试误差和复测应怎样处理,为什么不能把低档理解为必然损坏?
一、芯片 binning 的起点是参数分布,不是一条好坏排行榜
制造中的微小差异会改变晶体管与互连的实际特性。掺杂、栅极尺寸、线宽、薄膜厚度和接触状态都可能围绕目标值波动;波动既可表现为不同晶圆、不同批次之间的差异,也可表现为同一晶圆不同位置、甚至同一芯片不同区域之间的差异。这里说的是设计周围存在的统计变化,并不意味着每颗芯片都有一个可直接观察的“体质分数”。
这些物理差异经过电路后,会投射到不同可测参数上。某条关键路径的延迟影响可达频率,某些节点的泄漏影响静态功耗,局部功能电路能否满足判据影响功能配置,封装与热特性还会参与温度等级的判断。于是,同一批器件面对的不是一维排序,而是多维参数空间。
这张图的四组参数彼此相关,却不能合成一个永远有效的名次。例如,一颗器件可能速度档位较高,同时静态电流也较大;另一颗速度稍低,却更适合重视功耗的产品。分箱的目的正是让这些差异进入可管理的规格类别,而不是用“好片”“坏片”掩盖应用需求。
| 波动出现的层次 | 可能影响的观察对象 | 不能据此直接断言 |
|---|---|---|
| 批次或晶圆之间 | 某批器件的参数中心与离散程度 | 某一批所有个体都优于另一批 |
| 同一晶圆不同位置 | 延迟、泄漏等参数的空间差异 | 固定位置必然对应固定产品档 |
| 同一芯片不同区域 | 局部路径、存储阵列或功能模块裕量 | 任一局部边缘就等同于整片失效 |
二、测试限把连续量测变成离散类别,但边界不是自然裂缝
量产测试通常不会直接测量抽象的“工艺强弱”,而是测量功能结果、时序、电流、电压或其他规定参数。测试程序为每项结果配置条件与判据,再把一个或多个结果映射到 bin。连续参数被测试限切成离散类别,才形成可追踪、可包装和可交付的产品分组。
读这条流程时,蓝色部分强调“先控制条件再量测”,橙色是判据映射,紫色是异常处置。bin 不是芯片天然长出来的标签,而是测试结果与产品规范共同产生的分类。更换测试温度、负载、向量覆盖或判定条件后,同一器件的结果可能改变,所以脱离测试上下文只报一个 bin 名称,信息并不完整。
测试限也不应被想象成两侧存在截然不同的人造物理断层。靠近界限的器件,真实参数可能非常接近,只是落在了判据两边。制定限值时会考虑设计规格、制造能力、量测不确定性与出货风险;**guardband(保护带)**是在判定上预留裕量的一类做法,用来降低测量误差、条件漂移或后续变化导致误交付的风险。它的大小和施加方向必须由具体产品与测试方法决定,不存在可跨产品套用的通用数值。
| 判定对象 | 需要同时记录的条件 | 单纯比较数字会漏掉什么 |
|---|---|---|
| 频率或时序结果 | 电压、温度、测试模式与负载 | 达标条件是否相同 |
| 电流或功耗结果 | 工作状态、温度、供电与量测路径 | 动态、静态分量是否混淆 |
| 功能结果 | 测试覆盖、配置与失效判据 | 未测功能是否被误当成已验证 |
| 温度等级 | 规定工作范围、封装与适用测试条件 | 范围外表现是否被无依据外推 |
三、频率、电压与温度是一组关联条件,不是三根独立旋钮
数字电路能够稳定工作的频率,取决于信号路径能否在时钟要求内完成传播与捕获。电压变化会影响器件驱动能力和延迟,温度也会改变晶体管与互连行为;不同工艺、工作区和电路结构下,各因素的相对作用并不完全相同。因此,不能背一条“温度越高速度一定越慢”或“提高电压就能无条件提速”的口诀,更不能由此推出可自行改变出厂档位。
速度 bin 的合理表述是:某器件在规定电压、温度、测试模式与判据下被分入相应频率类别。若离开这些条件,原有测试结果不自动覆盖新的工作点。实际产品规格还可能同时约束多组工作点、不同功能模式和温度范围,单凭一次最高频率观察无法还原整张规格表。
这种关联也解释了速度 bin 与功耗 bin 为什么需要分别管理。较高工作电压常会增加动态功耗,并可能影响泄漏;但产品在实际任务中的能量还与执行时间、时钟和电源管理、负载状态有关。把“高速档”直接等同于“任何场景都更耗电”,或者把“低功耗档”直接等同于“完成同一任务总能量一定更低”,都缺少条件。
对使用者最重要的边界是:同一产品型号也必须遵守其订购规格和配套工作条件。芯片 binning 是制造与测试环节对产品能力的分类,不是给终端用户的超频许可。即使某颗低档器件在非规定条件下看似还能运行,也不能据此改写数据手册、扩大温度范围或免除系统验证。
四、速度、功耗、功能和温度 bin 服务不同产品目标
多维分箱让制造方可以把供应与不同需求匹配,而不是只保留分布最窄的一小段。服务器、移动设备、嵌入式控制或宽温应用对频率、静态功耗、可用资源和环境范围的权重不同;同一参数分布可以因此支撑多种产品组合。这里的产品组合不是把测试标签换个名字那么简单,还要经过各自完整的功能、参数和质量判定。
| bin 的关注点 | 对产品规划的价值 | 常见误读 |
|---|---|---|
| 速度或时序 | 匹配不同性能档位与工作点 | 低频档就是存在物理损伤 |
| 功耗或泄漏 | 匹配散热、供电与能效目标 | 低功耗档在所有任务中都更节能 |
| 功能或资源配置 | 形成不同可用资源的产品规格 | 被关闭的部分必然已经损坏 |
| 温度或环境类别 | 匹配规定使用范围与封装方案 | 窄温档器件必然不能在范围外启动 |
功能 bin 尤其容易被误解。某些产品系列共享同一硅设计,通过制造测试、配置和验证形成不同资源数量或功能范围的型号。被关闭的模块可能是为了匹配产品组合,也可能与局部测试结论有关;仅凭“部分功能未开放”无法区分原因。只要整颗器件满足其销售型号的全部规定,它就是该规格下的合格品,而不是一颗等待修复的残片。
**测试 bin 与营销 SKU(Stock Keeping Unit,最小存货单位,这里指可订购产品型号)有关联,但不完全同义。**测试 bin 是制造测试和分流中的工程分类,可能包含内部参数、工序或处置信息;SKU 是面向订购与交付的产品定义,还包含封装、温度范围、功能配置及其他商业和质量约束。多个测试类别可能汇入同一 SKU,一个测试类别也可能按后续配置进入不同产品,最终应以订购型号的规范为准。
五、良率与产品组合共同决定分箱价值,不是只追求最高档比例
良率讨论关注多少器件满足特定判据,而分箱进一步关心这些合格器件分别满足哪些规格。若只用一个最高档比例评价制造,可能忽略其他档位的真实需求,也可能把本来能以合适规格交付的器件误判为没有价值。合理的分箱策略会在测试成本、覆盖风险、各档需求与供应稳定性之间求平衡。
市场需求并不会自动服从硅片参数分布。某些时期高档产品需求较大,另一些应用则更需要低功耗或特定温度范围。产品规划可以调整设计和测试策略、优化规格组合,但不能通过改名把未满足判据的器件变成合格品。反过来,为追求账面高档比例而过度收紧边界,也会增加测试与复测负担,并可能损失原本可交付的器件。
分箱结果还能反馈制造与设计。如果某类参数持续偏向边界,工程团队应结合批次、位置、测试条件和失效特征分析原因,而不是只调整标签。长期累积损伤则另有可靠性问题,例如电迁移的渐进损伤机制不能靠一次分箱永久排除;分档证明的是当前规定判据下的类别,不是未来任意使用条件下的寿命承诺。
六、测试误差、guardband 与 re-test 必须留在受控边界内
量测系统有分辨率、校准、接触、供电和热稳定性等限制,器件本身也可能出现间歇行为。边界附近的一次读数不应被包装成无限精确的真实参数。guardband 可以提供判定裕量,却不能消除所有误差,更不能弥补测试覆盖不足;若测试系统本身异常,增加保护带也未必能恢复结论可信度。

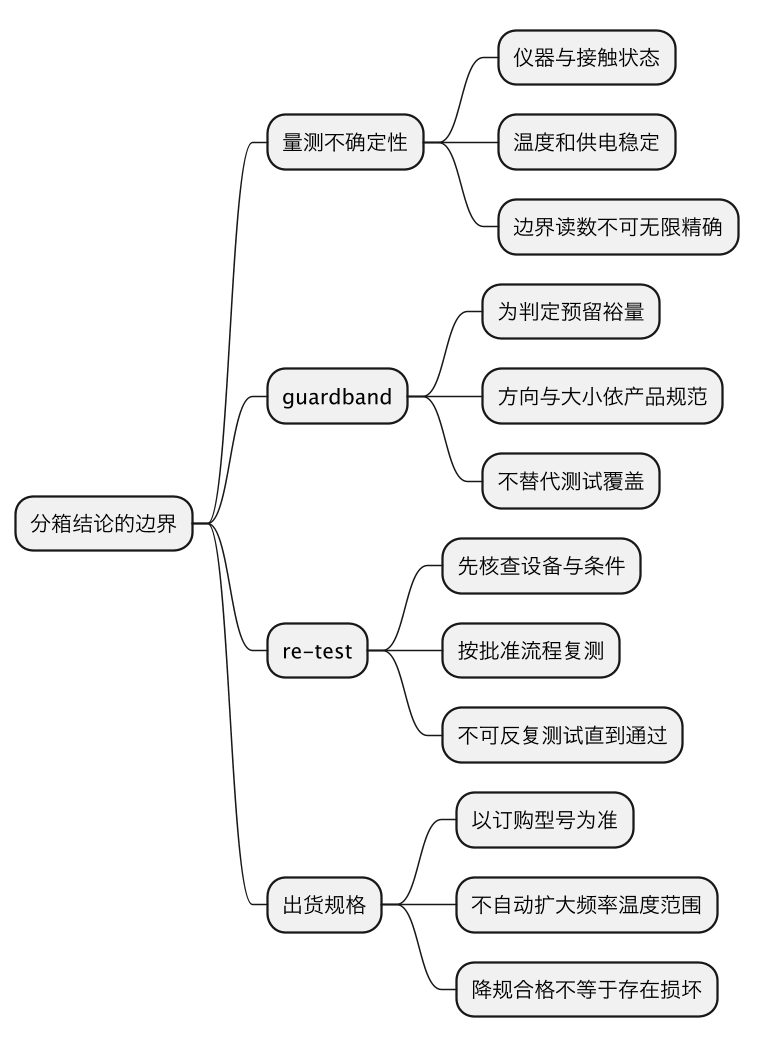

这张关系图把“能否复测”和“如何解释复测”放在同一边界里。re-test(复测)可以用于核查接触不良、设备异常或受控条件下的结果确认,但必须有预先规定的触发条件、次数、数据保留和最终判定规则。若把多次结果只挑最好的一次,或者反复测到通过就出货,复测便从误差管理变成规避判据。
对于跨 bin 或降规处置,也不能只看某一项最好结果。目标规格要求的全部功能、参数、温度和质量判据都要满足,必要时应按目标规格重新完成适用测试。低一档产品可以是完全合格、可长期交付的产品;“降规”描述的是它进入另一套规格,不证明内部有损坏,也不允许把尚未满足该套规格的器件借此放行。
这一篇在知识体系里的位置
本篇把芯片 binning放在制造波动、量产测试和产品规格的交叉处:老化测试 burn-in 的受控应力筛选回答早期缺陷暴露问题,闩锁与 ESD 的专门评价回答特定鲁棒性问题,天线效应的制造期损伤则对应另一种具体机理。它们都可能影响制造结果,却不能被一个速度或功耗 bin 代替。理解分箱后,阅读产品数据手册时应继续核对完整订购规格,而不是寻找一颗抽象的“最好芯片”。
总结
芯片 binning 把工艺波动形成的多维参数差异,在规定测试条件和判据下映射为速度、功耗、功能或温度等类别。测试限制造离散边界,guardband 管理部分判定风险,受控复测处理异常与不确定性;这些机制都不提供无来源的通用阈值,也不允许反复测试直到通过。频率、电压和温度必须结合解释,同一型号始终受订购规格约束,分箱不等于超频许可。测试 bin 与营销 SKU 相关但不完全同义,降规品只要满足其目标规格就是合格品,不能被理解为必然损坏。
