AXI4 完整协议：五通道、burst、outstanding 与 ID 保序
更新时间：2026-09-06。本文是「集成电路大类 · 芯片设计」**进阶层（intermediate）**第六篇新正文（#08）。上一篇 AXI4-Lite 从机设计 练了五通道握手，这一篇讲完整 AXI4 为什么能扛内存带宽——三个 Lite 没有的机制：burst、outstanding、ID 保序。入门铺垫见 AMBA 入门 与 片上总线 AMBA 枢纽页。
本文要回答的问题
- burst 怎么传？INCR/FIXED/WRAP 三种模式各用在哪？
- outstanding 是什么，为什么它让总线变快？
- 多笔事务在途，返回顺序乱了怎么办？ID 规则怎么说？
- AXI4 比 AHB/AXI3 强在哪？
一、burst：一个地址带一串数据
Lite 每传一个字都要走一次「地址握手 + 数据握手」，访问 DDR 这种连续地址时一半带宽浪费在地址上。burst 只发首地址，随后连续传 AxLEN+1 拍（AXI4 最长 256 拍）：
| 信号 | 含义 |
|---|---|
| AxLEN | 拍数 − 1（0–255） |
| AxSIZE | 每拍字节数（2^SIZE，如 3'b011 = 8 字节） |
| AxBURST | INCR：地址递增（访存主流）；FIXED：地址不变（FIFO/寄存器）；WRAP：递增到边界回绕（cache line 回填） |
| WLAST / RLAST | 最后一拍拉高，标志 burst 结束 |
例：首地址 0x0、LEN=15、SIZE=3（8B）、INCR → 传 16 拍共 128 字节，地址 0x0,0x8,…,0x78，正好一个 cache line。WRAP 与 INCR 的区别在于跨 16 拍边界后地址回绕到首地址——供 CPU 只缺 cache line 中一个字时「先给缺的那个」用。
二、outstanding：把延迟藏起来

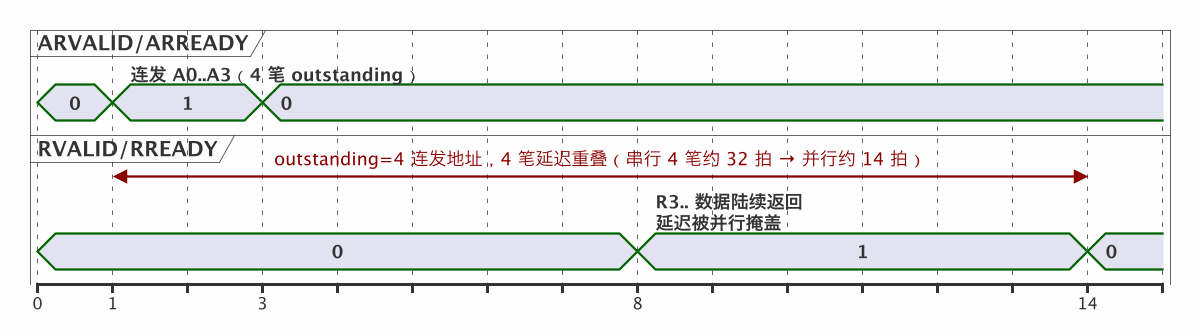

即使有 burst，一笔事务仍要等「地址到内存 → 内存访问 → 数据回来」的往返延迟（DDR 可达几十拍）。若发一笔等一笔，总线大部分时间在空等。**outstanding（未决事务）**允许主机不等响应连续发多笔地址，N 笔事务同时在途：
这就是「带宽 = 频率 × 位宽」能跑满的前提——latency 被 outstanding 深度掩盖。从机/interconnect 必须为每笔在途事务维护缓冲（存地址、ID、控制信息），所以「支持多少 outstanding」是接口配置参数（通常 4–32）。写侧同理：AW 与 W 可以分开发，B 响应最后统一回来。
三、ID 与保序：多笔在途的交通规则
多笔事务同时在途，返回顺序可能与发出顺序不同（慢的从机、interconnect 路由），用 AxID 给每笔贴标签，规则：
- 读：同一 ARID 的数据必须按地址发出顺序返回；不同 ID 之间允许乱序（completion 可以先回）——主机靠 ID 把数据对回原请求；
- 写：同一 AWID 的 W 数据必须按序；不同 ID 的数据允许交织（interleave）（AXI4 其实已禁止写数据交织，interconnect 不再支持，但协议概念要懂）；
- 写响应 BID 对应 AWID。
ID 还有个妙用：interconnect 可以扩展 ID 位宽加上「主机号」前缀，实现多主机路由。不允许乱序的简单从机可以把所有响应按 FIFO 序回、ID 透传，牺牲一点性能换简单。
四、属性信号与独占访问
| 信号 | 作用 |
|---|---|
| AxCACHE | 可缓存/缓冲/写分配等属性，告诉 interconnect 和 cache 这笔访问怎么处理 |
| AxPROT | 特权级、安全/非安全（TrustZone）、指令/数据访问 |
| AxLOCK + 独占监控 | exclusive access：先读某地址，再条件写，期间被别人改过则失败——无锁队列/信号量的硬件原语 |
| WSTRB | 写字节使能，burst 中逐拍可部分字节有效 |
五、为什么是 AXI4 赢了
对比老一代 AHB（见 AHB/APB 与桥接 #09）：AHB 是单通道、共享总线、三态驱动，同一时刻只能一对主从通信、无法 outstanding、仲裁靠中央 mux；AXI 五通道分离 + valid/ready 点到点 + 多 outstanding，天然适合多 master、高频率、宽数据（128/256/512 位）互连，所以今天从 MCU 到服务器 SoC 内部全是 AXI 骨架。AXI3→AXI4 的主要变化：burst 上限 16→256、去掉写数据交织、新增 QoS（AxQOS）。
带宽估算：理论峰值 = 位宽 × 频率（如 128bit @ 1GHz = 16GB/s）；实际效率取决于 burst 长度（越长越好）、outstanding 深度（够深才能掩盖 DDR 延迟）、反压气泡（见进阶 #06）。性能建模与实测是进阶 #41 的专题；更大规模的互连进化为 NoC（#42），多核共享内存还要在 AXI 上加缓存一致性（ACE/CHI，#43）。
相关与延伸
上一篇：AXI4-Lite 从机设计。下一篇：AHB/APB 与桥接：低速外设总线怎么挂。入门铺垫：AMBA 入门、片上总线 AMBA；握手机制见 valid/ready 握手；DMA 怎么用 AXI 搬数见 中断与 DMA 与进阶 #27 DMA 引擎设计；性能建模见进阶 #41，NoC 见 #42，一致性见 #43。
总结
AXI4 靠三件套扛带宽：burst（一个地址传 256 拍）、outstanding（多笔事务在途用并行掩盖访存延迟）、ID（同 ID 保序、异 ID 可乱序）；五通道点到点 valid/ready 取代 AHB 共享三态总线，是现代 SoC 数据面的通用骨架。
