时序签核一般迭代多少轮：量级经验与收敛判据 ​

时序签核（timing signoff）是流片前最后一道时序关卡：用签核级 STA 工具在全部 PVT corner 下确认设计没有任何 setup/hold 违例。几乎所有第一次负责签核的工程师都会问同一个问题——这一般要迭代多少轮才算完？这个问题的背景知识可以参考 静态时序分析基础 与 时序收敛迭代方法论，本篇只聚焦「轮数」这一个点。

本文要回答的问题 ​

  • 时序签核一般迭代多少轮，新模块和老设计差多少？
  • 为什么「轮数」本身不是一个好的收敛指标？
  • 判断签核收敛真正该看哪三个信号？
  • 一个真实项目里的迭代曲线长什么样？
  • 关于迭代轮数最常见的几个误区是什么？

简短结论 ​

没有一个适用于所有项目的固定轮数，但量级经验是有的：

  • 全新模块初签：5 到 10 轮很常见，第一次拿到完整违例报告时 WNS 往往差几十甚至几百皮秒，前 3 轮通常都在处理结构性问题。
  • 成熟设计的例行签核（网表小改、constraint 微调后重跑）：1 到 3 轮即可收口，理想情况是首轮就接近干净。
  • 真正决定能不能收口的不是轮数，而是趋势：WNS/TNS 是否单调改善、违例路径是否越来越集中、违例类型是否从「结构性」退化成「零星修得动」的。轮数多但趋势向好是健康的；轮数少但每次违例构成都在漂移，反而是危险信号。

一、为什么新模块要 5 到 10 轮 ​

新模块的签核迭代不是在「修时序」，而是在「暴露问题」。首轮完整 STA 报告跑出来后，典型会发现几类此前根本没暴露的东西：SDC 约束本身的缺陷（漏写的 false path、错误的 clock group）、跨模块接口的时序预算错误、物理实现阶段的拥塞热点反映到关键路径上。这些问题每一个都可能要求回综合或回布局布线，一来一回就是一轮。

下面这张对比卡把新模块和成熟设计的迭代特征放在一起，可以看到两者的差异不只是轮数，而是从违例来源到每轮修复手段的整个构成都不同。

新模块初签 vs 成熟设计例行签核的迭代画像

读这张卡抓一个要点：左右两栏的本质差异是「违例类型构成」。新模块的违例里混着约束错误、结构缺陷和真正的时序违例；成熟设计的违例几乎只剩真正的物理时序问题。后者才是 ECO 几刀就能修掉的，前者每一轮都可能推翻一部分前一轮的工作。这也是为什么问「多少轮」之前要先问「设计处于什么阶段」。

二、收敛判据一：WNS/TNS 趋势 ​

WNS（Worst Negative Slack，最差负裕量）和 TNS（Total Negative Slack，总负裕量）是每轮签核后最先看的两个数。健康的收敛曲线是：WNS 逐轮向 0 靠拢，TNS 下降速度比 WNS 更快——这说明你不仅在修最差的那条路径，也在成片地消灭违例。

真正需要警惕的曲线形态有三种：WNS 反复横跳（修 A 路径时动了共享逻辑，把 B 路径打爆）；WNS 不动了但 TNS 还在涨（违例面在扩散）；WNS 卡在 -20ps 左右若干轮不动（遇到了结构性瓶颈，ECO 手段已经不够，需要回 RTL 或重布局）。这三种形态都不能靠「再跑一轮」解决，对应的处置手段见 时序 ECO 方法论。

三、收敛判据二与三：违例集中度与类型构成 ​

第二个判据是违例路径的集中度。把每轮的违例路径按起点/终点寄存器分组，如果违例从「散布在全芯片各个角落」逐轮收敛到「集中在两三个已知热点模块」，这是健康的；如果每轮冒出来的违例都在新的地方，说明约束或时钟树有问题，继续 ECO 只是在打地鼠。

第三个判据是违例类型构成。setup 违例多、hold 违例少，说明数据路径偏紧但时钟结构尚可；hold 违例成片出现往往是时钟树偏差问题；max transition/max capacitance 这类 DRC 型违例混在时序违例里，则提示要先修电气规则再谈时序。不同构成的处置优先级完全不同，详细的分诊流程见 STA 报告评审分诊流程。

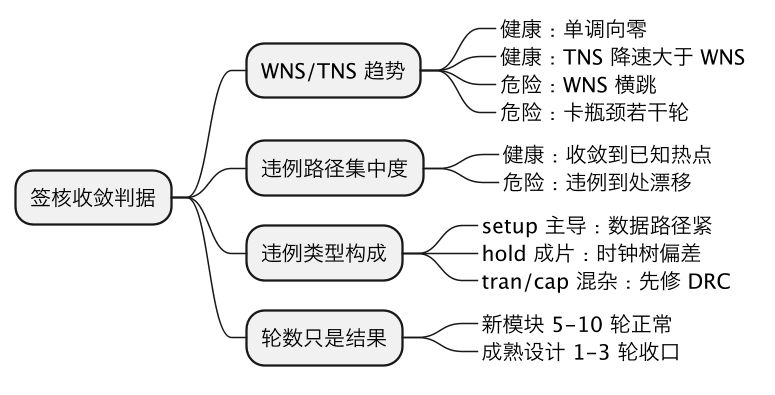

下面这张思维导图把三个判据和它们对应的「健康/危险」信号组织在一起，可以作为每轮签核后自查的 checklist。

时序签核一般迭代多少轮：量级经验与收敛判据 示意图（第 2 张）

这张图的读法是自顶向下：三个判据是并列的第一层，每个判据下挂「健康」与「危险」两组信号；最下面一支单独放「轮数」，提醒它只是前三个判据共同作用的结果，而不是可以独立优化的目标。每轮跑完 STA，按这三个判据各打一次分，比盯着轮数计数器有用得多。

四、一个典型的迭代例子 ​

以一个新做的 200 万门级模块为例，一条典型的签核迭代路径是：

轮次主要动作WNS（setup）违例构成
第 1 轮全 corner 首跑-380 ps大量接口违例 + 约束缺陷
第 2 轮修 SDC、补 false path-210 ps接口违例消失，热点浮现
第 3-5 轮回综合/重布局热点模块-95 ps → -40 ps集中到 2 个模块
第 6-8 轮ECO：VT swap、单元放大、插 buffer-15 ps → 0零星 setup + 少量 hold
第 9 轮复跑全 corner 确认0干净

这条曲线里值得注意的不是「9 轮」这个数字，而是第 3 到 5 轮那段平台期——WNS 从 -95 到 -40 走得慢，因为结构性问题必须回物理实现修，每轮要等完整流程。如果第 5 轮还看不到收敛迹象，就该启动降级预案（降频目标或砍功能），而不是继续赌下一轮。迭代的追踪与看板化做法可参考 ECO 迭代收敛追踪。

五、常见误区 ​

  • 误区一：轮数越少团队越厉害。 首轮干净往往只是因为约束没写全、corner 没跑全。把「首轮零违例」当 KPI，会诱导团队少跑 corner。
  • 误区二：轮数多就是失败。 新模块 8 轮收口、每轮趋势向好，远好于 3 轮但每轮违例漂移。轮数要和趋势一起看。
  • 误区三：只看 setup 不看 hold。 setup 干净后 hold 违例成片冒出来是常见剧本，签核口径必须是 setup 和 hold 同时清零。
  • 误区四：把 WNS=0 当终点。 还要确认 unconstrained endpoint 为零、所有 mandatory check（max tran/cap/fanout）干净，签核清单见 流片前最终检查流程。

这一篇在知识体系里的位置 ​

本篇回答「迭代多少轮」这个量级与判据问题，属于时序签核方法论簇的入门问答。向上，完整的收敛策略见 时序收敛迭代方法论；向下，具体每轮怎么修见 时序 ECO 方法论，签核工具侧的实践见 PrimeTime 签核 STA。想先搞懂每轮迭代里那份报告在看什么，推荐 建立时间检查原理：从公式推导到 OpenSTA 报告逐列解读。

一句话总结 ​

时序签核没有固定轮数：新模块初签 5 到 10 轮、成熟设计例行签核 1 到 3 轮是常见的量级；真正能告诉你「快收口了」的不是轮数计数器，而是 WNS/TNS 单调改善、违例向已知热点集中、违例类型退化为可 ECO 修复的零星问题这三条趋势信号。
