FPGA 入门 10：Vivado 工程上手——从建工程到下载

更新时间：2026-09-12。本文是 fpga/ 入门层第 12 篇。开发板与工具安装见 开发板与工具链，完整流程概念见 开发全流程，管脚约束见 XDC 约束入门。本篇是 Vivado 的逐步操作手册：从建工程到把比特流下载进板子，每一步点什么、看什么报告、报什么错怎么查。

本文要回答的问题

• 新建 Vivado 工程时每个选项（RTL Project、Do not specify sources、目标器件）是什么意思、选错会怎样？
• 综合（Synthesis）和实现（Implementation）到底差在哪，分别产出什么、看什么报告？
• Timing Summary 里的 WNS/WHS/TNS 是什么，红了先查什么？
• 怎么用 Hardware Manager 连接板子、确认 JTAG 链路通、下载比特流/烧 Flash？
• 常见报错（器件选错、管脚不对、端口找不到、license 缺 IP、改了没生效）如何对号入座？
• 第一次跑完整流程，有哪些必须逐项打勾的检查点？

〇、开始前的准备清单

点下「New Project」之前先备齐，能避免 80% 的返工：

• [ ] 已安装支持目标器件的 Vivado（免费 ML Standard/WebPACK 对 Artix-7 等中低端足够）；
• [ ] 知道板子上 FPGA 完整型号（如 xc7a35tfgg484-2，看芯片丝印或板子手册）；
• [ ] 有可综合 RTL（.v/.sv）、testbench（仿真用）、板级约束（.xdc，用厂商 master XDC）；
• [ ] 装好板载下载器驱动，一根能传数据的 USB 线，板子供电正常；
• [ ] 心里清楚板载时钟频率（决定 create_clock -period）。

型号、约束、时钟这三样是「物理事实」，必须来自你的具体板子，不能照抄别的教程（为什么见 XDC 入门）。

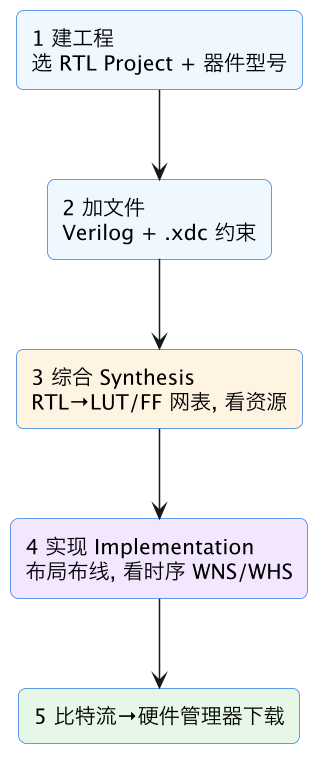

一、五步流程

二、每步看什么

步骤	产物	检查点
综合	网表	Utilization 资源是否合理
实现	布局布线	Timing Summary：WNS/WHS ≥ 0
比特流	.bit 文件	无 DRC 错误
Hardware Manager	板上运行	能识别器件 ID、Program 成功

三、下载前的新手检查清单

1. 器件型号与开发板丝印完全一致（型号+封装+速度档）；
2. .xdc 用开发板厂商主控约束（管脚/电平标准已验过）；
3. 时钟约束 create_clock 写对周期；
4. 综合后看资源没爆满，实现后时序无红叉；
5. Hardware Manager 看到器件再 Program。

四、分步操作详解（对应菜单与报告）

第 1 步：新建工程并选对器件

File → New Project：工程类型选 RTL Project（不是 I/O-only 或示例工程）；勾选/不勾选「Do not specify sources at this time」决定是否稍后手动加文件；最关键的是在器件选择页按板卡丝印精确选中 Part（Family/封装/速度等级过滤），或在 Boards 标签选装有板卡支持包（如 Digilent）的对应板子。选错器件后面的管脚和下载全会错。工程路径不要有中文、空格或特殊字符，建议放在短路径下。

第 2 步：加入设计、约束与仿真文件

• Add Sources → Add or create design sources：加入顶层和子模块 .v/.sv，并确认其中一个被设为顶层（top，右键 Set as Top）。
• Add Sources → Add or create constraints：加入板级 .xdc（管脚 + 时钟）。
• Add Sources → Add or create simulation sources：加入 _tb.v，testbench 不参与综合。
• Sources 窗口能看到层级树；若顶层没识别、模块灰掉，多半是模块名/文件名不一致或有语法错误。

第 3 步（强烈建议先做）：行为仿真

Flow → Run Simulation → Run Behavioral Simulation，在 testbench 里加波形、复位、激励，确认逻辑功能对。仿真秒级、不依赖芯片，应在综合前把功能问题清掉（方法见 Testbench 与仿真）。

第 4 步：Run Synthesis（综合）

Flow → Run Synthesis。综合把 RTL 映射成 LUT/FF/BRAM/DSP 网表。完成弹窗后先看：

• Utilization（资源利用）：LUT/FF/BRAM/DSP 是否符合数量级预期，有没有异常暴涨（推断失败信号，见 开发全流程 的读报告一节）。
• Schematic（原理图）：打开综合后的电路，确认没有意外 latch、结构和你想的一致。
• 综合日志的 Critical Warnings：inferred latch、multi-driven、端口/时钟未约束等先清零。

综合阶段还不知道时序是否过，所以不必在此纠结 WNS（此时未布局布线，延迟是估计）。

第 5 步：Run Implementation（实现）+ 看时序

在综合完成弹窗选 Run Implementation（或 Flow 里点）。这一步真正布局布线，耗时最长。完成后重点看：

• Timing Summary：WNS（最坏建立裕量）、WHS（最坏保持裕量）都要 ≥ 0；TNS 应为 0。绿色 met 表示收敛，红色表示违例。
• Unconstrained Paths / Clocks / Ports：若有未约束时钟或端口，先回去补 XDC，报告「全绿」也不可信。
• Utilization vs 容量：占用率过高（如 LUT >80%）会拥塞、编译慢、时序差。

报红处理顺序：① 确认 .xdc 的 create_clock 周期与板载晶振一致；② 在时序报告里点开最差路径，看起/终点和经过了多少级逻辑；③ 对长组合路径插一级寄存器（流水线）或先降频验证；④ 需要时再用物理优化/retiming（进阶见 时序收敛方法）。

第 6 步：Generate Bitstream（生成比特流）

时序和 DRC 没问题后 Generate Bitstream 产出 .bit。若有未实现完成或 DRC 错误，按钮会失败——先回实现阶段解决，不要强行忽略 critical。

第 7 步：Hardware Manager 下载

Open Hardware Manager → Open Target → Auto Connect（首次可能 New Target 选本地服务器和下载电缆）。连上后：

• 能看到 xc7a35t 之类器件 ID，说明 JTAG 链路通、驱动正常；看不到则查 USB 线/驱动/供电/多器件链。
• Program device 选 .bit → Program，比特流经 JTAG 写入 FPGA，立刻生效但掉电丢失，适合调试。
• 要掉电保留：先把比特流转成 Flash 格式（Tools 里 Add Configuration Memory Device 选板载 SPI Flash 型号 → 写入 .mcs/.bin），再重新上电让 FPGA 从 Flash 配置。下载后 DONE 灯亮、设计开始运行。

五、常见报错对号入座

现象/报错	根因	处理
Auto Connect 找不到器件	驱动、USB 线（只充电）、供电、JTAG 链	装驱动、换数据线、确认供电
Part/package pin 报错、下载不到	工程器件型号与板子不符	按丝印重选 Part
cannot find port xxx	XDC 约束了顶层不存在的端口	对齐端口名、总线用 {sw[0]}
Place 失败/管脚非法	管脚号错、该脚不支持此电平/Bank	用厂商 master XDC、查 Bank Vcco
Timing 红色	约束错或逻辑路径太长	查 create_clock、插拍/降频
某 IP 报 license	用了付费 IP 或免费版不支持的器件	换免费 IP/器件，或装 license
改了代码现象没变	没重跑 out-of-date 步骤	重新综合→实现→比特流→下载
综合 inferred latch / multi-driven	RTL 组合漏分支/多驱动	默认值、default、拆多驱动（见 组合与时序）

六、新手高频小坑速查

坑	现象	正确做法
器件选错	管脚报错/下载失败	按丝印核对型号
没写时钟约束	时序报告不可信	create_clock 写实际频率
改代码没重跑	板子行为不变	重跑综合/实现/比特流
约束了不存在端口	cannot find port	xdc 与顶层端口对齐
LED 慢但以为错	计数看不到变化	计数到阈值翻转 LED

七、提高效率：Tcl 控制台、IP 与重跑机制

• 一切皆 Tcl：Vivado 界面操作在底部 Tcl Console 都有等价命令（如 launch_runs synth_1、open_run impl_1、report_timing_summary）。学会读这些命令，既能排错（报错时看控制台），也能把固定流程写成脚本一键重建工程（见 开发板与工具链 的 Tcl 自动化一节）。
• out-of-date 重跑：改了 RTL/XDC 后，相关 run 会标成过期；必须按「综合→实现→比特流」顺序重跑，只重下载不会包含新改动。可设综合后自动执行实现、实现后自动生成比特流，减少点击。
• IP 核：通过 IP Catalog 生成 PLL/FIFO 等，生成后要 Generate Output Products 并确保参与综合；IP 是 .xci 配置 + 可再生成产物，提交版本库时保留配置（IP 使用见 IP 核怎么调）。
• 看报告比反复下载重要：90% 的问题在资源、时序、DRC、未约束报告里已经写明，先读报告再上板，比「改一版下载一版」快得多。
• 片上调试：仿真和报告都查不出的板级问题，用 ILA/VIO 在真实芯片里抓信号（见 ILA 初用）。

八、读懂工程目录与 run 机制

第一次打开 Vivado 工程会被一堆文件绕晕，理清它们有助于定位问题和版本管理：

• *.xpr 是工程主文件（XML），双击它打开整个工程；*.srcs、*.runs、*.cache、*.gen、*.hw 是源引用和综合/实现/下载的产物目录。
• *.runs/synth_1、impl_1 分别放综合、实现的结果和报告；.dcp（design checkpoint）是某阶段的快照，可单独打开分析。
• 真正属于你的设计、需要进 git 的是：RTL（.v/.sv）、testbench、约束（.xdc）、IP 配置（.xci）和重建工程的 Tcl；*.cache/*.runs/*.gen 等大体积可再生产物应忽略（见 开发板与工具链 的版本管理一节）。
• 工程支持多个 run（不同约束/策略/器件并行实验），但入门用默认 synth_1/impl_1 即可。

「为什么我改了代码却没生效」绝大多数是 run 过期没重跑：Vivado 在状态栏提示某 run 为 out-of-date，需要重新综合并级联重跑实现和比特流；只点 Program 下载的还是旧 .bit。养成「改 RTL/XDC → Reset/重新综合 → 实现 → 重新生成比特流 → 下载」的闭环习惯。

九、手把手读一次 Timing Summary

实现完成后 Reports → Timing → Report Timing Summary 是最重要的报告，入门至少看懂这几块：

• Design Timing Summary：列出 WNS、TNS（setup）和 WHS、THS（hold），以及脉冲宽度检查 WPWS。健康状态是 WNS/WHS ≥ 0、TNS/THS 为 0。
• Clock Summary：识别到几个时钟、周期对不对、有没有 Unconstrained Clocks。若时钟数和你以为的不符（或出现未约束时钟），先修约束，时序数字才有意义。
• Intra-clock / Inter-clock 路径：同一时钟域内的路径、跨时钟域路径分开统计；跨时钟路径出现大负 slack 往往是缺少 CDC 电路或时钟分组约束（见进阶 CDC 亚稳态）。
• 展开最差路径：双击某条违例路径，能看到起点 FF、终点 FF、逻辑级数（logic levels）、布线延迟和数据到达/要求时间。逻辑级数太多（一条路径串很多 LUT/DSP）是 setup 违例最常见原因。

一个最小的判读流程：先确认时钟被正确约束（Clock Summary）→ 再看 WNS/WHS 正负 → 负则展开最差路径看是逻辑太深、约束错误还是跨时钟域 → 对症处理（插拍/降频/改约束），而不是盲目换策略或忽略。入门 LED/GPIO 工程周期极宽松，WNS 通常是很大的正数，重点是建立「实现后必看时序、不绿不上板」的习惯。

十、综合/实现策略与 DRC：进阶旋钮简介

• strategy（策略）：综合和实现都有默认策略及「更高性能/更少面积/更多物理优化」等选项。入门保持默认；时序紧张时可在不改 RTL 的前提下试性能导向策略，但先改架构（打拍、降 fanout）通常比换策略有效。
• 物理优化：实现可开 phys_opt_design，工具会在布局后对高扇出网络加复制缓冲、做局部 retiming，能再挤出一些时序余量。
• DRC（设计规则检查）：生成比特流前会跑 DRC，检查管脚冲突、配置脚误用、电平/Bank 不合法、未约束 IO 等。Critical DRC 必须处理，否则可能下载失败或硬件损坏。
• I/O Planning：综合后可用 Package Pins 视图以表格/图形方式分配管脚和电平并回写 XDC，适合管脚很多时操作，但最终仍以 master XDC 为准（见 XDC 入门）。

十一、下载与配置：JTAG、Flash 与多板常见问题

• JTAG 直下：Hardware Manager 里 Program 选 .bit，写 SRAM 立即生效、掉电丢失，调试迭代用。
• 烧配置 Flash：Add Configuration Memory Device 选择板载 SPI Flash 具体型号 → 生成并写入 .mcs/.bin（可选 erase/program/verify）→ 断电重启，FPGA 自动从 Flash 配置。写错 Flash 型号会编程失败。
• 看不到器件：依次查 USB 数据线（很多线只供电）、板载下载器驱动、板子供电、是否被其他程序占用 JTAG、多器件 JTAG 链是否在 Hardware Manager 配好。
• 能下载但 DONE 不亮/不运行：查配置模式管脚、Flash 内容、时钟是否起振、复位是否一直有效、关键管脚电平。
• 多板/多器件：一条 JTAG 链可能挂多颗 FPGA，Hardware Manager 要按链顺序正确添加器件，否则 ID 对不上。

记住分工：逻辑/功能问题优先在仿真解决，时序看实现报告，物理连不通才在 Hardware Manager 和原理图层面排查。三个层面不要混着猜，能极大缩短 bring-up 时间（完整 bring-up 方法见进阶 bring-up 检查清单）。

十二、一个完整的最小实操：让心跳灯跑起来

把前面步骤串成一个可照做的例子（完整代码见 第一个工程）：

1. 建工程：New Project → RTL Project → 选 xc7a35tfgg484-2（按你的板子改）。
2. 加 RTL：Add Design Sources，加入一个带时钟、复位、LED 的计数器分频模块（always @(posedge clk) 数时钟沿、到点翻转 LED）。
3. 加约束：Add Constraints 放入板子 master XDC 中本工程用到的几行——clk 的 PACKAGE_PIN + create_clock -period 10（100MHz 板）、rst_n、led 的管脚与 IOSTANDARD LVCMOS33。
4. 仿真：加 testbench（传小参数让翻转很快），Run Behavioral Simulation，看到 LED 按固定拍数翻转。
5. 综合：Run Synthesis，看 Utilization（几十个 FF/LUT）、schematic，确认无 latch 警告。
6. 实现：Run Implementation，看 Timing Summary 的 WNS/WHS 为正（1Hz 工程必然很宽松）。
7. 比特流与下载：Generate Bitstream → Open Hardware Manager → Auto Connect 看到器件 → Program。板子上 LED 约每秒翻转，即整条链路打通。

这一遍走通，你就亲手验证了「RTL 描述电路 → 综合成 LUT/FF → 布局布线 → STA 判时序 → 比特流配置 FPGA」的全流程。之后做 UART、FIFO、状态机，只是把第 2 步的 RTL 变复杂、约束随接口增多，工具流程完全一样。

十三、Vivado 常用界面、命令与 Quartus 对照

• Sources / Flow Navigator：左侧前者看设计层次，后者点综合/实现/下载；Tcl Console 在底部，所有点击都有对应命令，报错也在这。
• Reports 面板：综合后看 Utilization/Schematic，实现后看 Timing Summary、Utilization、DRO/DRC、Clock Networks，养成跑完先翻报告的习惯。
• 常用 Tcl（可在 Console 直接敲）：reset_run synth_1; launch_runs synth_1 -jobs 4、launch_runs impl_1 -to_step write_bitstream、open_run impl_1、report_timing_summary、report_utilization。把它们串进脚本即可一键构建。
• 多线程加速：Settings 里把综合/实现 jobs 设成 CPU 核数；大工程配合 OOC 综合 IP、增量实现缩短等待（见 开发全流程 的省时习惯）。
• 与 Quartus 的概念对照：

作用	Vivado	Quartus Prime
综合	Run Synthesis	Analysis & Synthesis
布局布线	Run Implementation	Fitter（Place & Route）
时序报告	Timing Summary（WNS/WHS）	TimeQuest/Timing Analyzer
约束	XDC（Tcl）	SDC + QSF
比特流	Generate Bitstream（.bit）	Assembler（.sof/.pof）
下载	Hardware Manager	Programmer（USB-Blaster）
系统集成	Block Design（IPI）	Platform Designer（Qsys）

界面、后缀、约束语法不同，但「综合→布局布线→时序→比特流→下载」的骨架和 LUT/FF/STA 的内核概念完全一致——这也是 Quartus 工程上手 能无缝对照的原因。

第一次用 Vivado 的环境与兼容性注意

• 版本与工程兼容：Vivado 工程通常只能由相同或更新版本打开，且打开后可能被升级、无法再用旧版本打开；团队务必统一版本（如统一某年.x 版本），避免「我能开你打不开」。安装时只勾选需要的器件家族可大幅省空间。
• 路径与字符：工程、源码、用户名路径里避免中文、空格和特殊符号；放到短路径、同步盘之外，否则综合/下载偶发诡异失败。
• 驱动与电缆：第一次用板载下载器要装 cable 驱动；Linux 下需配置 udev 规则和执行权限。Auto Connect 找不到器件时，先换一根能传数据的 USB 线（很多线只供电），这是最常见也最容易忽略的原因。
• 授权（license）与免费版边界：ML Standard/WebPACK 不支持高端器件和部分付费 IP，新建工程选器件时若列表里没有你的芯片或某 IP 报 license 错，多半是版本/授权问题，而非操作错误。
• 杀毒/同步盘占用：大工程编译时产生大量小文件，实时杀毒扫描或云盘同步会明显拖慢甚至锁住文件，编译期间可临时关闭或把工程移出同步目录。

仿真对、综合/上板怪：先怀疑这几件事

工具用熟后，真正耗时的是「为什么行为仿真通过，结果却不对」。按概率从高到低排查：①时钟约束缺失或周期写错，STA 结论失真；②组合块漏分支推断 latch、多驱动、组合环（看综合警告和 schematic）；③跨时钟域信号没做同步处理（仿真零延迟很难暴露亚稳态，见进阶 CDC）；④复位极性/释放和板子不一致，或部分寄存器没复位；⑤管脚、电平、时钟引脚、LED/按键极性与原理图不符；⑥把仿真专用写法（initial 给初值、#delay、$random）混进了可综合 RTL。记住那条主线：功能问题回仿真，结构问题对综合 schematic，时序问题看实现报告，物理问题查约束和原理图，四层分开，效率远高于反复全量编译碰运气。

常见提示与报告术语速查

第一次看 Vivado 日志会被术语淹没，下面这些高频词提前认识，能少走弯路：

• synth_design / opt_design / place_design / route_design / write_bitstream：依次是综合、优化、布局、布线、写比特流的底层命令，对应界面上的各阶段。
• Critical Warnings vs Warnings：前者通常必须处理（约束没生效、端口找不到、IP/许可问题）；普通 warning 要逐条判断，inferred latch、multi-driven、no load 等往往是 bug 前兆。
• WNS/TNS（setup）、WHS/THS（hold）、WPWS（脉冲宽度）：分别衡量建立、保持和时钟脉冲宽度裕量，全部非负才算健康。
• Logic Levels（逻辑级数）：一条时序路径上穿过的 LUT/运算级数，级数太多是 setup 违例主因，靠插寄存器切断。
• Fanout（扇出）：一个信号驱动多少负载，高扇出网络延迟大、易违例，常通过复制寄存器降低。
• Congestion（拥塞）：局部布线资源被占满，资源占用过高时出现，会恶化时序甚至布线失败。
• DONE / PROGRAM / INIT 管脚：配置状态脚，DONE 拉高代表配置成功、设计开始运行，是判断「比特流有没有真正加载」的硬件依据。

把这些术语和「综合看资源/结构、实现看时序/布线、下载看配置状态」对应起来，你就能在每一步快速判断该看哪份报告，而不是出了问题只会重新点一遍 Generate Bitstream。走完这篇，你应当能独立从零建一个 Vivado 工程、把 RTL 和约束加进去、先仿真再综合实现、读懂时序摘要、最终把心跳灯下进板子——这就是后续所有更复杂 FPGA 工程反复使用的同一条主干。

十四、自测要点与学习地图

自测：① 不看教程说出从建工程到下载的完整顺序及每步产物；② 解释综合和实现的区别、为什么时序报告看实现后的；③ 说明 WNS/WHS/TNS 的含义与红绿判断；④ JTAG 直下与烧配置 Flash 的区别、DONE 灯不亮说明什么；⑤ 列举至少 5 个常见报错及处理；⑥ 为什么改了代码现象没变、该重跑哪些步骤。

学习地图：先把概念流程读透 开发全流程；约束看 XDC 入门；动手跟做 第一个工程 LED 计数器；用 Intel 平台对照看 Quartus 工程上手；学调试看 ILA 初用；系统时序见进阶 静态时序分析。

十五、版本升级与工程迁移：让老工程在新工具里活下来

Vivado 版本更新频繁，你迟早会遇到「换了台电脑、版本不一样，老工程打不开或行为变了」。这一节讲清版本与迁移的机制和纪律，避免把时间浪费在工具环境上。

先理解版本号和工程的绑定关系。 一个 Vivado 工程在创建时就绑定了某个版本，目录里记录了版本信息；用更高版本打开通常会触发「升级（upgrade）」，过程不可逆或需要另存，而用更低版本打开高版本工程一般直接被拒。升级涉及两部分：工具工程格式，以及工程里例化的 IP 核。IP 尤其敏感——每个 IP 在每个工具版本下有自己的版本号和输出产物，升级工具后往往需要把 IP 也「Upgrade IP」并重新生成（Out-of-context 综合产物会失效重跑）。因此团队协作第一条铁律是：所有人统一并锁定一个经过验证的工具大版本（含小版本/补丁），写进 README，不要各自随手升级。

升级前必做的三件事：备份、看发行说明、记基线。 升级前用版本库提交或整体复制留一份能回到旧版本的完整工程；阅读目标版本的 Release Notes，特别留意你用到的 IP 有没有已知问题（errata）、时序或行为是否变化；记录升级前的基线指标——资源利用率、WNS/WHS、关键 IP 版本，这样升级后能逐项对比。很多「升级后时序不过了」「升级后某 IP 行为变了」的问题，只有靠升级前后的指标对照才能确认是工具变化而非自己改错。

优先用脚本重建，而不是直接搬工程目录。 如前面工程化章节所说，最干净的迁移方式是不携带任何 run 产物和本地路径：在新工具里用一份 Tcl 脚本（或由旧工程 write_project_tcl 导出）从 RTL、约束、IP 配置重新创建工程并编译。这样天然规避了绝对路径、缓存产物和版本残留导致的各种灵异问题。直接复制整个工程目录再升级，常常把旧的 run 结果、IP 生成产物、JTAG 缓存也带过去，出错时极难判断到底是哪一层不一致。

迁移到不同器件或板卡时的分层检查。 换器件（哪怕同系列不同型号）要核对的清单包括：封装引脚是否兼容、速度等级与资源容量、可用的时钟资源和 I/O Bank、IP 是否支持目标器件（部分 IP 对器件有要求）、约束里有没有写死器件相关属性。换板卡则几乎必然要重写物理约束（引脚和电平），但时序约束和 RTL 应保持可复用——这正是把「引脚物理约束」和「时钟时序约束」拆成不同 .xdc 文件管理的好处：移植时换一份物理约束，时钟约束原样继承。

升级后的回归验证不能省。 工程能在新版本里编译通过、比特流能下载，只说明「格式迁移成功」，不代表「功能与时序仍然正确」。升级后至少要重跑仿真回归、核对时序报告的 WNS/WHS 与旧版基线是否接近、上板做一次核心功能 smoke test。若时序余量本来就很薄，工具版本对布局布线算法的调整就可能让它从正变负，这不是玄学，而是不同版本优化策略差异所致。把「升级工具」当成一次需要回归的正式变更来管理，而不是点一下「Upgrade」就放心，你会避开大量团队级项目里最头疼的环境类故障。

十六、从「能点灯」到工程化：新手最该养成的七个习惯

走完完整流程后，真正拉开差距的不是会不会点按钮，而是有没有工程化习惯。这一节把前面分散的建议收束成七条可执行的纪律，每一条都对应一个新手常见的时间黑洞。

一，先仿真、后上板，且让 testbench 会自己判分。 凡是能在仿真里花一分钟发现的问题，绝不上板花一小时。给模块写自检激励和超时保护，不要依赖人肉盯波形。上板只用来验证仿真证明不了的部分：真实时钟、时序、板级电气和外设行为。

二，约束与 RTL 同步提交、同步评审。 新增一个端口就补一条物理约束，引入一个时钟就建一条时钟约束；把时钟约束与引脚约束分文件管理，文件头注释本板晶振频率和电平来源。约束不是「等报错了再补」的补丁，而是设计的一部分。

三，参数化一切随环境变化的值。 计数终值、数据位宽、时钟频率、波特率都定义成 parameter，仿真用小值、上板用真实值，移植到不同时钟的板子只改例化参数。杜绝散落在代码里的魔数，它是后期修改时最隐蔽的 bug 源。

四，每个工程都能从零脚本重建。 学会从工程导出 Tcl，理解每一步对应的命令；源文件、约束、IP 配置入库，产物不入库。这样换电脑、换同事、换工具版本时，你重建的是确定的配方，而不是在记忆里翻找当初点过哪些菜单。

五，改动一次只动一处，并保留可回退点。 调 bug 时同时改五处，即使问题消失你也不知道是哪处起的作用，还可能引入新问题。小步修改、每步验证、配合版本管理随时回退，定位效率反而最快。

六，读报告而不是只看红绿。 综合后扫一眼资源利用率是否符合预期（该进 BRAM/DSP 的有没有进），实现后看时序摘要的 WNS/WHS 和最差路径，下载前确认比特流对应的是最新源码。把「出报告→读关键数字」变成肌肉记忆，时序和资源问题会在很小的时候被发现。

七，建立自己的可复用模块库。 每做完一个工程，把验证过的分频使能、按键消抖、UART 收发、FIFO 封装、复位同步器整理成带参数、带 testbench、带注释的独立模块。下一个工程直接例化而不是重写。积累三五个工程后，你的开发速度会发生质变——FPGA 工程能力的增长，本质上就是这套可信模块库和踩坑记录的增长。

把这七条坚持几个工程，你就完成了从「跟着教程点按钮」到「能独立、可靠地交付一个 FPGA 设计」的关键跨越。

相关与延伸

安装：开发板与工具链；流程概念：开发全流程；约束：XDC 入门。 第一个工程：LED 计数器；IP 核：进阶 IP 核管理。

一句话总结

Vivado 标准流程五步：建工程（RTL Project 且器件型号与板卡丝印完全一致）→加 Verilog 源文件和 .xdc 约束→Run Synthesis（把 RTL 翻译成 LUT/FF 网表，看资源利用率）→Run Implementation（布局布线，看时序报告里 WNS/WHS 是否为正）→Generate Bitstream，然后 Open Hardware Manager 连接板子 Program Device 下载即运行。关键理解：综合决定"用什么零件怎么连"、实现才决定"摆哪怎么走线、时序过不过"，所以时序红叉要看实现后的报告；新手报红先查 .xdc 里 create_clock 时钟约束写对没，再看最差路径是不是逻辑级数太深，第一个 LED 工程只要约束正确基本都会过。

---
