AXI4-Lite 从机设计：寄存器读写、五通道握手与地址解码

更新时间：2026-09-06。本文是「集成电路大类 · 芯片设计」**进阶层（intermediate）**第五篇新正文（#07）。入门层寄存器表与地址解码讲了软件怎么靠一组寄存器驱动硬件，AMBA 入门给了 AXI/AHB/APB 的一句话区别，上一篇 valid/ready 握手练熟了握手规则——这一篇把三者合起来，手写一个 CPU 能真正读写的 AXI4-Lite 从机。

本文要回答的问题

AXI4-Lite 的五个通道各传什么？一笔写/一笔读分别怎么走？
从机 RTL 里地址、数据、响应怎么配对？WSTRB 干什么用？
OKAY / SLVERR / DECERR 三种响应什么区别？
为什么叫「Lite」，它和完整 AXI4 差在哪？

一、五通道：两条地址、两条数据、一条响应

AXI4-Lite 是 AXI4 的精简子集：每笔传输只传一个数据、不支持 burst，但通道结构与完整 AXI4 一致（完整协议见 AXI4 完整协议 #08）：

通道	方向	关键信号	干什么
AW 写地址	主机→从机	AWADDR/AWVALID/AWREADY	告诉从机「写哪个地址」
W 写数据	主机→从机	WDATA/WSTRB/WVALID/WREADY	送数据，WSTRB 标哪些字节有效
B 写响应	从机→主机	BRESP/BVALID/BREADY	从机回执「写好了/出错」
AR 读地址	主机→从机	ARADDR/ARVALID/ARREADY	告诉从机「读哪个地址」
R 读数据	从机→主机	RDATA/RRESP/RVALID/RREADY	从机把数据和响应送回

每个通道都是一套独立的 valid/ready 握手，规则与进阶 #06 完全相同：valid 举起不放、ready 随时可拉、同拍为 1 完成传输。读写通道互相独立——可以一边写一边读，这是 AXI 比老总线（AHB 共用一组线）带宽高的原因之一。

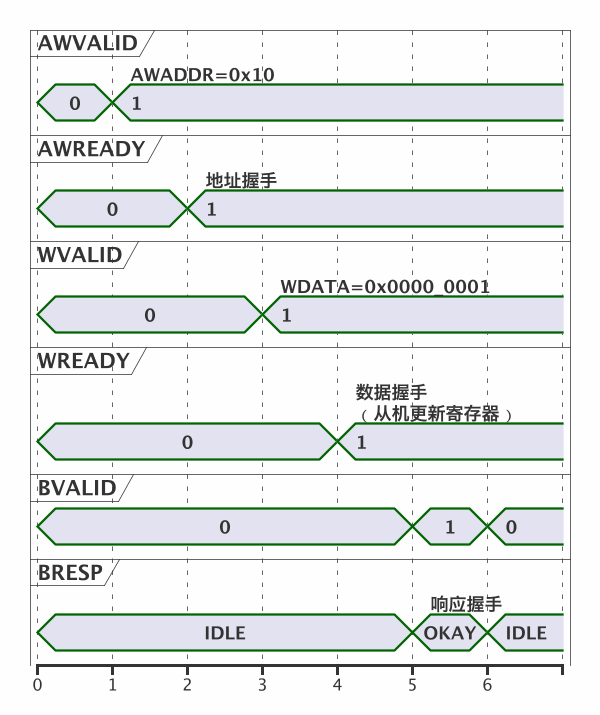

二、一笔写的完整时序

AXI4-Lite 从机设计：寄存器读写、五通道握手与地址解码示意图（第 2 张）

关键次序：AW 和 W 谁先到都行（协议允许），但从机必须在两者都握手后才能执行写入并回 B。新手常错在假设「AW 一定先于 W」——仿真器里 CPU 模型确实常常先发地址，但 VIP/验证环境会故意打乱次序，所以从机要分别暂存：AW 握手后锁存 awaddr，W 握手后锁存 wdata/wstrb，两个都齐了再写寄存器、拉 BVALID。BVALID 举起后同样保持到 BREADY 握手。

三、从机 RTL 骨架

systemverilog

// 写通路：暂存地址与数据，齐了就执行
always_ff @(posedge clk or negedge rst_n) begin
  if (!rst_n) begin
    aw_done <= 1'b0; w_done <= 1'b0; bvalid <= 1'b0;
    ctrl   <= 32'h0;   // 0x10: 控制寄存器（RW）
  end else begin
    if (awvalid && awready) begin aw_addr <= awaddr; aw_done <= 1'b1; end
    if (wvalid  && wready)  begin w_data  <= wdata;  w_strb <= wstrb; w_done <= 1'b1; end
    if (aw_done && w_done && !bvalid) begin
      // 地址解码 + 按字节使能写
      case (aw_addr[11:0])
        12'h010: begin
          if (w_strb[0]) ctrl[ 7:0] <= w_data[ 7:0];
          if (w_strb[1]) ctrl[15:8] <= w_data[15:8];
          // ...WSTRB 逐字节，支持字节/半字写
        end
        default: ; // 未实现地址 -> 响应 SLVERR/DECERR
      endcase
      bvalid <= 1'b1; bresp <= OKAY;
      aw_done <= 1'b0; w_done <= 1'b0;
    end
    if (bvalid && bready) bvalid <= 1'b0;
  end
end
// ready 可以简单组合：空闲即能收
assign awready = !aw_done;
assign wready  = !w_done;

读通路更简单：AR 握手锁存地址，下一拍（或同拍，组合读出时）给 RDATA/RVALID。读数据建议寄存一拍输出——组合读会把寄存器堆的读译码变成 AR 到 R 的长组合路径，拖慢频率。

四、地址解码与三种响应

地址解码：SoC 级 decoder 看高位地址（基地址 + 掩码）选中哪个从机；从机内部看低位偏移选哪个寄存器（呼应入门层地址解码）。访问到不存在的地址，decoder/从机回 DECERR（decode error）；
SLVERR：地址合法但访问被拒（写只读寄存器、未初始化、从机内部错误状态）；
OKAY：正常。Lite 还有 EXOKAY 但不用。

32 位 Lite 要求访问自然对齐（32 位访问按 4 字节对齐），非对齐访问会报 SLVERR——软件侧由驱动保证。WSTRB 在 Lite 里用于字节写（如只写 1 字节配置位），写全字时全 1。

五、Lite 的定位与什么时候用什么

	AXI4-Lite	AXI4 完整版	AXI4-Stream
传输	单数据、无 burst	burst 最长 256 拍、outstanding	连续流、无地址
典型用途	配置寄存器（UART/SPI/时钟/中断控制器）	CPU↔内存、DMA 搬数	数据流（DMA/网络/视频）
从机复杂度	~100–200 行 RTL	复杂（ID、burst、缓冲）	极简（valid/ready+data）

一个 SoC 里三者各司其职：CPU 用 Lite（经 AXI-to-APB bridge，见 AHB/APB 与桥接 #09）配置外设，DMA 用完整 AXI4 搬数据，模块间流用 Stream（#06）。手写的第一个总线从机几乎必然是 Lite——每个带寄存器的模块都需要一个。

总结

AXI4-Lite 从机 = 五通道各自 valid/ready 握手 + AW/W 分别暂存配对后写寄存器 + B/R 回执；地址解码分两级（SoC 选从机、从机选寄存器），未实现地址回 DECERR、非法访问回 SLVERR，它是每个带配置寄存器模块的标准前门。
