时钟门控会不会引入新的时序问题：ICG 的检查、偏斜与毛刺 ​

在 低功耗设计入门 里我们把时钟门控（clock gating）列为降低动态功耗的第一手段，紧接着几乎所有读者都会追问同一个问题：关断时钟这件事，本身会不会把时序搞坏？这篇问答给出结论和原因，配合 时钟树综合 与 建立时间与保持时间 一起读，能把门控时钟的时序风险一次讲透。

本文要回答的问题 ​

  • 时钟门控到底会不会引入新的时序问题？
  • ICG 的 enable 信号为什么也要做 setup/hold 检查？
  • 门控之后时钟树偏斜会发生什么变化？
  • 为什么不能用普通的与门/或门自己搭门控？
  • 怎么确认设计里的门控时钟是安全的？

简短结论 ​

会，但可控。 时钟门控引入三类新的时序问题：一是门控单元的 enable 端自身就是一个时序检查点（建立/保持检查）；二是门控插入时钟路径后改变了时钟树的拓扑和偏斜；三是如果用普通逻辑门自制门控，enable 变化时机不对就会产生时钟毛刺。这三类问题都有成熟解法——用工艺库提供的集成时钟门控单元（ICG, Integrated Clock Gating cell），让综合工具自动插入，再靠静态时序分析（STA）对 enable 路径做专门检查。问题在于「无视它」，而不在于「用了它」。

理由一：enable 端是一个新的时序检查点 ​

这是最容易被忽略的一条。ICG 内部通常是一个「低电平有效的锁存器 + 与门」结构：锁存器在时钟低电平期间采样 enable，与门再把锁存输出和时钟相与。这样设计的目的就是让 enable 只在时钟低电平窗口内生效，避免切到半个脉冲。

代价是：enable 信号相对时钟有了明确的时序窗口要求。如果 enable 在时钟高电平期间才稳定下来，锁存器没采到新值，门控动作会延迟一个周期；更糟的是如果 enable 恰好在时钟上升沿附近翻转，锁存器可能进入亚稳态，输出的门控时钟直接出现毛刺或矮脉冲。因此 STA 工具会把每个 ICG 的 enable 引脚当作一个时序终点，自动派生 clock_gating_setup 与 clock_gating_hold 检查——这和普通寄存器 D 端的检查是并列关系，不是可选项。

enable 逻辑（通常是「模块空闲」「配置寄存器写使能」这类组合逻辑输出）如果级数太深，门控检查就会失败。所以低功耗编码规范要求 enable 逻辑尽量简单，必要时把 enable 提前一拍寄存化，用一拍延迟换时序裕量。

理由二：门控改变时钟树拓扑与偏斜 ​

不门控时，时钟从根到所有叶子寄存器是一张均衡的树，时钟树综合 阶段会把偏斜（skew）调到目标值以内。插入 ICG 之后，树被「分段」：ICG 上游是常通的树干，ICG 下游是可以整片关断的子树。

这带来两个后果。第一，同一个 ICG 下游的寄存器共享门控后的时钟，它们之间的偏斜仍可优化；但 ICG 本身插入的延迟（几十到上百皮秒）抬高了下游所有时钟路径的 latency，CTS 必须重新平衡门控子树与非门控分支之间的到达时间。第二，工具倾向于把「同一个 enable 控制的寄存器」聚类摆放、共用 ICG——这既省功耗也让子树更均衡；反过来，如果 RTL 里 enable 写得零散，综合出来一堆各自为政的小 ICG，时钟树会变得碎、偏斜更难收敛，功耗收益也打折。

理由三：自制门控的毛刺风险 ​

RTL 里直接写 assign gated_clk = clk & en; 是最经典的错误。与门没有任何采样机制，en 在时钟高电平期间翻转，输出时钟就被切出一个窄脉冲或半个周期——下游寄存器用这样的时钟，建立/保持时间彻底失去意义，功能错误是必然，只是发作时机看运气。或门门控（clk | en）有对称的问题：en 在低电平期间撤销会截断低电平。

下面这张对比卡把三种做法放在一起，左栏是必须杜绝的写法，中栏是条件可用的场景，右栏是推荐路线：

三种门控实现的时序风险对比

读这张卡抓住一个要点：三栏的分水岭不在「电路结构」而在「时序可检查性」。自制门控和 ICG 的晶体管级行为可能很像，但只有后者的时序模型进了库文件，STA 才有依据替你把关；前者的风险只能靠人盯，规模化设计里盯不住。

一个具体例子：enable 太晚导致的门控失败 ​

设想一个数据通路模块，busy 信号指示有数据在处理，RTL 写成 assign en = busy | cfg_force_on;，综合工具识别出 en 符合门控条件，自动插了 ICG。布局布线后 STA 报告该 ICG 的 enable 出现 setup 违例 0.15ns：busy 来自一段四级组合逻辑，路径太长。

这时电路在硅片上的表现是：busy 撤销时，时钟可能多打一拍才关断（多花一点功耗，功能尚可）；busy 建立时若恰逢违例窗口，锁存器亚稳，门控时钟出一个矮脉冲，下游寄存器采到错误数据。修复办法有两条：把 busy 提前寄存一拍再进 ICG；或者用综合指令把该模块的门控粒度上移一级，让 enable 变成更早稳定的模块级空闲信号。两条都是 RTL/约束层面的改动，不需要动时钟树。

下面这张分层图把「一次门控动作」里时序检查的落点画出来：

chip-design/intermediate/clock-gating-new-timing-issues.md D2 示意图

读这张图的主线是两条检查路径：竖直方向是时钟本身的通路，STA 对门控子树照常做寄存器检查并额外核对偏斜；横向那条 enable 支路是新多出来的检查点，门控引入的所有新增时序约束都集中在这一处。图里没有画自制与门，因为它根本不产生这两条标准检查路径。

常见误区 ​

  • 「门控只是省电，与时序无关。」 错。enable 路径是一个真实的时序终点，STA 不报告不代表不存在——前提是库里得有 ICG 且约束完整。
  • 「毛刺只在高频设计才要担心。」 反了：毛刺宽度由门延迟决定，与时钟频率无关；低频时钟一样会被切出矮脉冲。
  • 「enable 逻辑可以随便写，反正工具会处理。」 工具只负责插 ICG 和报违例，enable 级数太深、扇出太散仍要人来改。
  • 「门控越多越省电。」 粒度太碎会让每个小 ICG 自身的功耗和时钟树开销吃掉收益，经验上 enable 至少要能覆盖数十个寄存器才值得单独成组。

一张图收束：门控时序问题与对策全景 ​

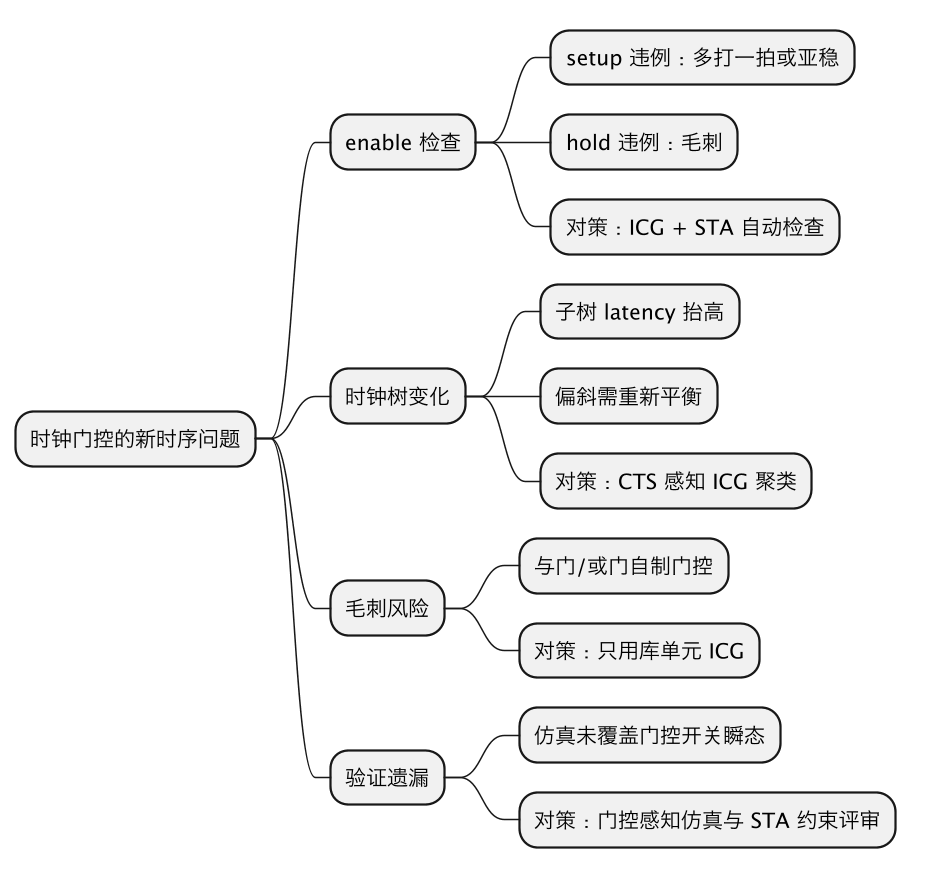

时钟门控会不会引入新的时序问题：ICG 的检查、偏斜与毛刺 示意图（第 2 张）

这张思维导图按「问题 → 表现 → 对策」三层展开：右侧每条对策都对应前面某一条理由，可以看到四类问题里没有一条是无解的——它们全是「流程里本来就有的环节，前提是别绕过它」。

这一篇在知识体系里的位置 ​

本篇是低功耗与时序分析的交叉问答页。前置阅读：低功耗设计入门（为什么门控是首选手段）、建立时间与保持时间（理解 enable 检查的语义）。横向延伸：无毛刺时钟切换（同源思想在时钟切换场景的版本）、时钟树综合（偏斜收敛的工具视角）、STA 报告阅读（读懂门控检查报告）。

一句话总结 ​

时钟门控会引入三类新时序问题——ICG enable 端的建立/保持检查、门控子树的偏斜变化、自制门控的毛刺风险——但只要使用工艺库 ICG 单元、让综合工具自动插入并配合 STA 的门控检查，这三类问题都在设计流程的标准覆盖范围内，真正危险的是绕过库单元自己搭门控。
