时钟树功耗入门：一棵不停翻转的「全局大树」为什么能耗掉两三成功耗 ​

更新时间：2026-09-15。本文是「集成电路大类 · 低功耗设计与验证」入门层系统篇第 36 篇。如果要在芯片里选一个「最勤快又不产生任何数据」的信号，那一定是时钟。它每秒翻转几十亿次、抵达每一个触发器，所经之处的缓冲器和连线构成一棵铺遍全芯片的大树。时钟门控讲过「不用就关钟」，这一篇往里走一层：这棵树本身为什么这么费电，以及物理设计和 RTL 各自还能怎么省。系统地图见低功耗导读。

本文要回答的问题 ​

  • 时钟线不就是一根线吗，为什么要长出一棵树、还那么费电？
  • 为什么寄存器的数据没变化，时钟功耗也一分不少？
  • 时钟偏斜、抖动、插入延迟是什么，省电时为什么不能牺牲它们？
  • 门控时钟在树上到底「关」掉了什么？关多细合适？
  • PLL 自己吃多少电，深睡时关 PLL 要付什么代价？

一、为什么需要「树」：一个扇出问题 ​

一个时钟引脚要驱动几十亿个触发器，任何单个缓冲器都带不动这么大的电容。物理设计的做法是让时钟像河流分级：PLL 出来先经少量大缓冲器（主干），再分叉成区域缓冲器（支干），最后由局部缓冲器驱动一小片触发器（毛细）。这棵经过**时钟树综合（Clock Tree Synthesis，CTS）**自动生长出来的网络，要同时满足两个矛盾目标：

  • 快：信号沿每级缓冲器有延迟，树越大延迟越长；
  • 齐：所有触发器要几乎同时收到时钟沿，否则会出现时序违规（时钟偏斜）。

为了「齐」，CTS 会刻意给近的路径加延迟（绕线、加缓冲），让所有路径等长——这些纯粹为均衡而加的缓冲也在每周期翻转，全部算在时钟功耗账上。

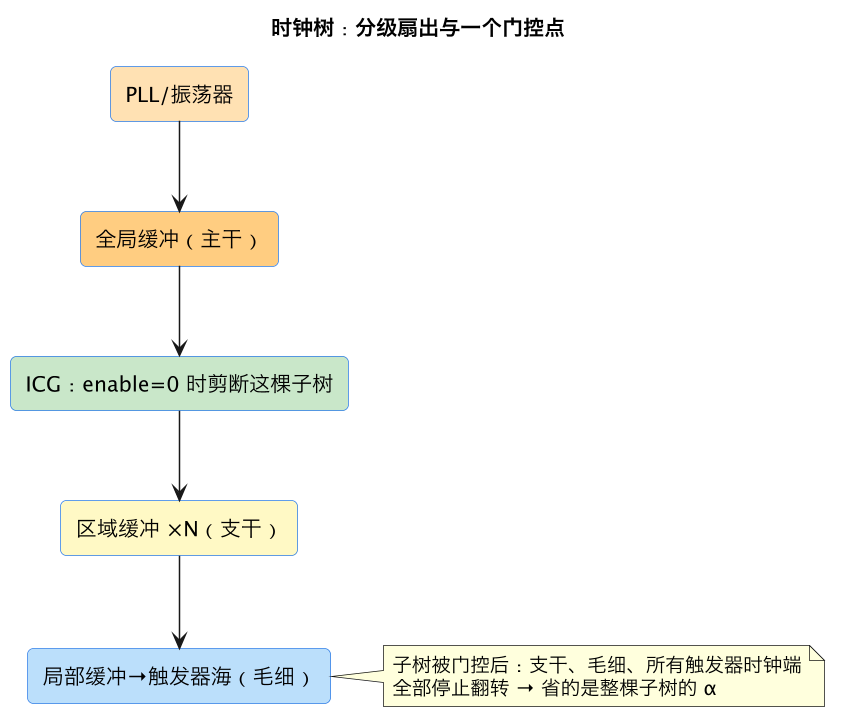

时钟树：分级扇出与一个门控点（第 2 张）

二、为什么时钟天然是功耗大户 ​

套回动态功耗公式 P=α·½CV²f（推导见功耗从哪来），时钟在三个因子上全部占满：

  1. α 恒为最高：普通数据信号可能很多周期不翻，时钟单端每个周期必有一次上升沿（差分还两沿都摆），活动率 100%，没有「数据没变就不翻」这回事。
  2. C 巨大：网络横跨全芯片，连线长、缓冲器多、端点是全部时序单元的时钟引脚。
  3. f 即系统频率：它跑在芯片最高档频率上，无处可降（除非系统级 DVFS，见DVFS 入门）。

更扎心的是触发器的功耗结构：时钟引脚连接的内部反相器和传输门每次沿都充放电，即使 D 端数据没变，这部分功耗照样发生；只有 D 真正变化时才多出输出端翻转。所以大量「保持原值」的寄存器，时钟端的钱一直白付——这正是时钟门控存在的根本理由。

三、时钟门控在树上关的是什么 ​

集成时钟门控单元 ICG（写法见低功耗 RTL 直觉）插在某级支干上，enable 无效时让该子树的时钟停摆。注意省电范围是「门控点以下的整棵子树」：

  • 子树内所有缓冲器输出不再翻转 → 省网络充放电；
  • 所有触发器时钟端停摆 → 省时钟引脚功耗；
  • 数据端若也冻结，组合逻辑随之安静（配合数据门控效果更佳，见翻转率篇）。

这解释了门控位置和粒度的杠杆：门控点越靠树根，一次关掉的子树越大、省得越多，但要求子树内所有触发器同时空闲的机会越少；越靠树叶，停钟机会多但省下的网络少、ICG 数量多。工程上通常多级门控并存：模块级粗门控（如整个加速器不用时）+ 功能组细门控（如某组 FIFO/寄存器），由综合工具在时序和面积约束下平衡。

四、省电不能碰的三条红线 ​

时钟是时序的地基，任何省电动作都不能破坏：

  • 偏斜（skew）：不同触发器时钟到达时间之差。门控单元自身有延迟，插入后 CTS 必须把门控路径一起平衡，否则同一片寄存器有的早到有的晚到，保持/建立时间违规。
  • 毛刺（glitch）：门控使能若在时钟高电平期间变化，会剪出窄脉冲误触发。库级 ICG 内部用低电平透明锁存封死这种可能——所以永远不要手写 clk & en，要用工具插的 ICG。
  • 抖动（jitter）：PLL 输出沿在时间轴上的抖动。深睡关掉 PLL 省电，但重新锁相需要时间（几十 µs 到 ms），这是唤醒延迟的重要组成（见 SoC 电源架构的唤醒账）。浅睡只停钟不断 PLL，就是为了免付这笔起振成本。

五、除了门控，还能怎么省时钟树 ​

手段做法适用与代价
多比特触发器把多个单比特 FF 合成共享时钟端的多比特单元，减少时钟引脚电容和末端缓冲综合/物理工具自动做，受布局限制
门控后缩小缓冲子树常关时其缓冲可按更小负载设计需要功耗驱动的 CTS
有用偏斜整形让不同区域时钟沿有意错开几十 ps，削低同时翻转峰值治动态压降（见 IR-Drop），增加收敛难度
分区/分频时钟低频模块用分频时钟或独立时钟域，不必全片跑最高频跨域要同步；外设本就该用低频门控时钟
低摆幅/谐振时钟降低时钟摆幅或用电感谐振回收能量高端/超大规模设计，物理实现复杂
无时钟/事件电路流水线握手、自定时，无活动即无翻转设计门槛高，仅局部采用
关 PLL/振荡器深睡时停高频源只留 32k省 PLL 自身功耗，付起振时间（见下）

六、PLL 与振荡器：被忽略的固定开销 ​

时钟发生器不是免费的：PLL 的压控振荡器、分频器和模拟偏置一旦使能就有可观的固定功耗（数十 µW 到数 mW 量级），且模拟电路对噪声敏感、常要用 LDO 单独供干净电源（见 PMIC 篇）。因此睡眠策略里有明确的时间账：

  • 进睡眠：先切到直连的低频/环形时钟，再关 PLL 和高频晶振；
  • 维持：32.768kHz 晶振常开供 RTC（功耗微瓦级），高频全停；
  • 唤醒：可以先用低频快速开跑处理简单事件，同时让 PLL 锁定，锁好再切高频——避免为了一个几百微秒的小任务也付毫秒级锁相代价。

这也解释了为什么「能不能不经过 PLL」是低功耗 MCU 的重要设计点：很多唤醒小事件用低频直连时钟处理完即可，主 PLL 始终不启动。

七、量化直觉：门控覆盖率与时钟功耗 ​

假设时钟网络及其端点占总动态功耗 30%。若通过 RTL 使能设计让全芯片触发器平均 40% 的周期处于「数据保持」，且这些 FF 被 ICG 有效覆盖：

  • 被门控部分在空闲周期省掉时钟网络子树和时钟引脚功耗，粗算可省时钟相关功耗的约三到四成；
  • 对应总动态功耗下降约 30%×35%≈10%——对几乎零架构成本的优化来说极为可观，这也是低功耗手段全景把自动门控列为「第一波必做」的原因。

验收时看综合/功耗报告两个数：门控覆盖率（多少比例的时序单元端点位于 ICG 下游）和门控效率（这些端点实际被停钟的周期比例）。覆盖率 90% 但效率只有 5%，说明使能条件写得太松，省电没有真正发生——要回 RTL 改使能逻辑，而不是在后端打转。

八、三层职责速记 ​

  • RTL/架构：给出真实有意义的 enable，决定「什么时候该没有活动」——这是时钟省电的上限。
  • 综合：把规整使能收编成 ICG、合并多比特 FF、报告覆盖率。
  • 物理（CTS）：在偏斜、延迟约束下生长低功耗树，把门控点插到收益最大的层级，平衡不同 PVT 角。
  • 系统/软件：决定何时切频率、何时关 PLL（DVFS、C-state）。

任何一层偷懒，其他层都救不回来：软件从不造空闲，最好的时钟树也只能一直全速翻转。

九、报告怎么读：时钟功耗的三个判读动作 ​

拿到一份综合后功耗报告，针对时钟网络建议按三步读：

  1. 时钟分组占比：报告通常按 clock network、寄存器时钟引脚、寄存器数据端、组合逻辑分项。时钟网络+时钟引脚合计若超过总动态功耗 35%~40%，先查门控覆盖率与 enable 质量，而不是去抠逻辑。
  2. 门控扇出分布：列出每个 ICG 下游挂了多少时序单元。扇出极小的 ICG 过多说明门控插得太碎（面积/布线代价）；超大扇出的 ICG 若使能很严（常年开）则收益差。理想是金字塔：少量粗门控+若干功能级门控。
  3. 未门控端点清单：工具会报告无法被门控的 FF（多比特混排、使能时序不满足、设计者 keep）。逐类过一遍，能改 RTL 使能风格的回 RTL（见低功耗 RTL的写法守则），确认必须常开的（如 AON 域）归档。

一个常被忽视的点：门控使能本身也在翻转、也消耗功耗。若给一个每周期几乎都在工作的寄存器组硬加门控，省下的时钟钱还不够使能逻辑的钱——工具会按门控效率过滤，但 RTL 设计者应理解「不是能门控就一定要门控」。

十、时钟与电源完整性的联动 ​

时钟沿是全芯片最大的「同时事件」：所有沿同一时钟沿翻转的触发器及其下游组合在几百皮秒内一起抽电流，形成动态压降尖峰（机制见 IR-Drop）。时钟策略因此直接影响电源签核：

  • 时钟偏斜整形（useful skew）：让不同区域时钟沿有意错开，把同时翻转摊平成斜坡，峰值电流可降一两成，代价是时序收敛更难；
  • 门控不要同时释放：大量 ICG 在同一周期一起解除门控会造成唤醒涌流，控制器常把释放沿错开几个周期（与电源开关链的涌流控制同理）；
  • 分频/相位展开：高位宽数据通路可让相邻片用反相时钟，天然削峰。

这些都说明时钟树不是孤立的「时序基础设施」：它的形状同时决定了功耗数字和电源噪声波形。

  • 误区：时钟门控会让时序变差，不敢用。 库 ICG 被 CTS 当作树的一部分平衡，正常插入不增加偏斜风险；风险来自手写门控，不是门控本身。
  • 误区：关了使能就万事大吉。 要确认门控点下游的缓冲器也停摆（门控点位置太靠叶则网络仍在翻），且数据冻结能连带安静组合逻辑。
  • 误区：给慢模块硬拉一个分频使能当「时钟」。 用数据信号驱动时钟端会造成毛刺和时序灾难；正确做法是走时钟控制模块/ICG，或用真正的时钟域。
  • 误区：深睡只停逻辑不关 PLL。 PLL 是模拟常耗件，不关就漏掉一大块固定功耗。
  • 补一条经验：低功耗项目评审时钟方案时，把「每个时钟源在每种睡眠态是开是关、重新可用要多久」列成一张二维表（时钟源 × 电源状态），表中任何一个格子答不出确定的时间和责任方，唤醒延迟和睡眠功耗就都存在不可控风险。这张表应与 residency 预算（见 CPU 电源管理）一起冻结。

这一篇在知识体系里的位置 ​

一句话收口：时钟树是芯片里唯一「全员在岗、永不出活」的基础设施；让它省电的艺术，是在不碰偏斜和毛刺红线的前提下，让尽量大的子树在尽量多的周期名正言顺地停下来。

总结 ​

时钟树因活动率恒满、负载覆盖全芯片而占两三成功耗；省电的杠杆在 ICG 门控点的位置与粒度——靠根关得大但机会少、靠叶机会多但省得少，且一切优化都不得碰偏斜、毛刺和抖动三条红线，深睡关 PLL 还要付毫秒级重新锁相的唤醒代价，因此最终要靠 RTL 给真实 enable、物理在 CTS 中平衡、系统按睡眠态调度共同兑现。
