FPGA 专家 03：DDR 接口深水区——校准、效率与带宽
本文是
fpga/专家层第 06 篇。基础用法（app_cmd/接口信号）见进阶 DDR3/DDR4 MIG 使用；数据通路架构见 DMA 数据搬运，物理层见板级 SI。

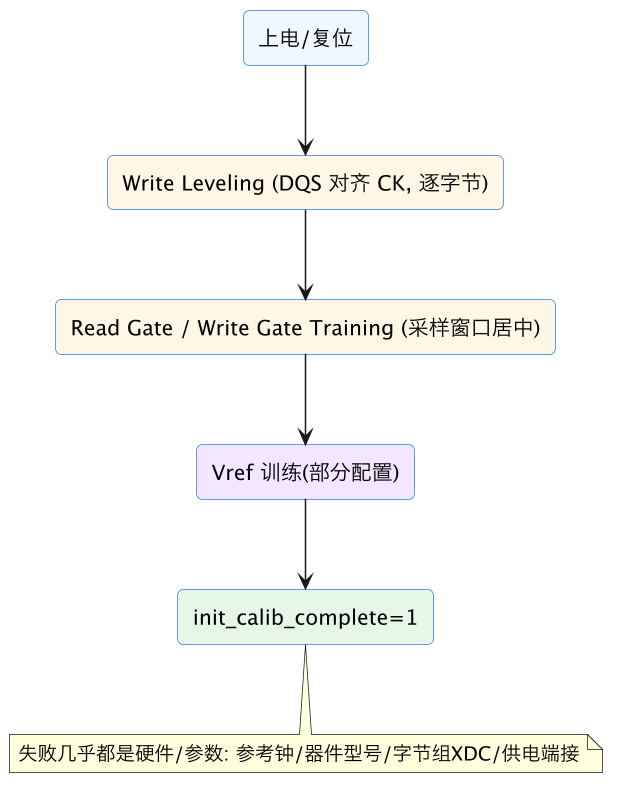

一、PHY 校准：init_calib_complete 之前
二、带宽效率账
理论带宽 = 数据位宽字节数 × 数据率（64bit、1600MT/s → 8×1600 = 12.8GB/s）。实际 60%~85%：
| 损耗来源 | 说明 | 优化 |
|---|---|---|
| 刷新 | auto-refresh 周期占用（高温更频） | 调度避让、温度档设置 |
| 行切换 | 跨 row 要 precharge+activate（十几 ns 级） | 顺序/聚簇访问、bank 交错 |
| 读写翻转 | 总线换向气泡 | 合并同方向批量操作 |
| 用户欠载 | cmd/data FIFO 空、突发凑不满 | 保持 FIFO 非空、凑 BL8 |
| 训练/校准 | 周期重校准 | 按需开启 |
三、app 接口喂数纪律
- 命令排队：连续发多条命令（控制器内部缓存），不要一问一答；
- 数据不等命令：写数据按核允许提前给；
- 地址友好：顺序地址→row 命中；多流业务按 bank 交错发；
- 突发凑整：一次 UI 传输对应 BL8，零碎小传输浪费；
- 计数空泡：统计 app_rdy/wdf_rdy 拉低占比量化效率；
- 缓冲设计：入带宽×DDR 停摆时间算 FIFO 深度（见 DMA 篇）。
四、配置与硬件红线
- IP 器件参数（类型/容量/位宽/速率/数据掩码/ECC）与颗粒丝毫不差；
- 生成 XDC（字节组 byte group、DQS/DQ/DM、Vref、ODT）整体采用，不手改；
- sys_clk/ref_clk 频率与配置一致、时钟源稳定；
- ODT/端接按拓扑（点对点 vs fly-by/T 型）查手册；
- DDR4 额外注意：bank group 调度、VrefDQ 训练、ZQ、新增控制脚。
五、PHY 训练逐项拆解：为什么每一项都不可省
init_calib_complete 看起来是一个信号，背后是一串目的完全不同的训练，理解它们才能在校准失败时快速定位。Write leveling 源于 DDR3 以后普遍采用的 fly-by 拓扑：CK/命令/地址总线以菊花链依次经过各颗粒以改善信号质量，但这样 CK 到达每个颗粒的时刻不同；数据选通 DQS 却是按字节组点对点连接的。控制器对每个字节组发送特殊的 leveling 命令并调整 DQS 输出延迟，颗粒在内部用 CK 采样 DQS 并把结果（超前/滞后）经 DQ 反馈，控制器逐拍收敛，直到 DQS 与 CK 在每个颗粒处都满足建立保持。fly-by 换来了更好的地址命令眼，代价就是必须做这一步，DDR2 及更早的 T 型分支拓扑则不需要。Read gate training（读门限训练）：颗粒返回读数据时 DQS 先有一段前导，控制器必须知道“从哪个时刻起打开接收门”，否则会把噪声或前导边沿当成数据；控制器逐拍移动读使能位置，找到有效区间。Read data eye training（读数据眼训练）：在门限内进一步逐拍扫描 DQ 相对 DQS 的采样时刻（部分实现还扫 Vref），取眼图中心，方法与源同步眼扫（见 专家 03）本质相同。
Write leveling 之外的写训练：DDR3 写训练在部分控制器中只做 DQS 对齐，DDR4 还做 write eye/VrefDQ 训练，优化写入颗粒的数据眼高和眼宽；DDR4 因为速率高、Vref 可在内部配置，VrefDQ 训练成为必选项。ZQ 校准：颗粒内部输出驱动和 ODT 阻值需要用外接精密电阻周期性校准，上电一次、运行中按温度周期执行。周期性重校准：训练值随结温和电压漂移，工业温宽或高数据率设计应开启控制器的周期校准（或在温度跨越阈值时触发），原理与 LVDS 重训练一致（专家 03 第七节）。校准失败的归因顺序几乎固定：先查 IP 参数与颗粒丝毫不差（型号、容量、行/列地址位宽、bank 数、速率、位宽），再查参考时钟频率与质量，再查字节组引脚约束是否原样采用生成 XDC（byte group 内部 DQS/DQ/DM 的相对关系手工改一个就失败），最后才是供电（VTT/VREF）、ODT 和焊接。把 PHY 的校准状态码（很多控制器暴露 calib 阶段状态）接到可读寄存器，失败时能直接看到卡在第几项。
六、DDR 的微观时序：刷新、激活与效率从哪里漏
要把效率从 60% 提到 80% 以上，必须按 DDR 的真实节拍思考。颗粒内部是 bank（DDR4 再分 bank group）×row×column 的存储阵列，访问一个地址先要 activate（打开对应 row，行内数据读到感应放大器，典型 tRCD 十几纳秒），随后才能按列突发读写（BL8，一个命令 8 拍数据）；访问别的 row 前要 precharge（写回并关闭，tRP 又是十几纳秒）。如果访问的 row 恰好已经打开（row hit），省掉 activate/precharge，延迟和总线空泡最小；连续访问不同 row（row miss/conflict）则每次承担 tRCD+tRP 开销，纯随机访问下效率可能只剩三四成。调度器的全部价值就是在满足时序约束（tFAW 限制四激活窗口、tRRD 激活间隔、写转读和读转写的总线转向）的前提下，重排用户命令，把同 row 的访问聚到一起、在等待期间用其他 bank 的访问填空。
刷新是另一类硬开销。颗粒必须按温度档周期性 auto-refresh（如常温每 7.8µs 一行、85℃ 以上进入 2x 甚至 4x 刷新档），刷新期间该 bank 不可访问；控制器一般安排在空闲间隙，但高占用率下会直接顶掉业务。刷新开销随容量占比上升（刷新行数固定而单行数据量变），高温档翻倍——户外和近算力热设计要把这部分计入最坏情况带宽。读写转向：DDR 总线是双向的，读转写、写转读需要 ODT 切换和总线周转，各有几个周期气泡，所以控制器会把连续读、连续写各自成批而不是频繁交替。DDR4 的 bank group 在同组内连续访问快、跨组有 tCCD_L 长间隙，地址映射和命令调度都要感知 group。理解这张账后，用户侧能做的最有效优化不是调参数，而是组织访问模式：大块顺序传输天然 row hit；多通道采集按 bank 交错提交让控制器有调度空间；避免多个主设备以完全随机的地址交织轰炸同一个控制器。物理层定死之后，访问模式决定了你拿到的是 60% 还是 85%。
七、地址映射与带宽预算：把业务模式翻译成效率数字
MIG 提供地址到 bank/row/column 的映射选项，这个看似不起眼的配置对实际性能影响巨大。顺序映射让连续逻辑地址落在同 row（大块顺序访问最优，但多个流同时顺序访问时会反复抢同一批 row）；交错映射把连续地址散布到不同 bank/group（多流、随机小包友好，因为天然 bank 并行，但单条顺序流失去 row hit）。选择取决于业务：视频帧缓存、大块 DMA 顺序读写偏顺序映射；多通道小包汇聚、随机查找偏交错。正确做法是用真实业务的地址 trace 在控制器性能模型上对比，而不是默认值到底。位宽和时钟比（2:1/4:1，决定一个 ui_clk 周期对应多少拍物理数据、用户接口多宽）也要和用户流水线宽度匹配，避免用户侧被迫拆小传输。
带宽预算要做成一张表而不是一个理论峰值。以 64 位、1600MT/s 的 DDR3 为例，理论 12.8GB/s；逐项扣除最坏情况：高温刷新档占用、按业务地址分布估算的 row miss 率乘以每次冲突损失周期、读写转向比例、ECC 开销（72 位接口实际数据效率 64/72，约 12.5%）、多主设备仲裁空泡、训练/校准占用，得到“可持续保证带宽”，再让入方向平均带宽加突发峰值都落在这条线以下，并用 FIFO 吸收短时突发（FIFO 深度按“入口速率×控制器最坏停摆时间”计算，停摆时间要含刷新和最长连续 row conflict）。视频行消隐、算法流水线的严格实时段尤其要用保证带宽而不是平均带宽验收。另一个常见误算：同时挂多个主设备（PCIe DMA、采集口、处理器）时，要按各自主设备的峰值叠加并留仲裁余量，不能只看单个流实测能跑满。带宽预算表应进入设计评审，和时钟约束、功耗预算（见 intermediate/38）同级管理。
八、用户接口工程：握手、命令调度与 FIFO 水位
MIG 的用户接口是命令通道（app_cmd/app_addr/app_en/app_rdy）与写数据通道（app_wdf_/wdf_rdy）分离的请求模型，读数据则在若干周期后经 app_rd_data_ 返回。用不好的典型症状是控制器大量周期没有命令可执行，利用率却看起来“用户一直在请求”。纪律如下。第一，命令连续排队：app_en 与 app_rdy 握手一次接受一条命令，控制器内部可挂多条未完成命令，用户逻辑应尽量每个周期都试图提交，而不是发一条等读回来再发下一条；读延迟本来就有二十多个周期，一问一答等于把总线利用率压到个位数。第二，写数据不拖命令后腿：多数配置允许写数据提前于命令若干周期提交，应先把数据推进 wdf FIFO 再给写命令（或至少同拍就绪），避免命令到了数据没到的气泡。第三，读返回乱序与流水：控制器可能重排命令，多 outstanding 读要按返回顺序消费或在命令中携带上下文标签；app_rd_data_valid 拉低时必须停住消费逻辑。
第四，入口要有弹性缓冲且水位参与调度：采集口与 DDR 之间放 FIFO，水位低水位阈值设为“够凑一个突发并支撑到下一次仲裁获得总线”，高水位反压上游；写 DDR 用较大突发块（多个 BL8 连续），把随机写变成顺序写。第五，仲裁器设计：多个主设备共享控制器时，简单轮询会让长突发独占者饿死小延迟请求，常用“突发限额+轮询+紧急通道（如 FIFO 将满优先）”的混合策略，并保证所有方向都有上限等待时间（实时性论证方法见 专家 35）。第六，可观测性：硬件计数器统计 cmd_en&rdy 占比、wdf 欠载次数、读返回空泡、刷新占用、row conflict 估计（可用地址变化推算），这些数是调优的依据，比 ILA 抓波形可量化得多（遥测体系见 专家 45）。调优流程：先保证物理校准和理论可达速率，再读计数器定位是“用户欠载”还是“DDR 效率”，前者改喂数逻辑和缓冲，后者改地址映射与访问组织——两类问题的改法完全不同，混为一谈会白做很多工作。
九、硬件与配置红线：ODM 问题为什么不能靠软件救
DDR 是 FPGA 设计里“硬件错了软件几乎无解”的接口，红线必须在投板前守住。参数一致性：MIG 配置中的颗粒型号、密度、行地址/列地址位数、bank 与 bank group 数、数据位宽、数据率、温度档、数据掩码、ECC 必须与物料一一对应；换料（同型号不同 die revision、容量升级）需要重新生成 IP 并验证，很多量产事故源于采购替代料但固件未改（替代料管理见 专题 04）。约束完整性：MIG 生成的 XDC 包含字节组（byte group）分配、DQS/DQ/DM 相对关系、时钟、地址命令、ODT、Vref 等全套约束，必须整体采用，字节组引脚不能手工跨组调换；引脚规划阶段就让 MIG 参与选脚，而不是布完线再发现字节组不合法。时钟：sys_clk/ref_clk 频率严格符合配置，来源稳定；PLL 锁定和时钟切换不要让 DDR 参考钟出现毛刺。
电源与端接：VDDQ/VTT（端接电源，要能吸灌电流）、Vref（或颗粒内部 Vref）按参考设计去耦，纹波直接吃眼高；ODT 阻值、RTT_NOM/RTT_WR 配置按拓扑（点对点、T 型、fly-by）查 MIG 板级设计指南，地址命令的端接（T 型的 VTT 终端电阻位置、fly-by 的末端端接）不能凭经验画。布线：字节组内 DQ 对 DQS 等长、组间与地址命令组等长按器件手册的 mil 级公差，过孔数量、阻抗（单端 40Ω/差分 80Ω 量级，按颗粒文档）、跨分割参考平面都在检查之列。DDR4/LPDDR 的引脚更多、电源域更复杂，LPDDR 还涉及 PoP 和特殊训练。调试顺序：校准不过→参数/时钟/焊接；校准过但误码/挂死→端接/电源纹波/SI（专家 42）；效率低→访问模式（第八节）。这三类问题在项目后期的修复成本相差两个数量级，前两类必须在硬件评审阶段消灭。
十、DDR4/LPDDR 演进与系统级选型
DDR3 到 DDR4 的变化不只是速率。数据率到 2133–2666MT/s 甚至更高，bank group 引入使调度器复杂度上升（同 group 的 tCCD_S/tCCD_L 差异）；VrefDQ 在颗粒内部可配且必须训练；新增 ACT_n、PAR（命令奇偶校验）、ALERT_n（CRC/奇偶告警）、DBI（数据总线反转，降低功耗和 SSN）、TEN（边界扫描使能）等引脚；CRC 写入、命令地址奇偶校验、每颗粒可寻址的 PPR 修复等可靠性特性可选；ODT 配置更细（动态 ODT、公园模式 parking）。控制器 IP 的配置项显著增多，但用户接口基本沿用，迁移的主要工作量在板级设计重验证、地址映射重选、训练时间变长对启动时序的影响。LPDDR4/4X/5 走另一条线：更低电压、更窄但更多通道（LPDDR4 双通道 16 位）、更高数据率，常用于功耗敏感场景，部分高端 FPGA SoC 通过硬控制器支持；其 PoP 封装或紧凑布线对 SI 要求极高，自研板基本依赖参考设计。
选型层面要回答四个问题。带宽：按第七节的保证带宽方法选数据率、位宽、通道数；视频/AI 大吞吐可考虑多通道或 64 位以上。容量与成本：FPGA 可寻址容量受地址线和控制器支持限制，大容量缓存（帧缓冲、查找表、数据集）要核对实际颗粒配置；宽温/长供货在工业和汽车场景比速率更重要。功耗：速率越高功耗越大，VDDQ 电流和端接功耗在热预算中占比可观（功耗签核见 专家 23），LPDDR 在低功耗场景有结构性优势。供应链与生命周期：选主流在用、寿命匹配产品的世代，避免选已不推荐新设计的颗粒。系统级还要考虑 DDR 与 NoC/AXI 互联、处理器（Zynq/MPSoC 有硬核 DDR 控制器，见 专家 12）的集成方式，以及 ECC 是否为功能安全所必需（功能安全见 专家 24、专家 21）。把 DDR 当作“强约束子系统”而不是“一个 IP”在架构早期规划，是这一接口最核心的工程态度。
十一、多主设备与 NoC：DDR 成为系统中心后的仲裁工程
现代 FPGA 设计里 DDR 控制器往往是全片唯一的大带宽共享资源，挂着 PCIe DMA、多个采集口、处理器子系统和算法引擎，此时瓶颈通常不在颗粒而在互联和仲裁。AXI 互联/NoC 要规划主设备数量、数据宽度、时钟域跨越点和仲裁策略；每条主路径的 outstanding 能力必须足够深，否则单条读流的往返延迟会被放大成整网停顿。仲裁不能只看带宽公平：视频/采集类实时主设备需要带宽保证和延迟上界，处理器访问对单次延迟敏感，DMA 大块传输可以排队等待，常用做法是“加权轮询 + 紧急提升（FIFO 水位越接近溢出优先级越高）+ 长突发限额”，并为每个主设备计算最坏等待时间。还要防止协议级死锁：一个主设备占着 DDR 写通道等待另一个只发读的主设备释放资源时，交叉的资源依赖可能挂死，互联的 ID 宽度、写数据 interleaving 能力和响应重排策略必须与各主设备匹配。
系统级验证要覆盖组合工况而不只是单流跑分：所有主设备同时峰值、实时流与处理器随机访问混合、DDR 刷新高温档叠加、H2C/C2H 双向竞争，每种工况下检查 FIFO 不溢出、实时流不丢样、最坏延迟不超界。性能数据要分层归因：颗粒效率（row hit 率、刷新占比）、互联效率（仲裁等待、窄传输浪费）、用户效率（欠载气泡），三者用不同计数器观察（计数器体系见 专家 45）。当 DDR 成为系统中心，它的可靠性也成为系统可靠性：ECC 纠正/不可纠正计数、地址错误、超时访问都应上报健康管理；关键设计还应实现访问看门狗（某主设备长时间无响应时释放总线并复位该路径），防止单个 IP 挂死拖垮全机内存。
十二、启动、复位与配置管理：让 DDR 子系统行为可预测
DDR 子系统的启动序列要作为系统启动编排的一环设计，而不是假设“IP 自己会好”。典型顺序：电源稳定（含 VTT/VREF）→参考时钟与 PLL 锁定→释放控制器复位→等待 PHY 训练（init_calib_complete，时间随颗粒容量和训练项数可达毫秒到数十毫秒级）→释放用户侧复位→允许业务访问。所有需要内存的主设备（处理器取指、DMA、微码加载）都必须排在校准完成之后，否则早期访问会吞掉总线错误或挂起；Zynq/MPSoC 这类 PS 先启动的系统，FSBL/bootloader 本身就依赖 DDR，训练失败会表现为启动早期崩溃，定位时要先确认是 DDR 而非镜像问题。运行期复位要分清层级：控制器复位会丢失刷新和阵列数据（必须全盘重新初始化并视为内存内容失效），用户接口复位则可以保持内存内容但要排空在途命令；多时钟域下复位释放要用各自时钟同步。
配置管理要把“一比特流对应一硬件”落到流程：MIG 版本和参数、颗粒料号与 die revision、生成的 XDC、校准数据（支持保存训练结果的场景）、板级版本五者绑定（版本化部署见 20 比特流烧录与四方版本一致 manifest/门禁）。换料评审必须触发 DDR 复核：同容量不同厂家颗粒的时序参数、ODT 行为、Vref 范围可能不同，不能只看容量和封装兼容。生产环节建议把训练结果（各字节组延迟、眼宽、Vref 码）读出来存档，作为板级 SI 的产线指标——眼宽明显偏窄的批次提前预警工艺漂移。现场若出现随温度升高的偶发 ECC/挂死，优先查周期校准是否开启、电源纹波和散热，而不是怀疑控制器逻辑。把启动、复位、配置、产线数据四件事制度化，DDR 才能从“每块板看运气”变成“每块板可证明一致”。
十三、DDR 调试方法学：从校准失败到带宽不达标
最后汇总一条分阶段调试路径，覆盖 DDR 项目 90% 的现场问题。阶段一，校准不过：读校准状态码确定卡在 leveling、gate 还是 Vref；核对 IP 型号/容量/位宽/速率与实际颗粒；参考钟频率用示波器/时钟寄存器确认；检查字节组约束是否整体采用生成 XDC、引脚是否被其它功能挪用；查 VTT/VREF 电源和焊接（空焊一个 DQS 就整组失败）；用已知好板替换定位是板级还是器件批次问题。阶段二，校准过但误码/挂死：跑控制器自带的 example test 或流量生成器（walking bit、伪随机、地址反向模式），低温常温高温各跑一轮；误码呈字节组聚集查该组端接/焊接，呈地址相关查行/列地址布线和时序参数，随机散布查电源纹波和 Vref；确认 ODT/RTT 配置与拓扑匹配；检查刷新温度档设置。
阶段三，带宽/延迟不达标：先读利用率计数器把问题归到颗粒效率或用户欠载；颗粒效率低则检查地址 trace 的 row/bank 分布、调整地址映射和访问聚簇、减少读写交替；用户欠载则检查 FIFO 深度、命令提交逻辑和仲裁配额；用“入流量记录 + DDR 占用记录 + FIFO 水位记录”三条时间相关曲线定位停顿时刻。阶段四，系统级偶发：长时间压力 + 温度拉偏 + ECC 计数监控；检查跨时钟域和复位序列；确认多主设备仲裁的最坏延迟边界；把异常时刻的控制器状态、错误地址、温度快照存入日志（方法见 专题 08 的事故复盘）。贯穿四个阶段的原则有三条：物理问题（SI/电源/焊接）永远先于逻辑怀疑；用计数器和训练数据说话而不是反复改 RTL 试错；校准数据和测试结果随板序列号存档，使量产问题可统计、可追溯。守住这三条，DDR 这个最难“看见”的接口也能被工程化地驯服。还需要强调两点系统性纪律。第一，所有 DDR 相关的时序参数（控制器侧的 tRCD/tRP/tRAS/tFAW 等）虽然由 IP 按颗粒型号生成，但硬件工程师和 RTL 负责人都应能读懂其含义，评审时对照颗粒手册抽查关键项，不能把 MIG 当黑盒照单全收——颗粒换料或超频使用时，这些参数就是数据完整性的最后防线。第二，ECC 的使用策略要在架构期定：开启 ECC 后有效带宽下降、位宽增加，但能纠正单比特错、检测双比特错；工业控制、信号处理记录仪等无人值守场景应把 ECC 错误计数接入健康管理，单比特纠正率上升是颗粒老化或板级劣化的早期信号，不可纠正错误则必须触发安全态而不是继续运行。把 DDR 的性能、完整性、可维护性放在同一张评审表里权衡，才是“深水区”意义上的掌握。最后提醒一个文档层面的细节：DDR 原理图评审、MIG 配置截图、生成的 XDC、校准日志和带宽测试报告应作为同一变更集归档；任何一项改动（哪怕只是换了晶振或调整字节组引脚）都要重新跑校准和压力测试。DDR 问题之所以在项目末期代价巨大，往往不是技术本身多深奥，而是它把硬件、IP、时序、电源、软件五个团队的疏忽叠加在同一条眼图上——用完整的证据链把五个团队的责任界面固定下来，就是评审表最大的价值。
常见坑对照
| 坑 | 后果 | 正确做法 |
|---|---|---|
| 校准不过怀疑代码 | 多为硬件/参数 | 参考钟/型号/XDC/供电逐项核 |
| 随机地址乱发 | 行切换频繁效率腰斩 | 顺序聚簇+bank 交错 |
| 发一条命令等一条 | FIFO 空泡 | 命令队列化连续发 |
| 零碎小数据读写 | 突发浪费 | 凑 BL8、位宽对齐 |
| 按理论带宽规划 | 峰值丢数 | ×60~85% 估、FIFO 削峰 |
| 手改 MIG 管脚约束 | 校准失败 | 生成 XDC 整体采用 |
相关与延伸
一句话总结
DDR 深水区两件事：校准通过、效率跑满。校准（init_calib_complete）是 PHY 自动完成 write leveling（fly-by 拓扑 DQS 逐字节对齐 CK）、读写 gate 训练（采样窗口居中）和 Vref 训练，不过基本是硬件/参数问题——参考钟频率、器件型号、字节组 XDC、供电端接逐项核。带宽理论值（位宽字节×MT/s）实际只达 60%~85%，损耗在刷新、行切换（跨 row 的 precharge+activate）、读写翻转和用户侧欠载；优化靠顺序/聚簇访问保 row 命中、bank 交错隐藏延迟、命令队列化连续发且数据不等命令、凑满 BL8 突发，并用 app_rdy/wdf_rdy 空泡计数量化效率。红线：MIG 参数与颗粒丝毫不差、生成 XDC 整体采用不手改、带宽按效率打折并配 FIFO 削峰；DDR4 额外注意 bank group 调度与 VrefDQ 训练。
