FPGA 进阶 28：视频/图像流水线——行缓存、卷积窗口、帧缓存与 HDMI 收发
本文是
fpga/进阶层第 32 篇。视频/图像是 FPGA 最经典的流式处理场景：像素随时钟一个个到达，边到边算、不攒整帧。存储结构靠 BRAM 行缓存，乘加靠 DSP48，接口靠 AXI4-Stream，输出物理层靠 LVDS/SerDes。
本文要回答的问题
- 视频数据在 FPGA 里是什么形态？行/场/有效信号怎么配合？
- 3×3 滤波、缩放这类邻域操作为什么要用行缓存+滑动窗口？
- 什么时候必须上帧缓存（DDR）？乒乓怎么切？
- HDMI 的 TMDS 是什么？不用高速收发器能做 1080p 吗？
一、视频是一条"像素流"

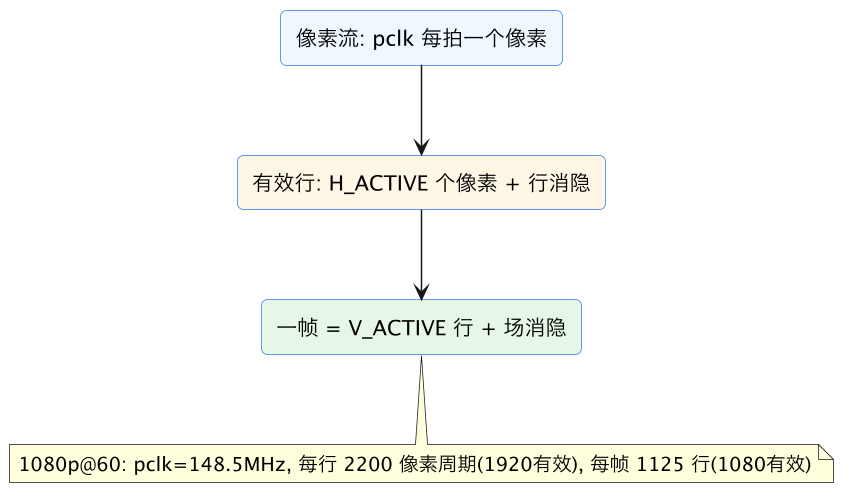

传感器/解码器输出的是连续像素流：像素时钟 pclk 每个沿送一个像素，按从左到右、从上到下扫描，行与行、帧与帧之间有消隐期（blanking，不送有效像素，留给显示器回扫）。
同步三件套：
| 信号 | 含义 | 用法 |
|---|---|---|
hs（行同步） | 一行开始的脉冲 | 输出给显示器；内部少用 |
vs（场同步） | 一帧开始的脉冲 | 帧边界、软件触发 |
de（data enable） | 当前像素有效 | 内部流水线统一用 de，级联最稳 |
内部模块用两个计数器（x、y 坐标）+ de 随数据一起打拍传递：流水线延迟几拍，de/坐标就打几拍，永远不要在中间模块用自己数的 hs/vs 去重新猜有效窗口。
常见分辨率参数（典型值）：
| 格式 | pclk | 行总/有效 | 帧总/有效行 |
|---|---|---|---|
| 720p@60 | 74.25 MHz | 1650 / 1280 | 750 / 720 |
| 1080p@60 | 148.5 MHz | 2200 / 1920 | 1125 / 1080 |
| VGA 640×480@60 | 25.175 MHz | 800 / 640 | 525 / 480 |
二、邻域算子：行缓存 + 滑动窗口

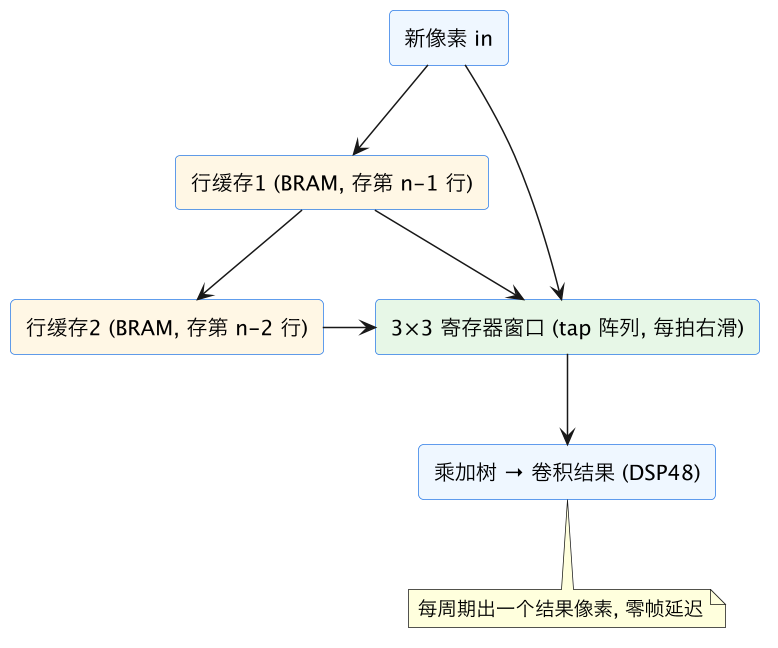

滤波、缩放、边缘检测（Sobel）、形态学都要 K×K 邻域。不可能为每个像素等一帧——用 K-1 行缓存 + K×K 寄存器窗口：
- 行缓存：宽度=一行像素数，用 BRAM 真双口 RAM 搭成环形/延迟线——口 A 写当前行，口 B 读出 K-1 行之前的像素；K=3 用 2 块；
- 窗口：每行一个移位寄存器链（tap），新像素从左端进、整行右移，得到
window[0..2][0..2]； - 卷积：9 个像素 × 9 个系数 → DSP48 乘加树，1 拍或几拍流水出结果。
资源粗算：1080P 亮度 8bit，一行 1920×8bit ≈ 2 块 18Kb BRAM/行，3×3 窗口 2 行 ≈ 4 块 BRAM；RGB 三通道 ×3。
边界处理：第一行/最后一行/左右边缘邻域不完整，常用复制边界（缺失像素取最近边界值），或 zero padding，或直接丢边输出小一圈。
三、帧缓存：什么时候必须进 DDR
行缓存只解决"邻域"问题；以下场景要整帧缓存（进 DDR）：
- 帧率/分辨率转换：输入输出帧率不同（如传感器 60fps、显示 30fps）；
- 缩放比 < 1 的下采样缓冲、旋转、畸变校正（输出像素要随机访问输入帧任意坐标）；
- OSD/图层叠加：UI 层和视频层合帧；
- 慢于实时的算法：软件取帧处理后回显。

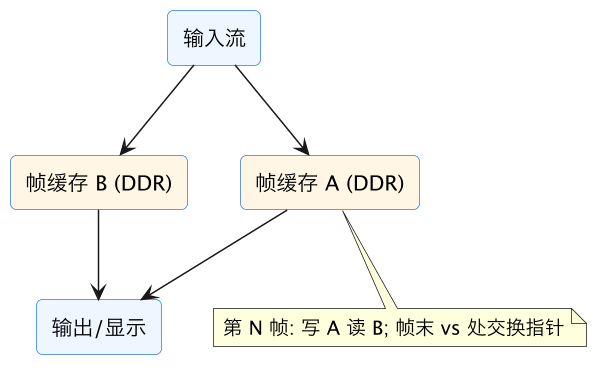

乒乓（ping-pong）：两块帧缓存，写 A 时读 B、帧末交换，读写不撞车、不会撕裂画面。写侧常用 AXI DMA/VDMA 把流写进 DDR，读侧按显示时序回读；VDMA 自带帧缓存管理和同步信号，是 Zynq 视频通路的标配。
四、色彩空间与格式转换
- RGB ↔ YCbCr（YUV）：一组常数矩阵乘加，3×3 乘法 → DSP48；BT.601（标清）/BT.709（高清）系数不同，别混用；
- YUV422/420 → RGB：色度下采样要先做色度插值（复制或双线性），注意 Cb/Cr 与 Y 的对齐延迟；
- Gamma/阈值/查找表：用 BRAM 搭 ROM 做 LUT 映射最省逻辑。
五、HDMI/DVI 收发：TMDS
HDMI 视频期物理层就是 TMDS：8bit 像素 → 10bit 编码（直流平衡、跳变最少）→ 10:1 串行化，RGB 三对差分数据线 + 一对差分时钟线，线速率 = pclk × 10。
| 环节 | 发送 | 接收 |
|---|---|---|
| 编码/解码 | TMDS encoder（异或/同或减跳变 + 游程平衡） | decoder 反操作 |
| 并串转换 | OSERDESE（7:1/10:1 级联） | ISERDESE + IDELAY |
| 位/字对齐 | — | bitslip 找 10bit 边界 |
| 物理电平 | TMDS_33 差分对（Bank 要支持） | 同左 |
要点：1080p@60 线速 1.485Gbps，Artix-7 的 LVDS IO + OSERDESE 就够，不需要 GTX（Xilinx rgb2dvi/dvi2rgb 参考设计即此方案）；4K 或 HDMI 2.0 才必须上高速收发器。TMDS 时钟对与数据对的等长、Bank 电压（3.3V TMDS）要在 IO 规划阶段定好。
常见坑对照
| 坑 | 后果 | 正确做法 |
|---|---|---|
| 中间模块自己数 hs/vs 生成有效 | 级联延迟错位、画面漂移 | de+坐标随数据打拍传递 |
| 行缓存深度写成 1920 整行 | 边界差 1 列、画面斜切 | 按整行宽度并留余量仿真验证 |
| 卷积窗口未做边界处理 | 边缘花屏/黑边异常 | replicate 或明确丢边 |
| 帧缓存单缓冲 | 画面撕裂 | 乒乓双缓存 + vs 处切指针 |
| RGB↔YUV 系数 601/709 混用 | 颜色偏色 | 按分辨率选标准、全程定点对齐 |
| TMDS Bank 电压选错 | 输出无画面/烧管脚风险 | 用支持 TMDS_33 的 Bank |
| 像素时钟频率算错 | 黑屏或显示器报不支持 | 严格按标准 pclk（1080p=148.5M） |
相关与延伸
前置/配套：BRAM/URAM 存储设计（行缓存）、DDR MIG（帧缓存）、AXI4-Stream 与 DMA（VDMA）、LVDS 源同步（TMDS 并串转换）、FIR 滤波（二维卷积同源）。 更深的收发器/协议见专家层；硬件协同见板级信号完整性。
一句话总结
FPGA 做视频就是做"像素流流水线"：像素随 pclk 一个个到达，边到边算、不攒整帧。同步用 hs/vs/de 三件套，内部统一让 de+行列坐标随数据打拍级联；邻域算子（滤波/缩放/Sobel）靠 K-1 行 BRAM 行缓存 + K×K 滑动寄存器窗口 + DSP48 乘加树，单周期出结果、零帧延迟，边界做复制/置零/丢边处理；只有帧率转换、旋转、OSD 叠加这类需要随机访问整帧的场景才进 DDR 帧缓存，且必须乒乓双缓存在 vs 处换指针防撕裂。HDMI/DVI 的 TMDS 是 8b→10b 编码后 10:1 串行差分发送，1080p@60（1.485Gbps）用 OSERDESE/ISERDESE + LVDS IO 即可、不必上 GTX，注意 TMDS Bank 电压与像素时钟精度；色彩转换（RGB↔YCbCr）就是一组常数矩阵乘加，601/709 系数别混用。
