FPGA 进阶 08：BRAM/URAM 存储设计——单双口 RAM、ROM、乒乓缓存与推断 ​

本文是 fpga/ 进阶层第 12 篇。上一篇讲了算术靠 DSP48，这篇讲数据通路另一大硬核——存储：FPGA 里大块数据缓冲不用触发器堆，而用专用 Block RAM（Xilinx 18/36Kb BRAM，UltraScale+ 还有 288Kb URAM；Intel 称 M10K/M20K）。FIFO 设计篇 的异步 FIFO 底层正是 BRAM 双口 RAM。

本文要回答的问题 ​

  • 分布式 RAM、BRAM、URAM 怎么选？
  • 单口 / 简单双口 / 真双口 RAM 区别和选型？
  • Verilog 怎么写才推断成 BRAM，什么写法掉成一堆 FF？
  • ROM 怎么初始化？BRAM 读写模式和打拍提频？
  • 乒乓缓存、行缓存怎么做、用在哪？

一、三种存储资源 ​

资源构成容量量级特点适用
分布式 RAMLUT 拼小（几十~几百字节/块）快、可布在使用点旁、可异步读浅 FIFO、寄存器堆、局部小缓冲
Block RAM专用硬核18/36Kb同步读、双口、可级联，主力FIFO、帧/行缓冲、ROM、数据缓存
URAM超大硬核288Kb超大容量、省 BRAM深缓冲、大矩阵/帧缓存（UltraScale+）

用错代价：小数组占整块 BRAM 浪费且可能引入延迟；超大数组用 FF/LUT 直接爆资源。综合可用 (* ram_style = "block" | "distributed" | "ultra" *) 引导。

二、RAM 的三种端口结构 ​

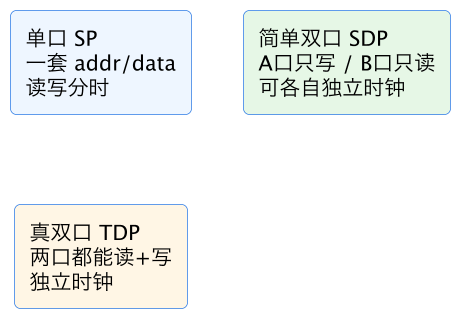

FPGA 进阶 08：BRAM/URAM 存储设计——单双口 RAM、ROM、乒乓缓存与推断 示意图（第 3 张）
  • 单口（SP）：一套地址/数据，读写分时复用。一个模块自存取，最简单。
  • 简单双口（SDP）：一口只读、一口只写，地址/时钟可独立。异步 FIFO、写读分离缓冲最常用。
  • 真双口（TDP）：两口都能读能写、各自独立时钟。两边都要随机访问（双主设备、乒乓切换）时用；同地址同时写要处理冲突。

三、怎么写才推断成 BRAM ​

推断 BRAM 的 checklist：

  1. 同步访问：读写放在 always @(posedge clk) 里。异步读（assign dout = mem[addr]）综合成分布式 RAM/FF。
  2. 读地址寄存：地址先进寄存器再读，符合 BRAM 时序。
  3. 不要给存储内容加复位：BRAM 内容不支持复位，给 mem[] 加复位会把它弹成一堆 FF。
  4. 需要输出寄存器就明确打拍：BRAM 输出可再寄存一级（DOA_REG）提频率。
  5. 容量超过分布式阈值、索引规则（数组下标）。

简单双口 RAM 骨架（最常用，异步 FIFO 底层）：

verilog
module sdp_ram #(parameter DW=16, AW=10)(
    input  wire wclk, we,
    input  wire [AW-1:0] waddr,
    input  wire [DW-1:0] wdata,
    input  wire rclk, re,
    input  wire [AW-1:0] raddr,
    output reg  [DW-1:0] rdata
);
    (* ram_style = "block" *) reg [DW-1:0] mem [0:2**AW-1];

    always @(posedge wclk)           // 写口
        if (we) mem[waddr] <= wdata;

    always @(posedge rclk)           // 读口（同步读→BRAM）
        if (re) rdata <= mem[raddr]; // 再打一拍可加输出寄存器提频
endmodule

四、读写模式、ROM 与初始化 ​

BRAM 写时读行为三种模式（写同一地址）：

  • WRITE_FIRST：写的同时输出新写入的数据（透传）；
  • READ_FIRST：输出该地址旧数据，再写入；
  • NO_CHANGE：写时读口保持不变（省电、常用）。

IP 里可选；手写行为模型时要和选定模式一致。

ROM：内容不变，用数组 + 初始化。

verilog
(* rom_style = "block" *) reg [15:0] coeff_rom [0:1023];
initial $readmemh("coeff.hex", coeff_rom);   // 或用 case 给初值
always @(posedge clk) rom_out <= coeff_rom[addr];

小 ROM 可 case 常量初始化（综合成 LUT/BRAM），大 ROM 用 $readmemh 读 .mem/.hex（Vivado 用 .coe），适合滤波器系数、查找表、码字表。

五、乒乓缓存与行缓存 ​

乒乓（ping-pong）：写一块、读另一块，写完一整块交换——读写并行、读侧永远拿到完整块，代价双倍存储 + 切换握手。视频帧/行、DMA 双缓冲、AXI 缓冲都用它。

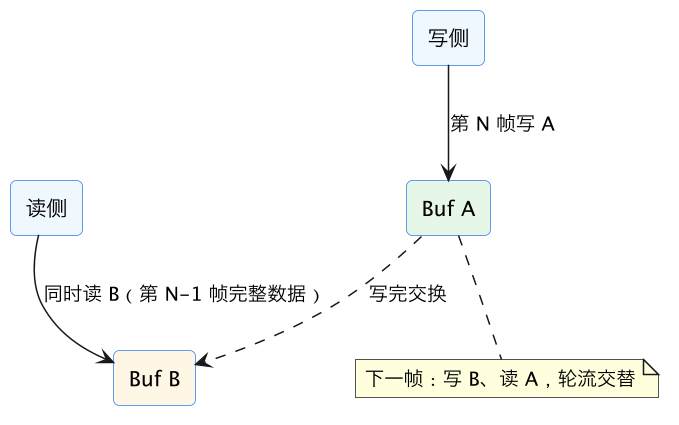

FPGA 进阶 08：BRAM/URAM 存储设计——单双口 RAM、ROM、乒乓缓存与推断 示意图（第 4 张）

六、位宽、带宽与配置 ​

  • 宽×深折算：BRAM 可配置多种宽深组合（如 36Kb 可配 36bit×1024、72bit×512），位宽超过原生会级联多块；按带宽选位宽、按容量选深度。
  • 带宽：BRAM 双口每周期每口最多一次读/写（带输出寄存器后吞吐 1 个/周期），超带宽要拆多块并行（交错 bank）。
  • 跨时钟：SDP/TDP 两口可接不同时钟，就是双口 RAM 跨时钟用法（配合 异步 FIFO 或握手）。
  • 输出寄存器：BRAM 输出再打一拍（内部 DOA_REG）几乎免费地把读频率拉到最高，时序收敛 里大存储务必打拍。

七、资源核对与典型现象 ​

现象可能原因排查/做法
数组变成海量 LUT/FF异步读/加了复位/太小同步读、不加复位、ram_style="block"
RAM 能跑但频率低没用输出寄存器输出再打一拍（DOA_REG）
读到半成品数据读写同块未隔离用乒乓/双缓冲，读完再交换
大缓冲耗尽 BRAM没用 URAM/位宽过宽上 URAM、降位宽、bank 交错
ROM 值不对初始化文件路径/格式错核对 .hex/.coe、$readmemh
双口同址写冲突TDP 两端口写同地址逻辑上避免或定义优先级

写完查 Report Utilization 的 Block RAM/URAM 计数；若 RAM 全落在 LUT/FF 上，按第三节 checklist 改代码强制 block。

常见坑对照 ​

坑后果正确做法
异步读数组分布式 RAM/FF，占逻辑always @(posedge clk) 同步读
给 mem 加复位弹成一堆 FF存储内容不复位，靠初始化
大数组用 FFLUT/FF 爆、时序差ram_style=block/ultra
输出不打拍BRAM 读频率上不去开输出寄存器打一拍
读写同一块缓冲读到半完成数据乒乓/双缓冲 + 交换握手
小 ROM 也用 BRAM浪费、占块小用 case/LUT，大用 ROM+mem

相关与延伸 ​

前置：FIFO 设计（FIFO 底层即双口 BRAM）、DSP48 与算术（数据通路两硬核）、时序收敛。 后续：视频/图像流水线的行缓存/帧缓存见规划 #32；IP 总览见 常用 IP 核。

一句话总结 ​

FPGA 大存储靠专用硬核：小而快的局部缓冲用分布式 RAM（LUT）、中大块主力用 Block RAM（18/36Kb 双口）、超大数组用 URAM（288Kb）；端口按「谁读写/几时钟域」选——单口 SP 自用、简单双口 SDP（一写一读、可异步时钟）是异步 FIFO 和写读分离缓冲的底层、真双口 TDP 两边都随机读写；要让数组推断成 BRAM，必须同步读（always @(posedge clk)）、读地址寄存、存储内容不加复位（加了会弹成一堆 FF），再用输出寄存器打一拍免费提频，必要时 (* ram_style="block" *) 强制；ROM 用 case（小）或 $readmemh/.coe（大）初始化，注意 WRITE_FIRST/READ_FIRST/NO_CHANGE 写时读行为；数据生产消费并行用乒乓缓存（写 A 读 B、写完交换，读侧永远拿完整块）、图像卷积用行缓存省整帧存储——核心心法和 DSP 篇对称：把算术喂给 DSP、把存储喂给 BRAM/URAM、能打拍就打拍，写完查 Utilization 确认存储真的落进硬核而不是 LUT/FF。
